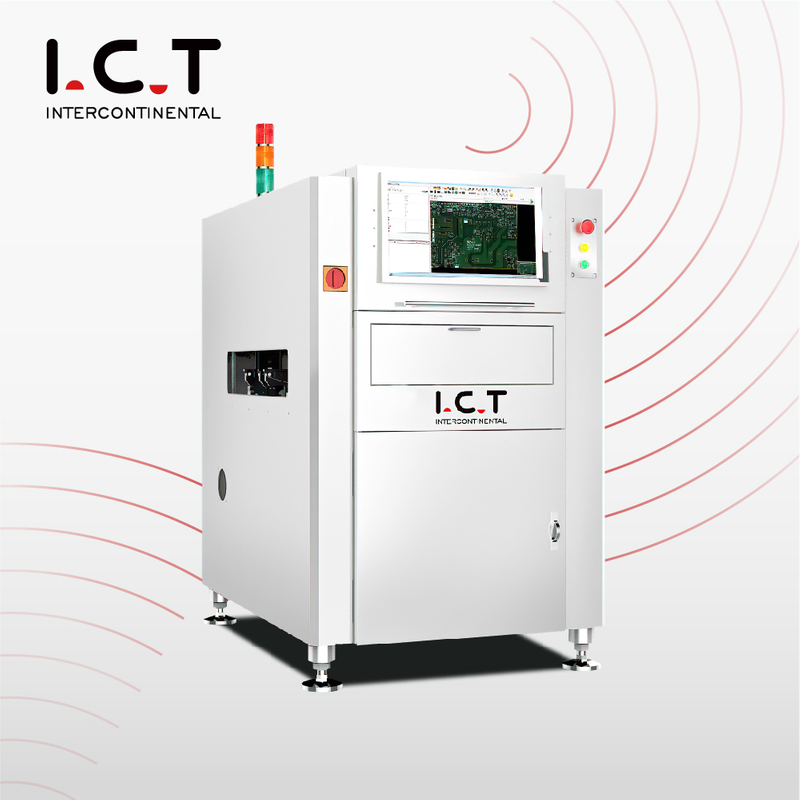

ICT-V5000H
I.C.T
| Количество: | |
|---|---|
1. Функция за автоматично събиране и съхранение на LOG, функция за предупреждение/аларма за NG, дистанционно програмиране и отстраняване на грешки.
2. Възможност за проверка: недостатъчен, къс, отвор за хлъзгане, щифт за покриване на спойка, замърсяване, разместване, липсваща част, изкривено, билборд, монтиране отстрани, преобръщане, грешна част, повреден, плаващ, полярност, псевдо запояване, празна спойка, прекомерно лепило и т.н.
3. Perfect SPC събира NG информация офлайн и автоматично генерира всички видове производствени таблици.
4. Зряла функция на контролния център, ясен софтуерен интерфейс.
5. Добра стабилност (GR&R<10% @6 Sigma,CPK>1.33(Точността на отклонението на теста е по-малка от ±0.25mm.
6. Преместване на камерата, конвейерът фиксиран по време на теста.7. Компенсация на деформацията на PCB: калибриране на компенсацията на общата маркировка, компенсация на рамката на позицията на компонента.
| Модел | ICT-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| Камера | 5M пикселна интелигентна цифрова индустриална камера |
| Лещи | Телецентричен обектив |
| Светлина | 4-цветен пръстен LED светлина, RGB+W |
| Елемент за проверка | Тест на компоненти, тест за запояване |
| Мини компонент | 01005 чип, 0,3 стъпка IC и специална форма |
| Операционна система | Windows 7 |
| Размер на PCB | 50*50~510*600 мм |
| Дебелина на печатни платки | 0,3 ~ 6,0 мм |
| PCB Warpage | ±3,0 мм |
| Тегло на PCB | Макс: 3 кг |
| Височина на PCB | Горна част: 25 мм, долна част: 45 мм регулируема |
| X/Y драйвер | AC серво драйвер, точност на повторение 0,01 мм |
| Платформа | Гранит |
| Мощност | AC220 50/60Hz,5A |
| Въздух под налягане | 0,4 ~ 0,6Mpa |
| Тегло | 750 кг |
| Измерение | 940 * 1360 * 1500 мм (без светлината) |
