Бордовете за контрол на мощността играят основна роля в архитектурата на електрониката на търговските самолети. Тези PCBA продукти се използват в критични системи като контрол на осветлението на кабината, забавление по време на полет, спомагателно управление на мощността, модули на интерфейс на авионика и системи за контрол на околната среда. Като се има предвид критичният към мисията характер на тези приложения, надеждността, стабилността и опазването на околната среда на всеки PCB за контрол на мощността е от изключително значение.
Бордове за контрол на мощността на самолета
Бордове за контрол на мощността на самолета
При I.C.T разбираме строгите изисквания за качество на авиационната индустрия. Ето защо ние предлагаме изчерпателна SMT и конформална производствена линия за покритие, специално пригодена за производство на търговски бордове за управление на мощността на самолетите.

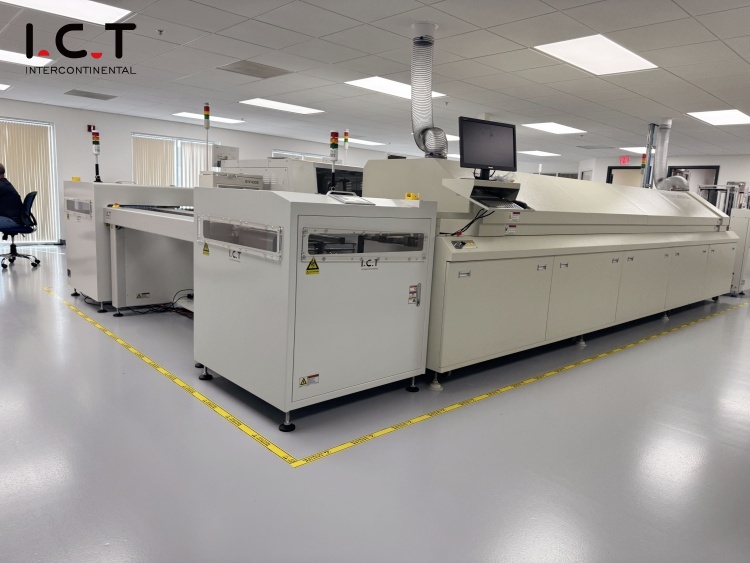

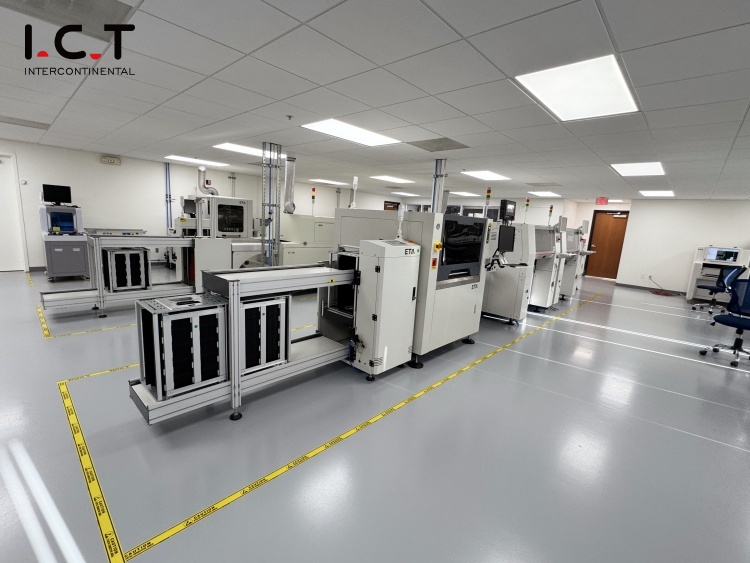

Конфигурация на линията SMT за търговски табла за управление на мощността
Множество дюзи от серия CN и захранващи храни, табла и вибрационни хранилки за 8–32 мм
Препоръка за персонал
1 инженер
2 оператори
1 Качествен инспектор
Общо: 4 персонал
Преглед на производителността

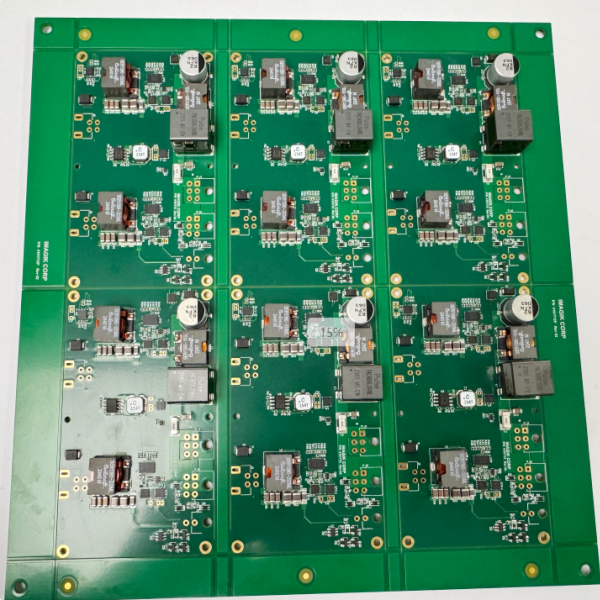

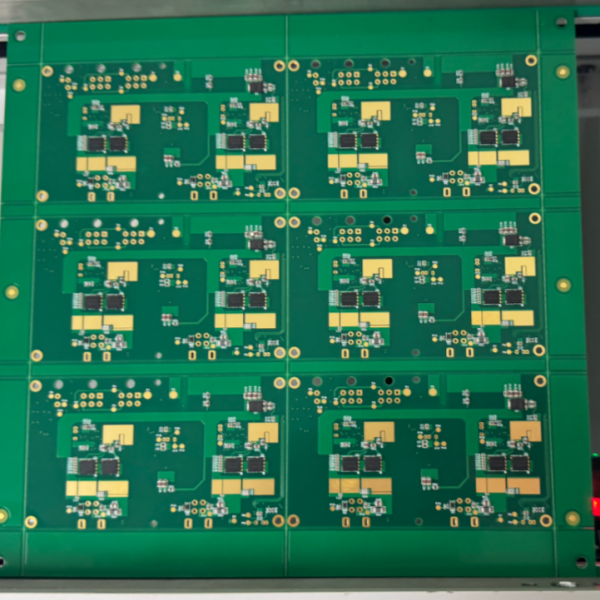

Размер на PCB: 220 × 210 mm (6-панелен масив)
Горна страна
84 компоненти/панел × 6 = 504 компоненти/платка
Време за цикъл: 27S/дъска → 120 дъски/час = 720 PCBA/час
Долна страна
80 компоненти/панел × 6 = 480 компоненти/дъска
Време за цикъл: 35S/дъска → 102 дъски/час = 612 PCBA/час
Забележка: Производителността може да бъде подобрена с офлайн програмиране и оптимизация на двойна машина
Консумация на енергия и въздух
Обща оценка мощност: 76,7 kW
Консумация на оперативна енергия: Прибл. 24.6 kwh
Консумация на въздух: 5–10 m³/час
Тази конфигурация на линията гарантира качество на IPC-A-610 клас 3, необходимо за аерокосмическата надеждност. Критичните компоненти като Power ICS претърпяват селективно или ръчно запояване, последвани от азотни префлексини за защита на чувствителни части.

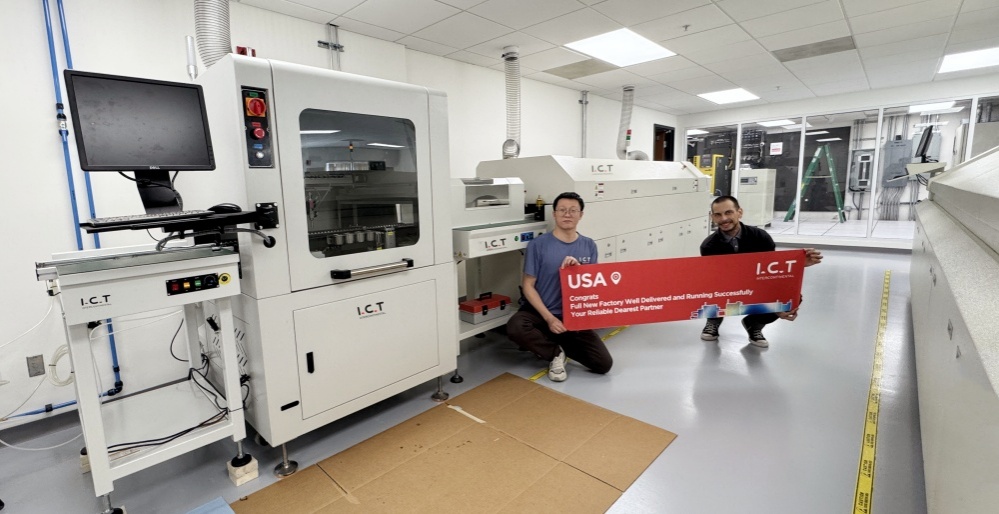

Конфигурация на конформалната линия на покритието за търговски табла за контрол
PCB боравене
I.C.T SC-500 Конвейер-стабилен и последователен преход на дъската
Време за цикъл: Прибл. 30s/дъска → 120 дъски/час = 720 PCBA/час
Забележка: За бързо изсушаващи лепила гарантирайте контрола на потока, за да избегнете дефекти като нанизване или повърхностни пулсации. Може да се препоръча разреждане за оптимизиране на вискозитета и модела на пръскане.
Консумация на енергия и въздух
Обща мощност на номинала: 18,5 kW
Консумация на оперативна енергия: Прибл. 9.5 kwh
Консумация на въздух: 3–5 m³/час
Фокус на приложението: USB табла за контрол на захранването в търговски самолети
В съвременната авиационна индустрия днешната авиационна индустрия USB се превърнаха в жизненоважен елемент в кабините за търговски самолети. Тъй като пътниците все по-често очакват безпроблемни опции за зареждане по време на полет, тези дъски служат като гръбнак за решения за зареждане на зареждане в рамките на седалката и стената, поддържащи USB и Type-C резултати, докато отговарят на строги изисквания за безопасност и производителност.
За разлика от интерфейсите за зареждане на потребителски клас, тези табла за контрол на електроенергията трябва да работят безупречно при сурови условия на околната среда-включително бързи промени в надморската височина, интензивни вибрации и електромагнитни смущения. Проектирани за извеждане на стабилен 5V DC със защита от свръхток и късо съединение, те често се отличават с интелигентно управление на мощността, диагностика на неизправности и системи за наблюдение на натоварването.
Има три основни типа интеграция в търговските самолети:
USB табла с интегрирани седалки -вградени в пътническата седалка, често свързани с забавление по време на полет или PSU (отдел за обслужване на пътници).
Зареждащи стълбове, монтирани на стени -инсталирани в общи части като галери или близо до тоалетни, за да се позволи комунално зареждане.
Мултифункционални табла за управление на мощността - комбинирайте осветлението, USB зареждане и функциите за повикване на екипажа за по -широко управление на кабината.
Всяка система трябва да се придържа към строги аерокосмически стандарти като DO-160, като гарантира експлоатация при екстремни условия. Те също така използват усъвършенствани технологии за взаимосвързаност като MIL-DTL-38999 или ATP правоъгълни съединители с медни контакти с берилий, за да осигурят дългосрочна издръжливост и минимална електрическа устойчивост-жизненоважна в аерокосмическата среда.
Готови ли сте да подобрите вашите решения за зареждане на самолети?
Независимо дали сте проектирали самолетите от следващо поколение, зареждащи PCBAs или надграждане на вашата инфраструктура за забавление по време на полет, I.C.T е готов да предостави персонализирано решение.
Свържете се с нас за безплатна техническа консултация или да насрочите линейна демонстрация с нашите експерти по аерокосмическата PCBA.
