Едно гише за интелигентно фабрично решение за производство на интелигентна телевизия

Едно гише за интелигентно фабрично решение за производство на дънна платка за интелигентна телевизия

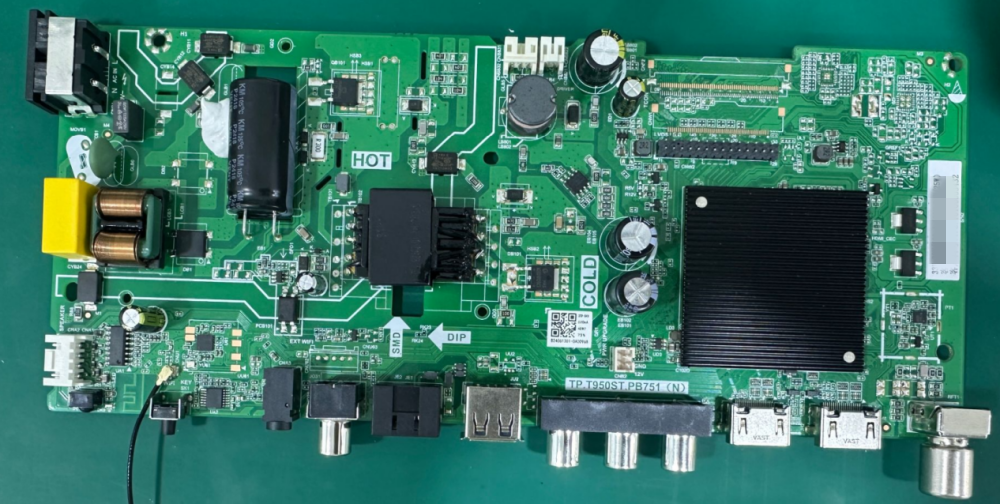

Smart TV дънна платка PCBA

За размер

Интелигентните телевизори изискват изключително сложни и високоефективни печатни платки, за да гарантират безпроблемна функционалност, включително интернет свързаност, AI интерфейси и съвместимост с много устройства. Тъй като индустрията преминава към OLED, Mini LED и Micro LED технологии, търсенето на високо прецизно производство на ПХБ значително се увеличи. Добре оптимизираната производствена линия SMT и DIP е от съществено значение, за да се гарантира ефективността, качеството и надеждността на телевизионните PCBs в мащабното производство.

Казус: цялостно решение за производство на SMT & DIP за производство на смарт телевизия

SMT производствена линия за конфигурация на производството на Smart TV:

За да отговорим на нарастващото търсене на висококачествени телевизионни PCB, ние предлагаме най- добра автоматизирана производствена линия SMT, предназначена за прецизност и ефективност.

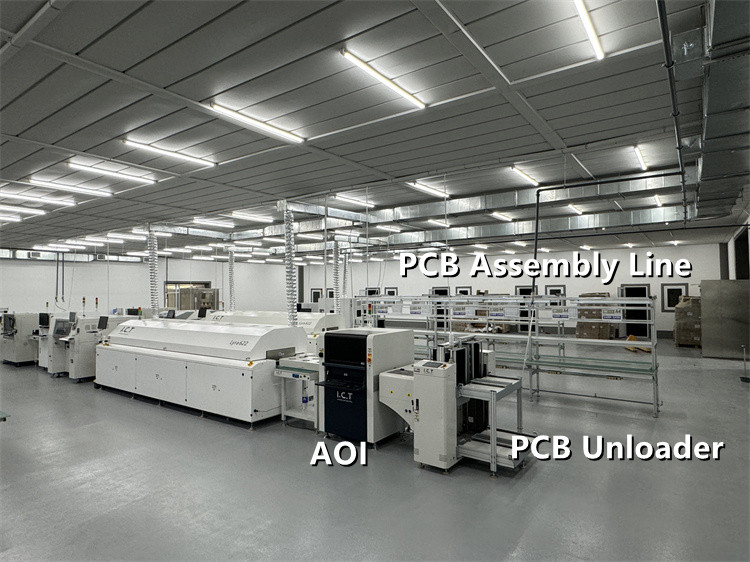

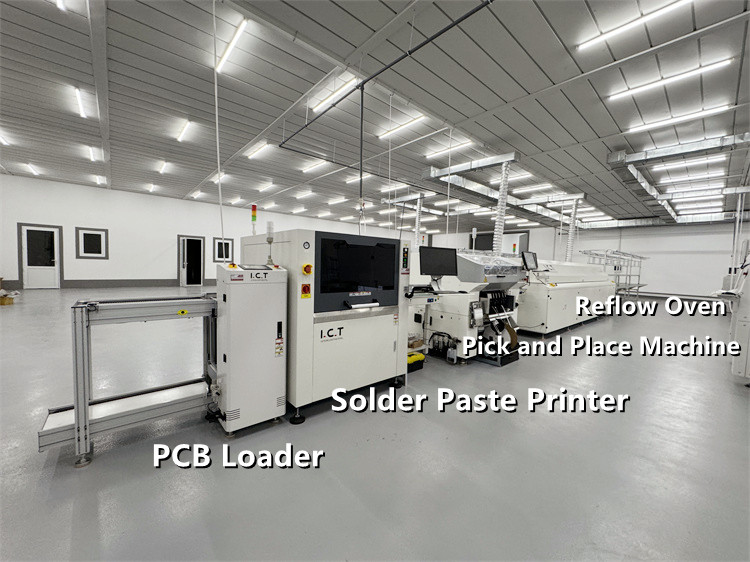

SMT линия за Smart TV

SMT монтажна линия за Smart TV

SMT линия включва:

• Подготовка и печат на паста за спойка:

• Миксер за паста за спойка >>

• I.C.T-4034 Автоматичен принтер за паста на спойка >>

• PCB боравене и проверка:

• Автоматичен PCB товарач >>

• SMT PCB конвейер & на PCB буферни станции >>

• I.C.T-S400 3D SPI (проверка на пастата на спойка) >>

• Машини за разположение с висока скорост:

• Juki RS-1R Високоскоростна машина за избор и място (двойна настройка) >>

• Рефлинг за запояване и проверка след продажба:

• I.C.T lyra622n reffrow фурна >>

• AI-5146 Inline AOI за проверка след продажба >>

• Окончателна обработка и контрол на качеството:

• PCB NG/OK разтоварващ >>

• I.C.T-5700L маршрутизиране на PCB сепаратор >>

• BR-120 BGA REWORWAT станция >>

• I.C.T-7900 машина за рентгенова проверка >>

• I.C.T-750 SMT препарат за почистване на шаблони >>

• SMT почистващ препарат >>

• Изисквания за работната сила: Общо: 4 персонал

• 1 инженер

• 2 оператори за поставяне

• 1 Качествен инспектор

SMT производствен капацитет и ефективност

• Пример: За размер на печатни платки 230mm × 198mm, с приблизително 500 компонента на дъска (конфигурация с 2 панела):

• Времето на цикъла на машинния цикъл на SMT на голяма дъска: 150 секунди

• Степента на производство: 24 големи дъски на час (48 PCB)

• Консумация на енергия: 25kW/h, с фабрично консумация на газ 5-10m³/h

Потапяща производствена линия за конфигурация за производство на интелигентна телевизия:

За монтаж на компоненти за пробиване, нашата производствена линия DIP осигурява надеждно решение за производство на PCB с висок обем на Smart TV:

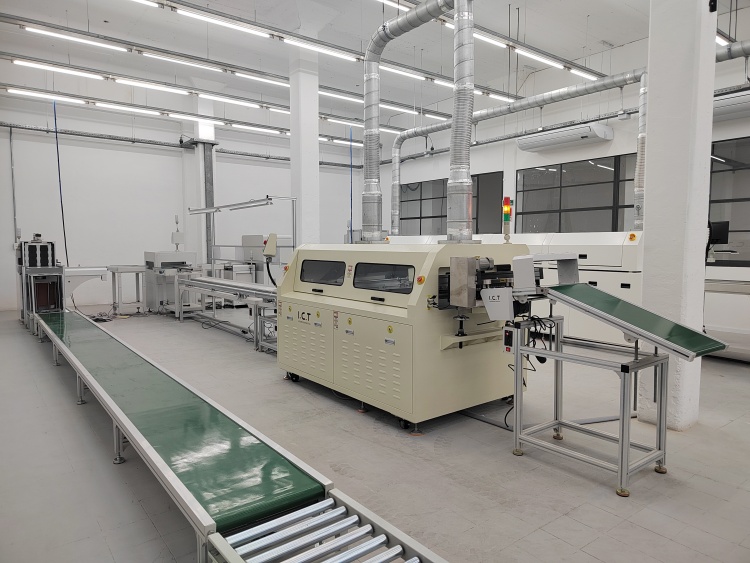

Потапяща линия за смарт телевизия

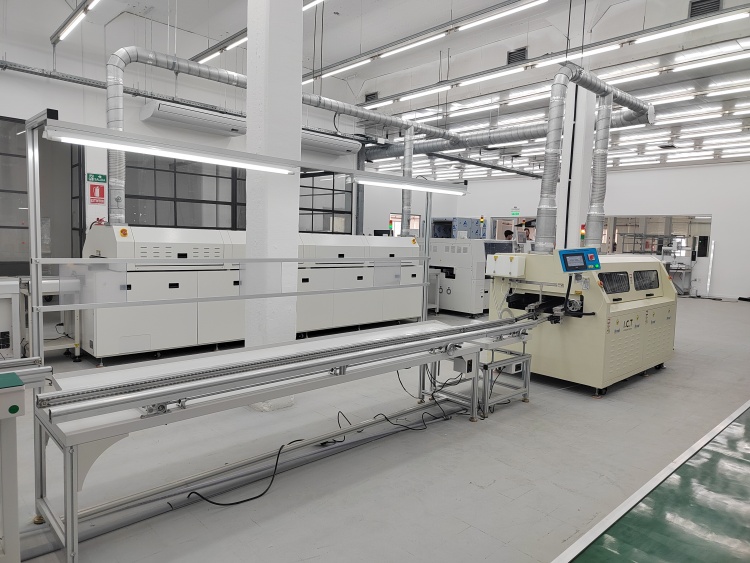

Потапяща монтажна линия за интелигентна телевизия

• Създаване на монтажна линия и вълна:

• 9-метрова линия на плъгин >>

• Машина за запояване на вълни ACRAB350 >>

• Предварителни и след вълните единици за обработка >>

• 6-метрова конвейерна линия

• Изисквания за работната сила: Общо: 16 персонал

• 1 инженер

• 9 оператори за поставяне

• 3 техници след ремонт след вълна

• 3 Функционални тестера

• 1 Качествен инспектор

Потапящ производствен капацитет и ефективност

• Пример: За размер на печатни платки от 230 мм × 198 мм, с 24 компоненти на дупка на дъска (конфигурация с 2 панела):

• Използване на фикс с размери 340 мм × 280 мм

• Скорост на вълново запояване: 1200 мм/мин

• Степента на производство: 320 PCB на час

• Консумация на енергия: 7kW/h, с консумация на газ 3-5m³/h

Допълнителни процеси за осигуряване на качеството на телевизионната дъска:

Отвъд SMT и DIP монтажа, допълнителните стъпки са от съществено значение, за да се гарантира най -висококачествените стандарти:

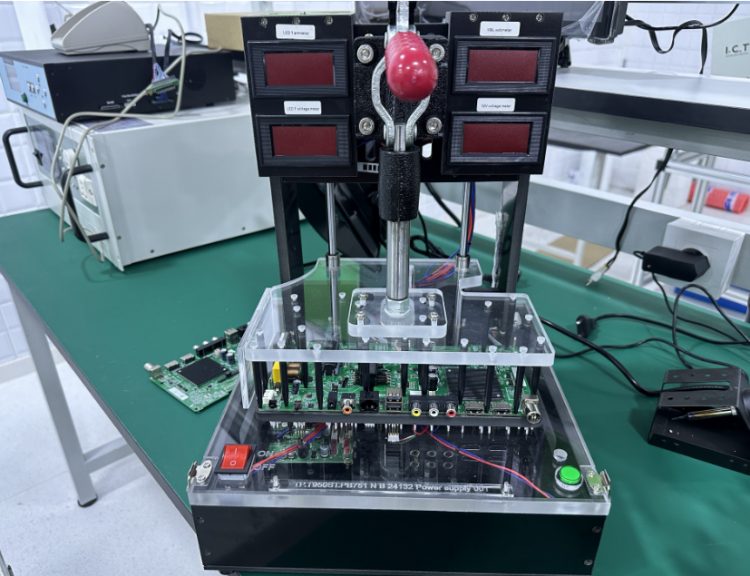

I.C.T Тестване :

● Първоначална проверка на ставите на спойка и целостта на компонентите с помощта на тестери в скръб.

● Първоначална проверка на ставите на спойка и целостта на компонентите с помощта на тестери в скръб.

● Персонализирани тестови тела, необходими за различни модели на продукти.

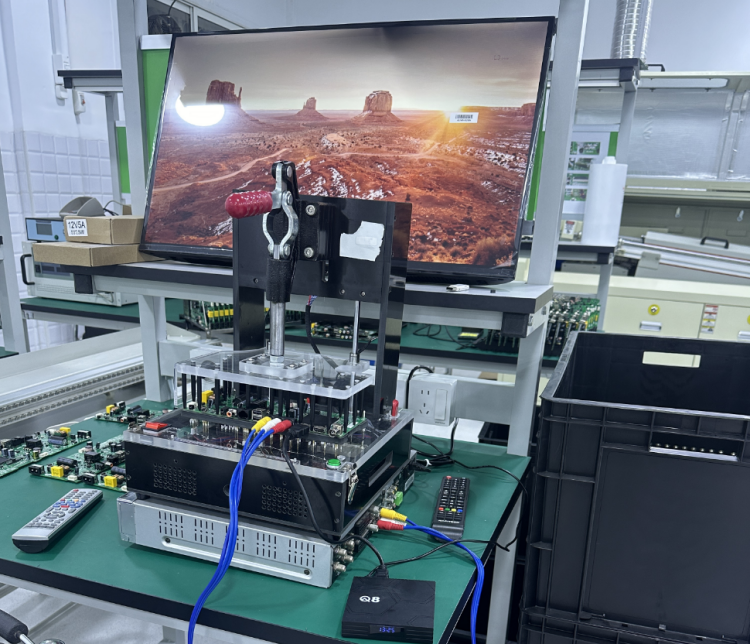

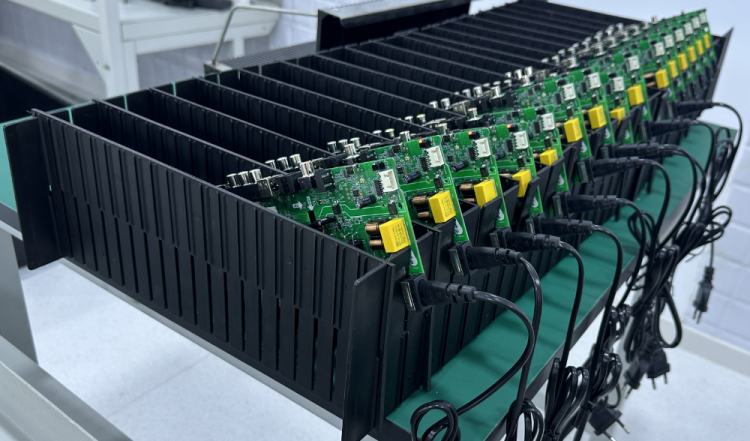

Тест за стареене:

● Осигурява дългосрочна надеждност на телевизионните PCB.

● Стандартна продължителност на тестване: 72 часа.

● Може да се провежда с помощта на стелажи за стареене или по -прости тестови настройки.

С бързия напредък в технологията Smart TV, усъвършенстваната производствена линия SMT & DIP е от решаващо значение за производството на висококачествени телевизионни PCB. Нашето едно гише Smart Factory Solution осигурява поддръжка от край до край , от машина за сглобяване на PCB и вълново запояване до тестова машина и осигуряване на качество.

Чрез използването на авангардна автоматизация и строги процедури за тестване, ние помагаме на производителите да постигнат висока ефективност на производството, надеждност и ефективност на разходите при производството на дънни платка на Smart TV.

За повече информация относно пълните Smart Factory Solutions, не се колебайте да се свържете с нас.
