Приложение на линия за нанасяне на покритие PCBA с функция за връщане отдолу в триелектрически системи NEV

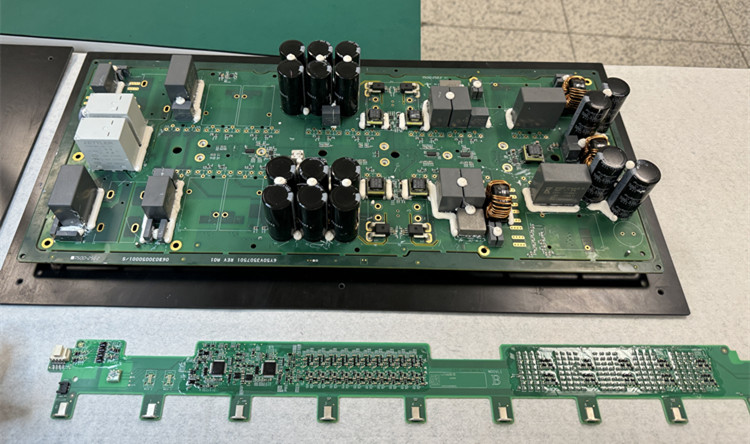

Нова енергийна електроника за превозни средства PCBA

NEV три електрическа система:

-- Моторна система

-- Батерийна система

-- Електрическа система за управление

Бързото развитие на превозни средства с нова енергия (NEVs) направи триелектрическата система (моторна система, акумулаторна система и електрическа система за управление) ключова област на технологичните иновации.В този контекст, прилагането на проводници с покритие с функция за долна обратна връзка предлага ново решение за подобряване на производителността и надеждността на NEV.Тази статия ще изследва подробно приложението на тази технология в триелектрическата система на превозни средства с нова енергия.

Казус от практиката: Линия за нанасяне на PCBA покритие с функция за връщане отдолу в триелектрически системи NEV

Преглед:

Април 2024 г., Мексико, Северна Америка, доставката на изцяло PCBA покритие приключи успешно.

Финансирана от Тайван компания с фабрики по целия свят, основно OEM производство на различни дънни платки за електронни продукти.Фабриката в Мексико, предоставеното оборудване е напълно автоматична линия за нанасяне на покритие с цикъл на връщане на дъното, клиентът се използва главно за производство на BYD серия енергийни автомобили с три електрически продукта, включващи PCBA три анти-покрития, силикон за разсейване на топлината и приложение за запечатване на силикон.

Решение:

Максималният размер на PCBA е 710MM*500MM; PCBA машини за покритие, машина за инспекция на покритие AOI и други Машина за обработка на печатни платки са персонализирани според изискванията на продукта.

1. Процес на нанасяне на покритие:

• PCBA Coating Lift → PCBA Coating Conveyor transfer → Coating by PCBA машина за нанасяне на покритие → Проверка на покритието при инспекционния конвейер → Втвърдяване IR фурна → Проверка на покритието при инспекционен конвейер → Проверка на покритието AOI ефект на покритие → Прехвърляне с конвейер за отхвърляне → Обръщане флипер машина → PCBA Coating Lift сканиране и преценка на кода → Съхранявайте PCBA с машина за разтоварване

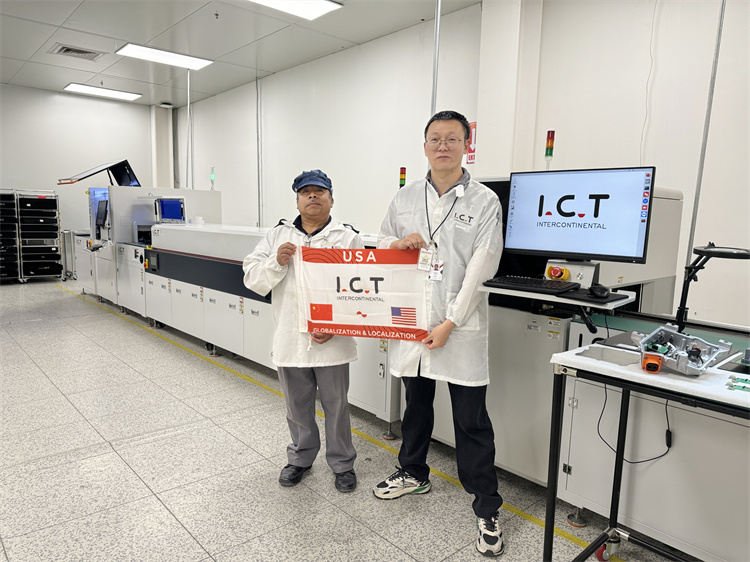

PCBA линия за нанасяне на покритие с функция за връщане на дъното

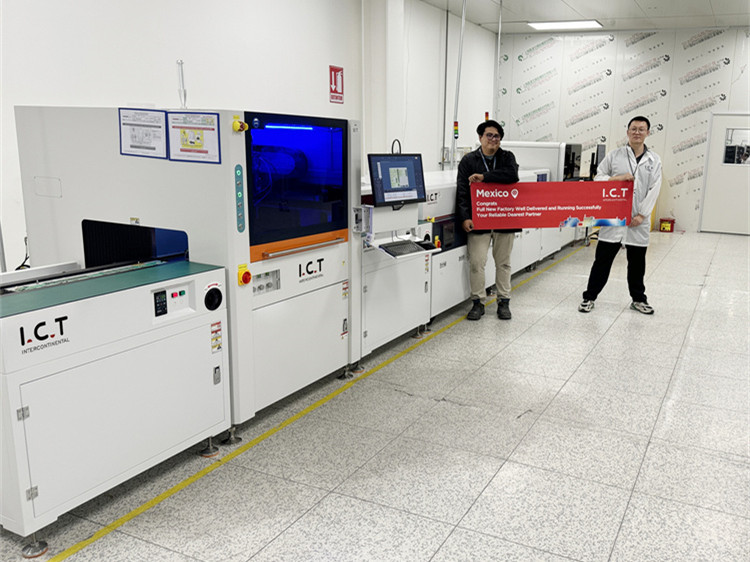

PCBA линия за нанасяне на покритие с функция за връщане на дъното

Научете повече, моля, вижте видеоклипа:

• PCBA опции за машина за нанасяне на покритие:

  Режим на дълга дъска 710MM*500MM, UPS, наблюдение на потока на лепилото, функция за автоматично разбъркване на лепилото, функция за напомняне за аларма за автоматично изключване при липса на лепило, функция за автоматично извикване на програма чрез сканиране на QR код, система за затягане на плочата, функция за връщане отдолу.

• Опции за покритие AOI:

  Режим на дълга дъска, 710MM*500MM, разделен на две секции за откриване, функция за автоматично извикване на програма чрез сканиране на QR код, функция за връщане отдолу.

2. Персонал на линията за покритие на PCBA:

Според конфигурацията на производствената линия и настройката на продукта се очакват 1 оператор и 1 инженер.

3. Данни за решение за линия за покритие на PCBA:

4. Изисквания за процеса на нанасяне на PCBA покритие:

1. Контрол на дебелината: Дебелината на филма боя трябва да се контролира в определен диапазон, между 50um и 150um, а дебелината на сухия филм трябва да бъде между 25um и 40um.В допълнение, дебелината на грунда, междинната боя и горното покритие също има съответните изисквания, за да се осигури разумно разпределение на дебелината между всеки слой.

2. Равномерност на покритието: Триустойчивият слой боя трябва да е плосък, ярък и с еднаква дебелина и да защитава повърхността на подложката, компонентите на пластира или проводниците.Избягвайте изтичане на боя, капене и дефекти като мехурчета, дупки, вълнички, дупки от свиване и прах.

3. Качество на покритието: Повърхността на боята и компонентите не трябва да имат дефекти и чужди предмети като мехурчета, дупчици, вълнички, дупки от свиване и прах и не трябва да има пудра или лющене.По време на процеса на нанасяне на покритието избягвайте да докосвате неизсъхналия слой боя по желание.

Вторично покритие: За да се гарантира дебелината на продуктите с високи изисквания за защита, вторичното покритие може да се извърши след като филмът на боята е втвърден, но е необходимо да се определи дали да се извърши според действителните нужди.

Приложението на PCBA линии за покритие с функция за връщане отдолу в три електрически системи NEV предлага значителни подобрения в производителността, безопасността и ефективността.Тъй като технологиите продължават да напредват, потенциалът на тези решения за подобряване на NEV системите става още по-голям.За персонализирани решения и допълнителни запитвания, моля свържете се с нас.
