Електронни устройства

Компютри и телефони


Компютрите и мобилните телефони са най -често срещаните електронни продукти в ежедневието ни. Всички те приемат съвременни електронни технологии и комуникационни технологии, осигурявайки голямо удобство и забавление за хората.

Компютрите са съставени от централни обработващи единици, памет, твърд диск, графична карта, дънна платка, захранване и др., Използвани за изчисляване, съхранение, обработка и показване на различна информация.

Мобилният телефон е преносим комуникационен терминал, съставен от процесор, памет, екран, камера, батерия и т.н.


SMT технологията е една от най -често използваните производствени технологии в електронната индустрия за производство, широко използвана при производството на мобилни и компютърни платки за печатни платки.

За платките за печатни платки SMT технологията може да реализира високо прецизно автоматично монтиране на електронни компоненти и бързо заваряване на разточване, като ефективно подобрява ефективността и качеството на производството. В същото време SMT технологията може също да постигне миниатюризация и леки платки, което прави мобилните телефони и компютри по -преносими и лесни за използване.


Производството и производството на тези продукти са неразделни от производствените процеси на SMT и DIP.

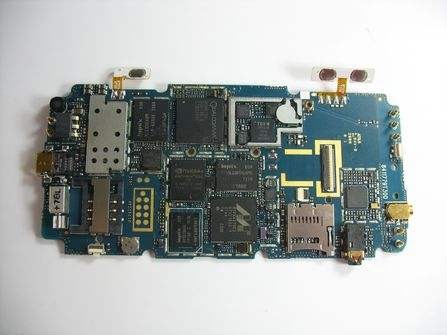

PCB борд на мобилния телефон

PCBA на Mobile

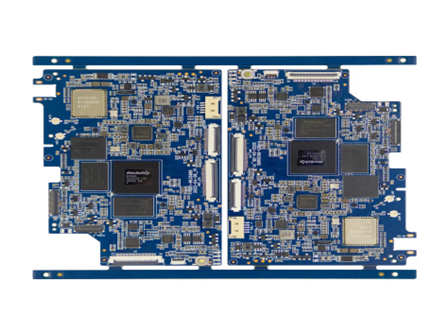

PCB дъска на таблет компютър

PCBA от таблет PC

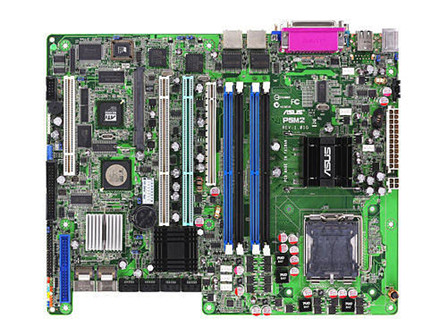

Компютър PCBA

PCBA на компютър


SMT ( технология за монтиране на повърхността ) и DIP ( двоен вграден пакет ) са два различни процеса, използвани в PCB сглобяване на компютри и мобилни телефони.


Процесът на SMT се използва предимно за монтиране на монтирани на повърхността компоненти, като микрочипове, кондензатори, резистори и индуктори, директно върху повърхността на PCB. Този метод е силно автоматизиран, използвайки прецизни чипове, за да поставят компоненти с изключителна точност, често в рамките на ± 30 μm. SMT е идеален за компактни дизайни на PCB с висока плътност, които са често срещани при смартфони и лаптопи, където оптимизацията на пространството е от решаващо значение. Процесът подкрепя интегрирането на усъвършенствани компоненти като модули System-on-Chip (SOC) и миниатюризирани сензори, което позволява на устройствата да доставят висока производителност в тънки форми. Освен това, SMT подобрява целостта на сигнала и намалява паразитния капацитет, което е от решаващо значение за високоскоростните процесори и модулите за памет в компютри и 5G мобилни устройства.


За разлика от тях, процесът на потапяне се фокусира върху компонентите през отвора, като гнезда, превключватели и конектори, които се вкарват в предварително пробити отвори на PCB и се спояват на място. DIP се оценява заради неговата механична устойчивост, което го прави подходящ за компоненти, които издържат на често физическо взаимодействие, като USB портове или превключватели на захранване на компютри. Макар и по -малко автоматизиран от SMT, DIP гарантира издръжливостта в приложенията, при които компонентите трябва да издържат на стрес, например в грапави лаптопи или мобилни устройства, предназначени за тежки среди. Процесът се използва и за наследени компоненти или специализирани модули, които изискват сигурно монтиране, за да се поддържа дългосрочната надеждност.


Както SMT, така и DIP имат различни предимства и се избират въз основа на специфичните нужди на устройството. SMT превъзхожда в производството и миниатюризацията с голям обем, критично за съвременните смартфони със сложни многослойни PCB. DIP обаче е предпочитано за компоненти, изискващи силно физическо закрепване, като се гарантира стабилност в устройства като настолни компютри с модулни слотове за разширяване. В много случаи се използва хибриден подход, комбиниращ SMT и DIP за балансиране на производителността и издръжливостта. Например, PCB на смартфон може да използва SMT за своите процесори и чипове за памет, докато DIP осигурява своя порт за зареждане. За да подобрят производителността на устройството, производителите включват специализирани материали като EMI Shielding пяна в избрани сглобки.

Този материал, често поставен дискретно в рамките на оформлението на PCB, смекчава електромагнитните смущения, осигурявайки стабилна работа на чувствителни компоненти като антени в мобилни телефони. Изборът на SMT, DIP или комбинация от тях зависи от фактори като тип компонент, фактор на формата на устройството и производствена скала. Използвайки стратегически тези процеси, производителите постигат прецизността, ефективността и надеждността, изисквани от днешните компютри и мобилните телефони, движещи иновациите в потребителската електроника.



Повече подробности за разширените SMT решения за монтаж на PCB за електроника за компютри и телефони, моля, свържете се с нас за свободно.


Следват решението за вашата справка.


Процес на SMT: Печат на паста за спойка-> SPI инспекция-> Компоненти Монтиране-> AOI Оптична проверка-> Reflow Soldering-> AOI оптична проверка-> рентгенова проверка


Разширена електроника PCB сглобяване SMT Оборудване за пълна линия за решение, както следва :: 1 човек, който да управлява цялата линия, 1 човек за подпомагане, общо 2 души.

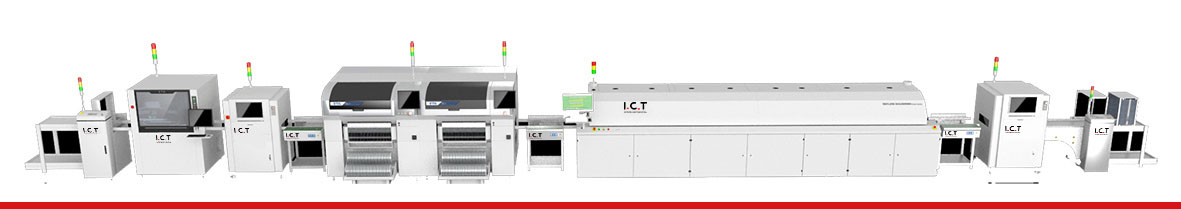

SMT линия


Процес на потапяне: приставка-> заваряване-> поддръжка-> PCB Depaneling Machine


Разширена електроника PCB сглобяване на сглобяване на пълна линия оборудване за решения, както следва: Персоналът се коригира според продукта, 8-20 души.

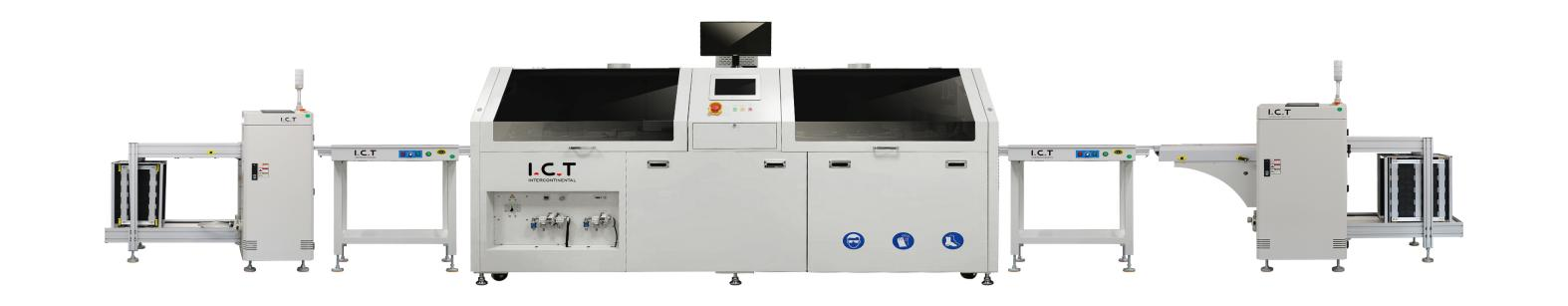

Потапящ селективен разтвор за запояване на вълни


- Автоматичен товарач на PCB

- PCB конвейер

- Он-лайн селективна вълнова машина за запояване

- PCB конвейер

- Автоматичен разтоварващ PCB


Данни за решение:


Smt Оценка на капацитета 3 комплекта Pick and Place Machine; Производствен капацитет 55 000-65 000CHIP/H.
Обща мощност 85 kW Работна мощност 20 kW
Приложим продукт SMD компоненти в рамките на 100бр, 0201-45 мм, максимална ширина на PCB 350 мм
Dip Оценка на капацитета В зависимост от броя на петна, 2-3 секунди на място.
Обща мощност 70 kW (2 комплекта)
Работна мощност 20 kW (2 комплекта)
Приложим продукт Изисквания за средни и висок клас, максимална PCB ширина 350 мм
SMT+ DIP
Размер на работилницата L30M X W15M, Обща площ 450 ㎡



Ако сте фабрика за производство на компютри и телефони, моля, свържете се с нас за PCB сглобяване SMT & DIP разтвор.
