I.C.T-SS550
I.C.T
| Количество: | |
|---|---|

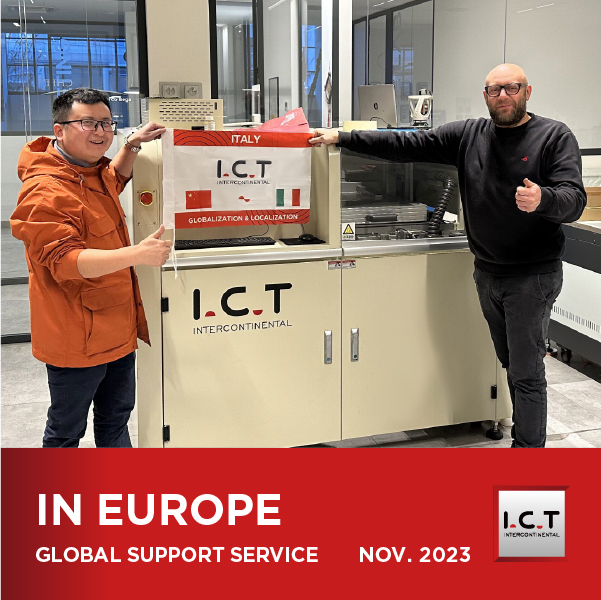

| Он-лайн селективна вълнова машина за запояване
Машината за запояване със селективна вълна, разработена и сглобена от I.C.T в Китай, е устройство с най-висока производителност, предназначено за гъвкави процеси на запояване с голям обем. Той се отличава с уникален дизайн, при който печатната платка остава фиксирана, докато спрей и платформата за запояване се движат, осигурявайки ефективно и стабилно заваряване.
Машината се управлява изцяло от компютър, което позволява на потребителите да задават и запазват параметри като пътеки на движение, температура на спойка и тип поток, осигурявайки отлична проследимост и повторяемо качество. Неговият модулен онлайн транспорт SMEMA поддържа различни конфигурации на производствени линии. С автоматично калибриране на височината на вълната и позициониране на CCD маркировка, той поддържа висока прецизност. I.C.T, с над 25 години опит, предоставя надеждни решения на над 1600 клиенти в 72 страни, което прави тази машина доверен избор за производство на печатни платки и автомобилна електроника.
| Списък на оборудването на DIP линията
Машината за запояване със селективна вълна разполага с авангардна флюсова система за прецизно приложение. Той използва високочестотен импулсен инжекционен клапан, за да достави малки, равномерни точки на потока със съдържание на твърдо вещество под 10%, осигурявайки оптимални резултати на флюсиране. Резервоар под налягане поддържа стабилно налягане на потока, независимо от употребата, докато тава под струйния вентил събира остатъците за лесна поддръжка. Дюзата, монтирана на XY платформа с 0,02 mm повторяемост и японски SMC пневматични компоненти, осигурява надеждна и ефективна работа.
Системата за предварително загряване е проектирана да подобри ефективността на заваряване със здрава настройка. Включва стандартно долно предварително нагряване и регулируем инфрачервен нагревател отгоре за ефективна и стабилна топлопроводимост. Структурата максимизира зоната за предварително нагряване, а високотемпературният памук от цялата страна осигурява постоянни температури. Отличаващ се с топлогенериращи части от най-висока марка и безинструментен дизайн на плъгини за поддръжка, той предлага безпроблемно обслужване за непрекъснато производство.
Системата за запояване осигурява превъзходна производителност с напреднала технология. Електромагнитна помпа гарантира стабилността и надеждността на пика на спойката, докато софтуерът контролира температурата на спойката, температурата на N2, височината на вълната и калибрирането. Титаниевият съд за спояване, комбиниран с чугунен нагревател, предотвратява течове и се загрява бързо. Системата за онлайн нагряване N2 подобрява омокрянето и намалява шлаката, осигурявайки висококачествени спойки.
Предавателната система предлага издръжливост и стабилност за безпроблемна работа. Конструиран със специални материални профили и обмислен дизайн, той включва ролков модул от три части и PCBA система за захващане отстрани/отгоре за закрепване на дъски. Удебелената персонализирана релса поддържа товар от 20 кг, с независимо управление на всяка транспортна зона, задвижвана от японски двигатели и пневматика, осигурявайки прецизно движение без сблъсък.
Системата за управление осигурява надеждна и разширяема производителност. Той разполага с PLC+ модулна система за управление на шината от висок клас, съвместима със стандартите CE и Industry 4.0, повишавайки капацитета и стабилността. Оборудван с глобални висококачествени електрически части и мрежови кабели Cat-6, той осигурява бърза комуникация и бърза работа, което го прави солидна основа за машината.
Операционната система подобрява използваемостта с интуитивен дизайн. Той предлага режим на насочено програмиране с CCD бързо програмиране и автоматично идентифициране на дюзите за ефективност. Програмирането на картина позволява корекция и проверка на координатите, докато интерфейсът за визуализация на данни в реално време позволява превключване с един бутон към наблюдение на запояване на CCD. Предлага се на множество езици като китайски, английски и японски и е подходящ за глобална аудитория.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |

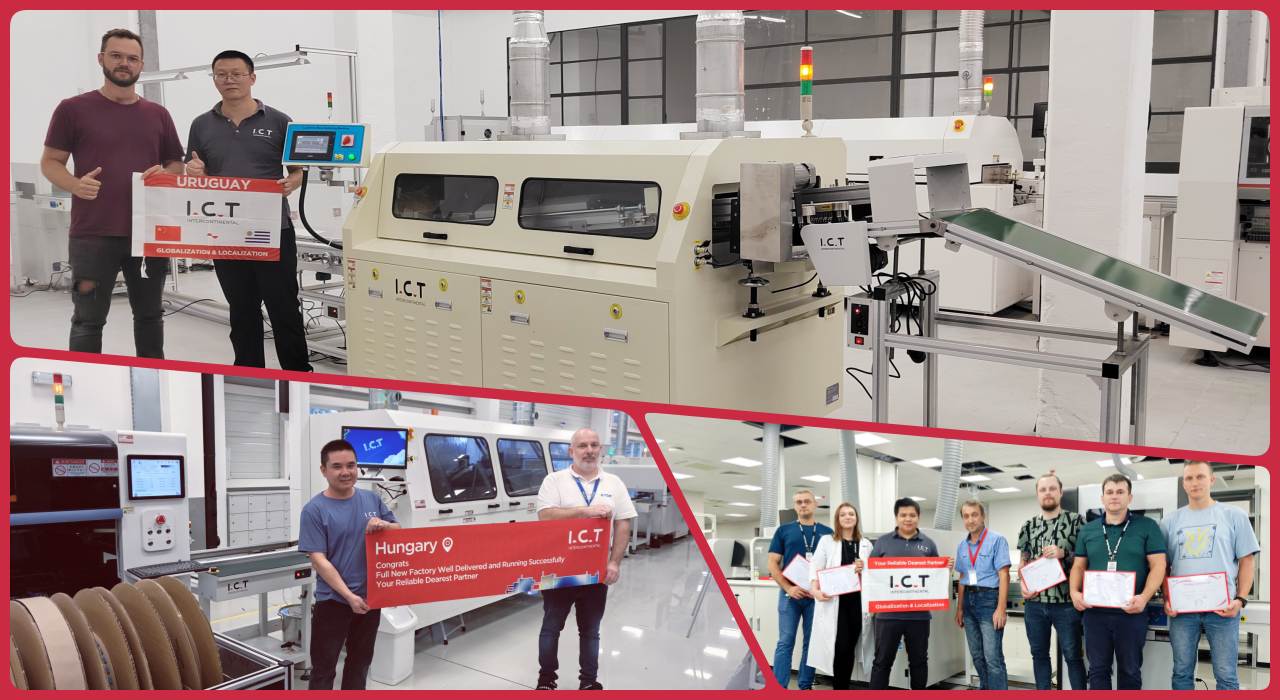

| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
През 2024 г. инженери на I.C.T пътуваха до Европа, за да осигурят следпродажбено обслужване за компания за автомобилни батерии, демонстрирайки машината за запояване със селективна вълна SS550 с нейната демонстрация на 4-цилиндрово селективно запояване. Видеото подчертава стабилното калибриране на вълната на машината и висококачествените запоени съединения. Крайният продукт на клиента, компоненти за автомобилни батерии, беше ясно показан, показвайки как оборудването подобрява ефективността и качеството на производството. Професионалното обслужване и производителността на машината на I.C.T спечелиха висока оценка, отразявайки силата на нашата глобална поддръжка.
| Професионално обслужване и обучение
I.C.T предлага цялостно обслужване и обучение, за да гарантира спокойствието на клиентите. Нашите услуги включват инсталиране на оборудване, поддръжка и техническа поддръжка, като инженерите предоставят напътствия на място, съобразени с вашите нужди. Обучението обхваща работа, настройки на параметри и отстраняване на неизправности за бързо овладяване. Ние също така предоставяме дистанционна помощ и редовни съвети за оптимизация, за да се адаптираме към производствените промени. С 25-годишен опит, I.C.T се ангажира да изгражда дългосрочни партньорства и да подобрява вашата ефективност.
| Похвала на клиента
Клиентите високо хвалят инженерите на I.C.T за техния професионализъм и бързи реакции. Ефективното заваряване и стабилната работа на машината са широко оценени като ключови производствени активи. Нашето внимателно опаковане гарантира безопасна доставка, докато бързото решаване на проблеми печели постоянно признание, укрепвайки доверието на клиентите в I.C.T.
| Индустриални сертификати
I.C.T притежава международни сертификати като CE, RoHS и ISO9001, потвърждаващи, че нашето оборудване отговаря на глобалните стандарти за безопасност и качество. Ние също така притежаваме множество патенти, демонстриращи иновации в технологията за селективно запояване. Тези идентификационни данни отразяват отдадеността на I.C.T на качеството и доверието на клиентите.
| Относно компанията и фабриката I.C.T
I.C.T е водеща компания със собствена научноизследователска и развойна дейност и производство, в която работи голям екип, който се разрасна бързо през последните години. Ние обслужваме над 1600 клиенти в 72 страни, поддържани от фабрика със строги процеси на тестване и стабилна система за управление на качеството. С 25 години опит, I.C.T продължава да прави иновации, предоставяйки надеждни решения за глобалната индустрия за производство на електроника.
