I.C.T-OFM | Разширена машина за вмъкване на странни форми

Споделяне на:

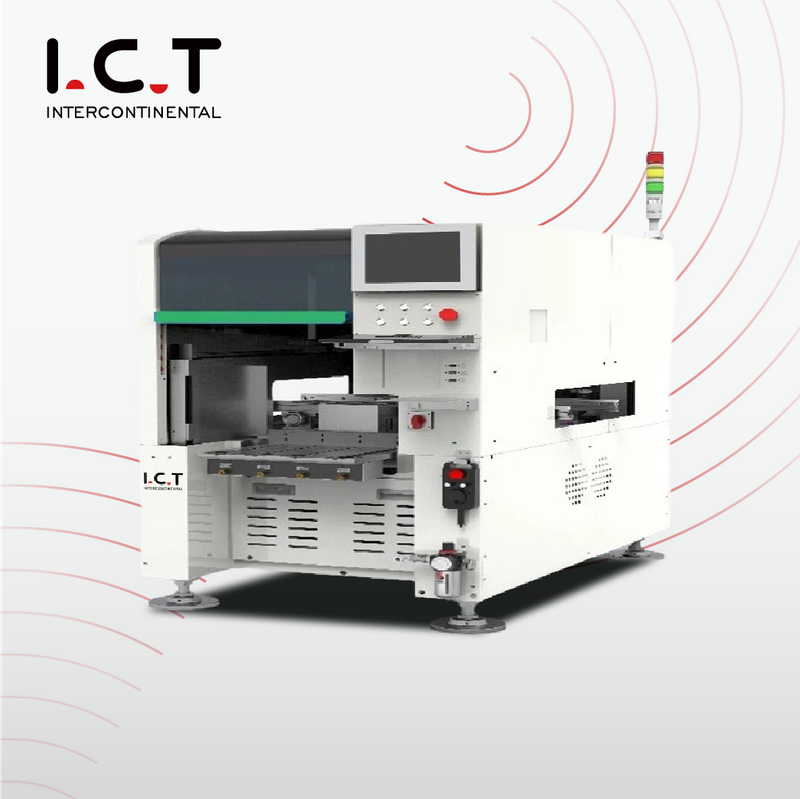

I.C.T-OFM | Разширена машина за вмъкване на странни форми

I.C.T Машината за вмъкване на нечетна форма е усъвършенствано устройство, предназначено да се справи със сложната задача за вмъкване на компоненти с нечетна форма в SMT приложения с бързина и прецизност. Неговият новаторски дизайн и модулна структура го правят идеалният избор за производители, които искат да подобрят своите производствени възможности.

Модел:
I.C.T-OFM серия
Марка:
I.C.T

Наличност:

Количество:



Запитване Добавяне в кошницата

I.C.T Усъвършенствана машина за вмъкване на странни форми

Въведение:

The I.C.T Машина за вмъкване на странни форми е иновативно, високопроизводително решение, предназначено да отговори на предизвикателствата на вмъкването на компоненти със специална форма в сглобяването на печатни платки. Комбинирайки скорост, гъвкавост и ефективност, тази машина осигурява безпроблемна интеграция във вашата производствена линия, без да компрометира общата производителност. С модулен дизайн и авангардна технология, I.C.T машината за вмъкване на странни форми е създадена за дългосрочна стойност, осигурявайки несравнима гъвкавост и надеждност.

Машина за вмъкване на нечетни форми OFM-6

※ Размер на печатни платки: 70*70-300*500 мм

※ Глава за вкарване: 2 / 4 / 6

※ Захранваща банка: Единична / Двустранна

※ Mas Component size: φ50 (35*35) mm;

※ Метод за избор на компонент: Дюза / Скоба

※ Ъгъл на вмъкване: 0-360°

※ Точност CPK: ±0,05 мм

Основни характеристики и предимства на I.C.T Машина за вмъкване на странни форми:

1. Разширено програмиране и споделяне на данни

Офлайн програмиране: Опростете настройката със софтуер за програмиране на добавки, който работи на всеки външен компютър.
Споделяне на данни: Споделяйте машинни програми и производствени данни (размер на печатни платки, координати на компоненти) между устройствата, за да рационализирате операциите.

2. Прецизност и ефективност

Интелигентно калибриране: Подобрете точността с помощта на прецизни алгоритми и интелигентна корекция на грешки.
Резултати от теста на CPK: Постигнете изключителна точност със стойности на CPK, вариращи от 1,0 до 1,67.
Множество алгоритми за идентификация на компоненти: Осигурете коригиращ анализ с висока точност за различни компоненти със странна форма.

3. Гъвкаво боравене с компоненти

Поддръжка за различни хранилки, включително аксиални, радиални, тави и тръбни хранилки.
Адаптивен за съединители, трансформатори, превключватели, бобини и др.
Допълнителен модул за вмъкване с извито краче за подобрена надеждност на запояване.

4. Модулен и компактен дизайн

Модулна структура за мащабируемо производство.
Компактните размери на уреда увеличават ефективността на фабричния етаж.

Други функции:

Вмъкване на огънат крачен модул

Някои модели могат да бъдат оборудвани с огънати компоненти

реализирайте автоматично огънато олово след включване на компонент, така че да

предотвратяване на плаващия феномен по време на заваряване на компоненти.

Диаметърът на оловото на огънатия крак трябва да бъде по-малък от 1,0 mm,

и дължината на изтичащия кабел трябва да бъде не по-малка от 2 mm.

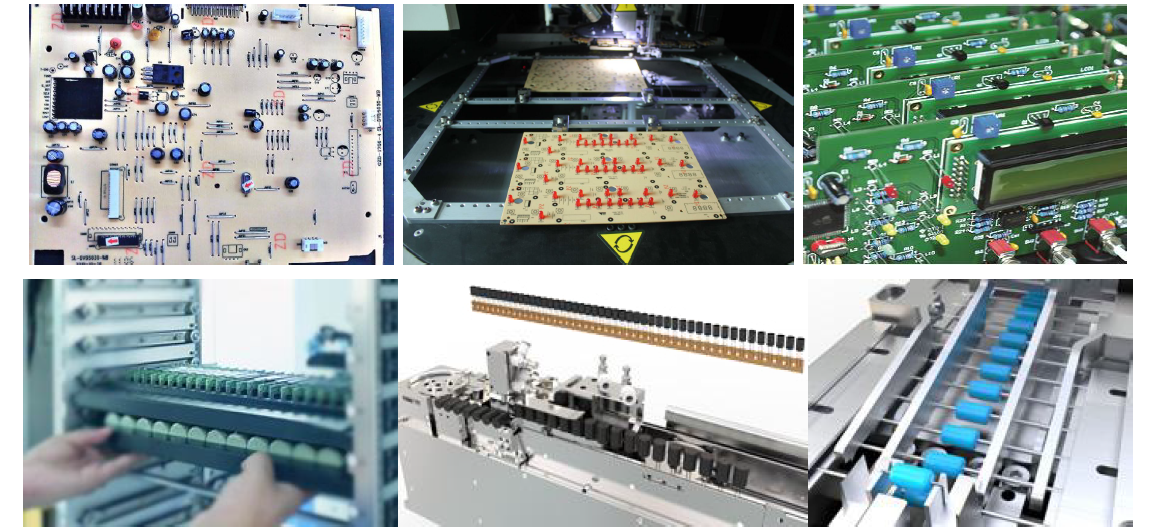

Приложения на I.C.T Машина за вмъкване на странни форми:

Машината за вмъкване на нечетна форма I.C.T е проектирана да обработва различни компоненти със специална форма, включително конектори, трансформатори и др. Със своите специализирани хранилки той може да поеме широка гама от материали, осигурявайки високоскоростно и ефективно вкарване.

Приложения на машина за вмъкване на странни форми

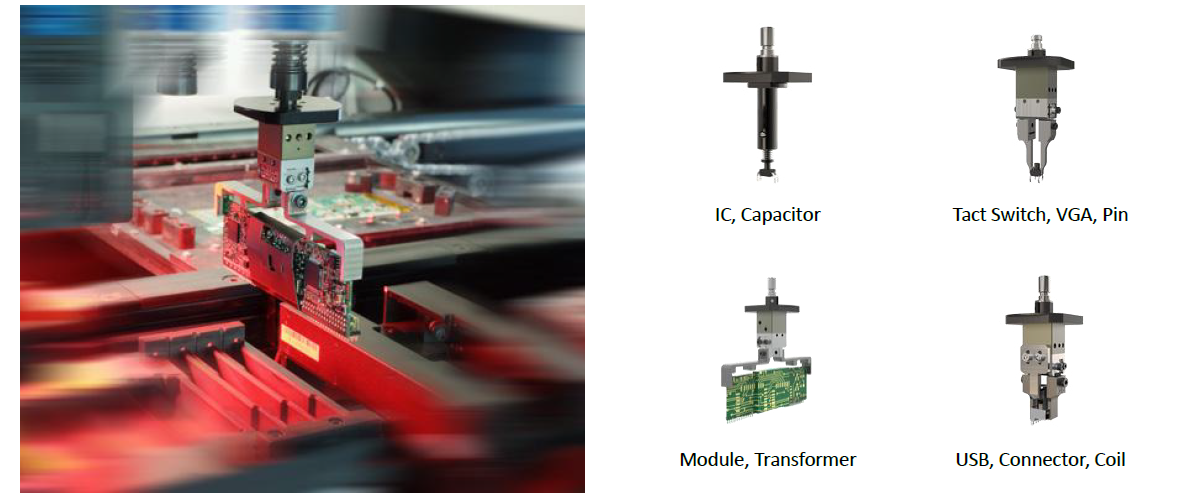

Специално приложение на скобата:

За да се адаптират към разнообразието от оригинали със специална форма, според формата на различните части, най-подходящият накрайник и захващащ елемент са проектирани да осигурят гаранция за високоскоростни машини с щепсел.

Специално приложение на скоба

Със специално проектирани дюзи и хващачи, пригодени за високоскоростно и прецизно вкарване, тази машина осигурява оптимална производителност за различни компоненти със специална форма.

Спецификации от I.C.T Машина за вмъкване на странни форми:

Модел	OFM-2	OFM-4	OFM-4D	OFM-6	OFM-6D
Глава за вмъкване	2	4	4	6	6
Размери: мм	105016801870	130017002000	155019002100	155019002100	130017002000
Тегло	1250 кг	1650 кг	1750 кг	1800КГ	1730 кг
Операционна система	Windows
Захранваща банка	Единична страна		Двойна страна	Единична страна	Двойна страна
Предпазна решетка (врата)	Стандартна конфигурация
Подаване на въздух	0,5-0,65MPa (ANR)
Максимална мощност	4.5KW	5.4KW	6.3KW	6.3KW	5.4KW
Макс. размер на компонента	φ50 (35*35) мм			φ50 (35*35) мм	Φ30 (17*17) мм
Височина на компонента	≤25 мм	≤30 мм	≤25 мм	≤30 мм	≤20 мм
Избиране на компоненти Метод	Дюза / Скоба
Скорост / Еднокомпонентен	0,8 S	0,7 S	0,7 S	0,6 S	0,6 S
Точност CPK≥1.0	±0,05 мм
Поставете захранване	≤29.4N	≤98N	≤29.4N	≤29.4N	≤29.4N
Вмъкване на компонент Обект	Конектор, превключвател, намотки за трансформатор на гнездо, портове, кондензатори, резистори, IC и др.
Размер на печатната платка (L*W)	7070~ 300500 мм	7070~ 410500мм	7070~ 450400мм	7070~ 410350мм	7070~ 410350мм
Дебелина на печатни платки	0,6~2 мм
Тип конвейер	Верига				Колан
Посока	L към R (по избор R към L)
Конвейерна секция	3
СМЕМА	Стандартна конфигурация
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външният вид може да бъдат актуализирани без специално предупреждение.

Повече подробности, моля Свържете се с I.C.T Сега.

Опции за хранилка:

Изберете от широка гама от типове захранващи устройства, за да отговарят на вашите производствени нужди:

Подходящи материали	Подходящи материали	Подходящи материали
Аксиално лентоподаващо устройство	Материали за хоризонтална оловна оплетка	Резистори, кондензатори, предпазители
Радиално лентоподаващо устройство	Материали за вертикална оловна оплетка	Кондензатори, светодиоди
Хранилка за тава	Входящи материали за палети	ИС, трансформатори, намотки
Тръбно захранващо устройство	Материали за зареждане на тръби	VGA конектори, релета, трансформатори
Хранилка с купа	Насипни входящи материали	USB, HDMI конектори, светодиоди

Всички захранващи системи могат да се персонализират, за да отговорят на специфичните производствени изисквания.

Защо да изберете машината за вмъкване на странни форми I.C.T?

1. Ненадмината гъвкавост

Модулният дизайн ви позволява да адаптирате производствената си линия към развиващите се нужди, като гарантира дългосрочна стойност и възвръщаемост на инвестициите.

2. Висока ефективност

Постигнете до 0,6 секунди на вмъкване на компонент, като увеличите максимално производителността без компромис с качеството.

3. Глобална поддръжка

С цялостното следпродажбено обслужване на I.C.T ви е гарантирана безпроблемна инсталация, обучение и техническа поддръжка по целия свят.

Подобрете процеса на сглобяване на печатни платки с I.C.T Машина за вмъкване на странни форми. Свържете се с нас днес за консултация или персонализирана оферта.
