Ефективна машина за обработка на печатни платки – оптимизирайте вашата SMT производствена линия

PCB конвейери за обработка на платки

Товарачни и разтоварващи устройства за печатни платки, инспекционни конвейери, буфер за печатни платки, контрол на трафика и други конвейери за монтажна линия на печатни платки.I.C.T покрива всички ваши нужди за работа с печатни платки.

Машина за обработка на печатни платки

Какво може да направи машината за обработка на печатни платки за вас?

Конвейерите за обработка на дъски са важна част от a гладко работеща SMT производствена линия, DIP монтажна линия и PCBA линия за нанасяне на покритие.
От товарач и дестакер до други конвейери за печатни платки като буфери за печатни платки, сортиращи устройства за преминаване и отказ, обръщане и разтоварване.Работата с печатни платки е ключов играч на монтажната линия на печатни платки.
PCB конвейер
ПХБ конвейери
Конвейерът за обработка на печатни платки работи с вграден онлайн и пропускателен режим.В зависимост от изискванията може да се избере подходящ режим.Сигналите се предават чрез интерфейса SMEMA, което позволява на конвейера за печатни платки да посреща ефективно различни производствени нужди на линията.
ПХБ зареждане и разтоварване
ПХБ зареждане и разтоварване
Принципът на работа на устройството за зареждане и разтоварване на PCB включва поставяне на касета, съдържаща PCB или PCBA върху удължителния колан на оборудването.След като автоматичният режим е активиран, устройството за зареждане и разтоварване на печатни платки използва пневматичен тласкач, за да прехвърли печатната платка или печатна платка към следващата част от оборудването.
PCB буфер
PCB буфери
PCB буферът работи в три режима (режим на преминаване, режим на буфер и режим на сортиране), които могат да се избират въз основа на производствените изисквания.Сигналите се предават през интерфейса SMEMA, за да отговарят на различни SMT производствена линия, DIP монтажна линия и PCBA Coating линия​​​​​​ потребности.
Машината за обработка на печатни платки е от съществено значение за ефективното и стабилно производство SMT производствени линии, DIP монтажни линии и PCBA линии за покритие.

Конвейерите за обработка на печатни платки, устройствата за зареждане и разтоварване на печатни платки и буферите за печатни платки автоматизират и рационализират прехвърлянето, зареждането, разтоварването и временното съхранение на печатни платки.Тази автоматизация намалява ръчната намеса, предотвратява спиране на линията и осигурява непрекъсната работа, като в крайна сметка повишава ефективността на производството и осигурява по-големи ползи за предприятията.
|
  • В SMT производствени линии
  • В DIP монтажни линии
  • В линиите за нанасяне на покритие на PCBA
Персонализируеми решения в SMT индустрията

Персонализирани решения за обработка на печатни платки за вашата индустрия

В индустрията за SMT, конвейерът за печатни платки, товарачът и разтоварвачът на печатни платки и буферните системи за печатни платки са проектирани с гъвкавост, за да отговорят на различни изисквания на клиентите.Както дължината, така и ширината на тези системи могат да бъдат персонализирани, за да отговарят на специфичните производствени нужди.

Персонализируема машина за обработка на печатни платки служи като основно оборудване, включващо функция за регулиране на ширината с едно щракване за цялото транспортно оборудване по протежение на пълната SMT производствена линия, DIP линия за сглобяване и линия за PCBA покритие.

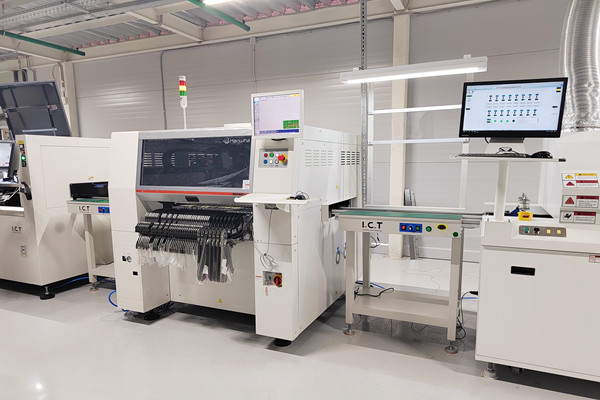

Конвейер за проверка на печатни платки в производствена линия на smt

PCB конвейер

Нашите конвейери за обработка на печатни платки са адаптивни по дължина и ширина, осигурявайки безпроблемна интеграция във всяка производствена линия.Това персонализиране позволява ефективно боравене с различни размери печатни платки, оптимизиране на пространството и работния процес във вашето съоръжение.

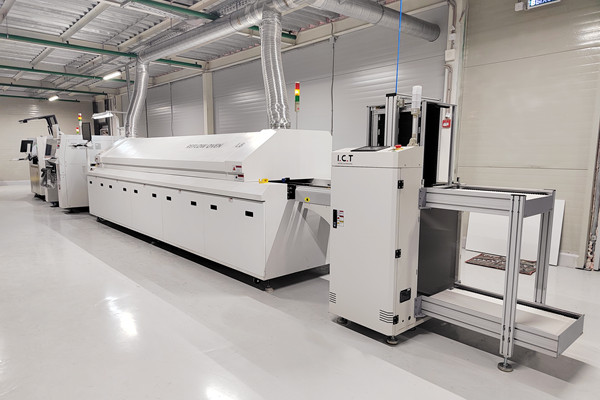

Устройство за разтоварване на печатни платки в производствена линия за SMT

ПХБ зареждане и разтоварване

Системите за зареждане и разтоварване на печатни платки могат да бъдат пригодени за различни размери на печатни платки и конфигурации на производствена линия.Това персонализиране гарантира плавни процеси на товарене и разтоварване, като повишава общата ефективност на производството и минимизира времето за престой.
PCB буфер в smt производствена линия

PCB буфери

Буферните системи за печатни платки също могат да се настройват по размер, за да отговарят на специфични оперативни изисквания.Тази гъвкавост гарантира ефективно буфериране и сортиране на печатни платки, като се адаптира към различни инспекции и процеси за контрол на качеството в производствената линия за SMT.


Машина за обработка на печатни платки: Изборът на индустрията за качество и надеждност

Раздаване на печатни платки - транспортирайте вашите печатни платки от А до Б в рамките на вашата SMT производствена линия
  • PCB конвейер

    Транспортирайте печатни платки от една SMT машина до следващата в SMT производствената линия.


    I.C.T SMT конвейер от висок клас с конвейер Основни характеристики на PCB Conveyor
    Модулен дизайн: Конвейерът за печатни платки предлага модулен дизайн, позволяващ опция асемблиране според специфичните изисквания на клиента.
    Здрав стоманен дизайн: Изработен от здрава стомана, PCB конвейерът подобрява стабилността на оборудването.
    Регулируема ширина на релсата: Разполага с гладък винт от неръждаема стомана за лесно регулиране на ширината на релсата.
    Променлив контрол на скоростта: Конвейерът за печатни платки включва контрол на променлива скорост за гъвкава работа.
    Режим на тестване на платката: Режим на тестване на интегрирана платка за ефективно осигуряване на качеството.
    Специален алуминиев слот: Използва специален алуминиев слот за трансферна орбита, за да предотврати засядане на печатни платки.
    По-тежък дизайн на дъното: По-тежкият дизайн на дъното гарантира, че конвейерът за печатни платки не се премества лесно.
    Персонализирана дължина: Дължината на конвейера за печатни платки може да бъде персонализирана според нуждите.
    Съвместимост на SMEMA интерфейс: Конвейерът за печатни платки е съвместим с интерфейса SMEMA, осигурявайки безпроблемна интеграция с друго оборудване.


    Спецификация на PCB конвейер
    Дължината и максималния размер на PCB конвейера могат да бъдат персонализирани според вашите продукти.

    Модел SC-500
    Дължина на релсата (mm) 500
    Ширина на PCB 50 до 350 мм
    PCB посока L към R или R към L
    Скорост Adjustable
    Превключване Превключвател за преминаване
    Контролна система Индустриална контролна модулна система
    Материал на платформата ESD гумена подложка
    Комуникация SMEMA както за in & ou
    Захранване 1 PH AC 220V 50/60Hz (опция: 110v до 380v)

    I.C.T SMT висококачествен инспекционен конвейер със светлини Сценарии за приложение за PCB Conveyor
    Конвейерът за печатни платки се използва предимно в монтажни линии за печатни платки за свързване на машини.Обикновено се поставя зад SMT принтери, между машини за вземане и поставяне, преди пещи за преформатиране и след пещи за повторно формиране.Тези стратегически места осигуряват плавен и ефективен трансфер на ПХБ през целия производствен процес.

    Чрез включването на тези функции конвейерът за печатни платки осигурява ефективно, надеждно и адаптивно боравене с печатни платки.Здравата конструкция и усъвършенстваните функции на конвейера за печатни платки го правят основен компонент в съвременните линии за сглобяване на печатни платки, поддържайки високи стандарти на работа и гъвкавост.
  • ПХБ зареждане и разтоварване

    Първият и последният конвейер във вашата линия за сглобяване на печатни платки: устройство за зареждане на печатни платки, устройство за разтоварване на печатни платки и устройство за дестакер на печатни платки

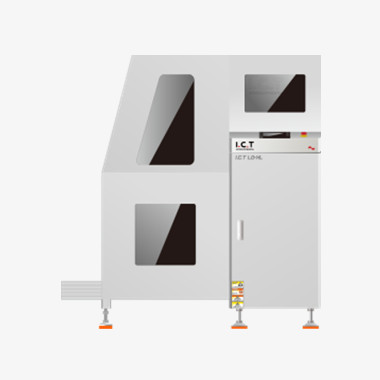

    PCB Loader Основни характеристики на PCB Loader & Unloader
    Здрав, здрав и стабилен дизайн: Устройството за зареждане и разтоварване на печатни платки се отличава със здрав и стабилен дизайн, гарантиращ дългосрочна издръжливост и надеждност.
    Сензорен екран и PLC контрол: Оборудван със сензорен екран и PLC контрол, PCB loader & unloader предлага удобна за потребителя работа и прецизен контрол.
    Горни и долни пневматични скоби: Разполага с горни и долни пневматични скоби за сигурно задържане на багажника на място, подобрявайки стабилността на зареждащото и разтоварващото устройство за PCB.
    Без гаранция за счупване на PCB: Специалният дизайн на газовата верига не гарантира счупване на печатни платки, като гарантира безопасността и целостта на вашите продукти.
    Автоматична диагностика на грешки: Устройството за зареждане и разтоварване на печатни платки включва функция за автоматично показване на код за грешка, което улеснява диагностицирането и отстраняването на проблеми.
    Устойчив на износване кабел: Използва устойчиви на износване кабели, осигуряващи дълъг експлоатационен живот на устройството за зареждане и разтоварване на печатни платки.
    Съвместим с интерфейс SMEMA: Напълно съвместим с интерфейса SMEMA, позволяващ безпроблемна интеграция на модула за зареждане и разтоварване на печатни платки с друго оборудване.

    Тези функции правят устройството за зареждане и разтоварване на печатни платки основен компонент за ефективно, надеждно и безопасно боравене с печатни платки в автоматизирани производствени линии.


    Спецификация на товарач и разтоварвач

    Модел LD-M
    PCB Размер (mm) 50*50-330*250
    Размер на багажника (mm) 355*320*563
    PCB за подаване на време Секунди 6 Прибл.или Посочете
    Стъпка на индексиране 10.20.30.40mm или посочете
    Контролна система PLC
    Захранване с въздух 4-6bar, 10ltr/мин
    Транспортна височина 900+20 мм (или посочено от клиента)
    PCB посока L към R или R към L
    Комуникация SMEMA за Bothin & Out
    Захранване 1 PH AC 220V 50/60Hz (0 опция: 110v до 380v)


    Устройство за разтоварване на печатни платки Приложение и предимства на PCB Loader и PCB Разтоварвач
    Устройството за зареждане и разтоварване на печатни платки се използва широко в различни сценарии, като производствени линии за SMT, линии за сглобяване на DIP и линии за покритие на PCBA.Тези машини се използват предимно за товарене и разтоварване на PCB и PCBA продукти.Стандартното оборудване обхваща размери на продукта, вариращи от 50 mm x 50 mm до 620 mm x 460 mm, с налични опции за персонализиране за специални изисквания за размер.

    Едно от основните предимства на устройството за зареждане и разтоварване на печатни платки е способността им да зареждат предварително печатни платки и печатни платки в касети с материали, което значително намалява необходимостта от ръчна намеса в автоматизирани производствени линии.Това подобрение на ефективността осигурява по-плавна работа и по-висока производителност в производствените процеси.
  • PCB буфер

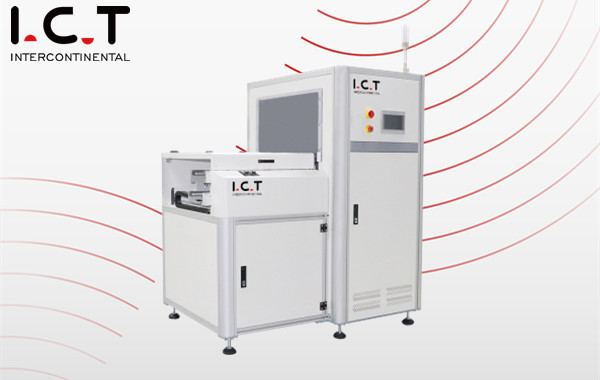

    NG буфер NG буфер от висок клас
    Това устройство може да кешира AOI или SPI и друга машина за тестване от платката NG и OK, платката OK ще премине към следващия процес, а платката NG ще премине към горния конвейер, за да изчака ръчно потвърждение.
    Трансмисия с издръжлива ролка (няма нужда от смяна на ремъка)
    Малък машинен отпечатък.
    Бързо, гладко и точно ретри
    Паралелно и гладко регулиране на ширината
    Три режима на работа: FIFO, LIFO, Pass-through.
    Съвместим SMEMA интерфейс.







    Спецификация на PCB буфер

    Модел NB-L
    Размер (mm) 1000*790*1650
    PCB Размер (mm) 50*50-460*350
    Време на цикъла Прибл. 10 секунди
    Капацитет на PCB 20бр или посочете
    Контролна система PLC
    Мощност Макс. 250 VA
    Транспортна височина 900±20 mm (или посочен от клиента)
    PCB посока L към R или R към L
    Комуникация SMEMA както за влизане, така и за излизане
    Захранване 1 PH AC 220V 50/60Hz (Опция: 110V до 380V)
    Тегло 300 кг


    LED многофункционален охлаждащ вертикален буфер
    Ключови характеристики на NG буфер и сценарии за приложение
    NG буферни модели: NG буферът се предлага в модели NB-L и NB-XL.Минималният размер на PCB, който поддържа, е 50 mm x 50 mm, докато максималните размери на PCB са съответно 460 mm x 350 mm и 530 mm x 460 mm.
    Сценарии за приложение: NG буферът се използва предимно в производствени линии за SMT, особено след SPI (инспекция на паста за запояване), за буфериране на печатни платки за ръчна проверка на отпечатана паста за запояване.
    Чрез интегрирането на NG буфера в производствената линия можете ефективно да управлявате потока на печатни платки и да осигурите висококачествени процеси на проверка.

Какво прави машината за обработка на печатни платки най-добрата

Помощник в производството?

  • Уникални точки за продажба

    В SMT индустрията I.C.T машини за обработка на печатни платки, включително конвейери за печатни платки, устройства за зареждане и разтоварване на печатни платки и буфери за печатни платки, предлагат няколко уникални точки за продажба:

    Персонализируеми размери: I.C.T Машините за обработка на печатни платки могат да бъдат пригодени по дължина и ширина, за да отговорят на специфичните изисквания на клиента, осигурявайки безпроблемна интеграция във всяка производствена настройка.

    Регулиране на ширината с едно кликване: Цялото транспортно оборудване по производствената линия разполага с функция за регулиране на ширината с едно щракване, което позволява бързи и ефективни промени за адаптиране на различни размери на печатни платки.

    Здрав и стабилен дизайн: Машините са изградени със здрав, здрав дизайн, който подобрява стабилността и издръжливостта, осигурявайки надеждна работа дори в среда с високи изисквания.

    Разширени системи за управление: Оборудвани със сензорни екрани и PLC контрол, I.C.T машини за обработка на печатни платки осигуряват удобен за потребителя интерфейс и прецизен контрол върху операциите.

    Ефективно сортиране и буфериране: Буферните машини NG предлагат усъвършенствани режими на сортиране, като автоматично съхраняват и сортират добри и лоши печатни платки, което намалява ръчната намеса и подобрява ефективността на проверката.

    Безпроблемна интеграция: Всички наши машини за обработка на печатни платки са съвместими с интерфейса SMEMA, което позволява лесна интеграция с друго SMT оборудване и осигурява гладка работа в производствената линия.

    Подобрени функции за безопасност: Специалният дизайн на газовата верига в машините не гарантира счупване на печатни платки, като гарантира безопасността и целостта на вашите продукти през целия процес на обработка.

    Тези уникални характеристики правят I.C.T машините за обработка на печатни платки открояващи се в SMT индустрията, предоставяйки адаптивни, ефективни и надеждни решения за вашите производствени нужди.
  • Технологични иновации

    Някои от технологичните иновации и конкурентните предимства на I.C.T машини за обработка на печатни платки в SMT индустрията включват:

    Интелигентна автоматизация: Интегрирането на усъвършенствани технологии за автоматизация като PLC контрол и интерфейси със сензорен екран подобрява оперативната ефективност и намалява необходимостта от ръчна намеса, което води до по-висока производителност.

    Адаптивна гъвкавост: Машините разполагат с адаптивни размери и възможности за регулиране на ширината с едно щракване, което им позволява да се адаптират безпроблемно към различни производствени изисквания и размери на печатни платки.

    Подобрени функции за безопасност: Включването на специален дизайн на газовата верига и здравата конструкция гарантират безопасността и целостта на печатните платки по време на работа, намалявайки риска от счупване или повреда.

    Разширено сортиране и буфериране: NG буферните машини предлагат усъвършенствани режими на сортиране, автоматизирайки съхранението и сортирането на добри и лоши печатни платки, като по този начин рационализират процеса на проверка и подобряват цялостната ефективност.

    Безпроблемна интеграция: Съвместимостта с интерфейса SMEMA позволява лесна интеграция с други SMT машини, улеснявайки гладката комуникация и координация в производствената линия.

    Надеждност и издръжливост: Здравите и стабилни конструкции подобряват надеждността и издръжливостта на нашите машини, осигурявайки постоянна производителност дори в взискателни производствени среди.

    Непрекъснати иновации: Ние се ангажираме с непрекъснати изследвания и разработки, като непрекъснато се стремим да въведем нови технологии и функции, които разширяват границите на ефективността и ефективността при работа с печатни платки.

    Тези технологични иновации и водещи в индустрията възможности дават на нашите машини за обработка на печатни платки конкурентно предимство в SMT индустрията, предоставяйки на клиентите надеждни, ефективни и ориентирани към бъдещето решения за техните производствени нужди.

Препоръки от реалния живот за превъзходството на машината за обработка на печатни платки!

Разгледайте повече в нашата гама от компоненти за обработка на печатни платки!

Автоматизирайте вашата поточна линия за печатни платки с конвейери за дъски, PCB зареждачи и PCB разтоварващи устройства, ревизионни конвейери, конвейери за вълново запояване, и още.
I.C.T покрива всички ваши нужди за работа с печатни платки.

Товарач и разтоварвач

Имате въпроси?Ето отговорите за машините за обработка на печатни платки

  • Как е уредена доставката за SMT машината за обработка на печатни платки?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ние приемаме различни логистични методи.Можете да изберете най-удобния или рентабилен начин.
    Доставката обикновено се организира от професионални логистични компании въз основа на вашето местоположение и изисквания за поръчка, като се използват подходящи методи като сухопътен, морски или въздушен транспорт.
  • Какво е времето за изпълнение на SMT машината за обработка на печатни платки?
    加 Created with Sketch.
    形状 Created with Sketch.
    Времето за доставка зависи от размера на поръчката, изискванията за персонализиране и текущите производствени условия.Като цяло, ние се стремим да организираме производството веднага щом поръчката бъде потвърдена и се стремим да отговорим на вашите изисквания за доставка.
  • Как се котира ценообразуването на SMT машината за обработка на печатни платки?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ценообразуването обикновено се основава на специфични изисквания на клиента, включително модели машини, опции за персонализиране, количество и място за доставка.Можете да се свържете с нашия екип по продажбите, предоставяйки подробни изисквания за проекта, и ние ще ви предоставим точна оферта.
  • Ами ако машината не работи?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ако машината не работи, моля, незабавно се свържете с нашия екип за следпродажбено обслужване.Ние ще организираме техници да пристигнат на място незабавно за проверка и ремонт, като гарантираме, че вашата производствена линия ще възобнови нормалната си работа възможно най-скоро.
  • Предоставяте ли услуги за инсталиране и обучение?
    加 Created with Sketch.
    形状 Created with Sketch.
    Да, ние предоставяме услуги по инсталиране и обучение.След като машината пристигне във вашето съоръжение, ако имате нужда, нашите техници могат да отидат във вашата фабрика, за да я инсталират и да осигурят необходимото обучение за вашите оператори, за да се уверят, че могат да работят и поддържат оборудването правилно.
  • Предлагате ли персонализирани решения?
    加 Created with Sketch.
    形状 Created with Sketch.
    Да, ние предлагаме персонализирани решения, съобразени със специфичните изисквания на клиента за машини за обработка на печатни платки.Моля, информирайте ни за вашите нужди и ние ще ви предоставим персонализирано решение.
    Също така можем да направим OEM услуга, но трябва да ни изпратите вашата опаковка и дизайн на лого.
