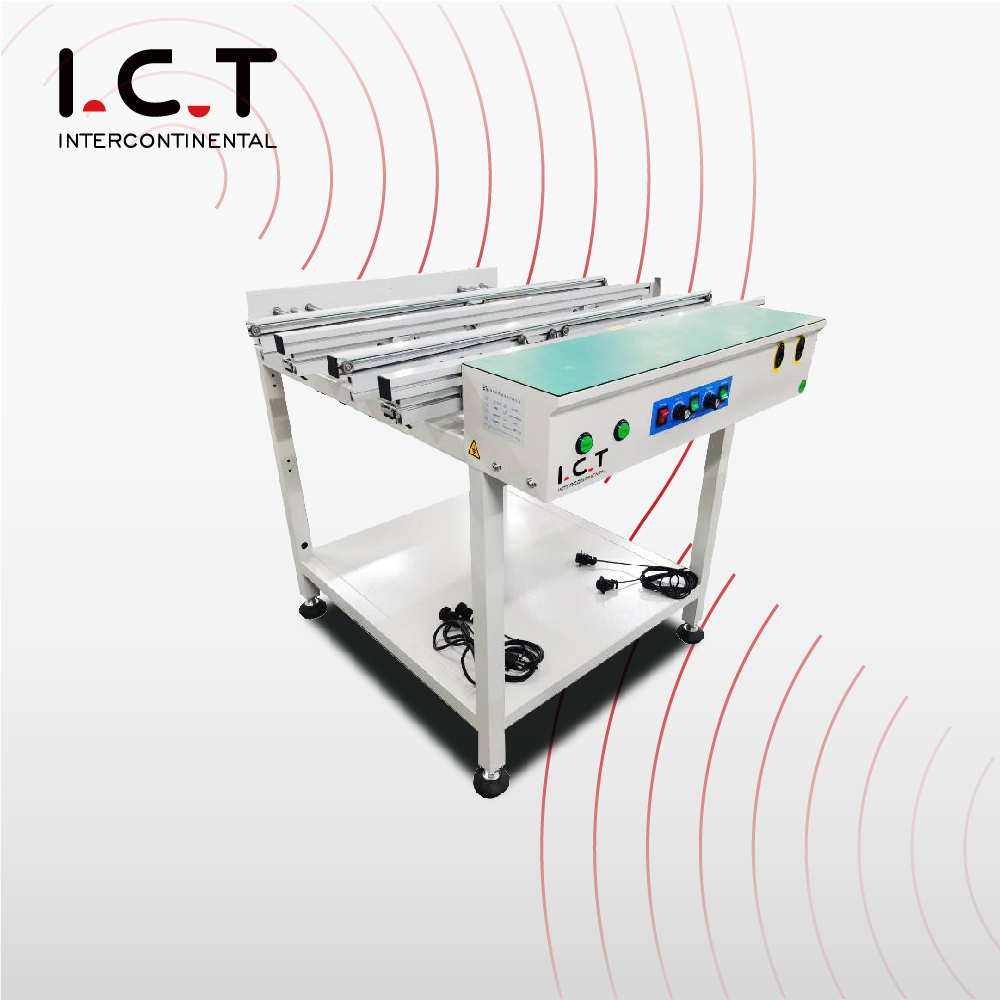

I.C.T SC-500D | Dual-Lane SMT Link/ Inspection Conveyor
I.C.T двоен-лентовият SMT инспекционен конвейер е специално проектиран за ефективно и точно масово производство на ПХБ.
Той има мощна и надеждна система с двойни ленти, този транспортьор позволява едновременно да се транспортират и проверяват множество PCB табла, като значително подобрява ефективността на производството.
Той е оборудван с усъвършенствана технология за проверка, за да се гарантира, че всеки ПХБ отговаря на най -висококачествените стандарти, преди да премине към следващия етап от производствения процес.
Модулният дизайн на двойната докинг станция може лесно да бъде интегриран в съществуващите производствени линии на SMT, което го прави универсално и ценно допълнение към вашата производствена настройка.
Стандартният конвейер за SMT/инспекция с двойна лента е проектиран да транспортира и инспектира PCB в високоскоростни сглобяващи линии на SMT. С конфигурация с двойна лента този конвейер може да обработва две PCB линии едновременно, предлагайки повишена пропускателна способност и оперативна ефективност. Неговият модулен дизайн позволява персонализиране въз основа на нуждите на клиента, осигурявайки универсално решение за различни производствени среди.
Основни характеристики:
Модулен дизайн : Персонализиран монтаж, за да отговаря на конкретни изисквания на клиента за максимална гъвкавост.
Здрава стоманена конструкция : Здравите стоманени компоненти подобряват стабилността и издръжливостта на оборудването.
Регулируема ширина на релсата : разполага с гладък винт от неръждаема стомана за лесна регулиране на ширината на релсата, като гарантира съвместимост с различни размери на печатни платки.
Променлив контрол на скоростта : Позволява на операторите да регулират скоростта, за да оптимизират работния процес и ефективността.
Режим на тестване на PCB : Проектиран за тестови платки по време на сглобяване.
Алуминиев дизайн на слот : Специален алуминиев слот за по -плавен трансфер на ПХБ и за предотвратяване на залепване по време на движение.
Дизайн на тежко натоварване : Здравият дизайн на дъното свежда до минимум изместването, осигурявайки надеждни операции по време на високоскоростно производство.
Персонализирана дължина : Дължината на машината може да се регулира според изискванията на производствената линия.
Съвместимост на SMEMA : Безпроблемно се интегрира с друго SMT оборудване с помощта на интерфейса SMEME, улеснявайки плавната комуникация.
Dual-Lane SMT Link/ Inspection Conveyor
| Основен материал: |
Телесен материал
| Заваряване на метални материали | Китай
|
Сензор
| Pepperl+Fuchs/Panasonic/Omron
| Германия/Япония
|
Железопътна линия
| Алуминий (изработка на плесен)
| Китай
|
Колан
| 4 -милиметров антистатичен колан
| Китай
|
Ръководство винт
| Винт с висока прецизна топка
| Тайван
|
Модел
| SC-500D
| SC-600D
| SC-1000D
|
Дължина на релсата
| 500 мм | 600 мм | 1000 мм |
Размер (mm)
| 500*990*950
| 600*990*950
| 1000*990*950
|
Max.pcb ширина двойна лента
| 50 до 270 mm*2
|
| Max.pcb ширина Еднолентова | 510 мм |
| Система за управление | Система за индустриален контрол на контрола (опция Panasonic PLC) |
| Комуникация | Смима и за вътре и навън |
Захранване
| 1 PH AC 220V 50/60Hz (опция: 110V до 380V)
|
| Тегло | 80 кг
| 90 кг
| 105 кг |
Налични опции:
Сензорен екран : Незадължителен интерфейс за лесна употреба и по -добър контрол.
Автоматична регулиране на ширината : Улеснява бързите корекции на ширините на PCB.
Скорост на двойни релси : Позволява независим контрол на скоростта за всяка PCB лента.
Метална верига : За ефективно предаване на ПХБ.
LED проверка светлина : Незадължителна LED светлина за повишена видимост на проверката.
Сегментирано предаване : За по -прецизен контрол върху движението на PCB.
Често задавани въпроси (FAQ)
Каква е максималната ширина на PCB, която може да побере двойният конвейер?
Конвейерът с двойна лента може да обработва ширините на PCB, вариращи от 50 mm до 270 mm на лента, което позволява ефективно управление на по-малки до средни PCB. За експлоатация на една лента максималната ширина е 510 mm.
Как работи регулируемият контрол на скоростта?
Конвейерът разполага с регулируем контрол на скоростта, което позволява на операторите да зададат желаната скорост, за да съответстват на изискванията на производствената линия. Това позволява по -плавно обработка и по -ефективна обработка на ПХБ.
Какви са предимствата на използването на конфигурацията с двойна лента?
Двулентовият дизайн позволява едновременното обработка на две PCB линии, повишавайки ефективността на производството и пропускателната способност. Той е идеален за производство с голям обем, където трябва да се обработват множество платки за печатни платки едновременно.
Съвместим ли е този конвейер с друго SMT оборудване?
Да, конвейерът е напълно съвместим с друго SMT оборудване чрез SMEME интерфейса, като гарантира безпроблемна комуникация между устройства и безпроблемна интеграция в съществуващите производствени линии.
Може ли да се персонализира дължината на конвейера?
Да, дължината на конвейера може да бъде персонализирана така, че да отговаря на специфичните нужди на вашата производствена линия, което позволява гъвкавост за различни конфигурации и работни процеси.
