Конформална машина за покритие

Какво може да конформира машина за покритие Правете за печатни платки?

Критична стъпка в производството на печатна платка (PCB) е предпазването на дъската от неблагоприятни условия на околната среда чрез използване на различни обработки и покрития.
Конформални машини за покритие

Подобрете вашите PCB с усъвършенствани разтвори за конформално покритие.
Изчерпателни конформни машини и решения за вашата фабрика SMT.

Пълни автоматизирани конформални решения за покритие

I.C.T Предложете персонализирани решения за PCBA Coating Line, за да отговорите на специфичните нужди на вашите продукти.

Експертизата ни позволява да предоставяме персонализирани решения за покритие на PCB Conformal, като гарантираме оптимална защита и производителност за всяко уникално приложение. Независимо дали се нуждаете от специализирано покритие за опазване на околната среда, повишена издръжливост или подобрена електрическа изолация, нашият екип се ангажира да предостави решение, което точно отговаря на вашите изисквания.

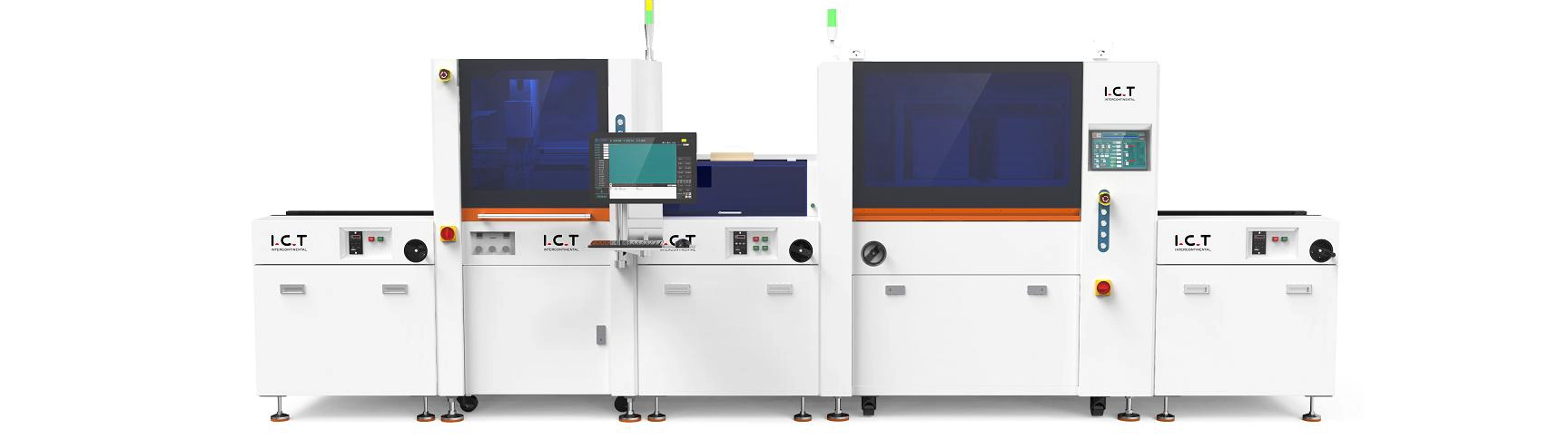

Онлайн PCBA конформална линия на покритие

Онлайн PCBA Conformal Coating Line с връщаща плоча

Линията на машината за покритие на PCB, включително PCBA покритие за повдигане на , покритие за , селективно конформално покритие , инспекционен конвейер, втвърдяваща фурна и тяхната взаимосвързаност чрез връщащ се транспортьор.

Тази конформална линия на покритие е компактна и ефективна със космоса, оборудвана с вертикална фурна за втвърдяване на UV, подходяща за различни видове лепила. Функцията му за връщане на веригата позволява на PCB автоматично да се върнат в предния край, което позволява на операторите да изпълняват както зареждане, така и разтоварване на задачи от една позиция. Асансьорите в двата края осигуряват плавна работа през цялата линия. Проектиран с прецизност, лекота на използване и предвид ефективността на разходите, тази производствена линия е идеален избор за едностранно покритие на дъската.

Въпреки достъпната си цена, неговата функционалност и ефективност в никакъв случай не са компрометирани.

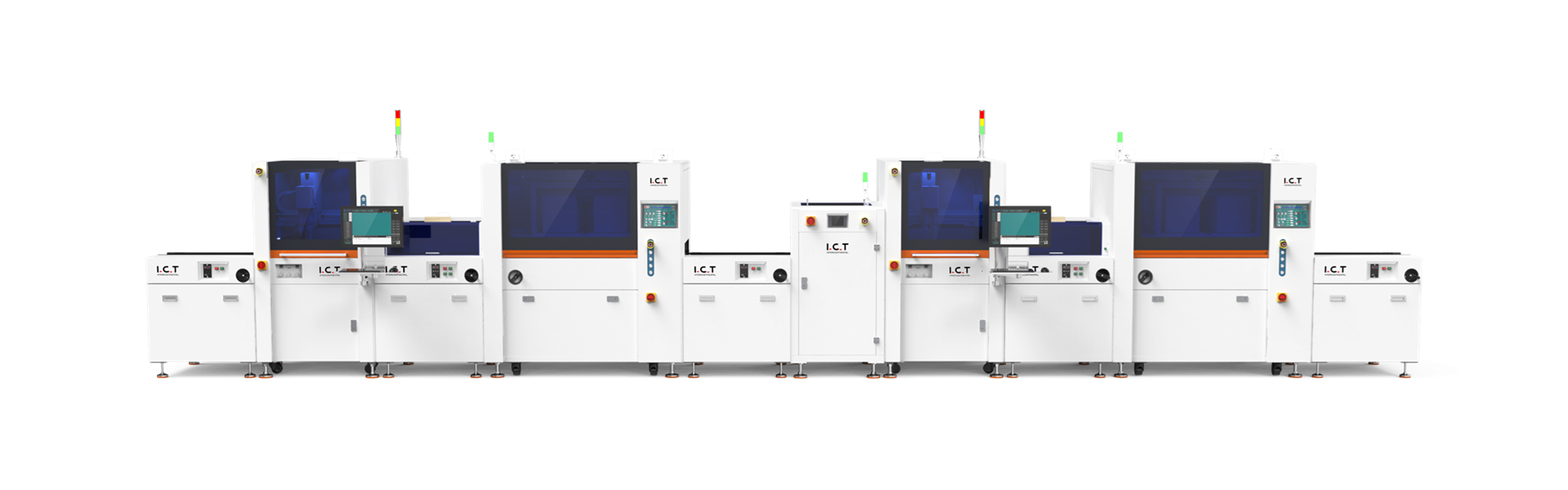

Двойно странична линия за онлайн покритие с връщаща се плоча

Двойна страна онлайн PCBA Conformal Coating Line Solution

Основно оборудване, включително: PCBA покритие за покритие, конвейер за покритие, UV конвейер, PCBA Селективни конфорлни машини за покритие *2, UV втвърдяваща фурна *2

Тази производствена линия е специално проектирана за двустранно покритие на дъската, което я прави подходящ за повечето PCBA, които изискват покритие от двете страни. В сравнение с едностранни производствени линии, тази линия е по-ефективна, като отстрани е покрита в предния край и страна B в задния край. Флип конвейерът свързва двата процеса, като значително намалява времето на производство. Ефективността на цялата линия е повече от двойна тази на едностранни линии. За по -нататъшно намаляване на ръчния труд, товарачите и разтовавателите могат да се добавят и в двата края. Тази производствена линия е идеална за фабрики с по-дълги пространства, което позволява ефективното изпълнение на двустранните задачи за покритие на дъската за по-кратко време.

Свържете се с нас за повече разтвор на покритие >>

PCBA покритие за покритие

Повишава PCBA от едно ниво на друго, обикновено се използва за повдигането им от долната система за връщане към началната точка на производствената линия или входния край на оборудването за покритие.

Транспортиране на покритие

Транспортира PCBA по време на процеса на покритие до оборудването за покритие, като осигурява стабилно движение в рамките на машината за покритие. Конвейерите на покритието обикновено имат антистатични характеристики, за да предотвратят повреда на PCBA от статично електричество.

Конформална машина за покритие

Прилага защитно покритие върху специфични области на PCBA, като избягва ненужните части за спестяване на материали и подобряване на качеството на продукта. Тези машини обикновено имат прецизни глави на спрей и програмируеми системи за управление.

Втвърдяваща фурна

Загрява и лекува покритите PCBA, като гарантира, че покритието на покритието постига желаните физически и химични свойства. Видовете втвърдяващи фурни включват инфрачервени (IR) втвърдяващи фурни и фурни за втвърдяване на UV.

Връщащ транспортьор

Връща PCBA от края на производствената линия обратно към началната точка или асансьора за следващия производствен цикъл или следващите процеси. Превръщащият се транспортьор ефективно циклира PCBA обратно в началото на производствената линия чрез система за връщане на долната, намалявайки ръчното обработка и престоя на производството, като по този начин повишава ефективността.

PCBA Conformal Coating Line Machines

I.C.T произвежда и доставя високоскоростни селективни конфорлни машини за покритие за автоматизиране на конформното покритие на PCBA.

Селективна конформална машина за покритие

4 ОСС КОНФОРМАЛНО ПОКУПЕН МАШИНА: X, Y, Z, U, U

Функция на опцията:

Връщане на дъното PCBA

CCD

Система за наблюдение на лепилото

Система за хранене и почистване

Автоматично връщане към орбита

Прочетете повече

Свържете се с нас

PCBA конформни машини за покритие

CONBA Conformal Coating Machine осигурява цялостна защита и надеждност на PCB, като осигурява прецизно, автоматизирано и селективно покритие в рамките на целия конформен процес на покритие.

Спецификация на PCBA конформално покритие:

Модел	I.C.T-t550u	I.C.T-t550u	I.C.T-t600u	I.C.T-t650
Брой клапани	2 (вентил на атомизация 1 глава, Прецизна клапан 1 глава)	2 (вентил на атомизация 1 глава Прецизна клапан 1 глава	2 (Атомизационна клапа 2 глава)	4 (вентилен клапан за атомизация, 2хед, Прецизен клапан 2head)
Метод на контрол	IPC + карта за контрол на движението
Брой шпиндела	X, y, z	X, y, z, u	X, y, z	X, y, z
Ъгъл на въртене на клапана	N/a	± 180 °	N/a	N/a
Вентилен скос	N/a	0 ~ 35 °	N/a	N/a
Размер на печатни платки	5050 ~ 450460mm
Шпиндъл задвижване	Внос
Работен маршрут	X = 450mm, y = 450mm, z = 100 mm
Работна височина	900 ± 20 мм
Конвейер	Специална писта за алуминиева сплав + верига от неръждаема стомана
Капацитет за покритие	10L
Автоматично почистване на клапаните	с 5L резервоар за налягане
Измерение	L910W1600H1700MM

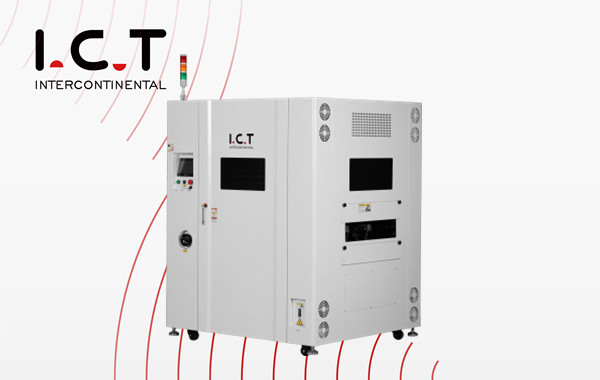

UV втвърдяваща фурна

Фурната на UV втвърдяване е рентабилна фурна за сушене, произведена от I.C.T, втвърдяване на UV леки покрития, като UV боя, UV лепило, UV мастило или UV лак и др. След това последвано от тип инжектиране или отпечатване на множество материали в незабавна повърхностна излекувана и изсушена.

UV светлина: Импортираните материали, стабилната производителност, мощността и светлината могат да бъдат персонализирани, за да отговарят на различни нужди от употреба, използва се UVCuring и LED светлините не са задължителни.

Транспортна система: Системата за конвейер на веригата с изпъкнал вал ефективно предотвратява забиването на PCB. Моторът контролира скоростта и позицията за стоп е прецизна.
Заключване на вратата на сигурността: Механичен сензор за заключване на вратата, когато се отворят предните и задните врати, машината спира да работи, за да гарантира безопасността на персонала в най -голяма степен.
Електрическа повдигаща UV светлина: Двигателят регулира височината на UV лампата, за да подобри ефективността и гъвкаво да се коригира, за да отговаря на различни изисквания за използване и изисквания на процеса.
Затъмнена корица: Регулируеми горни и долни метални капаци на вратата, регулирайте височината на входа и изхода според действителните нужди, като свеждате до минимум бягството на UV втвърдяваща светлина.

Спецификация на UV втвърдяваща фурна:

Модел	I.C.T-u1	I.C.T-u2
Транспорт	Верига от неръждаема стомана	Дълга щифтова верига от неръждаема стомана, 35B дължина на щифта 5 мм, добавете раздели от неръждаема стомана.
Система за управление	Инструмент	PLC+сензорен екран
Скорост на транспортьора	500 ~ 5000 мм/мин	0,5 ~ 3,5м/мин
UV източник на светлина	UVA Band
Дължина на основната вълна	365nm
Диапазон на интензивността на светлината		100 ~ 260MW/cm2
Височина на UV светлината от конвертната повърхност		80-150 мм електрически регулируем
PCBA ширина	500 мм	50 ~ 500 мм, ръчна настройка, издържа на тегло от 5 кг
Метод на охлаждане	Вентилатор	Въздушно охлаждане
Обем на отработените газове	35m³/min*1 ауспух	15m³/min*2 ауспуха
Размер (LWH)	18009701835mm	150011001720mm

IR втвърдяваща фурна

IR фурната е рентабилна фурна за втвърдяване, произведена от I.C.T, главно за справяне с прилагането на лепило. Сухата антикорозионна боя.

IR система:Модулен дизайн, удобен за поддръжка, вносна тръба за отоплителна тръба, равномерна топлина, отражение от неръждаема стомана отдолу, ниска загуба на топлина на запечатана пещ.

Транспортна система:Специална структура на предаване, лечение на втвърдяване, лечение с носене на товари, без деформация на водеща релса, способна да се справи с продукти от различни материали и тежести.

Спецификация на IR втвърдяваща фурна:

Модел	I.C.T-IR3	I.C.T-IR4
Брой зони за отопление	Up3 / Bottom0	Up4/Bottom0
Дължина на зоните за отопление	2500 мм	3500 мм
Отопление на дъното	Незадължително	Незадължително
Транспорт	Железопътна линия
Система за управление	Сензорен екран+plc
Режим на отопление	IR (горещ въздух по избор)
Транспорт високо	900 ± 20 мм
Max PCBA височина	± 100 мм
Максимална ширина на PCBA	460 мм
Обем на отработените газове	10m³/min*2 ауспуха
Размер (LWH)	300011501200 мм	400011501200 мм

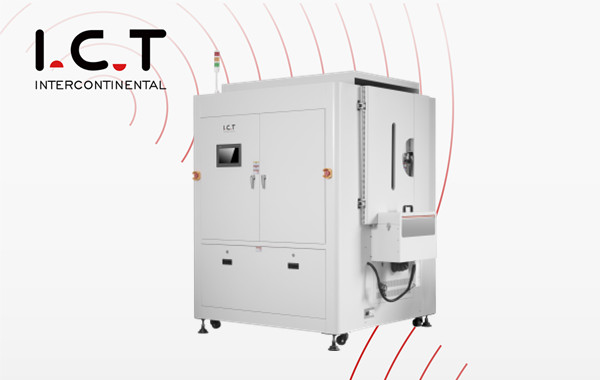

Вертикална втвърдяваща фурна

Вертикалната втвърдяваща фурна е специализирано оборудване, предназначено за втвърдяване и сушене на покрития, лепила или други материали, приложени към вертикални повърхности. За разлика от традиционните хоризонтални фурни, той разполага с вертикална камера, която позволява ефективна обработка на компоненти с вертикални ориентации.

Увеличаване на производствения капацитет: Подобрете общата пропускателна способност и ефективността.
Подобряване на качеството на втвърдяване: Постигнете превъзходни и последователни резултати от втвърдяването.
Намалете оперативните разходи: По -ниски разходи чрез ефективно използване и поддръжка.
Компактен и спестяващ пространство дизайн: Вградената вертикална фурна на префункционалните разполага с компактна структура, оптимизиране на пространството на работилницата и минимизиране на отпечатъка.

Спецификация на вертикалната втвърдяваща фурна:

Модел	I.C.T V-320
Размер на печатни платки	L120W160 ~ L400W350MM (Дължината може да бъде персонализирана)
Тегло на PCB с приспособление	MAX 3KG/PC
Височина на транспортьора	900 ± 20 мм
Отворена височина	Топ 50 мм/отдолу 50 мм
Съхранение	Вертикално съхранение
Капацитет за съхранение	60 бр
Време за втвърдяване	≥5min
Отоплителна зона	4 зона (идентична настройка на температурата)
Време за отопление	10 минути (до 150 ℃)
Метод на контрол	Съвет за сензорен екран+индустриален контрол
Измерение	L2480W2100H2250MM

Конформални клапани за покритие

Изберете конформалните клапани за покритие, за да осигурите оптимални резултати и ефективност на покритието въз основа на материали за покритие, методи на приложение, изисквания за прецизност, скорост на производство, поддръжка и издръжливост и съвместимост с оборудването.

Свържете се с нас и намерете перфектния конформален клапан за покритие за вашите нужди.

Запитване сега

Как да изберете конформното решение за покритие за вашата фабрика SMT?

Конформните линии за покритие са много гъвкави, могат да постигнат най -подходящи решения въз основа на продукта на клиента, за да достигнат максимални ползи.
Може да се прилага в широк спектър от различно поле, като автомобилна електроника, аерокосмическо пространство, медицински изделия и т.н.

Ключови предимства:
Усъвършенствана конформална машина за покритие:
Напълно автоматизираната система може автоматично да открие първоначалното разстояние и ширината на покритието, новият вентилационен клапан за атомизиране може да достигне по -точно покритие и да поддържа персонализиране.

PCBA Coating Conveyor:

UV светлината отвътре може точно да открие площта на покритието.

Високопроизводителна фурна за втвърдяване:
Подходящите втвърдяващи фурни могат да бъдат адаптирани според характеристиките на продуктите на клиента.

Успешно случаи и услуги след продажбата

Едно гише за интелигентно фабрично решение за производство на LED осветление в Таджикистан

I.C.T доставя конформална линия на покритие с функция за връщане в Мексико

I.C.T Глобална техническа поддръжка за автомобилна електроника - Европа станция

Изпратете запитване сега

Защо да ни изберем

7*24 часа обслужване

За да се гарантира, че първият път за решаване на проблеми с следпродажбените клиенти.
Професионален технологичен екип

Персонализирано решение според изискванията на клиента за интелигентни фабрики
Услуга за локализация

Местно партньорско обслужване или I.C.T инженер отидете в фабриката за клиенти.
Отдалечена помощ

Свържете се с вашето оборудване чрез сигурни канали, разрешете проблеми, без да е необходимо посещение на място.

Свързано оборудване за конформално покритие

Автоматизирайте вашата PCB конформална линия на покритие със селективна конформална машина за покритие, IR и UV втвърдяваща фурна, транспортьори на покритие и други.
I.C.T има всичките ви нужди от решение за покритие на PCB.

PCBA машина за нанасяне на покритие

Често задавани въпроси относно конформните машини за покритие

Какво е конформалното покритие?

Конформното покритие е защитен филм, приложен към платки, за да се създаде бариера между замърсители и дъската. Той действа като изолационен слой, като същевременно защитава повърхността на PCB.
Какви са предимствата на автоматизираното селективно конформално покритие?

Консистенция на приложението: Автоматизираните селективни конформални машини за покритие, оборудвани със специализирани дюзи, гарантират прилагането на конформални покрития с изключителна точност и консистенция.
Намалени фабрични грешки: Използването на роботизирани системи за прилагане на конформални покрития значително намалява риска от фабрични грешки, което води до по -висококачествени продукти с по -малко повреди.
Намален труд: Ръчните процеси като записване, маскиране и пръскане на ръце, четкане или потапяне на PCBA са трудоемки и неефективни за производството на електроника със средно до голям обем. Автоматизацията оптимизира тези процеси.
Спестяващи разходи: Докато първоначалната инвестиция в автоматизирани конформни системи за покритие е по -висока от ръчните методи, спестяванията от намалена работна ръка, минимизирани материални отпадъци и увеличеното производство на производството води до бърза възвръщаемост на инвестициите.
Какво прави конформната машина за покритие?

Конформалната машина за покритие е система, която автоматизира прилагането на защитни покрития върху повърхностите на отпечатаните сглобки на платката (PCBAS). Тези машини са проектирани за висока точност и са идеални за нанасяне на покрития повтарящо се, гарантирайки постоянно качество и надеждност. Тази автоматизация е от съществено значение за поддържането на издръжливостта и дълголетието на PCBAS чрез осигуряване на равномерно покритие и защита срещу факторите на околната среда.
Как се пръска конформално покритие?

Конформното покритие се прилага върху повърхността на сглобките на печатна платка (PCBA) или ръчно с конформен пистолет за пръскане на покритие или по -в идеалния случай, като се използва специализирана автоматизирана роботизирана система. Тази система използва комбинация от пръскане на клапани, за да приложи покритията с висока точност и качество, използвайки различни модели на спрей за постигане на желания ефект на покритие.
Какво прави конформното покритие?

Конформалното покритие защитава електрическите компоненти на PCB или PCBA и спомага за предотвратяване на повреда в предвидената му среда. Той действа като бариера срещу фактори като прах, влага, температурни колебания и физически шок. Различните видове конформални покрития са формулирани за справяне с специфични предизвикателства в областта на околната среда, като гарантират издръжливостта и надеждността на електронния сглобяване.

Ето някои от вашите притеснения:

В I.C.T разбираме, че закупуването на покритие се предлага с много въпроси. Екипът ни е готов с експертни решения, за да се справи с всичките си притеснения и да гарантира, че вземете най -доброто решение за вашите нужди.

Въпрос: Има ли наклонена дюза? Какво е наклона?

Отговор: Да, 0-35 градуса.
Въпрос:Прочиства ли се тръбата автоматично?

Отговор:Да, това е стандартна функция.
Въпрос: Има ли филтър или екран в машината за покритие, за да се предотврати всмуканото покритие в тръбата?

Отговор: Да, има филтър вътре в цевта на налягането.
Въпрос: Клапанът на селективната конформална машина за покритие ли се върти на 180 градуса пневматична или серво задвижвана?

Отговор: Това е серво шофиране. Внос
Въпрос: За лепило, силикон, акрил, полиуретан, UV, кой клапан трябва да използвам?

Отговор: Полиуретан, акрил и UV могат да използват клапана H-905, но силиконът изисква PDS на лепилото (спецификационен лист), за да потвърди вискозитета на лепилото. Моля, потвърдете, преди да препоръчате кой клапан да използвате.
Въпрос: Може ли да се напръска с спрей, точки, линии, кръгове и пълнежи с площ?

Отговор: Да, може.
Въпрос: Можете ли да предоставите на дюзи вискозитет от 3500cps?

Отговор: Да, нашият стандартен клапан D0100 се задвижва от сгъстен въздух и има специална структура за уплътняване на течности. Приложим диапазон на вискозитета: 30-6500cps
Въпрос: Каква е U-ос на Xyzu?

Отговор: U-ос е за сложни дъски. Използва се за регулиране на многоъгълния наклон на раздаващия клапан и покрива страничните позиции на средната дъска и високите компоненти.
Въпрос: Има ли CCD камера вътре в машината за покритие?

Отговор: Незадължително е. CCD се използва за позициониране на продукта.

Нашите автоматизирани конформни машини за покритие са специално проектирани за PCB и PCBAs, предлагащи високоточни селективни конформни разтвори за покритие.
Независимо дали се нуждаете от 4-оседна конформална машина за покритие, машина за конформално покритие на плота или оборудване, подходящо за UV втвърдяване, ние имаме перфектното приспособяване за вашите нужди.
I.C.T Осигурете широк спектър от конформни машини за покритие, включително тези за продажба, на едро и персонализирани опции, всички насочени към доставяне на най -добрата цена на конформната машина на покритието на нашите глобални клиенти.

Като водещи производители на конформни машини за покритие, I.C.T предлагат различни модели, включително селективни конформни машини за покритие, конформни машини за пръскане на покритие и други, помагайки на вашата производствена линия да постигне по -висока ефективност и качество.

Разгледайте нашите конформни машини за покритие и оферти за конформално покритие на PCB и се свържете с нас за най -новите цени и наличност.
