I.C.T-u2
I.C.T
| Количество: | |
|---|---|

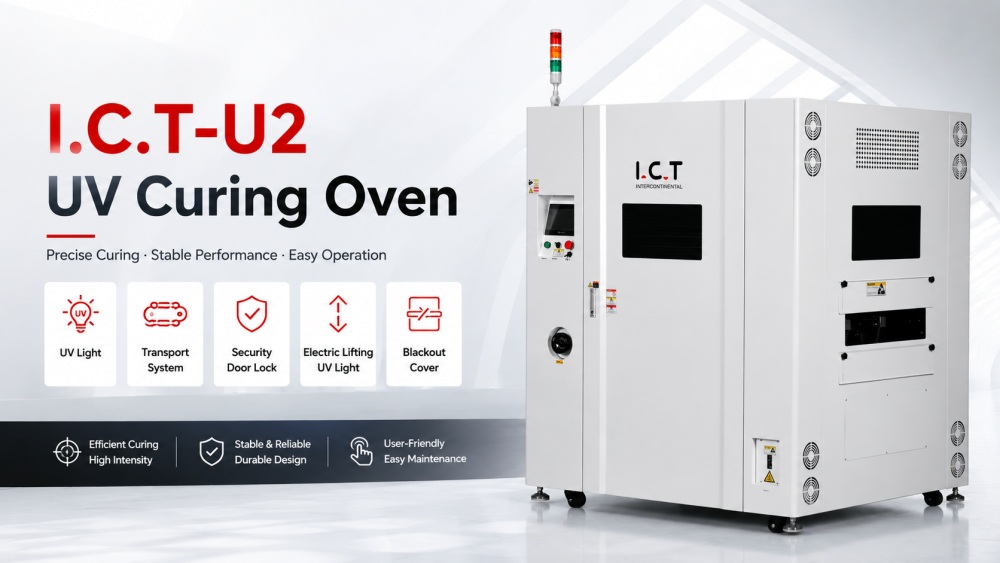

Пещта за UV втвърдяване I.C.T-U2 е създадена за бързо, равномерно втвърдяване на лепила, мастила, покрития и UV-чувствителни материали върху SMT PCB. Той разполага с масив от UVA лампи с висока мощност с независимо регулиране на височината, отразяващи панели за ефективно използване на енергията и незалепваща конвейерна система, задвижвана от стъпкови двигатели за стабилно транспортиране. Фурната побира печатни платки с ширина до 500 mm и височина ±100 mm, като поддържа натоварване от 5 kg на дъска. Независимото охлаждане осигурява безопасна изходна температура. Системата осигурява последователно втвърдяване, намалява дефектите и се интегрира безпроблемно в производствените линии за SMT SMD.

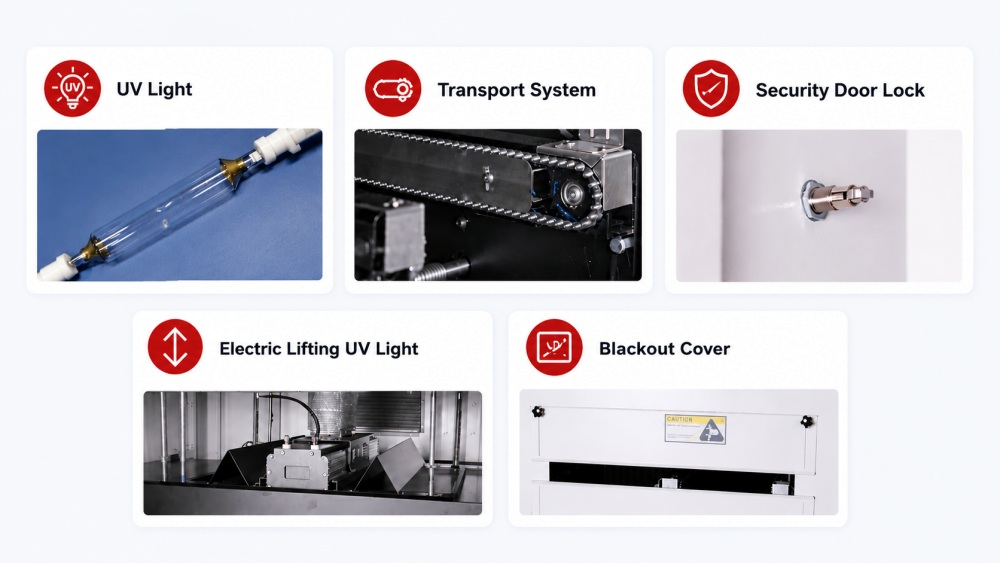

UV лампите осигуряват равномерно облъчване с високоинтензивна енергия. Всяка лампа може да бъде независимо контролирана за височина и време на експозиция. Отразителните панели увеличават използването на ултравиолетовите лъчи и намаляват консумацията на енергия. PID контролът на температурата осигурява точност ±1°C. Функциите за безопасност включват откриване на повреда на лампата, защита от прегряване и интегрирани аларми. Системата гарантира бързо, стабилно втвърдяване на лепила и покрития, като поддържа високопроизводително производство на SMT печатни платки, като същевременно запазва целостта на платката.
Конвейерната система използва вериги с тефлоново покритие със задвижване със стъпков двигател. Регулируемата скорост варира от 0,5 до 3,5 м/мин, а системата осигурява прецизно позициониране на дъската. Сензорите за оптични влакна откриват влизане и излизане на PCB, предотвратявайки засядане и неправилно подаване. Конструкцията поддържа дъски с височина до ±100 mm, ширина 500 mm и до 5 kg на дъска. Охлаждащите зони поддържат ниски изходни температури, намалявайки термичния стрес. Тази комбинация гарантира висока надеждност и постоянна производителност на втвърдяване в производствената линия на SMT PCB.
| Спецификации:
| Спецификации | I.C.T-u2 |
| Транспорт | Дълга щифтова верига от неръждаема стомана, 35B дължина на щифта 5 мм, добавете раздели от неръждаема стомана. |
| Система за управление | PLC+тъчскрийн |
| Скорост на транспортьора | 0,5~3,5m/мин |
| Количество UV светлина | 1 комплект |
| Мощност на UV светлина | 6Kw/комплект |
| UV източник на светлина | UVA Band |
| Дължина на UV светлина | 630мм, Дължина на дъгата 500мм |
| Дължина на основната вълна | 365nm |
| Максимална височина на PCBA | ± 100 мм |
| PCBA ширина | 50 ~ 500 мм, ръчна настройка, издържа на тегло от 5 кг |
| Метод на охлаждане | Въздушно охлаждане |
| Електрическо захранване | 3 фази, 380V 50Hz |
| Измерение | L1500*D1370*H1935mm |
| Тегло | Прибл. 450 кг |
* Данните са получени при околна температура от 25 ℃ и влажност от 60%.
| Не. | Артикул | Незадължително |
| Система за регулиране на ширината на релсата | Автоматично регулиране на ширината на двигателя | |
| Опционална функция | Линия за връщане на борда |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.
| Списък на оборудването за линия за нанасяне на PCBA покритие
I.C.T-U2 се интегрира с пълната линия за SMT покритие и дозиране на I.C.T. Свързаното оборудване включва струйни дозатори, машини за конформно покритие, пещи за UV втвърдяване, конвейери за печатни платки, AOI инспекция и системи за депанелиране. Фурната се справя с контролирано втвърдяване, докато машините за нанасяне на покритие защитават по-широки повърхности. AOI проверява качеството, а депанелирането разделя готовите печатни платки. Заедно тези машини образуват непрекъснат работен процес, който оптимизира производителността, намалява материалните отпадъци и осигурява последователно втвърдяване и изсушаване на PCB.
| Име на продукта | Предназначение в линията за покритие на PCBA |
|---|---|
Нанася прецизни защитни покрития върху печатни платки за прахоустойчива, водоустойчива и взривоустойчива защита. | |
Втвърдява покритията с IR или UV светлина, осигурявайки трайна и силна защита. | |
Пренася плавно печатните платки през линията за нанасяне на покритие за ефективна обработка. | |
Осигурява и съхранява печатни платки за производствената линия, като осигурява гладко въвеждане и извеждане. | |
| Конформно покритие AOI | Проверява качеството на покритието и открива дефекти, за да гарантира високи стандарти. |
| Видео за успеха на клиента
През април 2026 г. I.C.T внедри пълна SMT производствена линия за португалски производител на автомобилна електроника. Инженерите извършиха монтаж на място, калибриране на линията и практическо обучение на оператори. Те насочваха екипа към работата на пещта, обработката на конвейера и рутинната поддръжка. Клиентът похвали гладката инсталация, надеждната работа на фурната и ясното практическо обучение. Операторите успяха да управляват линията ефективно, осигурявайки последователно втвърдяване на всички видове печатни платки и покрития по време на производството.
| Поддръжка за обслужване и обучение
I.C.T осигурява поддръжка за цялостни SMT фабрични операции, а не само за отделни фурни. Преди доставката инженерите преглеждат типа печатна платка, материала, целевия изход, работното пространство и бъдещото разширение. След инсталирането поддръжката включва пускане в експлоатация, обучение на оператори, насоки за поддръжка и оптимизация на процеса. Инженерите гарантират безпроблемното интегриране на пещта за UV втвърдяване с оборудване за нанасяне на покритие, дозиране, инспекция, манипулиране и депанелиране. Новите фабрики получават насоки от оформлението до пробното производство. Съществуващите фабрики се възползват от подобрен работен процес, балансирана работа на линията и надеждно високопроизводително SMT PCB втвърдяване.
| Какво казват нашите клиенти
Клиентите ценят I.C.T за практически насоки и бърза реакция. Инженерите предоставят ясни инструкции, намалявайки грешките и ускорявайки готовността на оператора. Защитната опаковка гарантира безопасна доставка на дълги разстояния. Техническите въпроси, възникващи по време на монтажа или производството, се решават незабавно от координирани търговски и инженерни екипи. Клиентите печелят доверие, когато пускат нови линии, поддържат висока производителност и постигат постоянно, висококачествено втвърдяване на лепила, мастила и покрития.
| Сертификати и стандарти
I.C.T-U2 UV Curing Oven е сертифицирана по CE и отговаря на международните стандарти за безопасност. Контролът на качеството включва инспекция на компоненти, проверка на сглобяването, функционално тестване, потвърждение на опаковката, проследяване на пратката, записи за инсталиране и следпродажбено обслужване. Изчерпателните процедури осигуряват надеждна, повтаряща се ефективност на втвърдяване, минимизират оперативния риск и поддържат постоянни висококачествени резултати при производството на печатни платки SMT.
| Относно компанията и фабриката I.C.T
I.C.T доставя цялостни решения за SMT, DIP, покритие, дозиране, сглобяване, роботика и интелигентни фабрики. Вътрешните екипи за научноизследователска и развойна дейност, производство, инженеринг, продажби и обслужване подпомагат клиентите от планирането до стабилното производство. I.C.T е обслужвал глобални клиенти с доставка на оборудване, инсталиране, обучение и оптимизация на процеси. Освен доставката на машини, I.C.T помага за изграждането на фабрики от 0 до 1 и надгражда съществуващите линии от 1 до 10, осигурявайки мащабируеми, прецизни и надеждни системи за производство на SMT печатни платки.
