T550+IR4+Convryor
I.C.T
conformal coating machine for PCB
| Количество: | |
|---|---|
| I.C.T Машина за конформно покритие за PCB
Машината за конформно покритие I.C.T за PCB поставя висок стандарт за лесна и бърза защита на платката. Той използва просто програмиране и бързи промени в настройката, за да даде най-добри резултати. Тази машина пасва на печатни платки от 50x50 до 450x460 mm. Движи се по траектории X=450 mm, Y=450 mm и Z=100 mm. Потребителите могат свободно да редактират маршрутите на пръскане, като екранът показва ясни пътеки. За много дъски, той копира или отразява бързо следите. Проследява изхода и времето автоматично. Като автоматична машина за селективно покритие на печатни платки, тя работи добре в захранващи устройства, промишлени контроли, LED светлини, автомобилна електроника и др. Той отговаря на всички видове нужди със силна ефективност и ниски отпадъци.
| Характеристика
Проектиране на преносна система
Предавателната система започва със здрава платформа, която поддържа машината за конформно покритие за PCB стабилна по време на работа. Той използва внесени серво мотори и драйвери за гладка мощност. Серво моторът плюс настройката на плъзгащата се релса дава точни движения X/Y/Z и висока точност на повторение. Специално покритие срещу прах предпазва винта и релсата от замърсяване, така че поддръжката остава лесна. Гъвкавите вериги на резервоара поддържат всички тръби и кабели чисти и безопасни. Този дизайн намалява повреди и помага на машината да работи надеждно в натоварени фабрики. Като цяло поддържа прецизна работа за дълги часове без проблеми.
Ефективност на транспортната система
Транспортната система в машината за конформно покритие за печатни платки използва специална верига, за да спре платките от залепване или задръстване. Двигателите контролират скоростта и спират много внимателно. Цилиндричните скоби държат печатните платки здраво, така че да не се изместват по време на процеса. Ширината на направляващата релса се променя полуавтоматично, позволявайки на дъските да влизат и излизат с лекота. Шината с вериги и профили се справя с тежки дъски без огъване. Тази настройка пасва добре на автоматичната машина за селективно покритие на печатни платки в линии с голям обем. Осигурява плавен поток и повишава ежедневната производителност.
Усъвършенствано покритие с двоен клапан
Системата за нанасяне на покритие има настройка с двоен клапан за трудни задачи с PCBA в машината за конформно покритие за PCB. Той включва типове като H-808 за фини точки върху малки части в светодиоди и джаджи, H-818 за широки филми върху автомобилни дъски и H-828 за дебели слоеве върху захранващи блокове. Модулните части сменят вентилите за по-малко от 2 минути за бързи промени. Опционалната U-ос се завърта на 360° и се накланя до 45° за покриване на твърди места. Вградената UV лампа проверява пръскането на живо, а CCD визията добавя точно прицелване. Това намалява отпадъците с 20-30% и осигурява дори защита IP67.
Надеждност на системата за управление
Системата за управление подрежда частите интелигентно с ясни етикети за бързи проверки и поправки в машината за конформно покритие за PCB. Той използва високо прецизни серво части за постоянна работа. Дизайнът за разпространение на топлината с въздушен поток го охлажда добре. Режимът PC plus контролна платка повишава общото доверие. Това поддържа операциите гладки и без грешки. Той се вписва в пълни SMT линии без проблеми.
Простота на операторската система
Операторската система настройва нови програми за по-малко от 10 минути и променя редовете за по-малко от 2 в Windows 10. Приветливият софтуер напътства потребителите с лесни стъпки и съвети. Показва на живо работните пътеки за ясни изгледи. CCD зрението помага като добавка. Платформата регулира височината за всички потребители. Това прави машината за конформно покритие за PCB лесна за научаване и използване ежедневно. Спестява време и намалява нуждите от обучение.
Усъвършенствана система за покритие с двоен клапан
Машината за конформно покритие за PCB разполага с дизайн с двоен клапан за по-сложни платки и приложения. Подхожда на автоматичната машина за селективно покритие на печатни платки с модулни части, които разменят телата на клапаните бързо за различни продукти. Опционалната U-ос и наклонът правят покритието лесно дори върху здрави PCBA форми. Вградената UV лампа дава ясна представа за работното състояние. CCD визията идва като добавка за по-добро прицелване. Тази настройка се справя с различни нужди от пръскане с висок контрол. Потребителите избират от видове като H-808 за малки пулверизирани точки върху фини части, H-818 за широки ветрилообразни филми върху големи площи и H-828 за дебели слоеве с висок поток. Всеки клапан отговаря на специфични задачи за намаляване на отпадъците и повишаване на качеството. Като цяло, той осигурява гъвкава, надеждна защита в една система.
| Спецификация
| Селективни конформални машини за покритие | ||||
| Модел | I.C.T-T550 | I.C.T-t550u | I.C.T-T600 | I.C.T-t650 |
| Брой клапани | 2 (вентил за пулверизиране 1 глава, прецизен клапан 1 глава) | 2 (вентил за пулверизиране 1 глава, прецизен клапан 1 глава) | 2 (глава на пулверизатор 2) | 4 (вентил за пулверизиране 2 глава, прецизен клапан 2 глава) |
| Метод на контрол | PC + карта за управление на движението | |||
| Брой шпиндели | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Размер на печатни платки | 50*50 ~ 450*460mm | |||
| Шпинделно задвижване | Внесен серво мотор + сачмено-винтов модул | |||
| Автоматично почистване на клапаните | с 5L резервоар за налягане | |||
| Захранване | AC 220V±10%, 50/60HZ, 2.2KW | |||
| Измерение | L910*W1600*H1700MM | |||
| Нетно тегло | 1000 кг | |||
| за нанасяне на покрития Списък на оборудването на линията

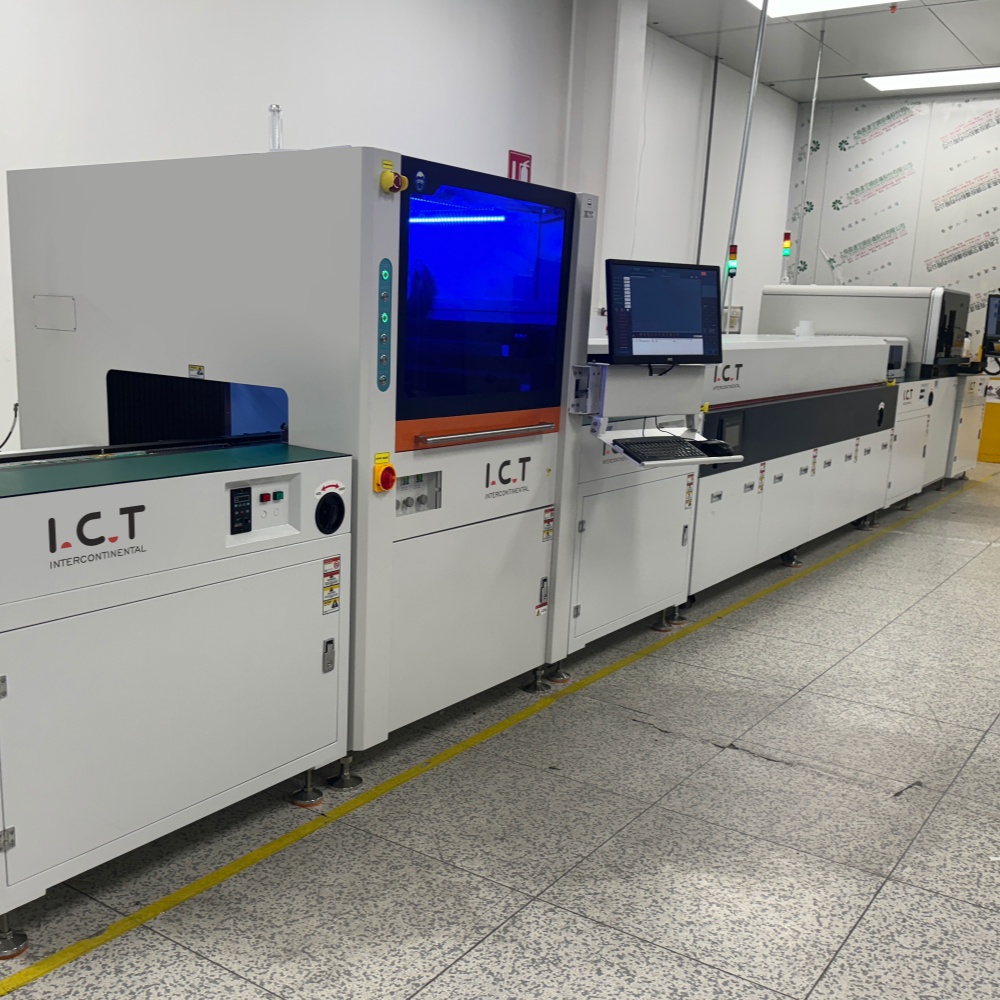

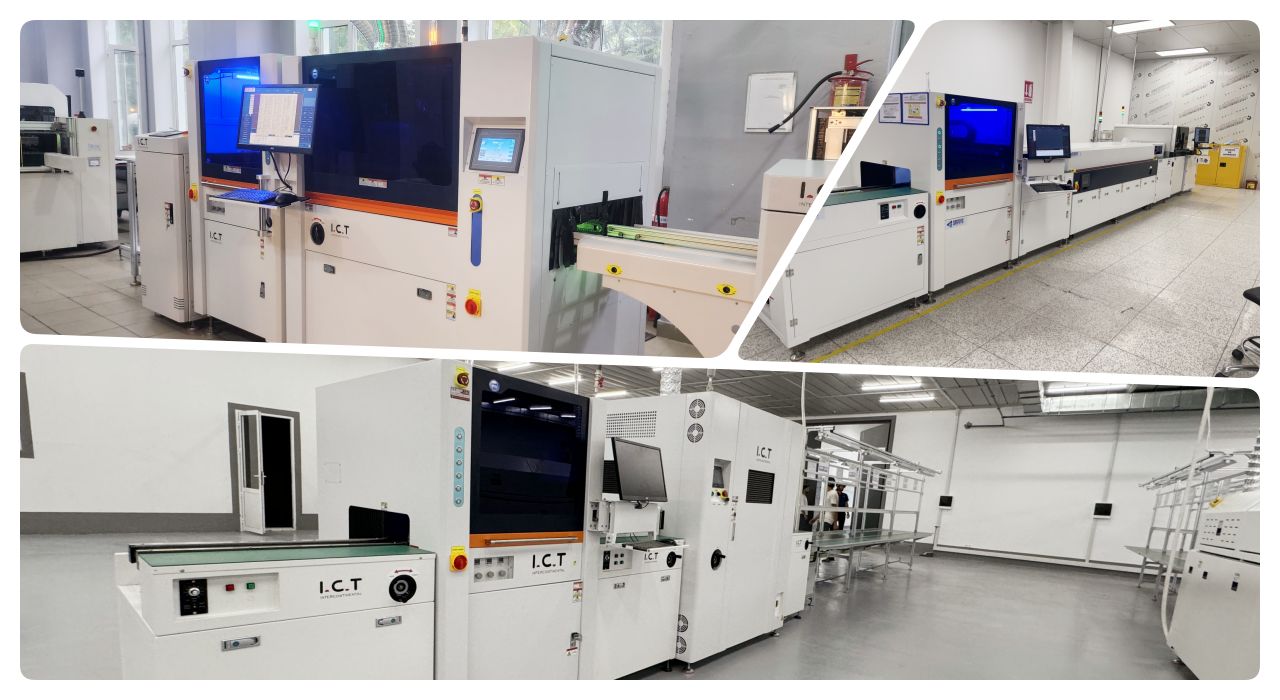

Нашата PCBA Coating Line предлага модерни инструменти за ефективна и прецизна защита на печатни платки. Напълно автоматизираната линия за нанасяне на покритие включва машина за селективно нанасяне на покритие за точно нанасяне, пещ за втвърдяване за трайни покрития, AOI за проверки на качеството, повдигач и флипер за гладка работа и конвейерна система за безпроблемно производство.
Тази висококачествена линия за покритие PCBA осигурява стабилна работа, надеждно прахоустойчиво, водоустойчиво и взривоустойчиво покритие, отговарящо на разнообразни индустриални нужди. С модулен дизайн и глобална поддръжка от I.C.T, той подобрява производителността при задачи със защитно покритие.
| Име на продукта | Предназначение в линията за покритие на PCBA |
|---|---|
Нанася прецизни защитни покрития върху печатни платки за прахоустойчива, водоустойчива и взривоустойчива защита. | |
Втвърдява покритията с IR или UV светлина, осигурявайки трайна и силна защита. | |
Пренася плавно печатните платки през линията за нанасяне на покритие за ефективна обработка. | |
Осигурява и съхранява печатни платки за производствената линия, като осигурява гладко въвеждане и извеждане. | |
| Конформно покритие AOI | Проверява качеството на покритието и открива дефекти, за да гарантира високи стандарти. |
| Видео за успеха на клиента
Нашият инженер отиде в Европа за SMT помощ в автомобилната електроника. Клиентът изгражда табла за управление и получава пълен комплект от I.C.T, включително машината за конформно покритие за PCB в линия за нанасяне на покритие със зареждащо устройство, UV пещ и разтоварващо устройство. Те също така добавиха вълново запояване и проверки на AOI. Инженерът настрои и настрои всички съоръжения на място. Той научи персонала как да го управлява, поправя и да се грижи за него. При пробни пускания той поправи проблеми с потока и настрои за най-високо качество. Това позволява на клиента бързо да започне силно производство. Видеото заснема демонстрацията на инсталиране и гладко покритие.
| Услуги и обучение
I.C.T предоставя пълна инсталация и поддръжка на машината за конформно покритие за PCB. Нашите професионалисти обучават екипи за настройка, ежедневна употреба и бързи поправки. Отговаряме бързо на обаждания с дистанционна помощ или посещения на място. Уроците обхващат редакции на програми и чисти процедури. Ние съхраняваме части за лесен достъп. Това изгражда клиентски умения и поддържа линиите да работят добре. В дългосрочен план проверяваме и актуализираме, за да отговаряме на нуждите. Намалява рисковете и повишава стойността от първия ден.
| Какво казват клиентите
Клиентите аплодират нашите инженери за интелигентни поправки и бързи пътувания. Те оценяват машината за конформно покритие за печатни платки високо за равномерно пръскане и скорост. Опаковката остава безопасна при транспортиране без повреди. Отговаряме на въпроси за часове, облекчавайки притесненията. Силните фигури увеличават продукцията си ежедневно. Мнозина казват, че това е техният най-добър избор за надеждност.
| Сертификати и стандарти
I.C.T печели одобрения CE, RoHS и ISO9001 за безопасно, екологично оборудване. Притежаваме патенти върху ключови технологии като смяна на клапани. Всички машини преминават тежки тестове преди изпращане. Това поддържа най-високите стандарти във всяка единица.
| Относно компанията и фабриката I.C.T
I.C.T води със собствени R&D и изграждане, подкрепени от 89 квалифицирани служители. От 2012 г. насам се развиваме бързо с $30 милиона средства и 8 клона. Над 1600 клиенти в 72 нации разчитат на нас. Фабриките използват строги проверки и системи за качество за безупречна продукция. Ние покриваме SMT, покритие и сглобяване по целия свят с помощ на едно гише.
