I.C.T-W2
I.C.T
| Количество: | |
|---|---|

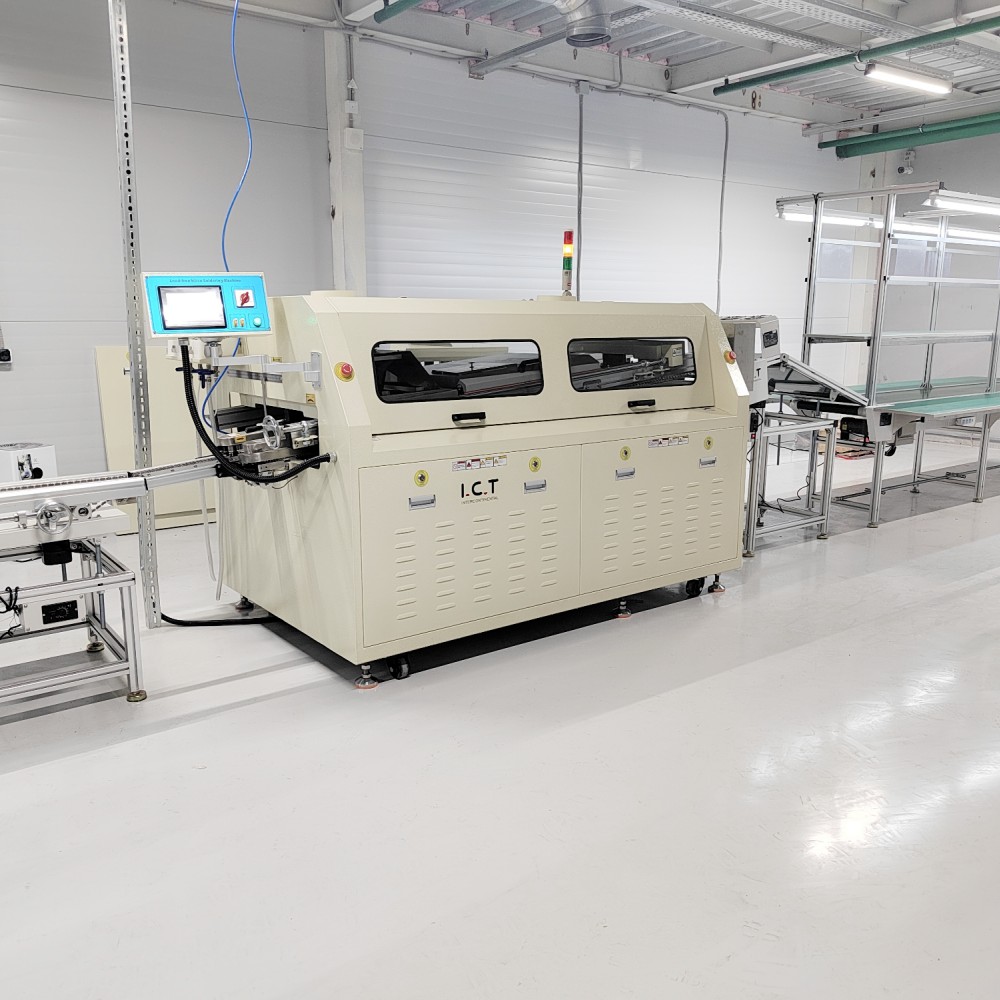

| Безоловна машина за запояване с вълна Smt – Професионална машина за запояване с вълна
I.C.T Машината за безоловно вълново запояване W-series Smt е машината за потапяне на сърцевина за производствени линии за SMT DIP. Тази машина за запояване smt използва японска прецизна дюза Kuroda за точно нанасяне на флюс, напълно независими хоризонтални нагревателни зони за стабилен контрол на температурата и енергоспестяващ дизайн, който поддържа нормална мощност само на 7kW. Опционалната азотна защита отговаря на висококачествените безоловни стандарти. Широко прилагана в автомобилната електроника, интелигентни измервателни уреди и потребителски продукти, тази Smt безоловна машина за запояване с вълна предлага изключителна производителност за модерни SMT DIP линии.
| Функция

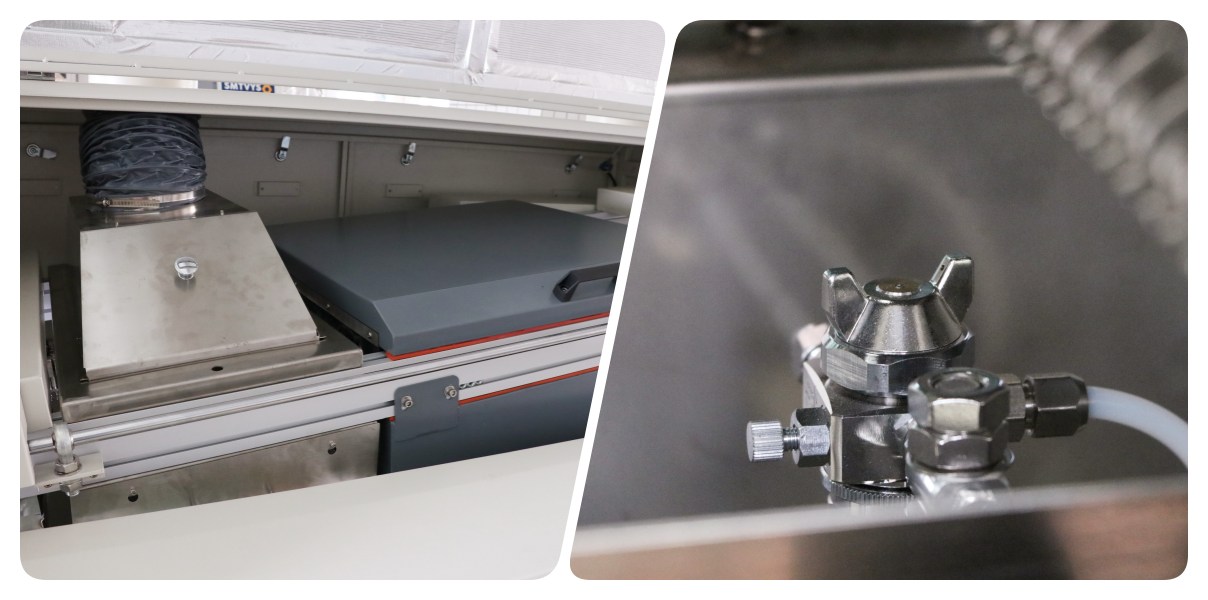

Японската дюза Kuroda с регулируема площ на разпръскване и пирамидален филтър осигурява равномерен флюсов слой с ниска консумация на всеки цикъл. Цифровият разходомер и резервоарът за стабилно налягане намаляват наполовина използването на потока и поддържат камерата чиста – основно предимство за Smt безоловна машина за запояване с вълна при непрекъснато производство на THT.

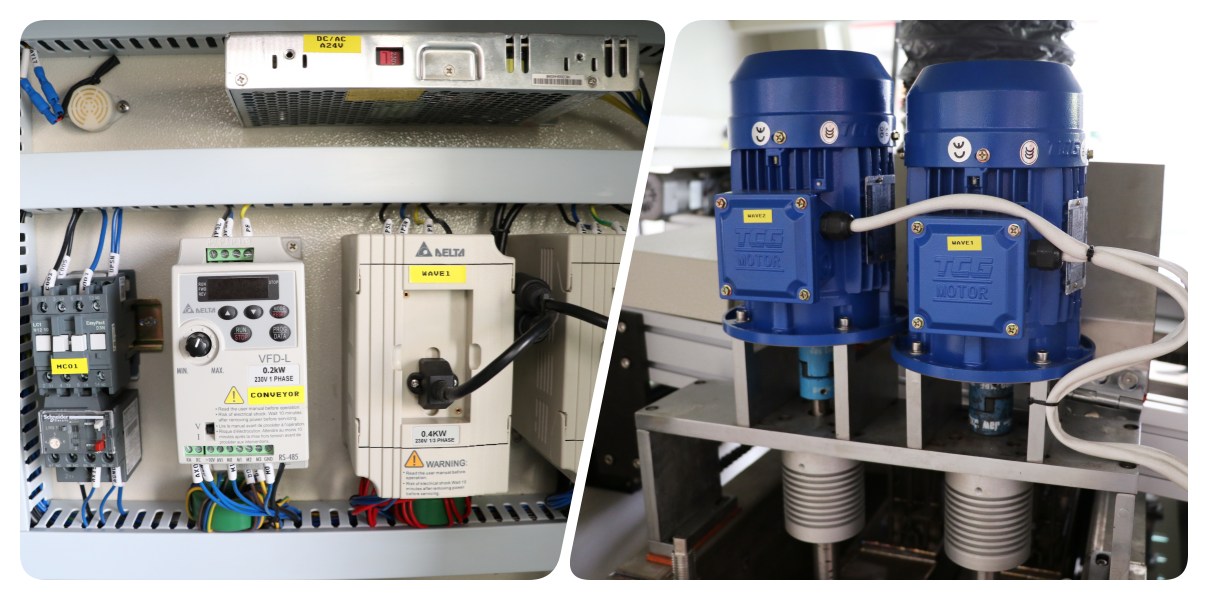

Независима защита от прегряване на трета страна плюс PLC+PID управление със затворен контур осигуряват множество защитни слоеве. Наблюдение в реално време и незабавно аварийно спиране защитават операторите и оборудването по време на 24-часова работа на DIP Wave Soldering Machine.
Независими хоризонтални нагревателни зони със затворен път на горещ въздух и токоизправителни плочи гарантират идеално равномерна температура по цялата дъска. Загряването отнема само около 15 минути и нормалната мощност остава на 7kW – най-икономичното отопление сред подобни машини за запояване.
| Списък на оборудването на DIP линията
| Модел | W4 | W3 | W2 |
| Размер: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Тегло (кг) | Прибл.1500 кг | Прибл.1200 кг | Прибл.790 кг |
| Захранване | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Мощност при стартиране | 32kw | 24kw | 16kw |
| Операция Power | 12kw | 9kw | 7kw |
| Система за управление | Plc | ||
| Система за пръскане | |||
| Метод на предаване | Стъпков двигател | ||
| Налягане на пръскане | 0,25Mpa--0,4Mpa | ||
| лукс поток | 10--100ml/мин | ||
| Диаметър на ауспуха | Φ200 мм | ||
| Изпускателен капацитет | 25m3/мин | ||
| Система за предварително загряване | |||
| Режим на предварително загряване | Горещ въздух | ||
| Режим на управление | PID + SSR | ||
| Зона за предварително загряване | 4 | 3 | 2 |
| Дължина на предварително загряване | 1800 мм | 1600 мм | 1200 мм |
| Предварително загряване Temp. | (Стайна температура) -250°C | ||
| Време за загряване (мин) | Прибл. 15 минути (настройка 150°C) | ||
| Конвейерна система | |||
| Размер на печатната платка: LxW (mm) | Мин.:80x60mm; Макс.: 400х300 мм | ||
| Скорост на транспортьора | 0-2000 (мм/мин) | ||
| Височина на транспортьора | 750+/-20 (mm) | ||
| Пръст | Нокът с двойна кука (стандартен) | ||
| Контрол на ширината на конвейера | Ръчно | ||
| Ъгъл на конвейера | 4~7 градуса | ||
| Система за запояване | |||
| Стил за запояване | Механично моторно задвижване | ||
| Материал на съда за запояване | Пълен титан (стандартен FT) | ||
| Температура на съда за спояване | 300 ° C. | ||
| Капацитет на съда за спояване | Безоловен 350 кг | Безоловен 300 кг | Безоловен 250 кг |
| Други | |||
| Система за почистване на пръстите | Четка | ||
| Списък на оборудването на DIP линията

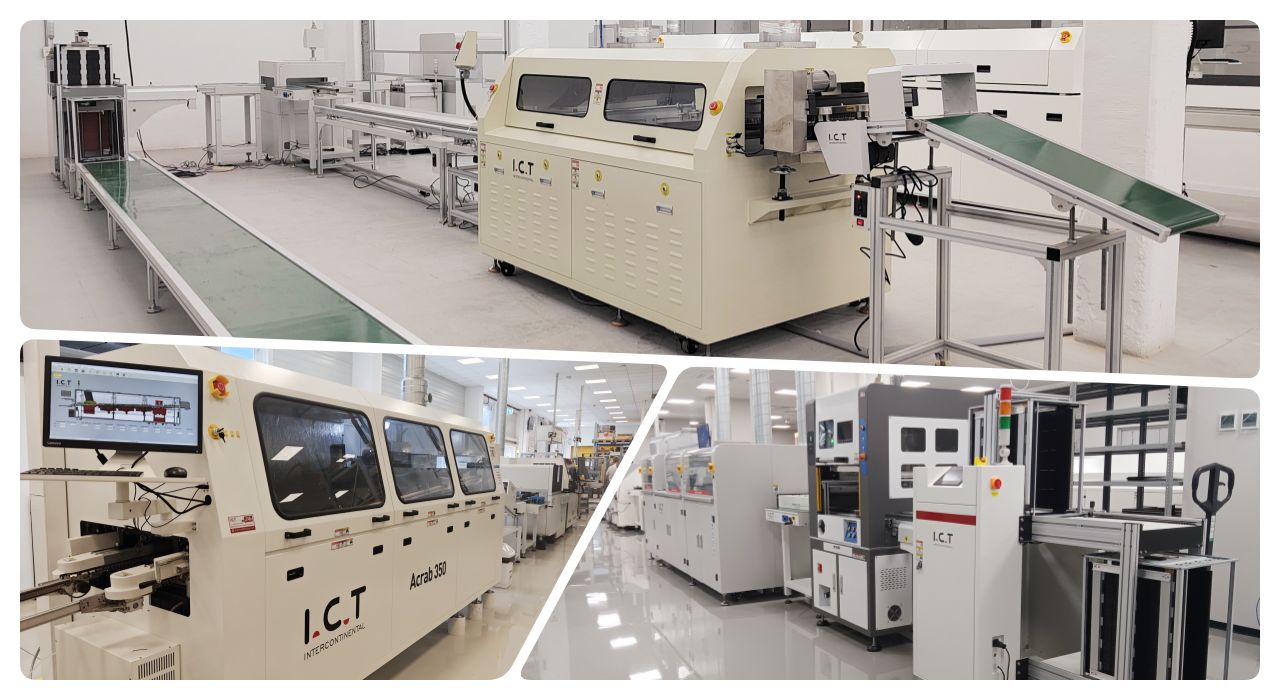

Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
Фабрика за интелигентни измервателни уреди в Уругвай се нуждаеше от надеждна машина за запояване на smt, за да работи със сложни платки с големи компоненти в тяхната DIP линия. Доставихме машината за безоловно запояване с вълна W-series Smt и изпратихме инженери за пълна инсталация и обучение. Машината започна пълно производство само при 7kW с нулеви дефекти и перфектни фуги. Клиентът засне как машината за запояване работи безпроблемно и сподели как е подобрила драстично ежедневната им производителност. Този проект се превърна в модел за много производители на електроника в региона.
| Експертни услуги и обучение
I.C.T третира всяка безоловна машина за запояване с вълна Smt като начало на дългосрочно сътрудничество. Ние предоставяме безплатни съвети за фабрично оформление, настройка на процеса на място, курсове за обучение на местен език, доживотни софтуерни надстройки и резервни части от 8 глобални склада – гарантирайки, че вашата SMT DIP линия достига максимална ефективност с минимален риск.
| Похвала на клиента
Фабрики по целия свят хвалят нашата безоловна машина за запояване с вълна Smt за стабилната й ежедневна работа, изключително ниска консумация на електроенергия и перфектни резултати от запояване на сложни платки. Те специално споменават дървените каси за износ, които пристигат непокътнати след дълга доставка, незабавна дистанционна поддръжка от централата и колко лесно машината работи със съществуващото SMT DIP оборудване.
| Сертификати за качество
Всяка безоловна машина за запояване с вълна I.C.T Smt носи сертификати CE, CCC, UL, RoHS и ISO9001 плюс няколко патента за енергоспестяващи системи за отопление и флюс – давайки на клиентите пълна увереност в глобалното съответствие и техническо съвършенство.
| Относно компанията и фабриката I.C.T
I.C.T – Вашият надежден най-скъп партньор От 2012 г. I.C.T изгражда глобална платформа за кръстосани стойности за производство на електроника с индустриален парк от 12 000㎡ в Донгуан и 8 задгранични сервизни центъра. 89 служители, включително 20 старши инженери и $30 милиона регистриран капитал ни позволяват да овладеем всеки детайл от проектирането до доставката. Обслужвайки над 1600 клиенти в 72 държави с ценности 'Интегритет, просто, отворено, координация, споделяне', ние доставяме най-доверената вълнова машина за запояване и цялостни SMT DIP решения по целия свят.
