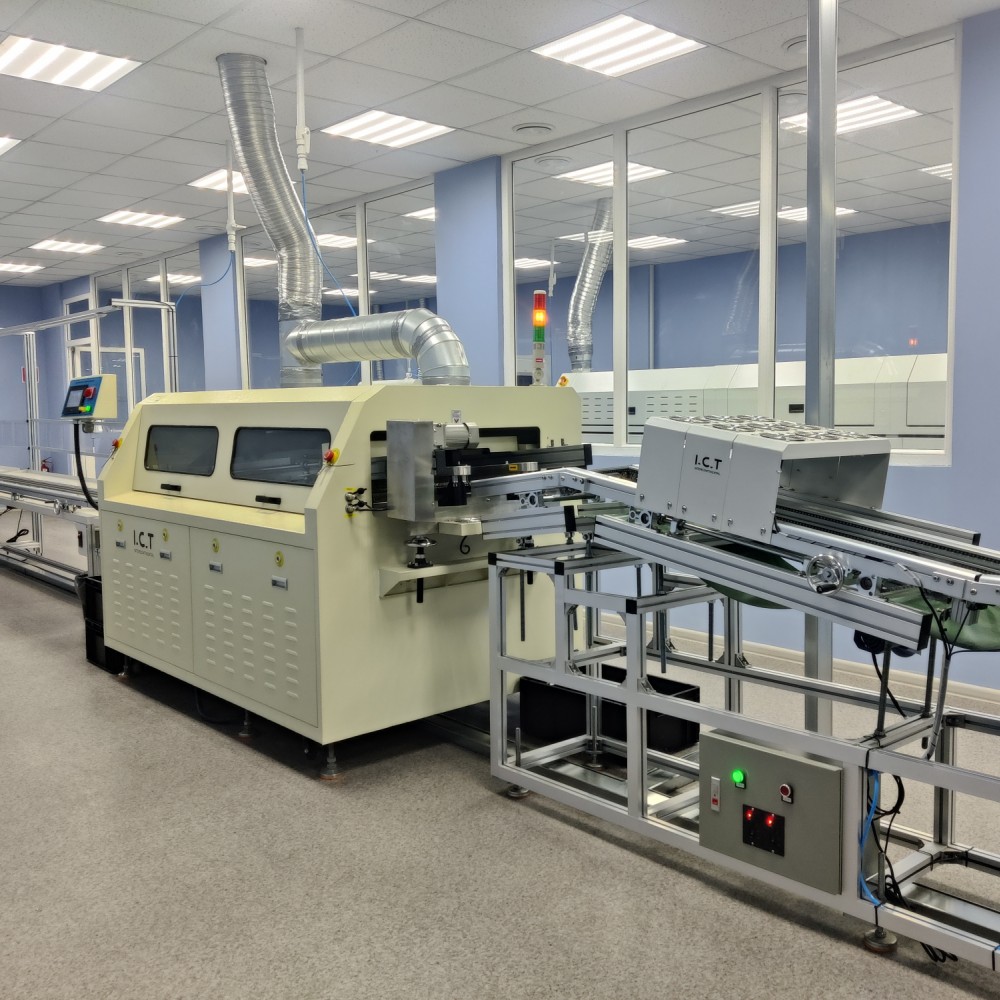

| DIP запояваща машина – Специална DIP запояваща машина за топлообменник
I.C.T Машината за DIP запояване W-серия е професионалната машина за нанасяне на покритие с горещо потапяне за THT производствени линии, специално проектирана за дебели дъски и големи медни площи като топлообменници. Тази машина за DIP запояване използва японска прецизна дюза Kuroda за равномерен поток, напълно независими хоризонтални нагревателни зони за точни температурни криви и енергоспестяващ дизайн, за да поддържа мощността само на 7kW. Опционалната азотна защита осигурява перфектни безоловни съединения на тежки компоненти. След дългосрочна употреба във фабрики за топлообменници по целия свят, тази DIP запояваща машина се превърна в първия избор за клиенти, които се нуждаят от здрава и стабилна потапяща запояваща машина.
| Функция
Японската дюза Kuroda с регулируема площ на разпръскване и пирамидален филтър осигуряват стабилно, нискоотпадъчно флюсово покритие дори върху големи топлообменни платки. Дигитален контрол на потока и резервоар под налягане поддържат подаването на поток постоянно – идеално за специална DIP запояваща машина за топлообменник в непрекъснати THT линии.
Независима защита от прегряване на трета страна плюс PLC+PID управление със затворен контур осигуряват пълно резервно копие на безопасността. Мониторингът в реално време и незабавното аварийно спиране защитават операторите и цялата машина за нанасяне на покритие с горещо спояване по време на 24-часово производство.
Напълно независими хоризонтални нагревателни зони със затворен път на горещ въздух и токоизправителни плочи създават идеално равномерна температура върху дебели медни плоскости. Загряването отнема само около 15 минути и нормалната мощност остава на 7kW – най-мощното нагряване сред подобни DIP запояващи машини.
| Списък на оборудването на DIP линията
| Модел | W4 | W3 | W2 |
| Размер: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Тегло (кг) | Прибл.1500 кг | Прибл.1200 кг | Прибл.790 кг |
| Захранване | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Мощност при стартиране | 32kw | 24kw | 16kw |
| Операция Power | 12kw | 9kw | 7kw |
| Система за управление | Plc | ||
| Система за пръскане | |||
| Метод на предаване | Стъпков двигател | ||
| Налягане на пръскане | 0,25Mpa--0,4Mpa | ||
| лукс поток | 10--100ml/мин | ||
| Диаметър на ауспуха | Φ200 мм | ||
| Изпускателен капацитет | 25m3/мин | ||
| Система за предварително загряване | |||
| Режим на предварително загряване | Горещ въздух | ||
| Режим на управление | PID + SSR | ||
| Зона за предварително загряване | 4 | 3 | 2 |
| Дължина на предварително загряване | 1800 мм | 1600 мм | 1200 мм |
| Предварително загряване Temp. | (Стайна температура) -250°C | ||
| Време за загряване (мин) | Прибл. 15 минути (настройка 150°C) | ||
| Конвейерна система | |||
| Размер на печатната платка: LxW (mm) | Мин.:80x60mm; Макс.: 400х300 мм | ||
| Скорост на транспортьора | 0-2000 (мм/мин) | ||
| Височина на транспортьора | 750+/-20 (mm) | ||
| Пръст | Нокът с двойна кука (стандартен) | ||
| Контрол на ширината на конвейера | Ръчно | ||
| Ъгъл на конвейера | 4~7 градуса | ||
| Система за запояване | |||
| Стил за запояване | Механично моторно задвижване | ||
| Материал на съда за запояване | Пълен титан (стандартен FT) | ||
| Температура на съда за спояване | 300 ° C. | ||
| Капацитет на съда за спояване | Безоловен 350 кг | Безоловен 300 кг | Безоловен 250 кг |
| Други | |||
| Система за почистване на пръстите | Четка | ||
| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
Нашият екип отлетя до Уругвай, за да помогне на голям производител на интелигентни измервателни уреди да инсталира машината за DIP запояване W-серия на тяхната натоварена THT линия. Фабриката се нуждаеше от силно безоловно запояване за сложни платки с големи компоненти. След три дни внимателна настройка и обучение на местни оператори, DIP машината за запояване работи на пълен капацитет със само 7kW мощност и нулеви дефекти. Клиентът засне цялата линия в експлоатация и похвали чистите фуги, ниските експлоатационни разходи и нашата професионална поддръжка – този проект сега е популярна референция за фабрики за топлообменници и интелигентни измервателни уреди в Латинска Америка.
| Експертни услуги и обучение
Ние предлагаме партньорство от край до край за всяка DIP запояваща машина: подробно планиране на линията, въвеждане в експлоатация на място от опитни инженери, персонализирани програми за обучение на оператори и 7×24 дистанционно наблюдение. Независимо дали имате нужда от резервни части за машина за покритие с горещо спояване или оптимизация на процеса, нашата глобална складова мрежа гарантира доставка в рамките на 48 часа.
| Похвала на клиента
Производителите на топлообменници особено харесват нашата DIP машина за запояване за работа с дебели медни платки без мостове или ледени висулки. Те подчертават изключително ниската сметка за електричество, здравата механична структура, бързата доставка на резервни части и най-доброто съотношение цена-производителност сред подобни специални DIP запояващи машини за топлообменник.
| Сертификати за качество
Всички модели I.C.T DIP запояващи машини притежават пълни сертификати CE, CCC, UL, RoHS и ISO9001, плюс над десет патента за изобретения за пестене на поток и технология за нагряване, отговарящи на най-високите световни стандарти за безопасност и опазване на околната среда.
| Относно компанията и фабриката I.C.T
Със седалище в Dongguan с модерна фабрика от 12 000㎡ и 89 специализирани служители (включително 20 старши инженери), I.C.T е доверен партньор за пълна линия за SMT и DIP оборудване от 2012 г. Ние обслужваме повече от 1600 активни клиенти в 72 страни чрез 8 клона и множество задгранични складове. От първоначалната консултация до доживотните надстройки, ние се фокусираме върху предоставянето на решения с реална стойност и нулев риск за всеки потребител на машина за запояване с потапяне по целия свят.
