Принтер за паста на спойка

Независимо дали търсите пълна автоматизация, прецизна повторяемост или лесна гъвкавост
I.C.T има принтер за паста за спойка, който може да отговори на вашите специфични нужди.
От ниско, до средна, до сглобяване на PCB с голям обем, машината I.C.T ще осигури надежден печат на пастата на спойка.

Принтери за паста за спойка

I.C.T произвежда и доставя високо прецизни SMT принтери за шаблони за PCB сглобяване.


В индустрията на SMT принтерите за паста за спойка са от решаващо значение за процеса на сглобяване на печатни платки (PCBs).
SMT принтерите точно прилагат паста за спойка към PCB, като гарантират оптимално поставяне на компоненти. Тяхната прецизност влияе пряко върху качеството и надеждността на крайния продукт, намалявайки дефектите и повишава ефективността на производството. С напредъка на технологиите, съвременните принтери за паста на спойка предлагат висока скорост, гъвкавост и удобна за потребителя работа, което ги прави от съществено значение за изпълнение на нуждите на днешната бързо развиваща се производствена среда.

Автоматичен печат 4034

I.C.T-4034 Напълно автоматичен вграден SMT принтер за шаблон SMT



Размер на печатни платки: 50*50 ~ 400*340mm
Размер на рамката на шаблона: 470*370 ~ 737*737mm
Почистване: сухо, мокро, вакуум, ядро ​​на тръбата за почистване: 410mm*Ø20mm; Почистване на хартия: 380 мм*10м
Стандартна 2D проверка
Време за цикъл: <7,0 секунда

  • Приложение в сглобяване на печатни платки
    В процеса на сглобяване на PCB принтерът на пастата на спойка е критична първа стъпка. Еднообразното покритие на пастата на спойка директно влияе върху ефекта на запояване на компонентите. Чрез високоточният печат на пастата за спойка, принтерът на пастата на спойка може да гарантира, че има подходящо количество паста за спойка на всяка подложка, като по този начин подобрява степента на успех на разположението.
  • Въздействие върху ефективността на производството и качеството на продукта
    Използването на принтер за паста на спойка може значително да подобри ефективността на производството. Високата скорост и високата точност на автоматизираното оборудване за печат на паста за спойка правят възможно масовото производство и съкращават производствения цикъл. В допълнение, точното прилагане на пастата на спойка намалява вероятността от дефекти като късо съединение и студено запояване, като по този начин подобрява общото качество на продукта. Надеждните връзки за спойка не само подобряват производителността на борда, но и намаляват разходите за преработка и поддръжка.
Висока точност

SMT принтерите за шаблони са проектирани за изключителна точност, като се гарантира, че пастата на спойка се прилага равномерно върху всяка подложка. Тази прецизност е от решаващо значение за ефективното запояване, намаляване на вероятността от дефекти и повишаване на общата надеждност на продукта в печат на пастата на спойка.
Скорост и ефективност

Автоматизираните процеси на принтери за паста на спойка значително повишават скоростта на производството, като позволяват производството с голям обем, без да се компрометира качеството. Тази ефективност не само намалява общото време за производство, но също така спомага за спазването на строги срокове на пазара на конкурентната електроника.
Универсалност

Принтерите за паста на спойници могат да приспособят широк спектър от размери и видове на печатни платки, което ги прави изключително адаптивни към разнообразни производствени нужди. Независимо дали за малки партиди или мащабни операции, тези принтери са от съществено значение за многостранните приложения за печат на паста за спойка.
Намалени отпадъци

Като гарантира прецизно прилагане на пастата на спойка, принтерите на SMT Stencil минимизират излишното използване на материали. Това намаляване на отпадъците води до по -ниски оперативни разходи и допринася за устойчивостта на околната среда, което го прави интелигентен избор за производителите, фокусирани върху ефективността.
Интеграция с друго оборудване

Принтери за паста на спойка лесно се интегрират с друго SMT оборудване, като машини за прибиране и за запояване. Тази безпроблемна интеграция създава опростена производствена линия, подобрявайки работния процес и максимално максимално производителност в целия процес на печат на пастата на спойка.

SMT принтер за шаблон в SMT монтажна линия

I.C.T предлага разнообразие от автоматични принтери за паста на SMT Solder, включително напълно автоматични вградени и полуавтоматични модели, включващи Assist Vision.



Независимо дали търсите пълна автоматизация, прецизна повторяемост или лесна гъвкавост, I.C.T има принтер SMT Stencil, който може да отговори на специфичните нужди на вашата компания.
От ниско, до средна, до сглобяване на PCB с голям обем, машината I.C.T ще осигури надежден печат на пастата на спойка.


Моля, кажете ни максималния размер на платката на PCB на вашия продукт и ние ще конфигурираме подходящ принтер за SMT Stencil за вас.

  • Напълно автоматични принтери на SMT SMT

    Осигурете високоскоростен, прецизен печат с минимална човешка намеса, максимална ефективност и последователност за мащабно производство.

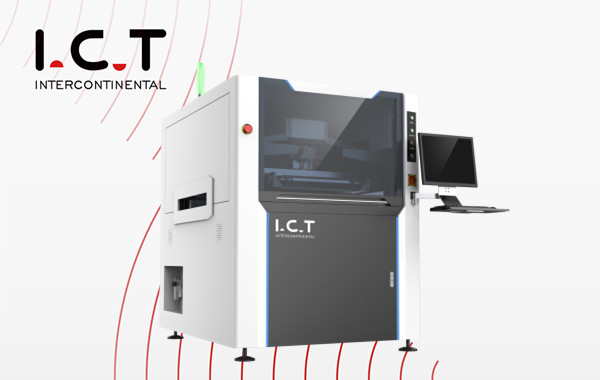

    Напълно автоматични принтери за шаблони


    Характеристики: Тези SMT принтери работят с минимална човешка намеса, използвайки напреднала автоматизация за задачи като подравняване на шаблони, разпределяне на паста и проверка. Те са оборудвани с функции като зрителни системи за прецизно подравняване и автоматични цикли на почистване.
    Приложения: Идеални за производствени среди с голям обем, напълно автоматичните принтери на SMT Stencil са идеални за производители, които искат да оптимизират ефективността и консистенцията. Те са добре пригодени за мащабно производство на електроника, където скоростта и прецизността са критични.





    Кликнете върху изображението, за да гледате видео на LED производствената линия.
    Спецификация на напълно автоматични принтери за шаблони SMT:

    Модел I.C.T-4034 I.C.T-5134 I.C.T-5151 I.C.T-6534
    Размер на рамката 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm
    Дебелина на рамката 25 ~ 40 мм
    Размер на печатни платки 50*50 ~ 400*340mm 50*50 ~ 510*340mm 50*50 ~ 510*510mm 50*50 ~ 650*340mm
    Регулиране на дебелината на PCB 0,4 ~ 6 мм (опция: 10 ~ 15 мм); Warpage <1%
    Дебелина на печатни платки Ръчна настройка
    Височина на транспорта 900 ± 20 мм
    Транспортна посока Ляво-дясно; Право-ляво; Лява ляв; Право-дясно
    Транспортна скорост Макс 1500 мм/с
    Система за поддръжка Магнитен щифт/нагоре Таблица Регулиран/Поддръжка на блок
    Система за почистване Сухо, мокро, вакуум
    Точност на печат ± 0,025 мм
    Захранване AC 220 ± 10%, 50/60Hz, 3kW
    Размер (mm) 1220*1355*1500 1220*1550*1500 1220*1355*1500 1330*1370*1500

  • Полуавтоматични принтери за шаблони SMT



    Предлагайте балансиран подход с автоматизирани функции и ръчно управление, което ги прави универсални за средномащабно производство и гъвкави размери на партидите.

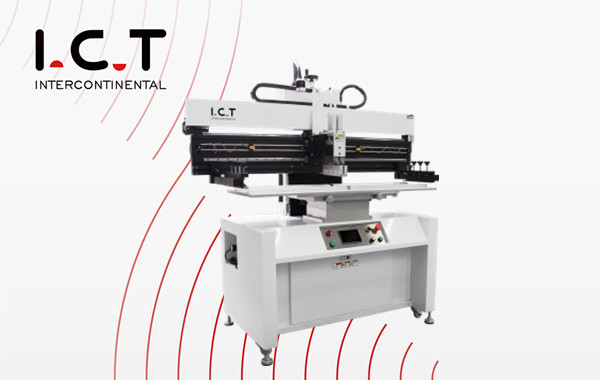

    Полуавтоматични принтери за шаблона

    Характеристики: Тези SMT принтери изискват известна ръчна работа, като зареждане на PCB и настройки за регулиране, като същевременно предлагат автоматизирани функции като пневматично паста за разпределяне и регулируема скорост на печат. Те осигуряват баланс на удобство и контрол.
    Приложения: Най-доброто за средномащабно производство, полуавтоматичните принтери на SMT SMT са подходящи за предприятия, които се нуждаят от гъвкавост в размерите на партидите. Те се грижат за производителите, които искат да намалят труда, като същевременно поддържат някакво ниво на ръчен надзор.









    Кликнете върху изображението, за да гледате видео на производствената линия Smart Meter.

    Спецификация на полуавтоматични принтери за шаблони:

    Модел I.C.T-p3 I.C.T-p6 I.C.T-p12 I.C.T-p15
    Точност ± 0,05 мм ± 0,05 мм ± 0,05 мм ± 0,05 мм
    Размер на печатни платки 300*350 мм 600*350 мм 1200*350 мм 1500*350 мм
    Размер на платформата 500*400 мм 700*400 мм 1250*400 мм 1650*400 мм
    Размер на шаблона (mm) 370*470-550*650 370*470-1000*650 370*470-1500*650 370*470-1750*650
    Дебелина на печатни платки 0,2-6 мм
    Позициониране на шаблона Ръководство
    Време за цикъл <10 сек.
    Консумация на енергия 200W
    Захранване 1-PH, 220VAC 50/60Hz
    Височина на платформата 950 мм
    Размер (L*W*H) 850*750*1650mm 1050*750*1650mm 1660*750*1650mm 2100*750*1650mm
    Опция: Специален размер може да бъде персонализиран


  • Дълги дъски SMT принтери за шаблони SMT



    Специално проектирани за разширени ПХБ, осигуряващи еднообразно приложение на пастата на спойка върху дълги повърхности, идеално за индустрии, изискващи прецизност в удължени платки.

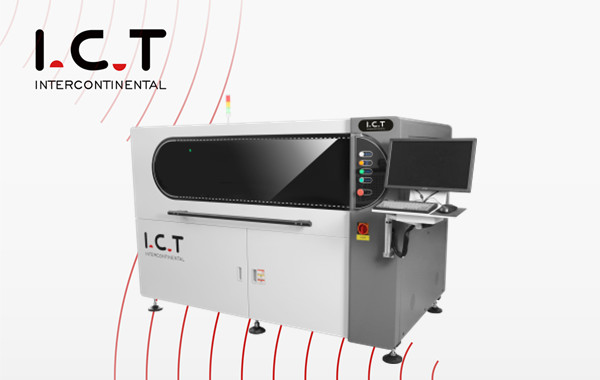

    Дълги принтери на дъска

    Характеристики: Специално проектирани за по -дълги печатни платки, тези SMT принтери на дълги дъски разполагат с разширени зони за печат и специализирани системи за подравняване, за да се съобразят с уникалните размери на дългите дъски. Те осигуряват равномерно приложение за паста по цялата дължина на дъската.
    Приложения: Идеални за индустрии като телекомуникации и индустриално оборудване, принтерите на SMT с дълги дъски SMT са от съществено значение за приложенията, изискващи точно приложение на пастата на спойка върху удължени ПХБ, осигуряващи надеждни показатели.




    Кликнете върху изображението, за да гледате видео на производствената линия SMT/DIP.
    Спецификация на SMT SMT SMT принтери на SMT:

    Модел I.C.T-1200 I.C.T-1500
    Размер на рамката (mm) 737*300 ~ 1500*750 1100*300 ~ 1800*750
    Дебелина на рамката 25 ~ 40 мм
    Размер на печатни платки (mm) 80*50 ~ 1200*350 80*50 ~ 1500*450
    Дебелина на печатни платки 0,4 ~ 6 мм (Настройки на програмата, автоматична настройка)
    Височина на транспорта 900 ± 20 мм
    Режим на отопление IR (горещ въздух по избор)
    Транспорт високо 900 ± 20 мм
    Транспортна посока Ляво-дясно; Право-ляво; Лява ляв; Право-дясно
    Система за поддръжка Магнитен щифт/нагоре Таблица Регулиран/Поддръжка на блок
    Система за почистване Сухо, мокро (вакуумът е опция)
    Размер (L*W*H) L2200*W1200*H1500MM L2500*W1200*H1500MM

  • Прецизно ръководство SMT принтер за шаблон SMT

    Това е ръчна печатна машина за печат на паста за PCB, подходяща за Мащабни производствени и персонализирани проекти, при които гъвкавостта е от съществено значение.

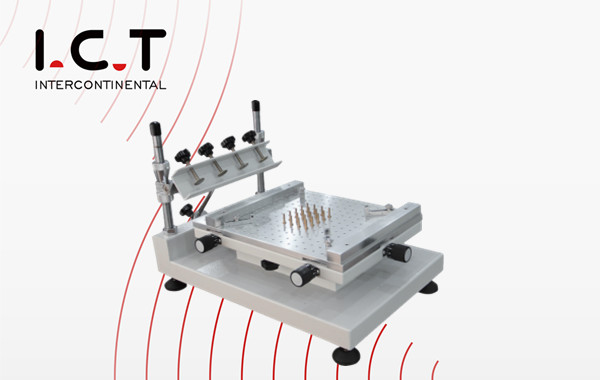

    Прецизен ръчен принтер за шаблон
    Характеристики: Тези SMT принтери разчитат на ръчна работа, което позволява на оператора да контролира целия процес на печат. Те предлагат простота и гъвкавост, често включващи регулируеми скорости на печат и лесно зареждане на шаблони.
    Приложения: Най-подходящи за дребномащабни и специализирани проекти, прецизни ръчни принтери на SMT STENCIL са идеални за производители, които изискват гъвкавост и контрол върху процеса на печат. Те са идеални за настройки за изследвания и разработки или писти с нисък обем, където е необходимо персонализиране.




    Спецификация на ръчния принтер SMT Stencil ：

    Модел I.C.T SMT ръчен принтер
    Размер на работната платформа 300*400 мм
    Размер на максимум PCB 300*300 мм
    Размер на максимален шаблон 370*470 мм
    Скорост Контрол на ръка
    Дебелина 0-80 мм
    Височина 190 мм
    Точност ± 0,01 мм
    X, Y Размер на регулиране на оста на оста 10 мм
    Измерение 540*380*390mm
    Тегло 30 кг

Как да изберем правилния принтер за паста SMT?

Сложност на дизайна на PCB:

Помислете за сложността на вашите дизайни на PCB. Ако вашите платки за печатни платки имат фини компоненти на височината или сложни оформления, ще ви трябват принтер за паста на спойка, който предлага високи точни и регулируеми настройки, за да се съобразят с тези сложности.


Мащаб на производството:

Оценете изискванията за обем на производството си. За производството на голям обем напълно автоматичен принтер за паста за спойка е идеален за максимална ефективност. И обратно, за по-ниски обеми или прототипи може да е достатъчен полуавтоматичен или ръчен принтер за паста за спойка.


Анализ на ефективността на разходите:

Помислете за общата цена на машината, включително покупката, поддръжката и експлоатационните разходи. Докато напълно автоматичните SMT принтери идват с по-високи разходи, те предлагат дългосрочни спестявания на труда и подобрена ефективност на производството. За по-малки предприятия, полуавтоматичните или прецизните ръководства SMT принтери могат да осигурят по-подходящ за бюджета опция
.

Според размера на Max PCB на вашите продукти, за да изберете най -подходящата и икономична машина за печат на SMT.

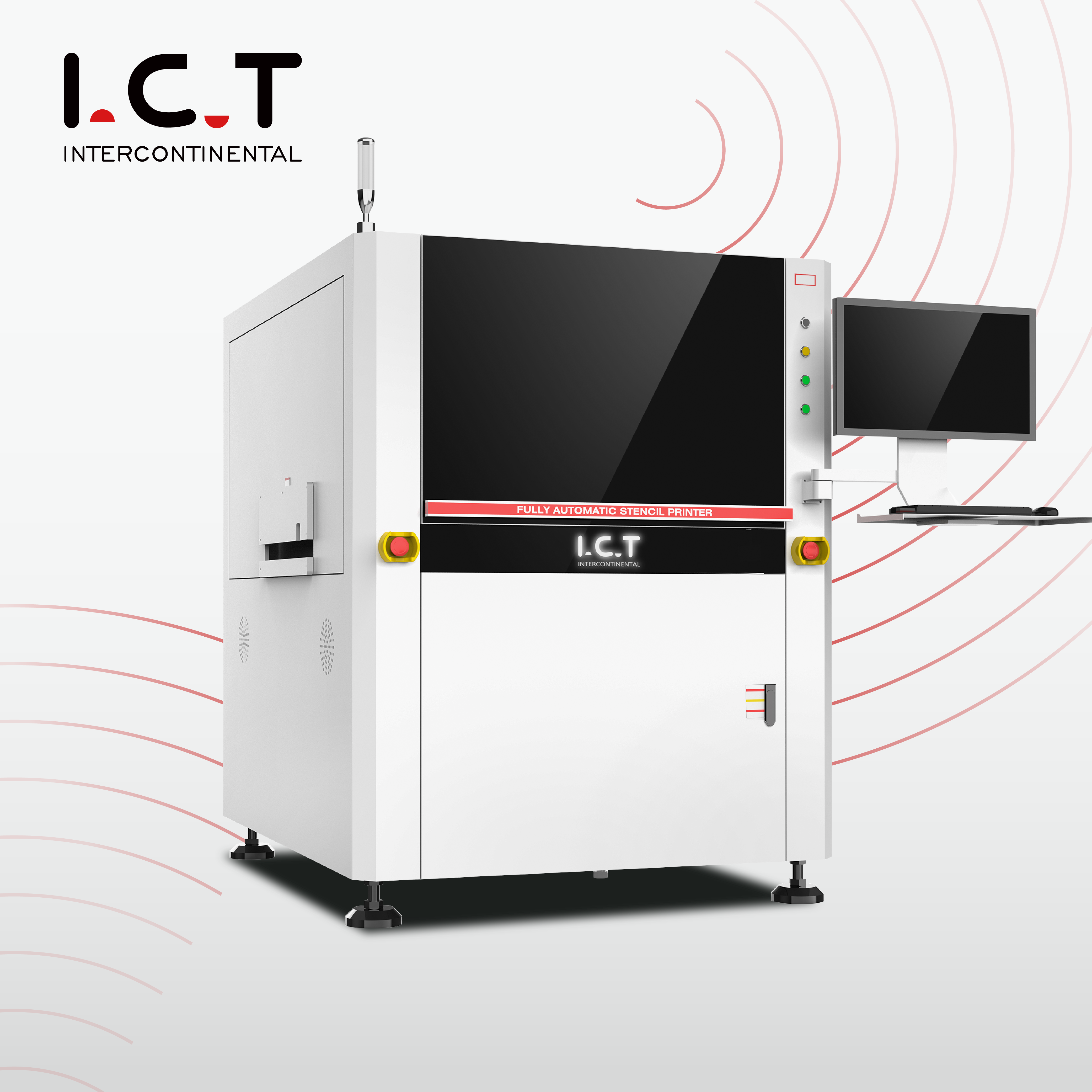

I.C.T-4034 | Напълно автоматичен SMT шаблонен принтер
Напълно автоматичен SMT шаблонен принтер
I.C.T-4034 | Напълно автоматичен SMT шаблонен принтер
Запитване
Добавяне в кошницата
I.C.T-5134 | Онлайн напълно автоматична принтерна SMT машина за спояваща паста за LED
Напълно автоматичен SMT шаблонен принтер
I.C.T-5134 | Онлайн напълно автоматична принтерна SMT машина за спояваща паста за LED
Запитване
Добавяне в кошницата
I.C.T-6534 | SMT Печатна машина за спояваща паста за сглобяване на печатни платки
Напълно автоматичен SMT шаблонен принтер
I.C.T-6534 | SMT Печатна машина за спояваща паста за сглобяване на печатни платки
Запитване
Добавяне в кошницата
I.C.T-6561 | Напълно автоматична SMT машина за печат на печатна платка с паста за запояване
Напълно автоматичен SMT шаблонен принтер
I.C.T-6561 | Напълно автоматична SMT машина за печат на печатна платка с паста за запояване
Запитване
Добавяне в кошницата
I.C.T-5151 | Машина за печатна платка с паста за запояване SMT Екранен принтер Напълно автоматичен за LED
Напълно автоматичен SMT шаблонен принтер
I.C.T-5151 | Машина за печатна платка с паста за запояване SMT Екранен принтер Напълно автоматичен за LED
Запитване
Добавяне в кошницата
I.C.T-P3 | Полуавтоматичен SMT печатен печатен принтер с двоен ракел с висока точност
Полуавтоматичен SMT шаблонен принтер
I.C.T-P3 | Полуавтоматичен SMT печатен печатен принтер с двоен ракел с висока точност
Запитване
Добавяне в кошницата
I.C.T-P6丨Полуавтоматична машина за печат на SMD паста за запояване SMT принтер
Полуавтоматичен SMT шаблонен принтер
I.C.T-P6丨Полуавтоматична машина за печат на SMD паста за запояване SMT принтер
Запитване
Добавяне в кошницата
I.C.T-P12 | Високопрецизен полуавтоматичен SMT екранен принтер за шаблони в SMD монтажна линия
Полуавтоматичен SMT шаблонен принтер
I.C.T-P12 | Високопрецизен полуавтоматичен SMT екранен принтер за шаблони в SMD монтажна линия
Запитване
Добавяне в кошницата
I.C.T-P15 | Високоскоростен полуавтоматичен модел на SMT Stencil Printer Machine
Полуавтоматичен SMT шаблонен принтер
I.C.T-P15 | Високоскоростен полуавтоматичен модел на SMT Stencil Printer Machine
Запитване
Добавяне в кошницата
I.C.T-1200 | 1,2-метров SMT напълно автоматичен светодиоден принтер за шаблони
Напълно автоматичен SMT шаблонен принтер
I.C.T-1200 | 1,2-метров SMT напълно автоматичен светодиоден принтер за шаблони
Запитване
Добавяне в кошницата
I.C.T-1500 | Напълно автоматични светодиодни печатни печатни платки с дълги платки
Напълно автоматичен SMT шаблонен принтер
I.C.T-1500 | Напълно автоматични светодиодни печатни печатни платки с дълги платки
Запитване
Добавяне в кошницата

Защо да ни изберем

Общо 0-1 SMT машинно решение за цяла фабрика

9
w
Производствени бази
12000
㎡
Фабрична зона
20
+
Технически инженер
1600
+
Клиенти в световен мащаб

Успешни глобални случаи и поддръжка след продажба

Където и да се намирате, ще бъдем там .
I.C.T има клиенти по целия свят, независимо дали сте в Европа, Америка, Африка, Азия или Океания, ние присъстваме във вашата фабрика, когато се нуждаете от нас, за да предоставим местни технически поддръжка.
  • Customized SMT Solution for Automotive Electronics Manufacturing in Europe.jpg
  • One-stop Smart Factory Solution for LED Lighting Manufacturing in Tajikistan.jpg
  • I.C.T Overseas Support in Uruguay .jpg
  • I.C.T New MALAYSIA SEMICON.jpg
  • I.C.T-New-MALAYSIA.jpg
  • I.C.T Global Technical Support for Customized Refolw oven in Malaysia.jpg
  • I.C.T-New-KAZAKHSTAN.jpg
  • I.C.T-New-EUROPE.jpg
  • I.C.T Delivers a Conformal Coating Line with Return Function in Mexico.jpg
  • I.C.T-global support-in europe.jpg

Какво казват нашите клиенти за I.C.T

При I.C.T удовлетвореността на клиентите е наш основен приоритет. Открийте защо лидерите на индустрията се доверяват I.C.T за своите SMT производствени нужди.

Свързани технологии в печат на паста

Инспекция на пастата на спойка (SPI)

Инспекцията на пастата на спойка (SPI) е критична стъпка за контрол на качеството, която оценява обема, подравняването и консистенцията на отлаганията на пастата на спойка върху ПХБ след печат. Той работи в тандем с принтери за паста на спойка, за да гарантира, че всяка подложка получава правилното количество паста. SPI системите използват 3D технология за измерване, за да открият дефекти като недостатъчна или прекомерна паста, като гарантират, че производителността на принтера за паста на спойка отговаря на необходимите стандарти. Интегрирането на SPI в производствената линия помага да се улавят проблемите на печат рано, подобряване на добива и намаляване на преработката.
Контакт за подробности

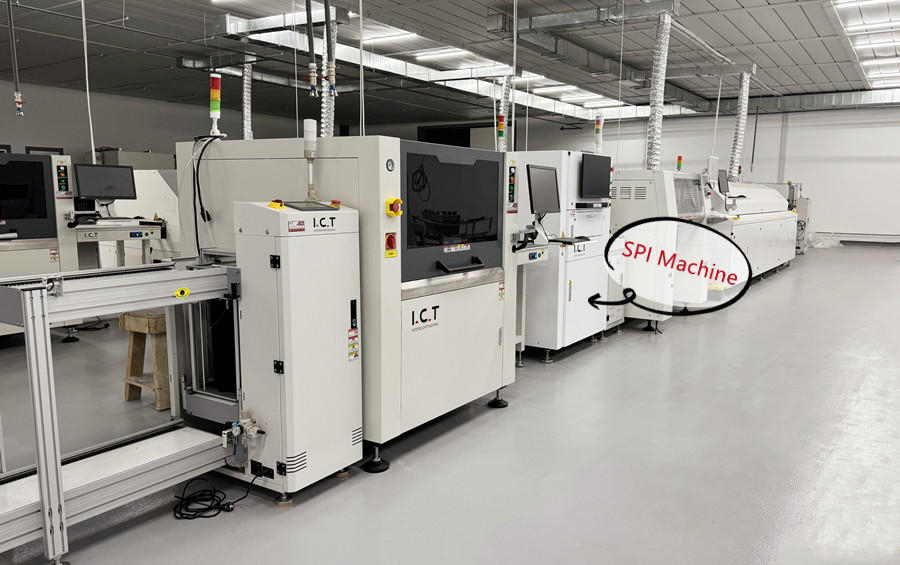

Напълно SMT ProDution Line с SPI
Напълно SMT производствена линия с SPI
Inquriy сега

Често задавани въпроси за принтери за паста на спойка

  • Какво е принтер за паста SMT за спойка?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT Paste Paste принтер е устройство, използвано за равномерно прилагане на паста за спойка върху печатна платка (PCBs). Той използва прецизна технология за печат, за да приложи паста за спойка към проектирания модел на веригата, за да осигури надеждни точки на свързване за последващо поставяне на компоненти. SMT принтерът обикновено работи напълно или полуавтоматично и може да побере различни размери и видове PCB.
  • Какъв е принципът на работа на принтер за паста на SMT Solder?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT принтерът използва шаблон или екран, за да разпредели равномерно паста за спойка върху подложките на PCB, използвайки механични или ръчни методи за приложение.
  • Как да избера правилния принтер за паста за спойка SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Когато избирате принтер за паста за спойка, помислете за сложността на вашия дизайн на PCB, производствената скала и бюджета. Дизайните на високото сложност са подходящи за напълно автоматични принтери, докато по-малката производство може да се възползва от полуавтоматични или ръчни модели.
  • Кои са основните точки за поддръжка на принтер за паста на SMT Solder?
    加 Created with Sketch.
    形状 Created with Sketch.
    Редовно почиствайте печатната зона и шаблон, проверявайте за износване на механични компоненти и извършете необходимите калибриране и професионална поддръжка, за да осигурите ефективна работа.
  • Какви са често срещаните проблеми с принтерите на SMT Paste Paste и техните решения?
    加 Created with Sketch.
    形状 Created with Sketch.
    Общите проблеми включват неравномерно приложение на пастата и несъответствие. Решенията включват регулиране на настройките на принтера, проверка на шаблона и качеството на поставяне и извършване на необходимата поддръжка.
  • Как мога да подобря производствената ефективност на моя принтер за паста SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Оптимизирането на параметрите на печат, провеждането на редовна поддръжка и операторите на обучение може значително да повиши ефективността на производството.
  • Предоставяте ли поддръжка след продажбата?
    加 Created with Sketch.
    形状 Created with Sketch.
    Да, ние предлагаме цялостна поддръжка след продажбата, 7*24 часа обслужване, включително услуги за инсталиране, обучение и поддръжка, за да гарантираме, че вашето оборудване остава в оптимално състояние.
  • Печат на екрана срещу печат на шаблон
    加 Created with Sketch.
    形状 Created with Sketch.
    Докато и двата метода прилагат паста за спойка към PCB, отпечатването на шаблони се използва по -често при производството на SMT за по -висока точност и повторяемост. Печатът на екрана се използва исторически, но липсва фин контрол, необходим за съвременната електроника. За разлика от това, отпечатването на шаблони използва метален шаблон за прилагане на паста за спойка точно върху всяка дъска, което е от решаващо значение за дизайна на PCB с висока плътност. Принтерите за паста на спойка разчитат на печат на шаблони, за да постигнат точни, повтарящи се резултати, особено за сложни оформления и малки компоненти. Изборът между тези методи зависи от специфичните изисквания на дизайна на PCB, като печатът на шаблони е предпочитаният метод за повечето SMT приложения поради неговата точност.

Вземете цената на принтера за паста

Свържете се с нас

Говорете с нашите SMT експерти днес！

Поддържайте връзка
+86 138 2745 8718
smt@smt11.com
info@smt11.com
Свържете се с нас

Бързи връзки

Списък на продукта

Вдъхновете се

Абонирайте се за нашия бюлетин
Числа
Copyright © Dongguan I.C.T Technology Co., Ltd.
