I.C.T-6561
I.C.T
| Количество: | |
|---|---|

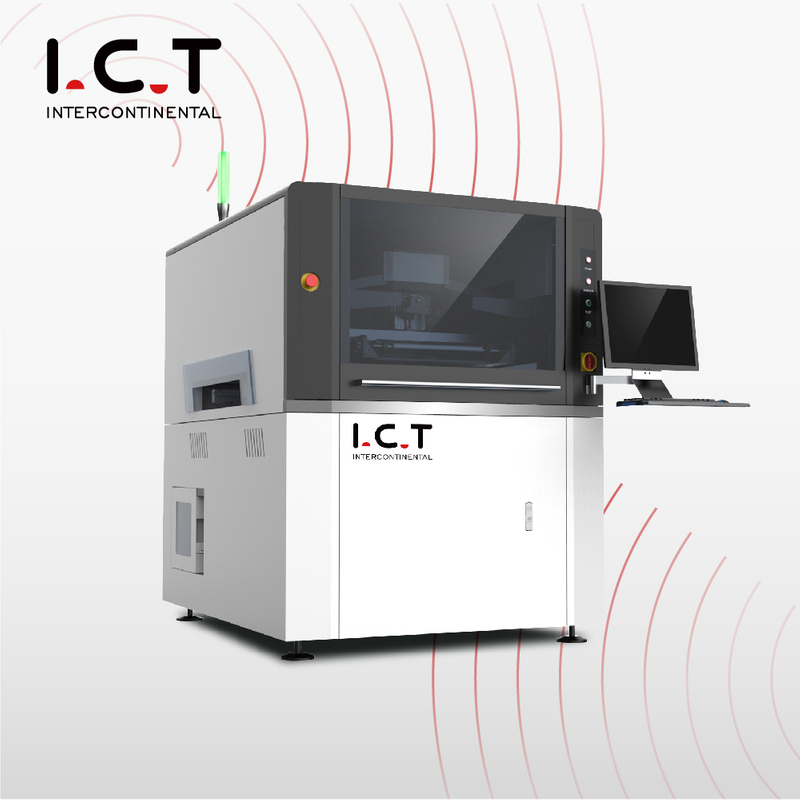

| SMT напълно автоматичен принтер за шаблони Въведение
Напълно автоматичният SMT Stencil Printer от I.C.T е топ избор за модерно сглобяване на печатни платки. Тази машина предлага висока прецизност и скорост, със 7-секунден цикъл на печат и точност от ±0,025 mm. Той автоматизира прилагането на спояваща паста, като намалява ръчните грешки и отпадъците, като същевременно подобрява качеството. Проектиран за индустрии като потребителска електроника, светодиоди и автомобилостроене, той разполага с автоматично калибриране на печатни платки, регулируемо налягане на чистачката и почистване на шаблони. I.C.T интегрира Industry 4.0 и MES системи за интелигентни фабрични решения. С лесна работа на Windows 10 и издръжливи материали от водещи марки, той гарантира дългосрочна надеждност. Този принтер помага на фабриките да увеличат производителността и да посрещнат различни нужди с ефективна и стабилна производителност.
| Функция
PCB принтерът осигурява висока прецизност с повтаряща се точност на позициониране от ±0,01 mm и точност на печат от ±0,025 mm. Това гарантира, че всеки слой спояваща паста е нанесен перфектно, намалявайки грешките при монтажа на печатни платки. Усъвършенстваната визуална система използва равномерна пръстеновидна светлина и коаксиални светлинни източници за идентифициране на различни типове печатни платки, включително калайдисване и FPC. Тази прецизност е идеална за PCB с фина стъпка, което я прави подходяща за LED и автомобилна електроника, където качеството е критично.
Със 7-секунден цикъл на печат този принтер значително ускорява производствените линии. Настройките за бърза смяна на линията позволяват бързи настройки, свеждайки до минимум времето за престой. Тази функция е идеална за фабрики, които трябва да обработват големи поръчки ефективно. Автоматичната система за управление регулира скоростта и разстоянието на разделяне, като гарантира постоянни резултати. Тази скорост, съчетана с висока повторяемост, помага за спазване на кратки срокове, като същевременно поддържа висококачествена продукция.
Принтерът включва система за автоматично почистване с опции за сухо, мокро и вакуум. Тази функция премахва спояващата паста от двете страни на шаблона, като гарантира чисти отпечатъци всеки път. Уникалната система за пръскане използва софтуер за контрол на употребата на алкохол и хартия, спестявайки материали. Тази автоматизация намалява ръчните усилия и поддържа висококачествен печат, което го прави рентабилен избор за натоварени производствени среди.
| Спецификация
| Модел | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Размер на рамката (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Размер на печатни платки (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Транспортна посока | Ляво-дясно; Право-ляво; Лява ляв; Право-дясно | ||
| Система за поддръжка | Магнитен щифт/нагоре Таблица Регулиран/Поддръжка на блок | ||
| Система за затягане | Странично затягане (вакуумна дюза, автоматизирано прибиращо се Z налягане е опция) | ||
| Принтерна глава | Две независими моторизирани печатащи глави | ||
| Тип чистачка | Неръждаема стомана (стандарт), пластмаса | ||
| Система за почистване | Сухо, мокро, вакуум | ||
| Проверка | 2D инспекция (стандартна) | ||
| Захранване | AC:220±10%,50/60HZ,3Kw | ||
| Метод на контрол | PC контрол | ||
| Размер (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Модел | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Размер на рамката (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Размер на печатни платки (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Размер (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.

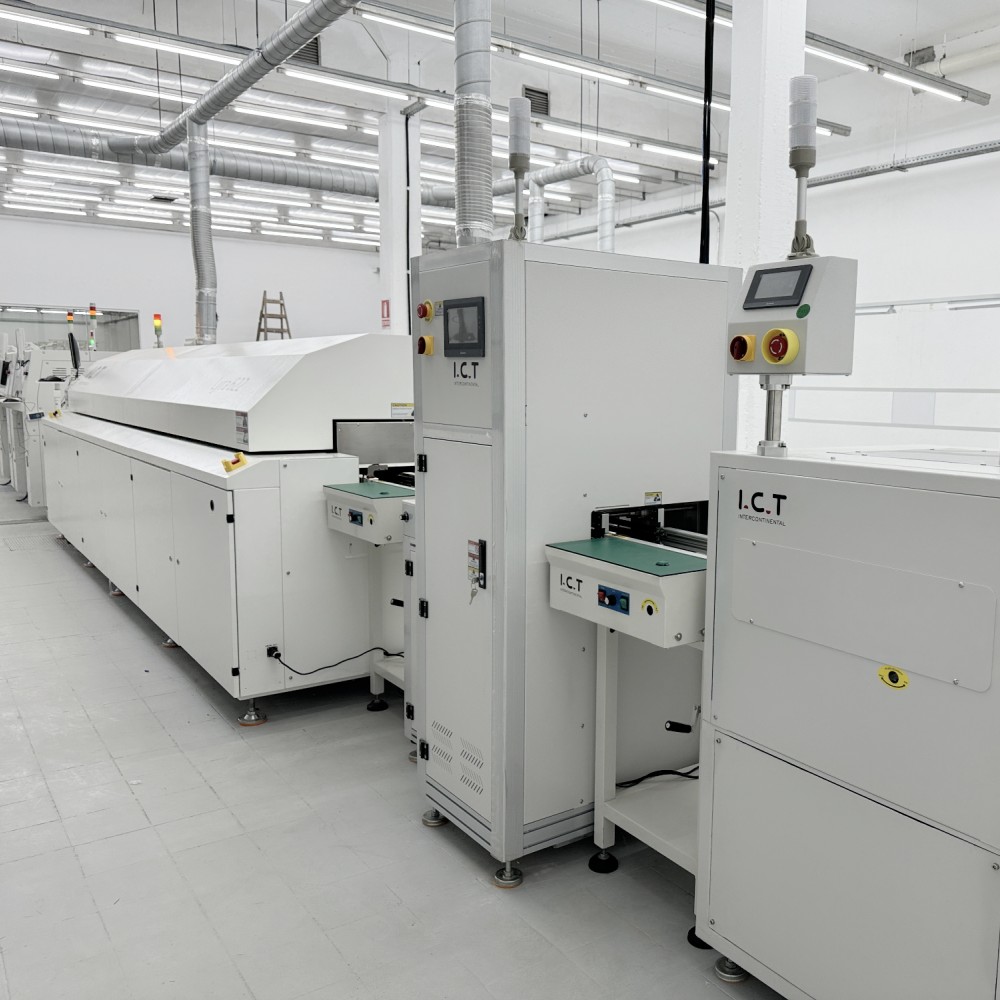

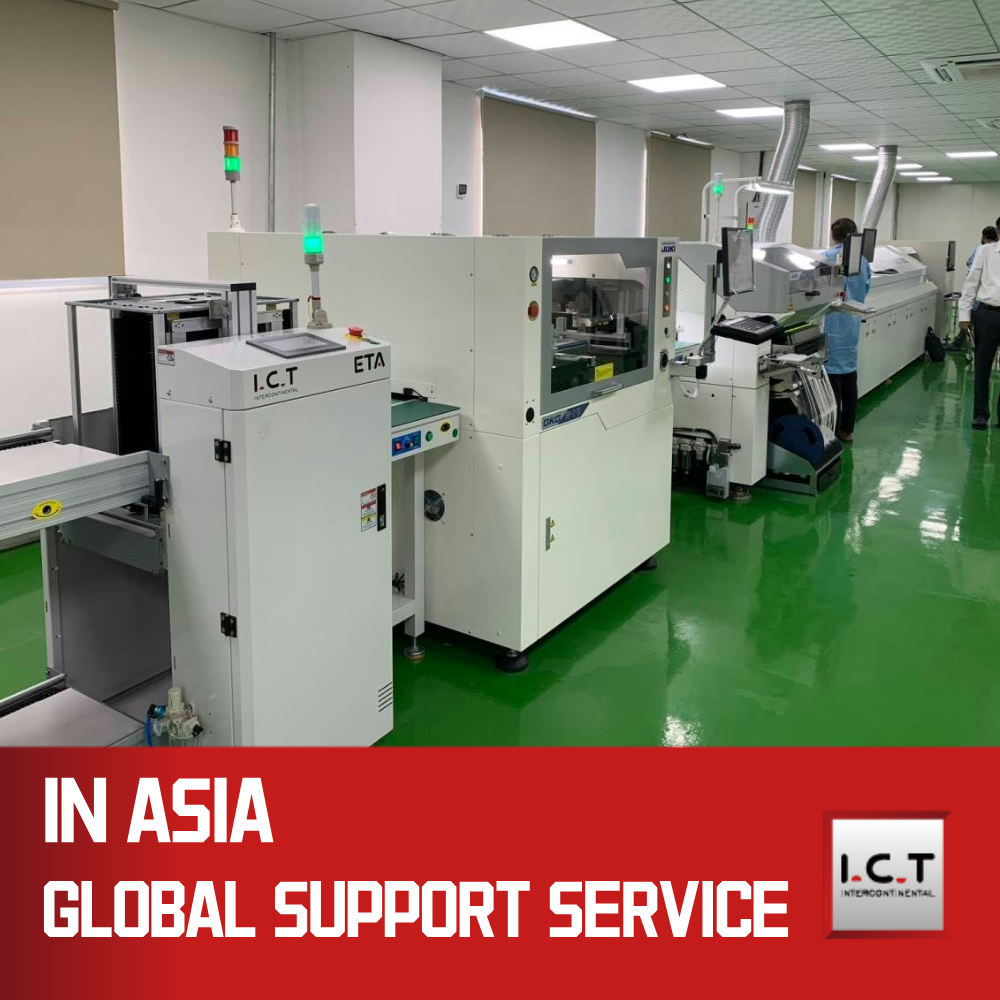

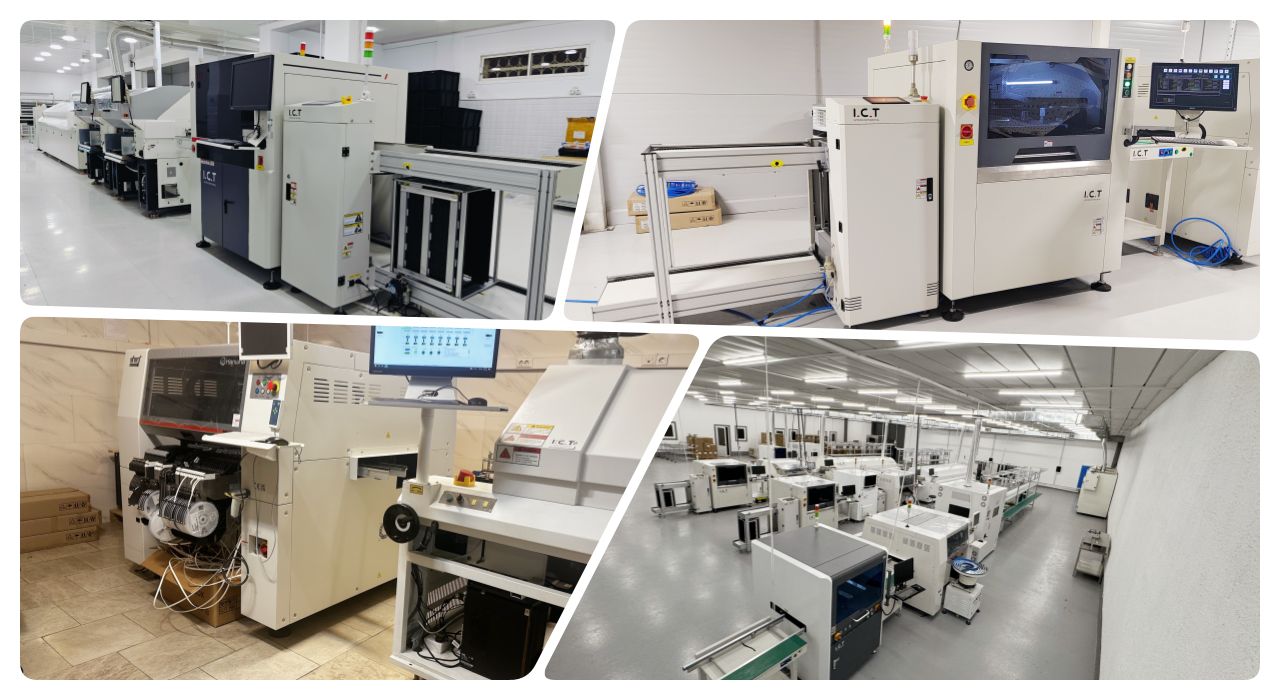

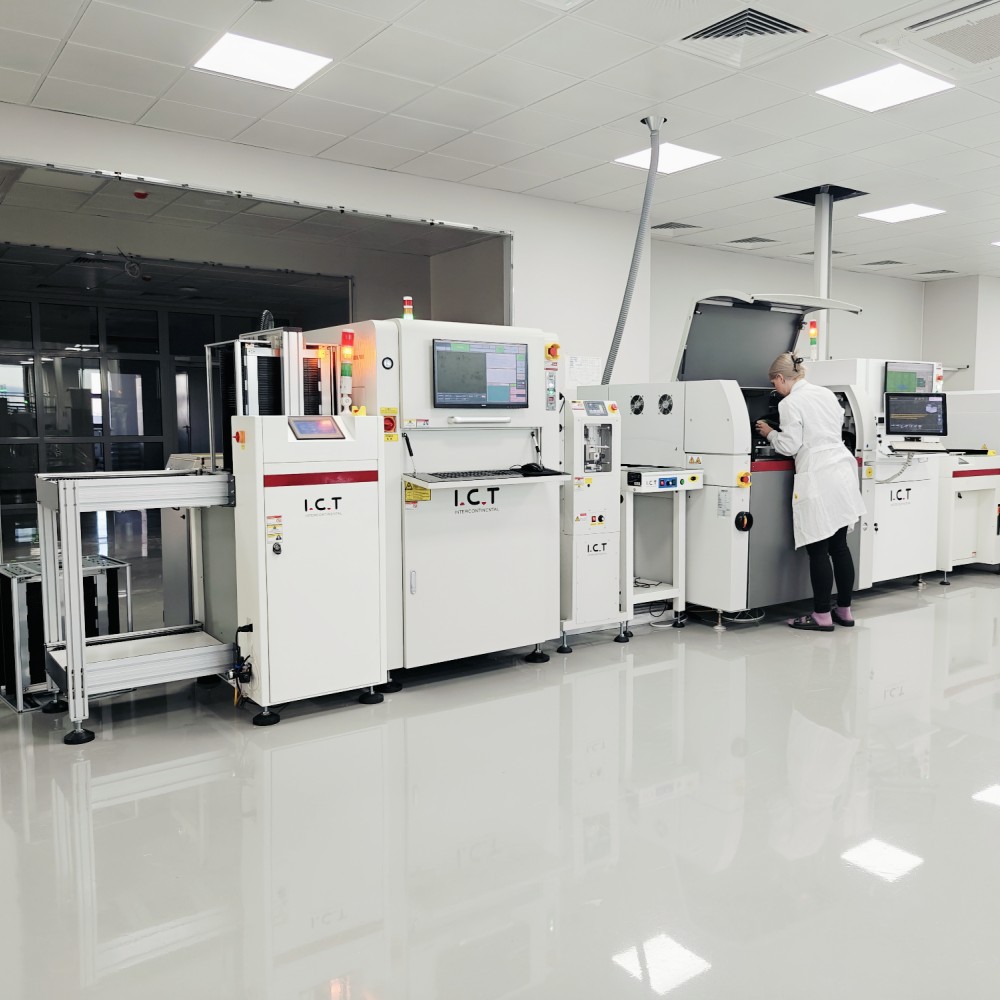

| Списък на оборудването на линията SMT
Нашата висококачествена производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране /устройство за поставяне на етикети/ мастиленоструен принтер |
| Видео за успеха на клиента
През 2025 г. инженери на I.C.T посетиха клиентска фабрика, произвеждаща LED домашно осветление, за да осигурят услуги за монтаж и обучение. Клиентът се нуждаеше от напълно автоматична SMT линия с 13 машини, общо 29 метра, но имаше ограничено пространство от 21 метра дължина и 5 метра ширина. I.C.T проектира U-образно оформление, вписвайки линията в 16 метра дължина и 2,7 метра ширина. След два дни инсталация и отстраняване на грешки, последвани от шест дни обучение и техническа поддръжка, проектът беше успешно доставен. Това решение отговаря ефективно на нуждите на клиента от пространство и производство.
| Поддръжка за обслужване и обучение
I.C.T осигурява отлично обслужване и обучение за PCB принтера. Нашият екип предлага монтаж, поддръжка и техническа поддръжка, за да осигури безпроблемна работа. Ние предоставяме практическо обучение за операторите, като ги учим да използват интерфейса на Windows 10 и да управляват функциите на принтера. Нашата глобална сервизна мрежа е готова да помогне с бързи отговори и експертни насоки. С над 25 години опит ние помагаме на клиентите да оптимизират производствените си процеси и да решават всякакви проблеми, гарантирайки дългосрочен успех и удовлетворение.
| Отзиви на клиенти
Клиентите харесват нашия PCB принтер и услуги! Те хвалят нашите инженери за квалифицираната им поддръжка и бързото разрешаване на проблеми. Надеждността на оборудването и висококачественият печат получават висока оценка. Нашето внимателно опаковане и бърза доставка също получават комплименти. Клиентите оценяват нашата бърза реакция на техните въпроси, което ги кара да се чувстват подкрепени по всяко време.
| Сертификати и стандарти
I.C.T притежава най-високи сертификати като CE, RoHS и ISO9001, гарантиращи безопасност и качество. Имаме и патенти за нашите иновативни дизайни. Тези сертификати доказват нашия ангажимент към високи стандарти и надеждна работа във всеки PCB принтер.
| За компанията I.C.T и нашата фабрика
I.C.T е водещ доставчик на електронни решения с над 25 години опит. Ние се занимаваме с изследвания, разработки и производство с голям екип, който се разраства бързо, за да обслужва над 1600 клиенти в 72 държави. Нашата фабрика разполага със строги тестове и силна система за управление на качеството. Разположени в Dongguan, Китай, ние предлагаме глобални решения с модерни технологии и надеждни продукти.
