SM482plus
Hanwha
| Количество: | |
|---|---|
| Надеждна Hanwha SMT машина за избор и поставяне
Машината SMT pick and place от Hanwha предлага надеждна производителност за модерно производство на електроника. Тези машини осигуряват висока скорост и точност, което ги прави идеални за SMT линии. Общите функции включват визуално разпознаване в движение за по-бързо поставяне, смесено използване на електрически и пневматични хранилки за намаляване на разходите и лесен софтуер за бърза настройка. Те се справят с различни размери и компоненти на печатни платки с прецизност. I.C.T доставя тези усъвършенствани SMT машини за вземане и поставяне, заедно с цялостно планиране на линията, инсталиране и услуги за обучение, за да помогне на клиентите да изградят ефективни производствени системи по целия свят.
| Модел Въведение
Високоскоростен модел: SM471Plus
SM471Plus е високоскоростна SMT машина за вземане и поставяне с един портал и 10 шпиндела на глава. Той постига до 78 000 CPH оптимална скорост, подходяща за малки чипове като 0402. С летяща визия предлага добра точност за производство на голям обем в индустрии като потребителска електроника и мобилни устройства.
Гъвкав средноскоростен модел: SM481Plus
SM481Plus осигурява гъвкаво разположение с един портал и 6 шпиндела на глава. Той достига 40 000 CPH и обработва по-големи компоненти до BGA/QFP с по-висока точност. Този модел е подходящ за разнообразни приложения в автомобилостроенето и производството на уреди, където често се срещат различни размери на частите.

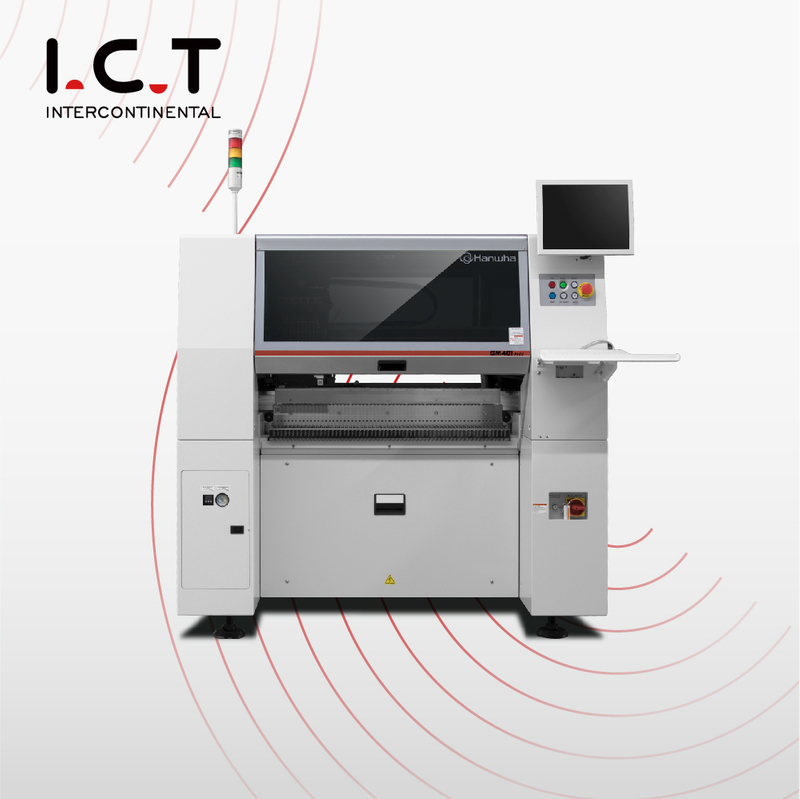

Многофункционален модел: SM482Plus
SM482Plus е универсална SMT машина за вземане и поставяне с един портал и 6 шпиндела. Той осигурява 30 000 CPH и се отличава с компоненти със странна форма. Идеален за индустрии, нуждаещи се от гъвкаво производство, като осветление и индустриална електроника, той поддържа по-големи печатни платки до 1200 mm.
Усъвършенстван гъвкав модел: DECAN L2
DECAN L2 разполага с два портала с 6 шпиндела на глава за многофункционално поставяне. Поставя до 56 000 CPH и обработва широки компоненти до 55 mm. Този модел се вписва в производството на светодиоди и големи платки в индустриите за осветление и дисплеи, с опции за ефективност в две ленти.
| Спецификация
| Параметър | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Скорост на поставяне (оптимално) | 78 000 CPH | 40 000 cph | 30 000 CPH | 56 000 CPH |
| Брой шпиндела | 10 шпиндела/глава (1 портален) | 6 шпиндела/глава (1 портален) | 6 шпиндела/глава (1 портален) | 6 шпиндела/глава (2 портала) |
| Точност на поставяне (чип) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Точност на поставяне (IC) | ±50 µm | ±30µm | ±30µm | ±25µm |
| Обхват на компонентите | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, до □55mm опт.) |
| Макс. размер на PCB (стандартен) | 510 х 460 мм | 460 х 400 мм | 740 х 460 мм | 510 х 460 мм |
| Макс. размер на PCB (опция) | 610 х 460 мм | 1500 x 460 мм | 1200 x 510 mm | До 1200 x 460 mm |
| Капацитет на захранващото устройство (8 mm) | 120еа | 120еа | 120еа | 120еа |
| Зрителна система | Летяща визия | Сценична визия | Сценична визия | Летяща визия |
| Още SMT свързани продукти
I.C.T осигурява цялостни висококачествени SMT линии извън SMT машината за избор и поставяне. Нашите пълни производствени решения за PCBA включват вакуумни зареждащи устройства за чиста работа с платки, автоматични принтери за спояваща паста за прецизно нанасяне, многозонови пещи за преформатиране за силно запояване и усъвършенствани AOI системи за откриване на дефекти. Тези машини работят безпроблемно заедно в стегнати, ефективни линии. Тази настройка осигурява висока производителност, ниска цена и надеждна производителност за взискателни индустрии като автомобилостроене, медицина, осветление и потребителска електроника. Платките излизат готови за употреба в реалния свят. Ние предлагаме пълно планиране и поддръжка за изграждане на вашата идеална SMT производствена система.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| SMT линия | Турция Напълно автоматизирана проследима SMT линия от висок клас. |
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| Машина за проверка | Устройства за SMT инспекция като AOI, SPI, X-ray и инспектор на шаблони. |
| Оборудване за проследяване | Записва и проследява производствените данни. |
| Видео за успеха на клиента
Видеото показва I.C.T инженери, които пътуват до Таджикистан, за да подкрепят LED клиент. Той улавя разтоварване на оборудване, включително две пълни SMT линии с множество Hanwha SMT машини за вземане и поставяне, една DIP линия, една линия за покритие, една линия за дозиране и една линия за сглобяване на LED крушки. Инженерите инсталират и сглобяват машините на място, осигуряват практическо обучение на местния персонал и демонстрират успешно производство на различни LED продукти като крушки. Видеоклипът завършва със споделяне на положителна обратна връзка от клиента относно плавната настройка и постигнатото високо качество.
| Поддръжка за обслужване и обучение
I.C.T предлага пълно обслужване и обучение за SMT оборудване. Нашият екип предоставя анализ на търсенето, планиране на линии, монтаж и обучение на място. Инженерите пътуват по целия свят за техническа поддръжка, осигурявайки бърза настройка и гладка работа. Ние също така помагаме с оптимизиране на процесите и надстройки, за да поддържаме вашето производство ефективно и надеждно.
| Препоръки на клиенти
Клиентите хвалят инженерите на I.C.T за професионалната поддръжка и поддръжката на пациентите. Те обичат надеждните машини за избор и поставяне Hanwha SMT за стабилна работа. Безопасното опаковане гарантира безопасна доставка, а нашият екип отговаря бързо на въпроси. Мнозина казват, че обучението им помага да започнат бързо производство с добри резултати.
| Сертификати и стандарти
I.C.T притежава ключови сертификати като CE за безопасност, RoHS за екологични стандарти и ISO9001 за управление на качеството. Имаме и множество патенти за иновативни решения. Те гарантират, че нашите SMT машини и услуги за избор и поставяне отговарят на световните стандарти за надеждност и съответствие.
| Относно компанията и фабриката I.C.T
I.C.T е водещ доставчик на SMT решения с нашите собствени R&D и производствени съоръжения. Имаме 89 служители, включително 20 инженери, и се разраснахме бързо от 2012 г. насам. Обслужвайки над 1600 клиенти в 72 държави, ние покриваме пълни производствени линии за електроника. Нашата фабрика следва стриктни тестове и системи за качество, за да доставя надеждно оборудване по целия свят.
