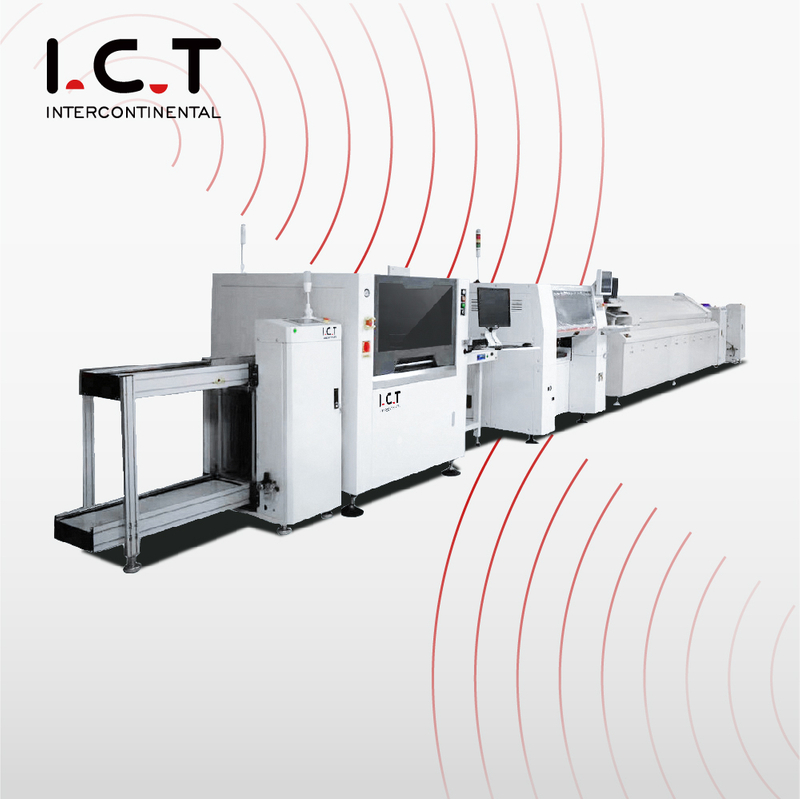

| SMD SMT производствена линия
Производствената линия SMD SMT от I.C.T е предназначена за производители, които търсят стабилен, високоефективен електронен монтаж с постоянен контрол на качеството. Това решение поддържа широка гама от приложения, включително smt line led smt производство, чрез комбиниране на прецизна автоматизация с гъвкава производствена логика. Линията интегрира основните SMT процеси в непрекъснат работен поток, като намалява ненужната ръчна работа и подобрява повторяемостта на процеса. Проектиран като цялостна производствена система, а не като отделни машини, той позволява предвидима производителност и балансирано време за такт. Като се фокусира върху реални производствени условия, I.C.T доставя практична SMD SMT производствена линия, която поддържа както разрастващи се фабрики, така и утвърдени производители при надграждане до по-високи нива на автоматизация.
| Функция
Пълна SMT линия
Тази SMD SMT производствена линия е проектирана като единна производствена система, където всяка станция работи под координиран контрол на процеса. Зареждането, прехвърлянето, обработката и разтоварването на дъските следват непрекъснат път, за да се поддържа плавен поток на материала. Линията поддържа както стандартни, така и производствени сценарии с висока смесица, което позволява на производителите да се адаптират към променящите се продуктови изисквания, без да нарушават стабилността. Планирането на оформлението дава приоритет на пространствената ефективност и достъпността на оператора, което го прави подходящо за фабрики с ограничена подова площ. Цялостната структура поддържа високоскоростна SMD SMT производствена линия, като същевременно поддържа контролирани преходи на процеса между станциите.
Ефективност на печат с паста за запояване
Точното нанасяне на спояваща паста е от съществено значение за надеждното сглобяване на SMD. Секцията за печат е конфигурирана да доставя постоянен обем на паста и подравняване в различни формати на печатни платки. Автоматизираното подравняване на шаблона и визуалната проверка помагат за намаляване на отклоненията при печат преди поставянето на компонентите. Интегрираната поддръжка за изискванията на smt линията за скрининг позволява на производителите да поддържат чисти, стабилни условия за печат по време на продължителни производствени серии. Тази конфигурация спомага за подобряване на производителността при първо преминаване и осигурява солидна основа за точност на поставяне надолу по веригата, особено в SMT приложения, свързани със светодиоди.
Възможност за високоскоростно поставяне
Системата за поставяне в SMD SMT производствената линия е оптимизирана за скорост и прецизност. Усъвършенстваното визуално подравняване осигурява точно позициониране на фини и миниатюрни компоненти, докато гъвкавите конфигурации на захранващото устройство поддържат различни структури на BOM. Системата поддържа постоянна точност на поставяне дори при повишени скорости, поддържайки голям обем smt line led led smt производство, без да се жертва надеждността. Софтуерно управляваното превключване позволява ефективно адаптиране към различни типове продукти, което позволява на производителите да поддържат производителност, като същевременно се справят с продуктови вариации в рамките на конфигурация на една линия.
Стабилност при запояване чрез пренареждане
Запояването чрез препълване се управлява чрез контролирано термично профилиране, за да се осигури равномерно нагряване в сглобените платки. Многозоновото регулиране на температурата позволява на линията да работи с различни PCB материали и плътности на компонентите. Плавната синхронизация на конвейера осигурява постоянно време на престой и минимизира топлинния шок. Секцията за преформатиране се интегрира безпроблемно с поставянето нагоре по веригата и проверката надолу по веригата, като поддържа непрекъснат поток. Тази стабилна среда за запояване поддържа дългосрочна надеждност за електронни модули, произведени на високоскоростна SMD SMT производствена линия.
Проверка и проверка на процеса
Инспекцията е вградена директно в производствения поток, за да осигури незабавна обратна връзка за качеството на сглобяване. Автоматизираната оптична инспекция проверява разположението на компонентите, спойките и полярността след преформатиране. Откритите проблеми се проследяват до процесите нагоре по веригата, което позволява бързи корекции и непрекъснато подобряване на процеса. Данните, събрани по време на инспекция, подпомагат анализа на производството и проследяването на качеството във времето. Този подход помага на производителите да поддържат последователни стандарти, като същевременно намалява преработката и прекъсванията в производството.
| Спецификация
| Категория | Проекти | Детайли |
|---|---|---|
| Изисквания за фабрично оформление | Разположение на фабричната въздушна верига | Използвайте фабричен източник на въздух или отделна машина за сгъстен въздух без масло. Налягането трябва да е по-голямо от 7 kg/cm². |
| Фабрично електрическо оформление | Еднофазен AC220 (220±10%, 50/60Hz) Трифазен AC 380V (380±10%, 50/60Hz) | |
| Фабрично оформление на ауспуха | Минималният дебит на изпускателния канал е 500 кубически фута в минута (14,15 m³/мин) | |
| Оформление на фабричното осветление | Идеалното осветление във фабриката е 800~1200LUX, поне не по-малко от 300LUX. | |
| Оформление на фабричната температура | Температурата на околната среда в производствения цех е 23±3°C, обикновено 17~28°C, а относителната влажност е 45%~70%RH. | |
| Подготовка на материала | Списък на BOM | Избройте всички части и количества, необходими за монтаж на производствена линия на PCBA. |
| CAD файл | Файл с цифров дизайн за планиране на оформление на печатни платки и настройка на машината. | |
| Гербер файл | Стандартен файл за печатни платки и шаблон за печат. | |
| Паста за запояване | Материал, нанесен върху подложки преди поставяне на компонентите в принтера. | |
| SMD компонентни материали | Части за повърхностен монтаж като чипове и резистори за поставяне. | |
| Индустриален алкохол | Използва се за почистване на дъски и шаблони по време на процеса на настройка. | |
| Снаждащ се колан | Лента за свързване на фидер макари без спиране на линията. | |
| шаблон | Метален лист с отвори за прецизно отпечатване на спояваща паста. |
| Списък на оборудването на линията SMT
I.C.T направете истинска висококачествена производствена линия за PCBA. Вакуумният товарач дава чиста дъска. Автоматичният принтер поставя правилната паста. Placer set chip true. Много зони reflow запояват твърдо. Добрият AOI намира всички лоши. Линията остане стегната. Добив висок. Ниска цена. Без игра. Направете светлина за здравето на автомобила за упорита работа. Таблото идва готово реален свят. Връщаме се пълни.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране/ устройство за закрепване на етикети /мастиленоструен принтер |
| SMT почистваща машина | Използва се за почистване на печатни платки, шаблони, приспособления, дюзи и др. |
| Лазерна машина за фрезоване на печатни платки | Нарежете PCBA в крайния продукт |
| Видео за успеха на клиента
В Съединените щати I.C.T достави интегрирана SMT производствена линия заедно с линия за конформно покритие за производител, произвеждащ USB модули за зареждане на самолетни седалки. Проектът се фокусира върху изграждането на стабилна и проследима производствена среда, подходяща за електроника в кабината на авиацията. Автоматизирано печатане, поставяне с висока точност, транспортьори под ъгъл, запояване с контролирано преформатиране, нанасяне на покритие и втвърдяване бяха комбинирани в рационализиран работен процес. Инженерите на I.C.T подкрепиха настройката на системата и подготовката на производството на място, помагайки на клиента да установи надеждни производствени условия за критични за безопасността електронни модули, използвани в интериора на търговски самолети.
| Поддръжка за обслужване и обучение
I.C.T предоставя цялостна техническа поддръжка, предназначена да помогне на клиентите да използват напълно тяхната SMD SMT производствена линия. Поддръжката се фокусира върху практическите производствени нужди, включително конфигурация на процеса, работа на оборудването и планиране на рутинна поддръжка. Обучението набляга на практическото разбиране на производствената логика, позволявайки на операторите да реагират ефективно на реални производствени сценарии. Ясната документация и стандартизираните процедури се доставят заедно с техническите насоки, което позволява на клиентите да изградят вътрешен опит и да поддържат стабилна производствена производителност с увеличаване на изискванията за продукция.
| Отзиви на клиентите
Производителите, работещи с I.C.T, често признават надеждността и практичността на доставените SMT решения. Обратната връзка подчертава стабилната работа на линията, гладката координация между процесите и предвидимите качествени резултати. В проекти за авиационна електроника, като USB модули за зареждане на самолетни седалки, клиентите съобщават за подобрена последователност в производствените партиди и по-силен контрол върху критичните точки на качеството. Производствената линия SMD SMT е ценена за поддържане на непрекъснато производство без ненужна сложност, допринасяйки за дългосрочна увереност в производството.
| Сертификати и стандарти
I.C.T проектира производствени решения за SMT в съответствие с широко признати международни стандарти за производство и качество. Интегрирането на оборудването поддържа проследимост, последователност на процеса и съответствие на инспекцията в целия производствен поток. От отпечатването на спояваща паста до крайната проверка, всеки етап е конфигуриран да отговаря на очакванията на регулираните електронни индустрии. Този основан на стандарти подход позволява на производителите да постигат вътрешни цели за качество и външни изисквания за съответствие, като същевременно поддържат ефективни производствени операции.
| Относно компанията и фабриката I.C.T
I.C.T е професионален доставчик на цялостни решения за производство на електроника, обхващащи SMT, монтаж, инспекция и системи за автоматизация. Със специални производствени мощности и опитен инженерен екип I.C.T поддържа клиенти на глобалните пазари. Компанията набляга на практическата системна интеграция, базирана на реален производствен опит. Като се фокусира върху надеждността, скалируемостта и дългосрочното партньорство, I.C.T помага на производителите да изградят устойчиви производствени възможности, които поддържат постоянно качество и бъдещ растеж.
