I.C.T-AI-5146C
I.C.T
| Наличност: | |
|---|---|
| Количество: | |
| I.C.T SMT AOI Coating Inspector
Машината за оптична инспекция SMT Aoi, модел AI-5146C, е предназначена за инспекция на конформно покритие при производството на печатни платки. Той заснема изображения на платки в реално време с помощта на високопрецизна цветна промишлена камера и прилага алгоритми на невронна мрежа Convolution, за да ги обработва. Това позволява интелигентна преценка на дефекти като прекомерно или недостатъчно покритие, мехурчета и чужди материали. Като автоматична оптична инспекционна машина за печатни платки, тя автоматично заключва границите на покритието и идентифицира зони, без да спира платката. Той поддържа множество конфигурации, включително цяла платка и двустранни проверки, което го прави идеален за SMT и DIP процеси. С източници на ултравиолетова светлина той ясно разграничава съдържащото фосфор лепило. Функциите за проследяване на данни, като SPC аларми и LOG съхранение, гарантират контрол на качеството. Тази машина за оптична инспекция SMT Aoi повишава ефективността в модерните фабрики.
| Характеристика

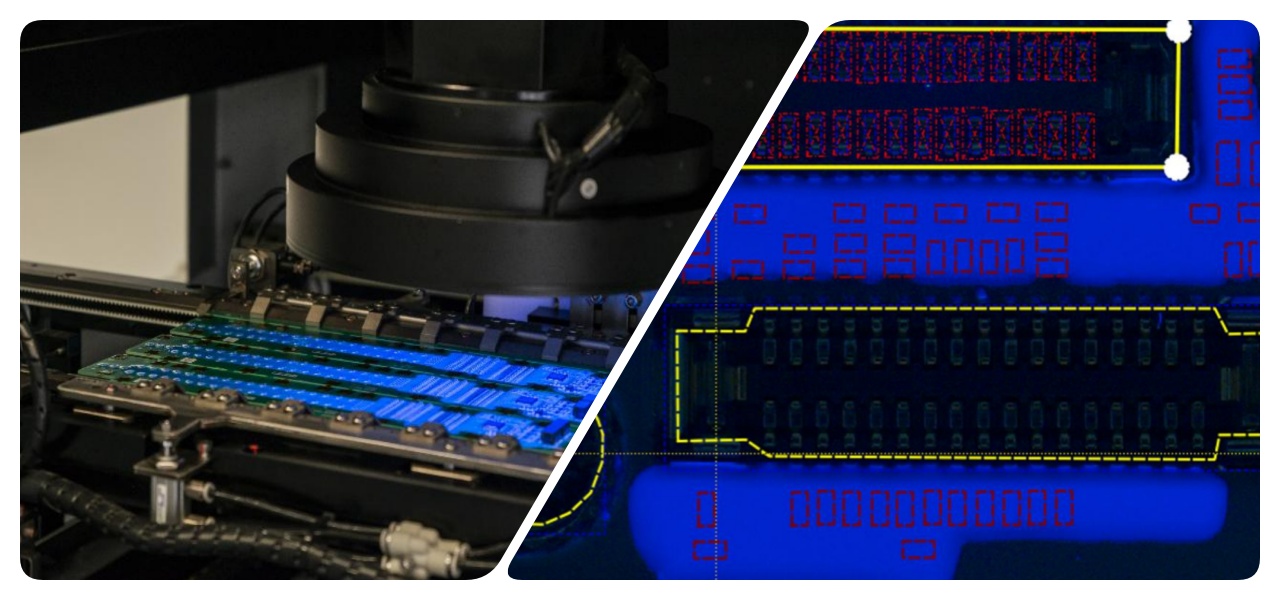

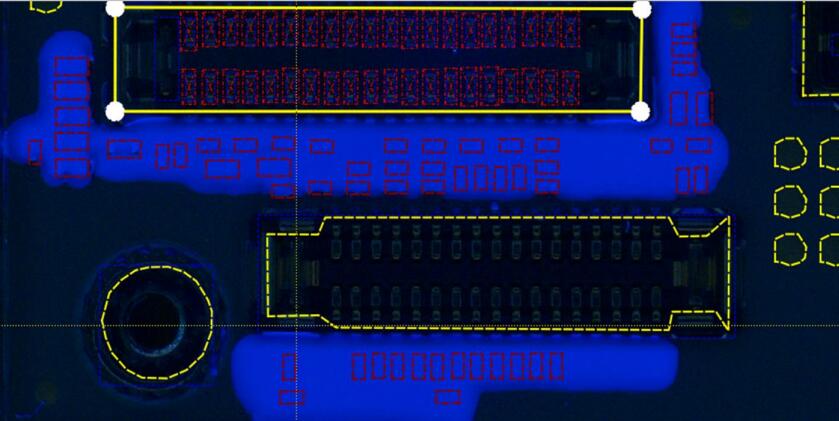

SMT Aoi Optical Inspection Machine използва разширено задълбочено обучение, за да оптимизира големи данни и да позволи минималистично програмиране. Той идентифицира компонентите и спойките с едно щракване, като намалява времето за програмиране и фалшивите аларми в сравнение с традиционните методи. Тази интелигентна система се справя с ключовите предизвикателства при индустриалната инспекция, като гарантира висока точност за дефекти в покритието. Потребителите могат да превключват източници на светлина, за да открият безпроблемно проблеми с DIP, SMT и запояване. Като автоматична машина за печатни платки, тя поддържа панели мулти-в-1 и смесени модели, което я прави универсална за различни размери на печатни платки до 510x460 mm.

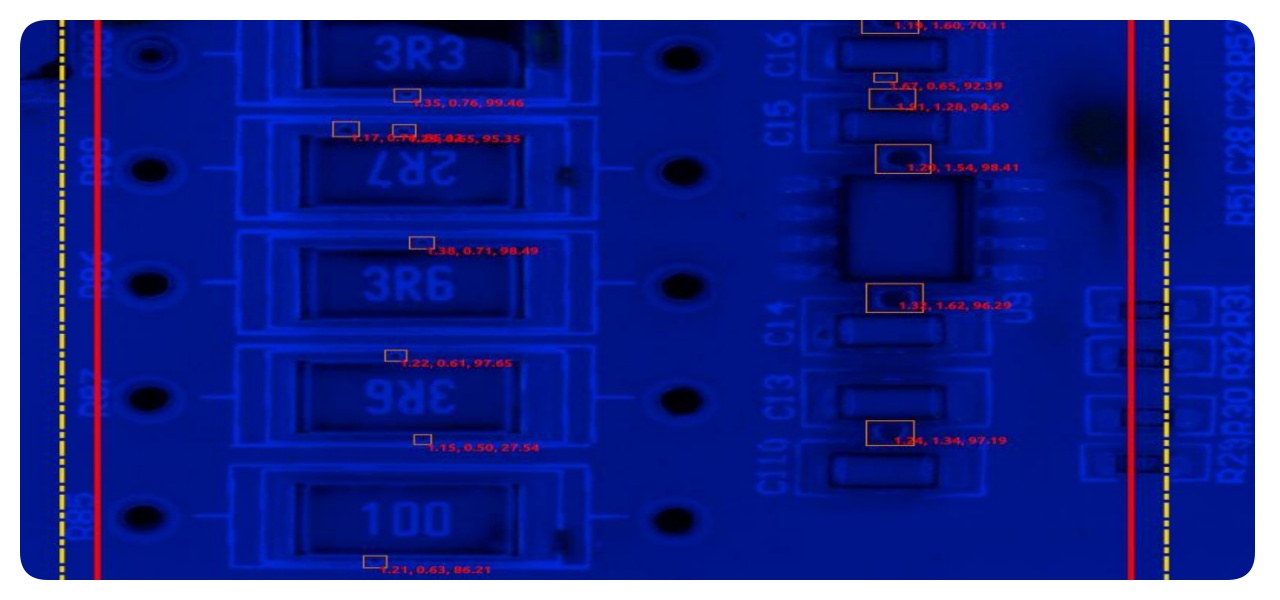

Оборудван със специализирани алгоритми, машината за оптична инспекция SMT Aoi интелигентно открива мехурчета до 0,05 mm и чужди предмети като кичури коса в целевите зони. Той визуализира стойностите на мехурчетата и извежда множество измервания на ширината за лепило, включително средна, минимална и максимална. Тази функция стандартизира проверките на покритието и предотвратява дефектите да засегнат крайните продукти. Зоните без покритие могат да бъдат блокирани с оформени рамки, за да се избегнат фалшиви положителни резултати, повишавайки точността на откриване без допълнително натоварване.
Програмирането е лесно и бързо, отнема само 10-15 минути за машината за оптична инспекция SMT Aoi. Той предлага офлайн и онлайн опции, с автоматичен избор на област и модификации на параметри с един клавиш. Поддръжката за идентификация на въртене и пропускане на лош знак добавя гъвкавост. Няколко режима позволяват проверка на покрития, SMT и DIP дефекти чрез превключване на светлините. Опционалното измерване на дебелината на лепилото осигурява специфични за точката данни за плоскостта на цялата плоскост.
Работейки при 0,23 секунди на FOV, тази машина за оптична инспекция SMT Aoi извършва инспекции, без да спира потока на платката. Той използва UV и бели светлини за ясна видимост на дефектите, като поддържа големи дъски до 690x460 mm. AC серво драйверите осигуряват прецизно движение с точност от 0,01 mm, като се справят с тежести на печатни платки до 3 kg.
| Спецификация
| Модел | I.C.T Покритие онлайн AOI AI-5146C | I.C.T Покритие онлайн AOI AI-5146CW |
| FOV | 15um@36*30mm (стандарт), 10um@24*20mm 15um@45x45mm，10um@40*30mm | 21.5um@52.6*44mm(стандартен), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Резолюция | 15um (стандартен), 10um | 21.5um (стандартен) /15um /10um |
| Камера | Единична странична камера 12M | Двойна странична камера 5M |
| Скорост на инспекция | 0,23 сек/FOV | |
| Височина на PCB | Отгоре: 25 мм, отдолу: 80 мм | Отгоре: 75 мм, отдолу: 70 мм |
| Дебелина на печатни платки | 0,3 ~ 6,0 мм | |
| PCB Edge | 3,0 мм | |
| PCB Warpage | ±3,0 мм | |
| Тегло на PCB | Макс: 10 кг | |
| Височина на транспортьора | 900±20 мм | |
| С корекция | Ръчно и автоматично | |
| Посока на конвейера | L ~R или R ~L | |
| Мощност | AC220 50/60Hz,5A | |
| Номинална мощност | 380W | 570W |
| Комуникация | СМЕМА | |
| Тегло | 750 кг | 890 кг |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външният вид може да бъдат актуализирани без специално предупреждение.
| за нанасяне на покрития Списък на оборудването на линията
Нашата PCBA Coating Line предлага модерни инструменти за ефективна и прецизна защита на печатни платки. Напълно автоматизираната линия за нанасяне на покритие включва машина за селективно нанасяне на покритие за точно нанасяне, пещ за втвърдяване за трайни покрития, AOI за проверки на качеството, повдигач и флипер за гладка работа и конвейерна система за безпроблемно производство.
Тази висококачествена линия за покритие PCBA осигурява стабилна работа, надеждно прахоустойчиво, водоустойчиво и взривоустойчиво покритие, отговарящо на разнообразни нужди на индустрията. С модулен дизайн и глобална поддръжка от I.C.T, той подобрява производителността при задачи със защитно покритие.
| Име на продукта | Предназначение в линията за покритие на PCBA |
|---|---|
Нанася прецизни защитни покрития върху печатни платки за прахоустойчива, водоустойчива и взривоустойчива защита. | |
Втвърдява покритията с IR или UV светлина, осигурявайки трайна и силна защита. | |
Пренася плавно печатните платки през линията за нанасяне на покритие за ефективна обработка. | |
Машина за зареждане на печатни платки | Осигурява и съхранява печатни платки за производствената линия, като осигурява гладко въвеждане и извеждане. |
| Автоматизирана оптична проверка | Проверява качеството на покритието и открива дефекти, за да гарантира високи стандарти. |
| Видео за успеха на клиента
В скорошен проект нашата линия за двустранно покритие с обратен конвейер беше инсталирана за клиент в производството на електроника. Видеоклипът показва пълния работен процес от елеватора до разтоварващия механизъм, включително машини като зареждащо устройство за нанасяне на покритие, устройство за нанасяне на нанасяне на покритие, елеватор, AOI за нанасяне на покритие, пещ за IR втвърдяване, селекторен конвейер, флипер и разтоварващо устройство. Линията включва долно приспособление за връщане за ефективно боравене и сканиране на баркод навсякъде. Той автоматично идентифицира горната и долната страна на PCB, извиквайки правилните програми за безпроблемно производство. Тази настройка подобри производителността на клиента, като осигури прецизно покритие и бързо откриване на дефекти с помощта на нашата машина за оптична инспекция SMT Aoi, намалявайки преработката и подобрявайки цялостното качество в техния процес на сглобяване на печатни платки. В скорошен проект нашата линия за двустранно покритие с обратен конвейер беше инсталирана за клиент в производството на електроника. Видеоклипът показва пълния работен процес от елеватора до разтоварващия механизъм, включително машини като зареждащо устройство за нанасяне на покритие, устройство за нанасяне на нанасяне на покритие, елеватор, AOI за нанасяне на покритие, пещ за IR втвърдяване, селекторен конвейер, флипер и разтоварващо устройство. Линията включва долно приспособление за връщане за ефективно боравене и сканиране на баркод навсякъде. Той автоматично идентифицира горната и долната страна на PCB, извиквайки правилните програми за безпроблемно производство. Тази настройка подобри производителността на клиента, като осигури прецизно покритие и бързо откриване на дефекти с помощта на нашата машина за оптична инспекция SMT Aoi, намалявайки преработката и подобрявайки цялостното качество в техния процес на сглобяване на печатни платки.
| Поддръжка за обслужване и обучение
I.C.T предоставя цялостно следпродажбено обслужване и обучение за машината за оптична инспекция SMT Aoi. Нашият екип предлага инсталиране на място, отдалечено отстраняване на грешки и текуща поддръжка, за да поддържа безпроблемната работа на оборудването. Програмите за обучение обхващат работа, програмиране и отстраняване на неизправности, съобразени с нуждите на потребителя. С глобалните сервизни центрове ние гарантираме бързи отговори на проблеми, свеждайки до минимум времето за престой. Това включва софтуерни актуализации и доставка на резервни части, помагайки на клиентите да оптимизират производството и да постигнат дългосрочна надеждност.
| Отзиви на клиенти
Клиентите хвалят нашите инженери за тяхната експертиза и бързото разрешаване на проблеми по време на монтажа. Те оценяват машината за оптична инспекция SMT Aoi за нейната точност и лекота на използване. Много подчертават нашата сигурна опаковка и бърза доставка, които предотвратяват повреди. Бързите отговори на запитвания изграждат доверие и ефективност в партньорствата.
| Сертификати и стандарти
I.C.T притежава ключови сертификати като CE, RoHS, ISO9001 и различни патенти за нашата машина за оптична инспекция SMT Aoi. Те гарантират съответствие с международните стандарти за безопасност, опазване на околната среда и управление на качеството. Нашите строги процеси на тестване гарантират надеждно представяне на световните пазари.
| За компанията I.C.T и нашата SMT фабрика
I.C.T е водещ доставчик на пълни фабрични решения за SMT, със собствени R&D и производство. С над 89 служители и бърз растеж през последните години, ние обслужваме повече от 1600 клиенти в 72 държави. Нашата фабрика разполага със строги потоци от инспекции и стабилна система за управление на качеството, за да гарантира високи стандарти. Като платформа за кръстосани стойности, ние се фокусираме върху почтеността, координацията и споделянето, за да предоставим иновативно оборудване за производство на електроника.
