SS-330
I.C.T
| Количество: | |
|---|---|
| Преглед на вълновата машина за селективно запояване
Напълно проектирана и сглобена в Dongguan, машината за селективно запояване на печатни платки I.C.T е най-добрата автоматична машина за селективно запояване за фабрики с висок микс, нисък до среден обем. Вместо да движи печатната платка, лек като перо портал от лят алуминий върху серво и прецизни релси на Panasonic доставя флюс и спойка направо към щифтовете. Вграденото азотно отопление произвежда огледално ярки филета без почти никакви отпадъци. Операторите избират всеки параметър – пътеки, температури, обем на пръскане, височина на вълната – на голям сензорен екран на Windows и съхраняват безкрайни програми за незабавно превключване на задачи. Автоматично калибриране на вълната, CCD наблюдение на живо, немски реактивен клапан и титаниево гърне правят тази машина за селективно запояване на печатни платки надежден работен кон, който поддържа добивите от първо преминаване изключително високи.
| Списък на оборудването на DIP линията
Немски високочестотен струен вентил изпуска микро-точки от поток с ниско съдържание на твърди вещества (под 10%), повтарящи се до 0,02 mm. Резервоар под налягане плюс дигитален разходомер блокира стабилно налягане, независимо колко спада резервоарът. Остатъците се плъзгат в издърпваща се тава за почистване за две секунди. Японските SMC пневматика и повърхностни габарити правят ежедневните проверки безболезнени. Автоматичната помпа за извличане никога не позволява да спадне количеството. Тази система за поток активира перфектно всяка подложка на машината за селективно запояване на печатни платки.
Напълно регулируем долен IR е стандартен; горен горещ въздух или допълнителен IR по избор. Разположението с отворена решетка плюс дебела високотемпературна изолация разпространява топлината равномерно по цялата дъска. Премиум нагревателите и щепселните мотори работят безшумно и не изискват поддръжка в продължение на години. Платките излизат идеално активирани с поток и без деформации, готови за безупречни съединения на автоматичната селективна машина за запояване.
Германската електромагнитна помпа и титаниево гърне генерират стабилна като скала мини вълна, която никога не изтича или се носи. Задайте N2 поток, температура на спойка, височина на вълната и автоматично калибриране направо от сензорния екран. Вграденият азот дава лъскави, пълни филета и почти нулева шлака. Лазерът проверява височината, дюзите се самопочистват и 900 часа видео се съхраняват за проследяване. Това е бронеустойчивото сърце на машината за селективно запояване на печатни платки.
Трисекционна ролкова линия плюс пневматични странични и горни скоби задържат дъски до 20 kg неподвижни. Тежкотоварните релси и високопрецизните сервомеханизми преместват платките плавно от станция до станция. Дебели или двустранни възли се изчистват лесно. Създаден за денонощно дежурство на всяка линия автоматична селективна машина за запояване.
CE-сертифициран PLC, окабеляване Cat-6 и пълна MES свързаност осигуряват светкавична реакция и бронирана надеждност. Насочвани съветници, базирани на картина редакции, автоматично откриване на дюзи и многоезични менюта намаляват времето за обучение. Дистанционната диагностика поддържа машината за селективно запояване на печатни платки да печели денонощно.
Големият цветен сензорен екран, ръководствата стъпка по стъпка, CCD с едно натискане на живо и гласови сигнали правят управлението на машината изключително лесно. Превключвайте незабавно между английски, китайски, японски или руски. Персонализираните светлини на кулата и подобренията на Wi-Fi държат всички в течение, без да напускат пода.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |
| Списък на оборудването на DIP линията

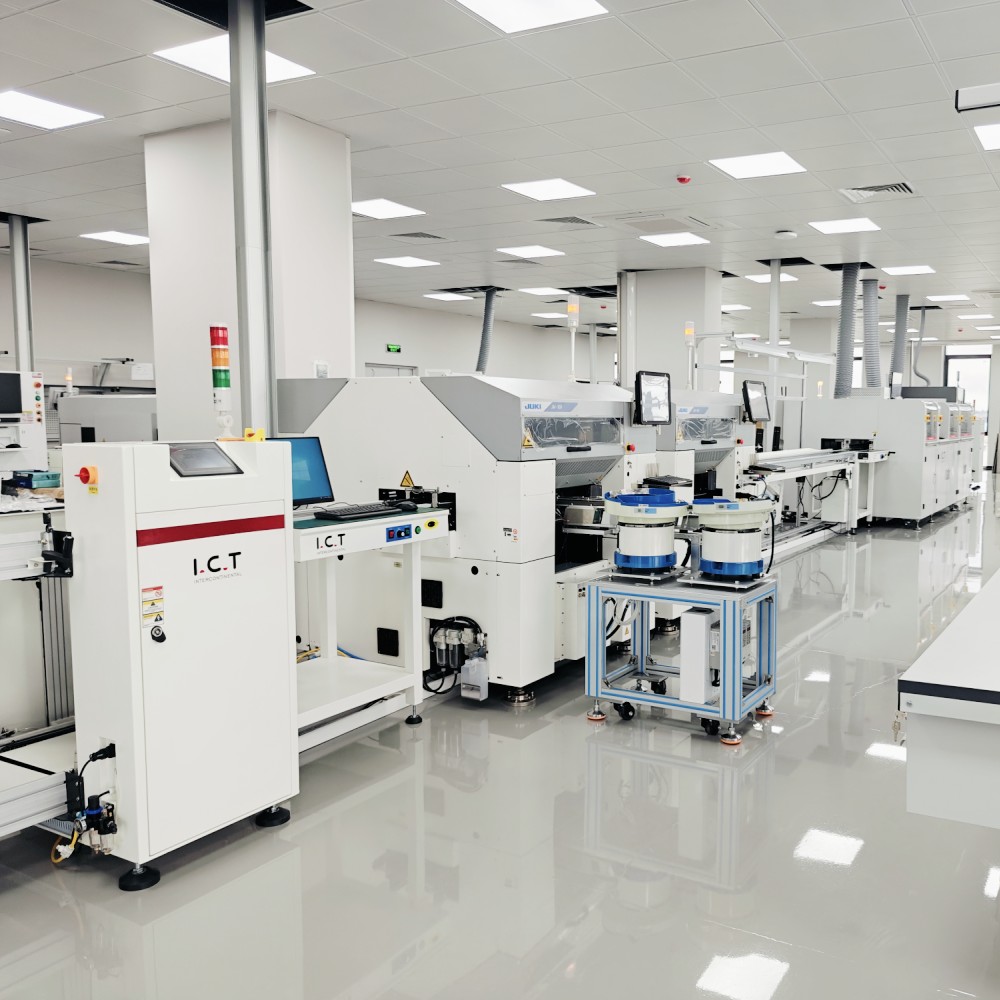

Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
| Вграден AOI след вълна | Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. |
| Видео за успеха на клиента

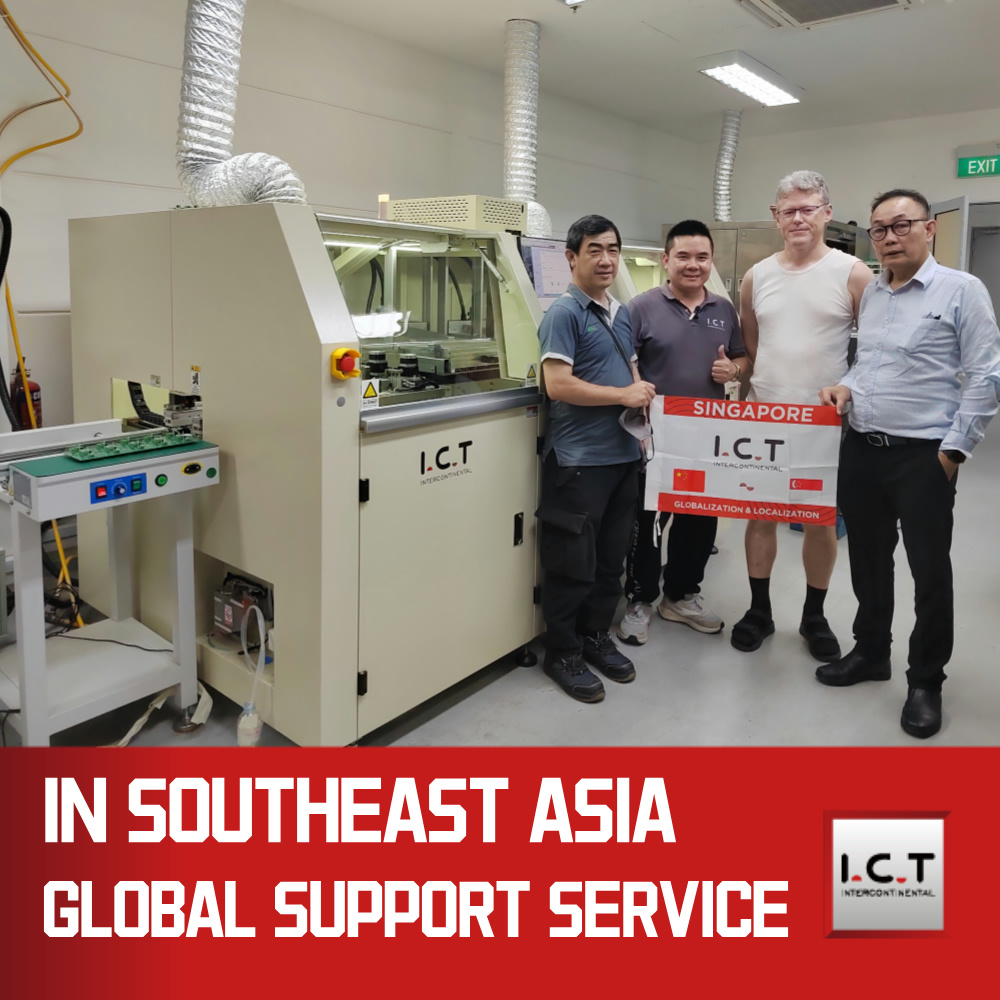

В началото на 2025 г. основен виетнамски доставчик на марка фотоапарати долетя за окончателно приемане на тяхната нова машина за селективно запояване на печатни платки. Нашите инженери заредиха своите реални производствени платки, изпълниха пълни цикли, докато клиентът гледаше на живо как се формират перфектни THT съединения на CCD, след което обучиха техниците си в продължение на два пълни дни за програмиране, ежедневна грижа и отстраняване на проблеми. Те напуснаха 100% готови да постигнат обем в деня, в който кутията пристигна — класическо I.C.T световно партньорство.
| Професионално обслужване и обучение
Ние се справяме с всичко - от фабрично приемане и поставяне в каси до инсталиране, стартиране и поддръжка през целия живот. Двадесет старши инженери плюс местни екипи в 72 държави осигуряват обучение на място или дистанционно, когато имате нужда от него. Складове за резервни части на три континента и истински денонощни горещи линии поддържат вашата автоматична селективна машина за запояване в най-високо време за работа в продължение на десетилетия.
| Похвала на клиента
Клиентите непрекъснато хвалят нашите търпеливи, експертни инженери, които обучават задълбочено при приемане и стартиране. Те обичат прецизната точност на потока, здравата вълна и колко бързо се изплаща машината за селективно запояване на печатни платки с по-високи добиви и нулева преработка. Експортните каси пристигат безупречно, а дистанционните корекции в същия ден превърнаха купувачите за първи път в партньори за цял живот по целия свят.
| Индустриални сертификати
Всяка машина за селективно запояване на печатни платки се доставя със сертификат за безопасност CE, съответствие с RoHS, система за качество ISO9001 и множество патенти за струйни вентили, електромагнитни помпи и лазерно калибриране. Тези световно доверени марки доказват, че получавате безопасна, екологична, доказана на място технология, на която можете да разчитате навсякъде.
| Относно компанията и фабриката I.C.T
От 2012 г. ние се превърнахме в 12 000 m² най-съвременен кампус с 89 членове на екипа, 20 отдадени инженери и 8 глобални клона. Всичко - научноизследователска и развойна дейност, производство, сглобяване и тестване за изгаряне - се случва вътрешно. Ние обслужваме над 1600 фабрики в 72 държави с цялостни готови SMT и THT решения и всяка машина за селективно запояване на печатни платки си тръгва, подкрепена от стриктна проверка и доказани системи за качество.
