| Безоловна машина за запояване с двойна вълна W-серия
Безоловната машина за запояване с двойна вълна W-серия от I.C.T е зрял продукт, усъвършенстван чрез обширни пазарни тестове и ползван с доверие от клиенти по целия свят. Това DIP оборудване за запояване с двойна вълна се отличава със своята технология с двойна вълна, предлагаща прецизно запояване за сложни печатни платки, като същевременно поддържа превъзходна производителност на нагряване и контрол на температурата.
С максимален размер на печатната платка от 400 mm, капацитет на съда за запояване от 180 kg и височина на предаване от 750±20 mm, той е идеален за безоловно DIP двувълново запояване. Неговият енергоспестяващ дизайн намалява разходите и отговаря на стандартите CE, CCC и UL. I.C.T осигурява глобално инсталиране, поддръжка и обучение, като гарантира оптимална производителност за вашата производствена линия.
| Функция
Оборудвана с японски дюзи Kuroda, тази безоловна DIP система за запояване с двойна вълна предлага регулируемо разпръскване за равномерно и надеждно пръскане. PLC контролът позволява прецизно управление на времето за пръскане, скоростта и потока FLUX, с цифрови настройки за потока и ширината, които могат да бъдат записани. Тази система минимизира отпадъците и поддържа екологични операции.
Машината за запояване с двойна вълна разполага с уникална система с двойна вълна, позволяваща прецизно запояване за компоненти за през дупка и за повърхностен монтаж. Този дизайн осигурява висококачествени съединения на сложни печатни платки, което го прави отличен избор за приложения на машини за запояване с потапяне. Регулируемите вълни се адаптират към различни размери на дъската, подобрявайки гъвкавостта и ефективността в производството.
Безопасността е приоритет със защита от прегряване на трета страна и множество защитни слоеве, гарантиращи сигурна работа на оборудването за запояване с двойна вълна DIP. Хоризонталният дизайн на нагряване предотвратява смущенията между зоните, осигурявайки стабилна температурна крива, която е критична за чувствителните електронни модули.
| Списък на оборудването на DIP линията
| Модел | W4 | W3 | W2 |
| Размер: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Тегло (кг) | Прибл.1500 кг | Прибл.1200 кг | Прибл.790 кг |
| Захранване | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Мощност при стартиране | 32kw | 24kw | 16kw |
| Операция Power | 12kw | 9kw | 7kw |
| Система за управление | Plc | ||
| Система за пръскане | |||
| Метод на предаване | Стъпков двигател | ||
| Налягане на пръскане | 0,25Mpa--0,4Mpa | ||
| лукс поток | 10--100ml/мин | ||
| Диаметър на ауспуха | Φ200 мм | ||
| Изпускателен капацитет | 25m3/мин | ||
| Система за предварително загряване | |||
| Режим на предварително загряване | Горещ въздух | ||
| Режим на управление | PID + SSR | ||
| Зона за предварително загряване | 4 | 3 | 2 |
| Дължина на предварително загряване | 1800 мм | 1600 мм | 1200 мм |
| Предварително загряване Temp. | (Стайна температура) -250°C | ||
| Време за загряване (мин) | Прибл. 15 минути (настройка 150°C) | ||
| Конвейерна система | |||
| Размер на печатната платка: LxW (mm) | Мин.:80x60mm; Макс.: 400х300 мм | ||
| Скорост на транспортьора | 0-2000 (мм/мин) | ||
| Височина на транспортьора | 750+/-20 (mm) | ||
| Пръст | Нокът с двойна кука (стандартен) | ||
| Контрол на ширината на конвейера | Ръчно | ||
| Ъгъл на конвейера | 4~7 градуса | ||
| Система за запояване | |||
| Стил за запояване | Механично моторно задвижване | ||
| Материал на съда за запояване | Пълен титан (стандартен FT) | ||
| Температура на съда за спояване | 300 ° C. | ||
| Капацитет на съда за спояване | Безоловен 350 кг | Безоловен 300 кг | Безоловен 250 кг |
| Други | |||
| Система за почистване на пръстите | Четка | ||

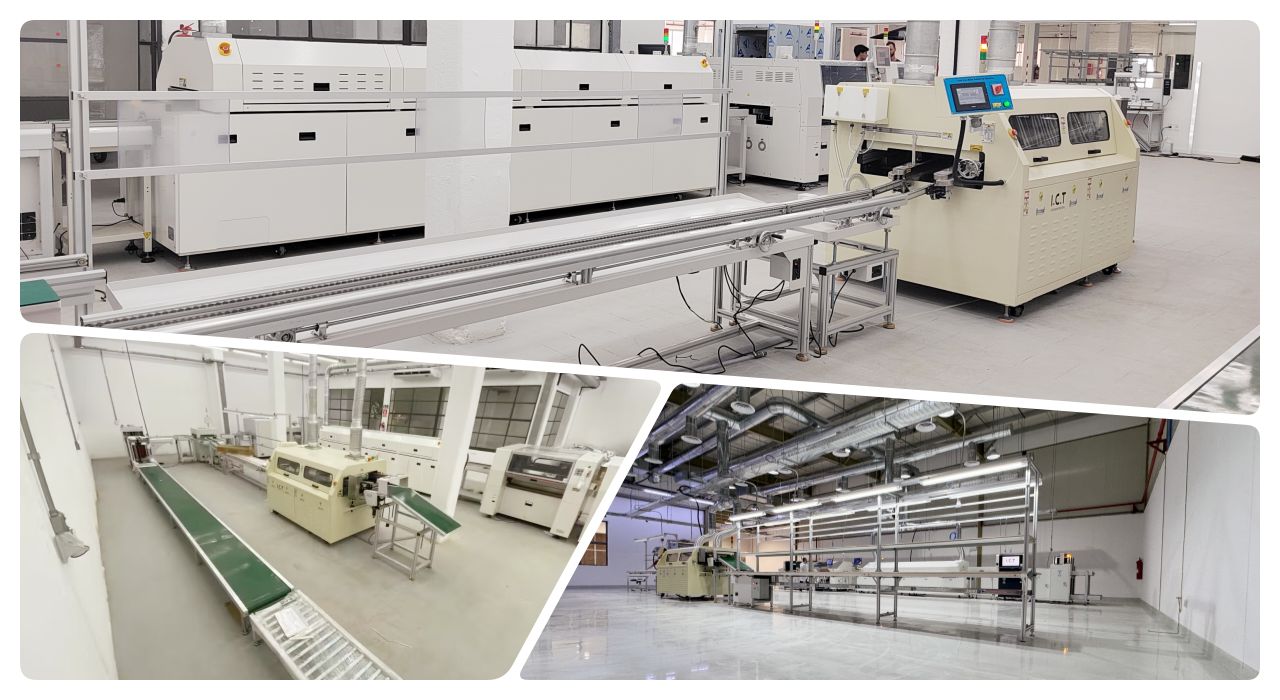

| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
През 2024 г. двама I.C.T инженери пътуват до Уругвай, за да помогнат на производител на интелигентни измервателни уреди, както е показано във видеоклип с положителна обратна връзка от клиентите. Видеото демонстрира оборудване, включително товарачи на дъски, машини за поставяне 471 и 481, Lyra622, AOI, ъглови конвейери, машина за запояване с двойна вълна W2, съединителни станции, линии за ремъци за материални рамки, ролкови линии и работни маси за бикове. Клиентите похвалиха експертизата на инженерите и надеждната работа на машината, отбелязвайки подобрената производствена ефективност за интелигентни измервателни уреди.
| Експертни услуги и обучение
I.C.T предлага обширни услуги и обучение за машината за запояване с двойна вълна, включително инсталация, поддръжка и оперативни насоки. Нашата глобална мрежа от инженери, обхващаща 72 страни, предоставя поддръжка на място и персонализирано обучение за постигане на максимална ефективност. С 25 години опит и екип от 20 инженери, ние доставяме технически надстройки и оптимизации на процеси. Базирани в нашето съоръжение от 12 000 m² в Дунгуан, ние гарантираме навременна помощ, което прави I.C.T надежден партньор за нуждите на безоловно DIP запояване с двойна вълна.
| Отзиви на клиенти
Клиентите ценят високо инженерите на I.C.T за техните професионални умения и бърза реакция, особено по време на задгранична поддръжка в Уругвай. Машината за запояване с двойна вълна е похвалена за постоянното си качество и ефективност на заваряване, ключов актив за задачите на машината за запояване с потапяне. Нашата здрава опаковка гарантира безопасна доставка, докато бързата ни реакция на технически проблеми - често разрешавани в рамките на часове - печели високи оценки. Клиентите оценяват нашите иновативни решения и гледат на I.C.T като на доверен партньор в глобалното производство на електроника.
| Сертификати за качество
Машината за запояване с двойна вълна на I.C.T притежава CE, RoHS, ISO9001 и множество патенти, отразяващи спазването на глобалните стандарти за безопасност и качество. Тези сертификати, валидирани в нашата модерна фабрика от 12 000 m², гарантират надеждността на оборудването за запояване с двойна вълна DIP. Нашите патентовани технологии подобряват издръжливостта и производителността, като дават на клиентите увереност при избора на I.C.T за техните производствени нужди.
| Относно компанията и фабриката I.C.T
I.C.T е лидер в производството на електроника със собствена научноизследователска и развойна дейност и производство, в която работи голям екип, който се разраства бързо в продължение на 25 години. Обслужвайки над 1600 клиенти в 72 страни, нашият индустриален парк от 12 000 m² в Dongguan разполага със строг контрол на качеството и стабилна система за управление, произвеждайки първокласни модули за запояване с двойна вълна. С осем клона и регистриран фонд от 30 милиона долара ние предоставяме иновативни решения в световен мащаб. Нашият ангажимент за съвършенство подкрепя клиентите от настройката до оптимизирането, което прави I.C.T надеждно име в индустрията.
