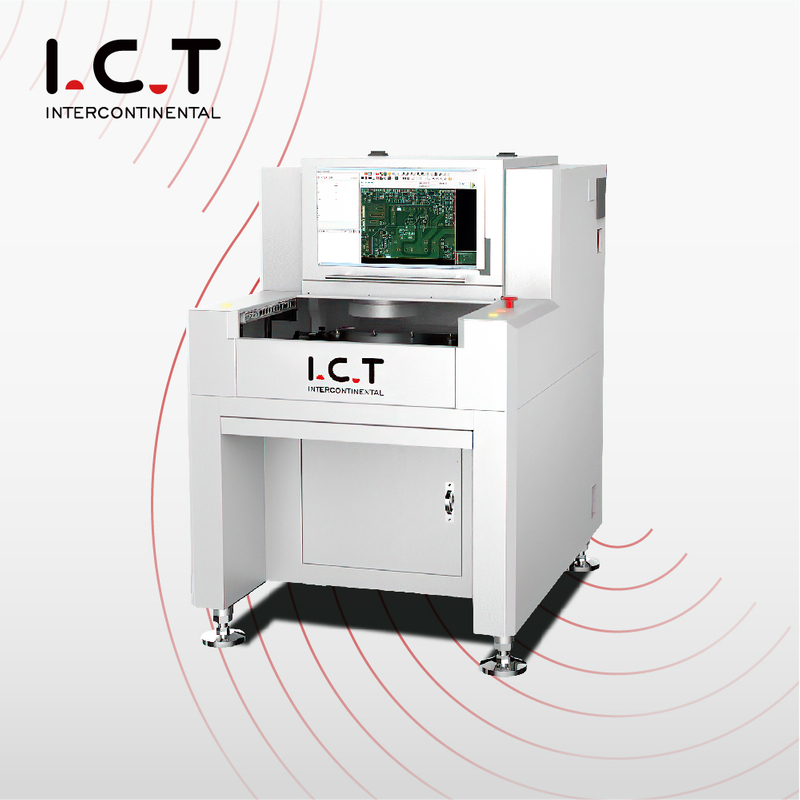

I.C.T Офлайн автоматична оптична инспекция AOI машина I.C.T-V8
Офлайн AOI V8
Въведение:
За SMT инспекция преди преформатиране, след преформатиране.
Гранитна платформа значително подобрява прецизността и стабилността на машината.
Програмируем RGB+W LED източник на осветление.
Телецентричен обектив с постоянно увеличение и ниска реакция на изкривяване към висок компонент.
Характеристики:
1. Функция за автоматично събиране и съхранение на LOG, функция за предупреждение/аларма за NG, дистанционно програмиране и отстраняване на грешки.

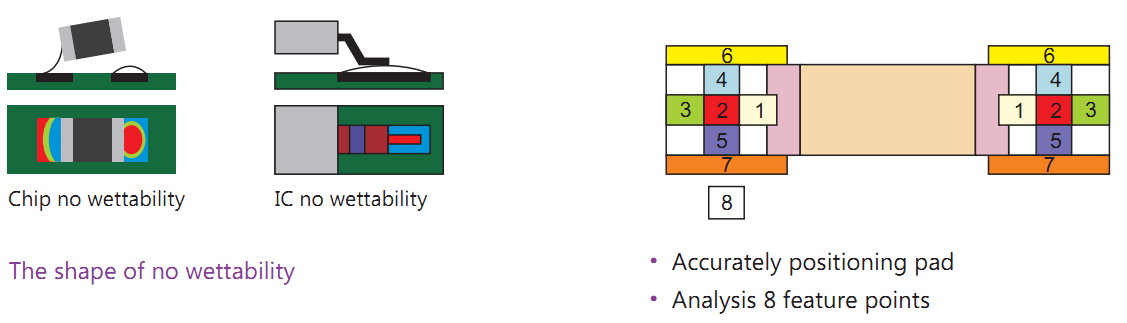

2. Възможност за проверка: недостатъчна, къса, хлъзгав отвор, покриващ щифт за спойка, замърсяване, разместване, липсваща част, изкривено, билборд, монтаж
отстрани, преобръщане, грешна част, повредена, плаваща, полярност, псевдо запояване, празна спойка, прекомерно лепило и др.
3. Perfect SPC събира NG информация офлайн и автоматично генерира всички видове производствени таблици.
4. Зряла функция на контролния център, ясен софтуерен интерфейс.
5. Добра стабилност (GR&R <10% ＠6 Sigma, CPK > 1,33 (Точността на отклонението на теста е по-малка от ±0,25 mm.
6. Преместване на камерата, конвейерът фиксиран по време на теста.
7. Компенсация на изкривяването на печатни платки: калибриране на общата компенсация на марката, компенсация на рамката на позицията на компонента.
Гранитна платформа и рамка
Осигурете стабилността на оборудването и последователността на програмата за споделяне между машините

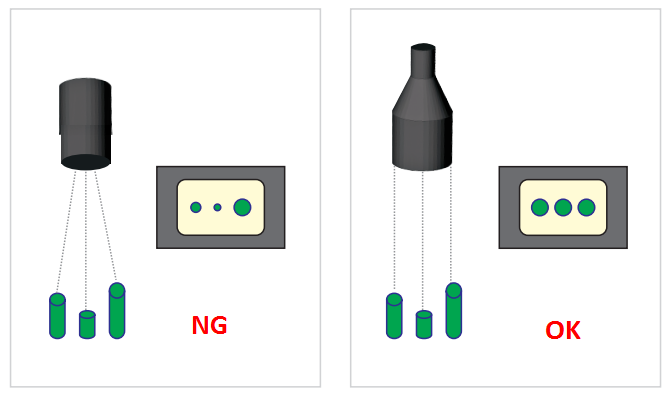

Индустриална камера+телецентричен обектив
Инспекцията на висококомпонентната спойка не е засегната, тъй като няма ефект на сянка в цялото зрително поле.

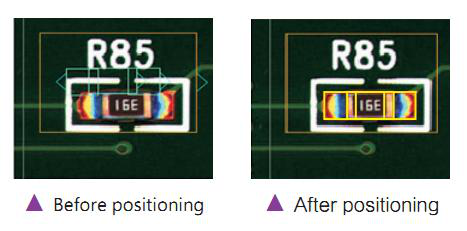

Цялата FOV помощна позиция
Висока способност за откриване на компоненти без открити подложки (BGA и т.н.) или частично екранирани компоненти
| Модел | I.C.T-V8 | I.C.T-V8XL |
| FOV | 15u (38,4*28,8 мм) |
| Камера | 5M пикселна интелигентна цифрова индустриална камера |
| Обектив | Телецентричен обектив |
| Светлина | 4-цветен пръстен LED светлина, RGB+W |
| Елемент за проверка | Тест на компоненти, тест за запояване |
| Мини компонент | 03015 чип, 0,3 стъпка IC и специална форма |
| Операционна система | Windows 7 |
| Размер на PCB | 50*50~430*330 мм | 50*50~650*510 мм |
| Дебелина на PCB | 0,3 ~ 6,0 мм |
| PCB Warpage | ±3,0 мм |
| Тегло на PCB | Макс: 10 кг |
| Височина на PCB | Горна част: 25-60 mm, долна част: 25-80 mm регулируема |
| X/Y драйвер | AC серво драйвер, точност на повторение 0,01 mm |
| Платформа | Гранит |
| мощност | AC220 50/60Hz, 2.5A |
| Комуникация | СМЕМА |
| Тегло | 500 кг | 600 кг |
| Измерение | 880*1170*1350 мм (без светлината) | 1080*1470*1370 мм (без светлината) |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външният вид може да бъдат актуализирани без специално предупреждение.
