X-7100
I.C.T
X-ray inspection machine
| Количество: | |
|---|---|
| I.C.T X-7100 PCB рентгенова инспекционна машина
I.C.T X-7100 е усъвършенствана офлайн SMT машина за рентгенова инспекция на PCB, предназначена за подробни вътрешни проверки в производството на електроника. Той се отличава с откриването на проблеми като въздушни мехурчета, кухини, къси съединения, отворени вериги, липсваща спойка и пукнатини в компонентите. С функции като CNC програмиране за автоматично откриване и интерфейс за визуална навигация, той опростява процеса за операторите. Тази машина за рентгенова инспекция на PCB поддържа различни приложения, от SMT и BGA до литиеви батерии и автомобилни части. Неговият цифров плосък панел с висока разделителна способност и стабилна рентгенова тръба осигуряват ясни изображения, докато сертификатите за безопасност като EU CE и ISO го правят надежден. Идеален за контрол на качеството, той помага на производителите да намалят дефектите и да подобрят надеждността на продукта по удобен за потребителя начин.
| Функция

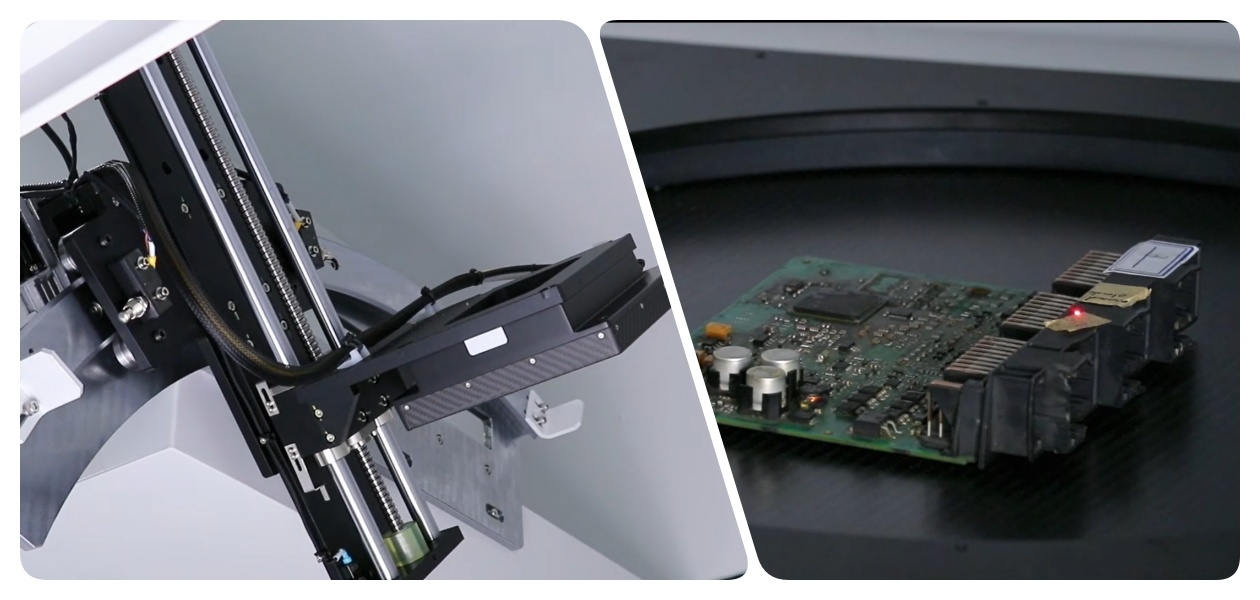

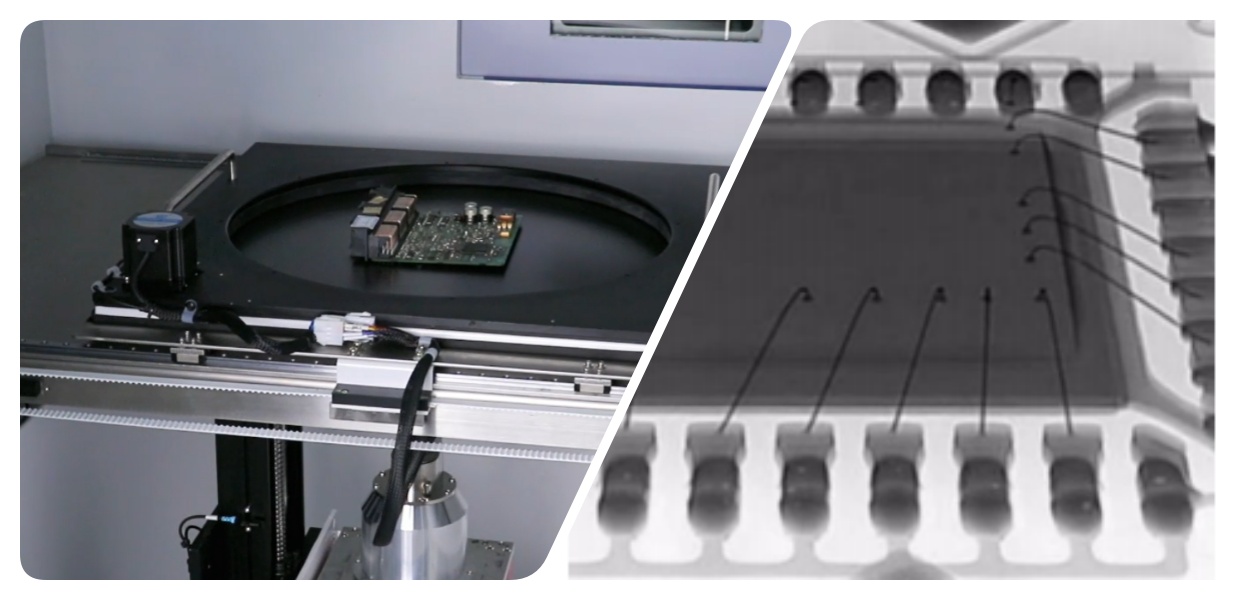

Машината за рентгенова инспекция I.C.T X-7100 PCB използва цифров детектор с плосък панел с висока разделителна способност с 1536x1536 пиксела, осигуряващ резки изображения за прецизно откриване на дефекти. Тази функция улавя корекции в реално време и предлага множество режими на усилване за по-добра видимост. Помага за идентифициране на дребни проблеми като дефекти на топката на спойка или проблеми със свързването на проводници в полупроводници. С пасивни сензори за охлаждане и температура, той поддържа постоянна производителност по време на дълги сесии. Това прави машината за рентгенова инспекция от съществено значение за индустриите, които се нуждаят от точни вътрешни изгледи, осигурявайки по-малко грешки в производството.
CNC програмирането в тази машина за рентгенова инспекция на PCB позволява автоматично сканиране на множество позиции на проби без ръчно въвеждане. Той поддържа функции за масиви за проби с фиксирано разстояние, ускорявайки проверките при настройки с голям обем. Операторите могат лесно да задават програми чрез щракване на мишката, намалявайки времето и грешките. Системата против сблъсък предпазва устройството по време на движение. Тази офлайн машина за рентгенова инспекция на SMT PCB е перфектна за тестване на партиди в SMT линии, като повишава ефективността и повторяемостта.
Инструментите за измерване с един клавиш в X-7100 бързо изчисляват размера на мехурчетата, скоростта на празнини и височината на спойка. Това помага при проверките на качеството за запояване на съединения в PCBA модули. Функцията за симулиране на цвят подобрява наблюдението на изображението за по-добър анализ. Оборудван с джойстик за управление за прецизни настройки, той гарантира точни резултати. Като универсална машина за рентгенова инспекция на PCB, тя се прилага за различни материали като керамика и пластмаса, като помага за предотвратяване на дефекти.
| Спецификация
| Артикул | Модел | I.C.T X-7100 |
| Рентгенова тръба | Тип | Затворена тръба |
| Напрежение | 90kV | |
| Електрически ток | 200uA | |
| Пространствена разделителна способност | 5μm | |
| Плосък панел | Метод за заснемане на изображение | Цифрови изображения с плосък панел |
| Точност на изображенията | 85 μm | |
| A/D преобразуване с квантована стойност на плътност | 16 бита (65536) | |
| Резолюция | 1280*1024 пиксела | |
| Скорост на кадрите на придобиване | 30 FPS | |
| система | Увеличение | 200x |
| Операционна система | Windows 10 | |
| Мощност | AC110-220V, 50-60HZ, 1200W | |
| Тест за радиационна безопасност | <1 uSV/H | |
| Структура | Макс. Размер на зареждане | 540мм*540мм |
| Макс. Зона за проверка | 510мм*510мм | |
| Макс. Тегло на натоварване | ≤10 кг | |
| Ъгъл на завъртане на платформата | 60° | |
| Измерение | 1100*1360*1750мм | |
| Тегло | 950 кг | |
| Движение на платформата | Автоматично / Ръчно |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.
| Списък на оборудването на линията SMT
I.C.T Висококачествената производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Видео за успеха на клиента
В нашето видео ние демонстрираме I.C.T X-7100 PCB рентгенова инспекционна машина в действие във фабриката за електроника на клиент. Видеото започва с общ преглед на елегантния му външен вид и ключови функции като управление с джойстик и интерфейс за програмиране. Вътре той разкрива високопрецизната рентгенова тръба от Hamamatsu и цифровия детектор с плосък панел. По време на работа машината сканира проби от PCBA, откривайки BGA мехурчета и топчета за спояване в реално време. Инженерите демонстрират автоматичен партиден режим на литиеви батерии и кабелни снопове, подчертавайки бързи измервания на кухини и наклони до 60 градуса. Тази настройка помогна на клиента да подобри откриването на дефекти с 30%, гарантирайки по-високо качество в тяхната SMT производствена линия. Видеото подчертава как тази офлайн машина за рентгенова инспекция на печатни платки SMT се интегрира безпроблемно в работните процеси за надеждни резултати.
| Поддръжка за обслужване и обучение
I.C.T предлага цялостни услуги и обучение за машината за рентгенова проверка на PCB. Нашият екип осигурява монтаж на място, редовна поддръжка и бърза техническа поддръжка, за да поддържа безпроблемната работа на вашето оборудване. Програмите за обучение обхващат основни операции, програмиране и протоколи за безопасност, пригодени за оператори с прости инструкции. Ние също така включваме съвети за оптимизиране на процеси, за да подобрим ефективността на производството ви. С глобалните сервизни центрове ние гарантираме бързо време за реакция и наличност на резервни части. Тази поддръжка помага на клиентите да увеличат максимално потенциала на машината без прекъсване.
| Какво казват клиентите
Нашите клиенти хвалят инженерите на I.C.T за техните експертни умения за настройка и отстраняване на проблеми. Те обичат машината за рентгенова инспекция на печатни платки заради нейните точни откривания и лесна употреба. Много подчертават нашата сигурна опаковка и бърза доставка, които предотвратяват повреди. Бързите отговори на запитванията разрешават проблемите бързо, изграждайки доверие. Като цяло, клиентите ни оценяват високо за надеждно оборудване и обслужване.
| Сертификати и стандарти
I.C.T притежава ключови сертификати като CE, RoHS, ISO9001 и различни патенти. Те гарантират, че нашата PCB рентгенова инспекционна машина отговаря на международните стандарти за безопасност и качество. CE потвърждава съответствието с разпоредбите на ЕС за здравето и околната среда. RoHS гарантира липса на вредни вещества. ISO9001 отразява нашата силна система за управление на качеството. Патентите защитават иновативни функции като инструменти за измерване на мехурчета. Това прави нашите продукти надеждни в цял свят.
| За компанията I.C.T и нашата фабрика
I.C.T е водещ доставчик със собствена научноизследователска и развойна дейност и производство, в която работят над 89 служители в съоръжение от 12 000 m². Разрастваме се бързо от 2012 г. насам, обслужвайки повече от 1600 клиенти в 72 държави. Нашите фабрики следват стриктни процеси на тестване и системи за управление на качеството, за да гарантират високи стандарти. Ние предлагаме пълни SMT решения, от планиране до оптимизация, помагайки на клиентите да изградят ефективни производствени линии в световен мащаб.
