Въведение:

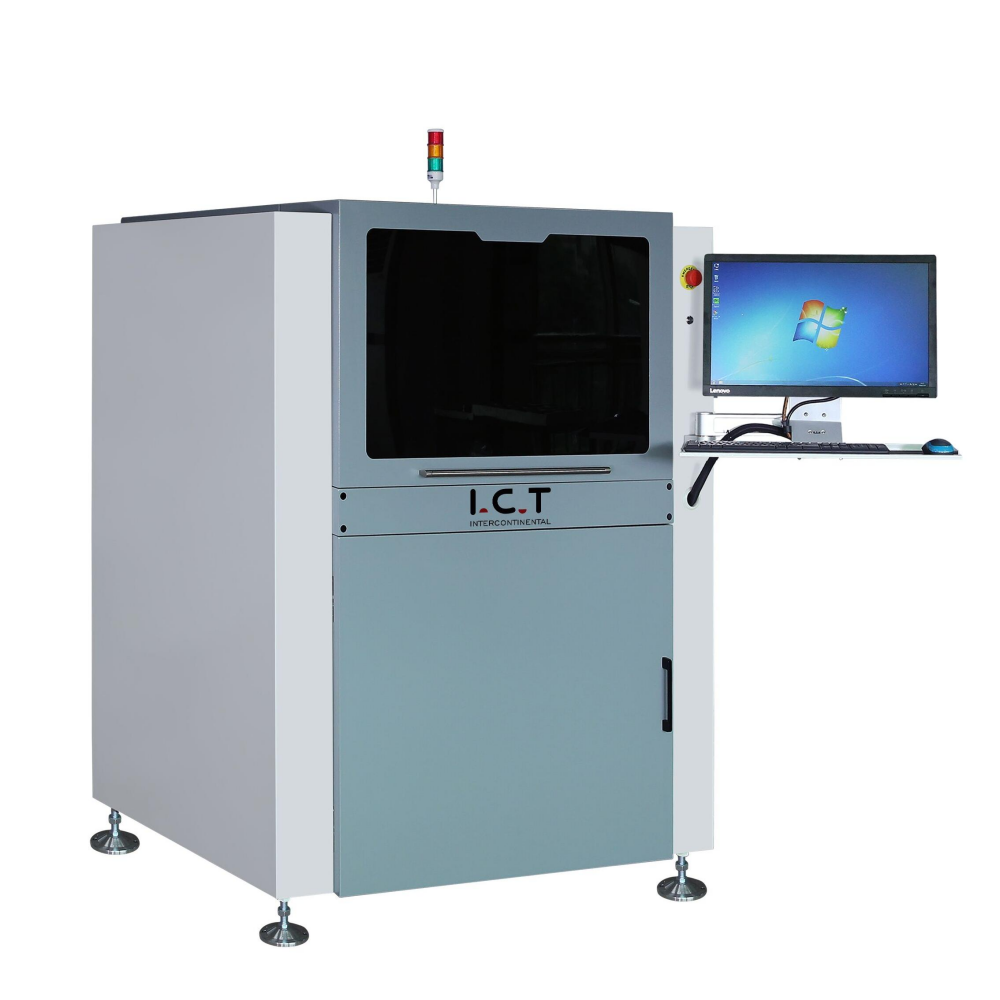

Водещата в индустрията автоматична машина за проверка на шаблони I.C.T-S780 може бързо да реши проблема с изработването и почистването на шаблони, подобряване на процеса на почистване;установяване на стандарти за управление на шаблони, подобряване на системата за управление на производството;сменете ръководството проверка, намаляване на разходите за труд, подобряване на качеството на продукта;и от източника за решаване на проблема с печата.
Пълна функция:
Минимален размер за проверка: 30x30 μm.Приложимо за: проверка на качеството на полупроводникови и SMT шаблони.
Програмирането чрез Gerber файл може да бъде завършено за 3 ~ 5 минути.
Проверката на отворите на шаблона изисква пълно покритие.
Микроскопско наблюдение на стената на шаблона.
Визуално измерване на дебелината на стъпаловиден шаблон.
Схема за измерване на опън с висока точност.
Проверка за лош отвор на цялата плоча.
Метод на групиране и класиране:
За различни размери, различни типове компоненти и различни нива на отвори, използвайте различни нива на параметри за откриване, за да гарантирате по-добре точността на високопрецизните компоненти.
Изключителна 3D технология за измерване на дебелината на шаблона:
Въз основа на принципа на триангулацията, дебелината на шаблона и гладкостта на стената на отвора се измерват със специална 3D дебелина камера за измерване, съответстваща на ъгъл от 45 градуса на стената на отвора.t=h*sina;Чрез 3D ъгловата камера се наблюдава и изчислява дебелината на отвора в реално време.Резолюция на измерване: 0.12um, точност на измерване: 1.2um.
