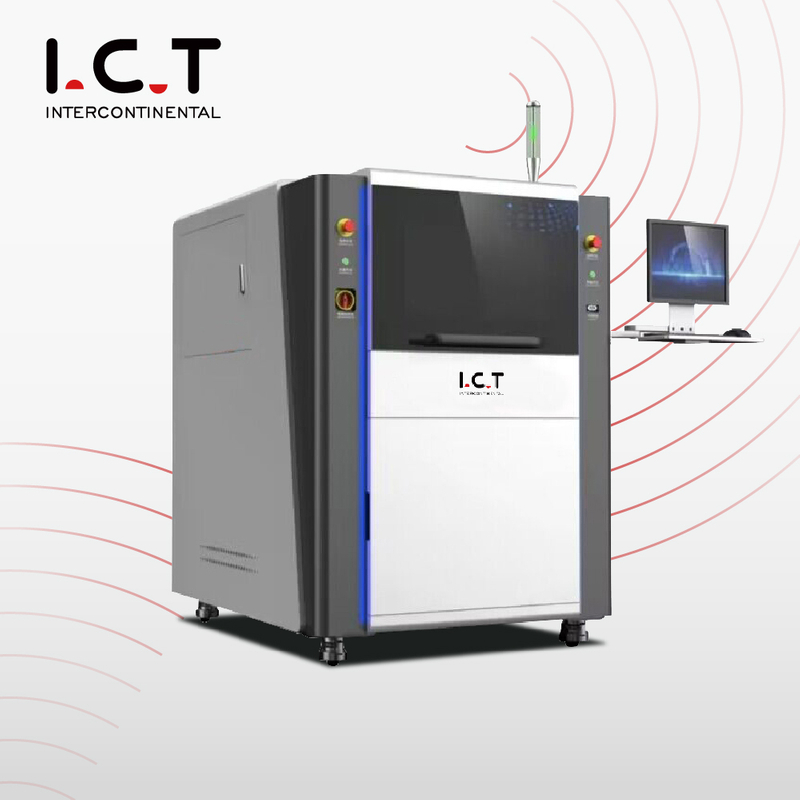

I.C.T- FAI86M |Автоматична летяща сонда Първа машина за проверка на компоненти на артикул за печатни платки

Преглед

Въведение:

I.C.T-FAI86M е самостоятелно разработено и произведено оборудване за инспекция на първия артикул с летяща сонда, което използва група летящи сонди за автоматична промяна на обхвата и автоматично тестване на LCR компоненти.Той решава проблемите с дългото време за откриване, високата цена на труда, непълното покритие на откриването, високата вероятност за грешка и трудностите при проследяване.

1. Машината за проверка е съвместима с различни формати на BOM, софтуерният интерфейс е прост и интуитивен, импортирането на данни е лесно и бързо и има отлични функции за сравнение и проверка на грешки;

2. Системата автоматично променя обхвата, необходим е само един набор от сонди за автоматична промяна на обхвата според компонентите, а тестът за автоматично затягане може индиректно да сравни дали материалите съответстват на опаковката.

3. Автоматично и бързо идентифициране на празни поставени компоненти, автоматично откриване на множество поставени компоненти.

4. Системата автоматично идентифицира и преценява копринения екран, посоката и полярността на чипове, диоди и транзистори чрез оптичната система чрез камера с висока разделителна способност.

5. Автоматично генериране на отчети от тестове.След приключване на теста автоматично се генерират доклади от теста.Данните от тестовия отчет са изчерпателни, резултатите от теста са ясни с един поглед, тестовата сцена може да бъде възстановена и проследимостта е силна, а документите в Excel или PDF формат могат да бъдат експортирани, за да отговорят на различните нужди на клиентите;

6. Инспекция за вземане на проби или инспекция за вземане на проби за зареждане с гориво, в съответствие с функцията за вземане на проби от станцията, проверката за вземане на проби може да се извърши според таблицата на станцията, таблицата на BOM или инспекция за вземане на проби при зареждане на половината път;

7. ERP, MES функция за докинг, отчетът може да бъде закачен с EPSMES системата на клиента и операцията за качване може да се извърши на компютъра;

8. Спомагателна функция на дизайна на чертежа, системата може да оцветява и маркира чертежи, а маркираното съдържание включва обозначение, стандартна стойност, прецизност и спецификация.

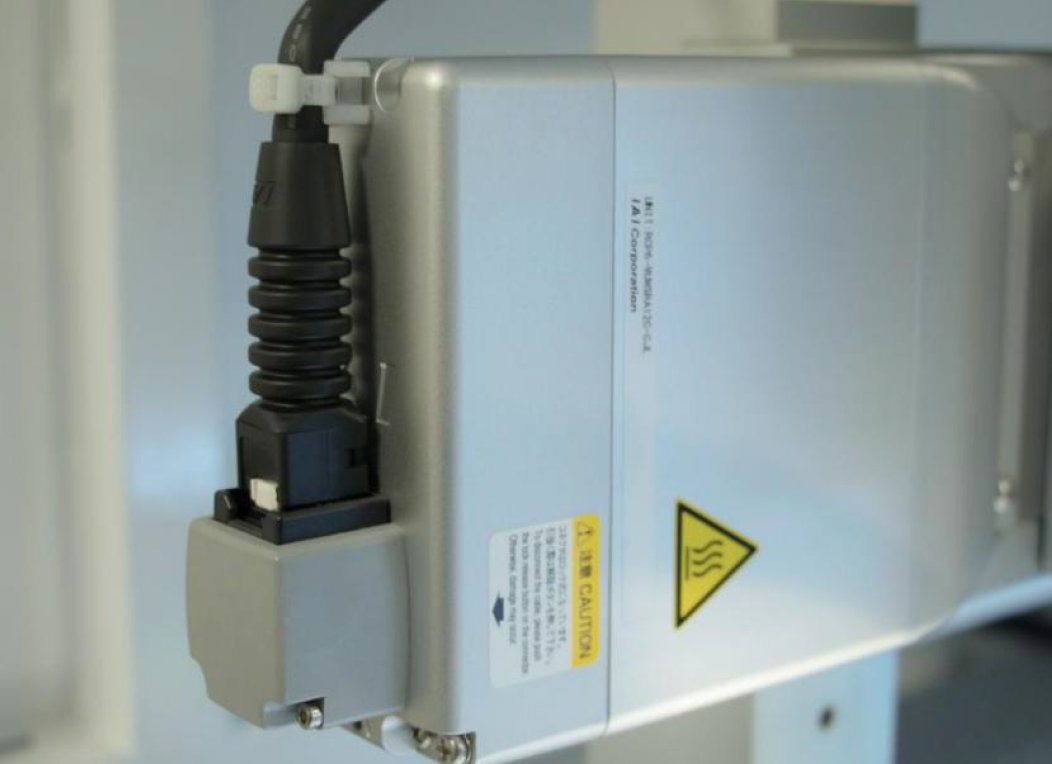

Сървърна система

Сервосистемата използва японски IAI модулен серво моторен модул и съответстващ серво драйвер, който е запечатан и прахоустойчив и подходящ за използване в чисти помещения.

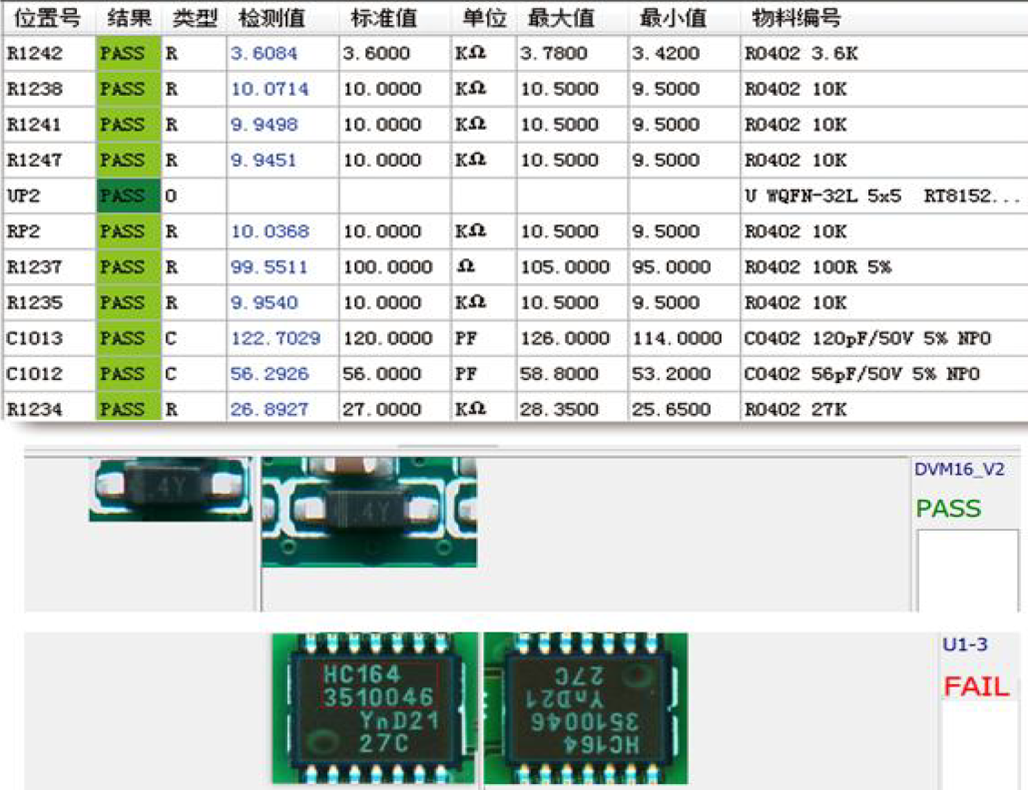

Автоматично определяне на резултата от откриването

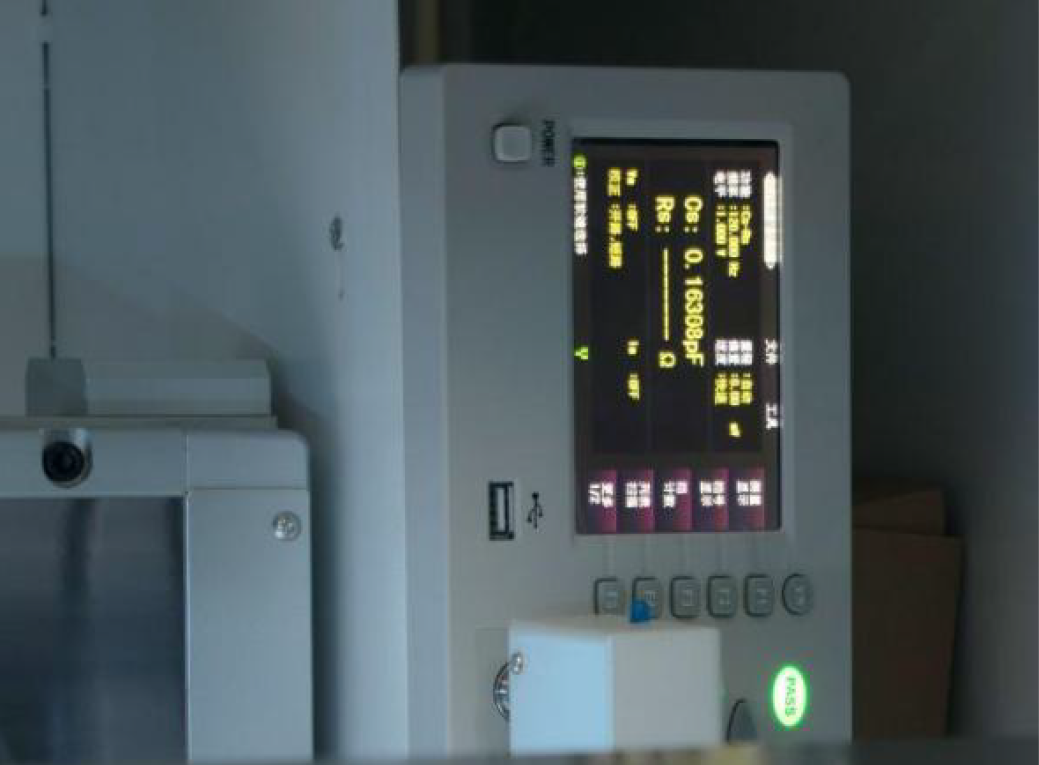

системата получава изображението с висока разделителна способност от скенера и данните за засичане на цифровия мост и автоматично преценява PASS (правилно) или FALL (грешно).

Спецификация:
