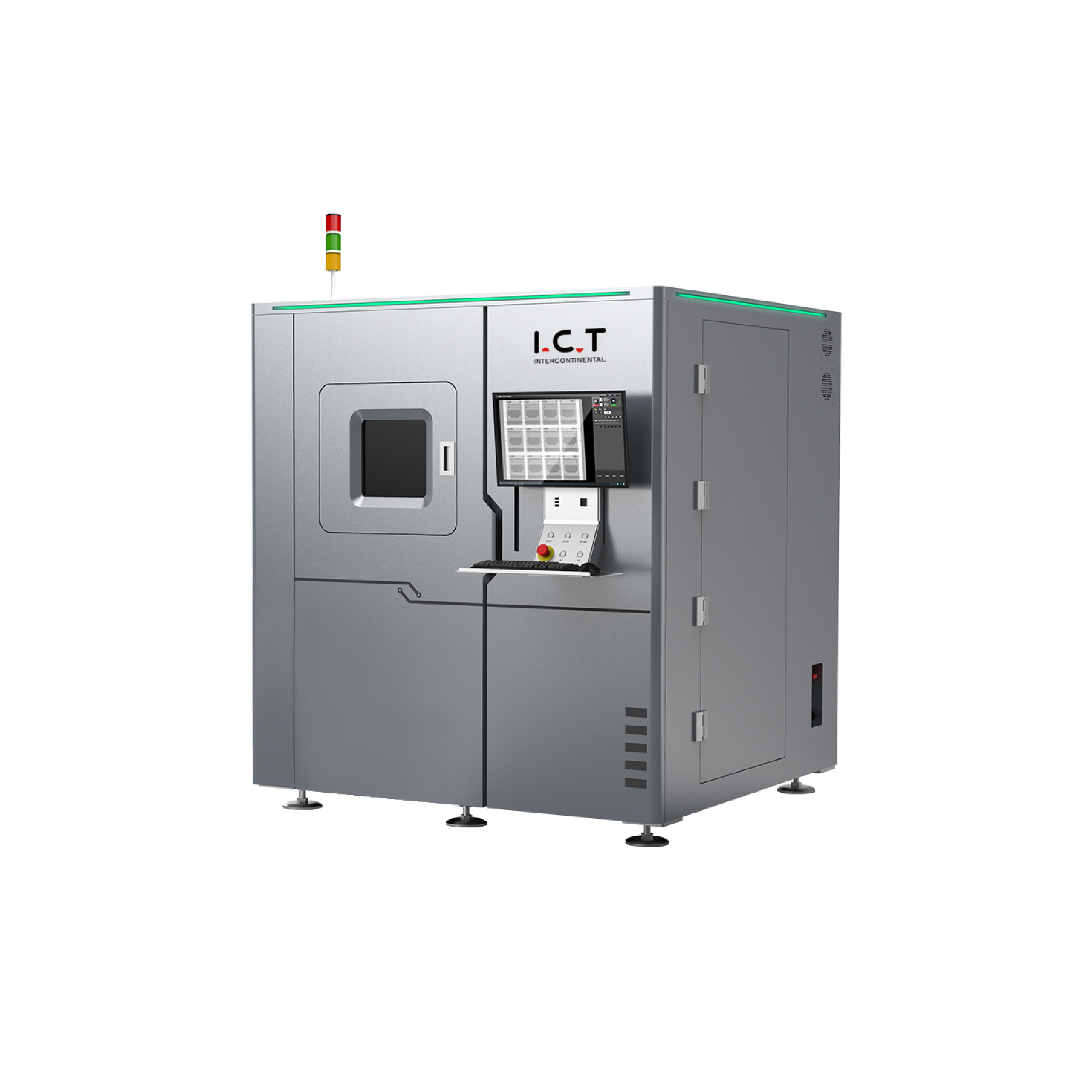

Автоматично тестване на PCB офлайн машина за рентгенова инспекция за SMT

Машината I.C.T-8200 е проектирана да предоставя рентгенови изображения с висока разделителна способност предимно за електронната индустрия.Тази универсална система е ефективна за много приложения в процеса на производство на печатни платки.Това включва BGA, CSP, QFN, Flip Chip, COB и широката гама от SMT компоненти.I.C.T-8200 е мощен помощен инструмент за разработване на процеси, мониторинг на процеси и усъвършенстване на операцията за преработка.Поддържа се от мощен и лесен за използване софтуерен интерфейс.

Модел:
I.C.T-9500
Марка:
I.C.T
Код:
X-RAY machine

Наличност:

Количество:



Запитване Добавяне в кошницата

Автоматично тестване на PCB офлайн машина за рентгенова инспекция за SMT

Преглед

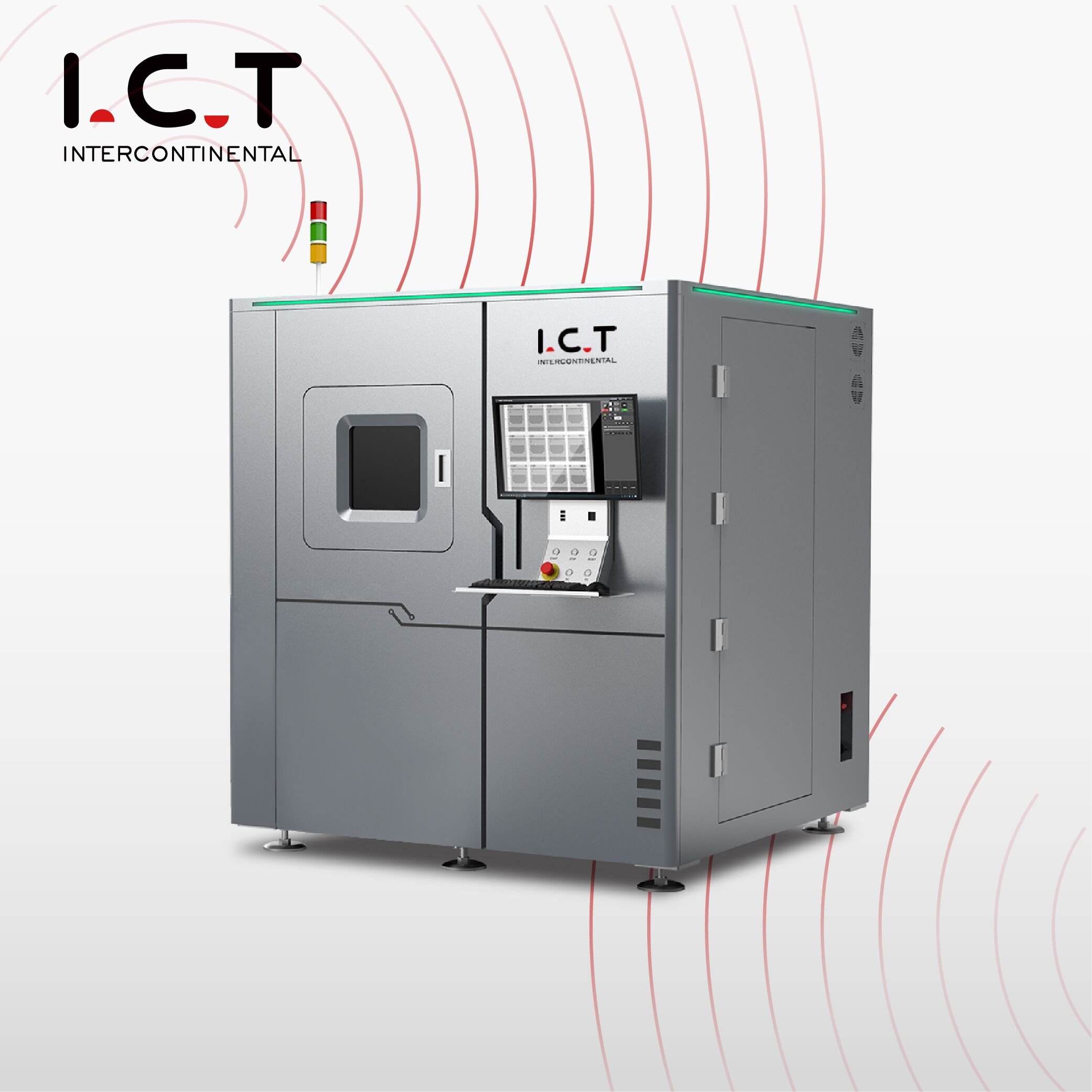

SMT рентгенова ICT-9500-2

X-Ray I.C.T-9500 Въведение:

I.C.T-8200 е мощен помощен инструмент за разработване на процеси, мониторинг на процеси и усъвършенстване на операцията за преработка.

Поддържан от мощен и лесен за използване софтуерен интерфейс, I.C.T-8200 е в състояние да отговори на малки и големи фабрични изисквания.

Характеристика:

1. 160KV 1µm отворена рентгенова тръба;

2. Високоскоростен милион FPD детектор с висока разделителна способност, 6-осна система за движение, за да отговори на различни нужди за откриване с голямо търсене;

3. Windows навигация, удобно проследяване на цели;

4. Автоматично измерване и генериране на отчети за BGA празни площи;

5. Многофункционална DXI система за обработка на изображения с множество програми за проверка на изображения с XY програмиране;

6. Машината се предлага с UPS, за да се намалят щетите по оборудването, причинени от внезапно прекъсване на захранването;

Приложение:

SMT, BGA, CSP, Flip Chip, LED детекция, полупроводници, опаковъчни компоненти, индустрия за батерии, електронни компоненти, автомобилни части, фотоволтаици, леене под налягане на алуминий, формоване на пластмаса. Керамика, други специални индустрии.

BGA 3D CT откриване

IC 3D CT откриване

Откриване на литиева батерия

Откриване на леене под налягане

Спецификация:

Вещ	Модел	I.C.T-9500
Рентгенова тръба	Макс.Напрежения, вид	160kV/1000μA, рентгенова тръба с отворен микрофокус
	Консумация на енергия	64W
	Размер на фокусното петно	1 μm (опция 0,5 μm)
	Увеличение	600X
	Тип детектор	FPD
детектор	Резолюция	1 μm
	пиксел	1536x1536
	Ъгъл на детектора	Пълен 360° ъгъл на видимост, 2*70° наклон
	Операционна система	Индустриален компютър, Win10 64-bit, i7 процесор
Системен компютър	Монитор	24' LCD
Системен компютър	Потребителски интерфейс	I.C.T Многофункционална DXI система за обработка на изображения
Софтуер	Макс.Зона за зареждане	600мм*545мм
Работна платформа	Макс.Зона за проверка	530мм*470мм
	Макс.Тегло на натоварване	10 кг
	Контрол на движението	Джойстики, мишки и клавиатури
	Обхват на движение (нагоре и надолу)	250 мм
Навигация	Камера	HD камера, лазерна точка
Характеристики на оборудването	Захранване	AC 110~220V (±10%) 50Hz, 3kW
	Контурни размери	1700(Ш)1660(Д)1900(В) мм
	Тегло на системата	2700 кг
