L10
I.C.T
| Количество: | |
|---|---|
| Пещ за запояване от висок клас на печатни платки

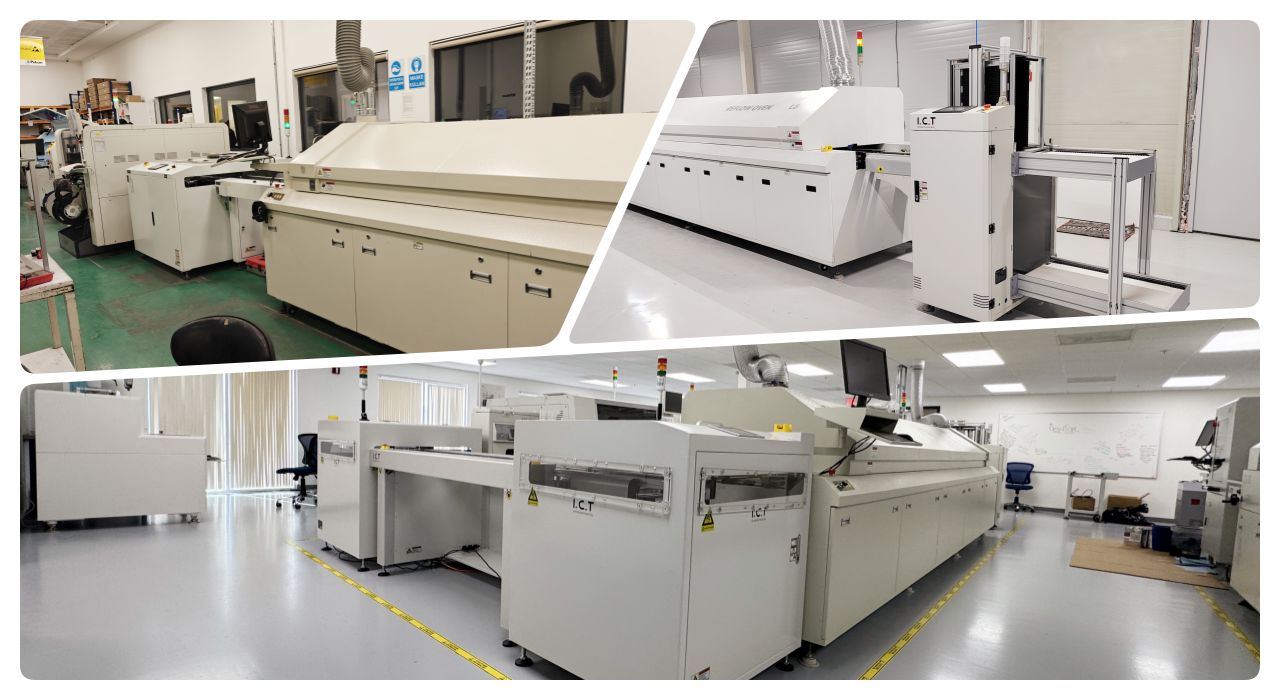

Lyra е висок клас SMT Reflow фурна, създадена за запояване на горни печатни платки. Той използва свеж дизайн за повишаване на топлинната ефективност и контрол. Siemens PLC заключва температурата в рамките на 0,7°C за постоянни резултати. Водещи отоплителни модули пространствени зони идеални за равномерно разпръскване и повторение.
Екранът на Windows превключва бързо между китайски и английски със заключване с парола. Той регистрира операции, измерва криви, симулира работи, диагностицира грешки, наблюдава на живо и записва автоматично файлове. Пътят на борда се показва в реално време. Новата зона за охлаждане лесно променя наклоните. Предпазители от трети страни добавят защита. Съответства на CE, CCC, UL.
Инверторните двигатели настройват горещ въздух за безоловна пещ за препълване на горещ въздух за запояване на печатни платки. Нулев източник на газ, капак на моторните повдигачи с опора на пръта. Вносните части гарантират безпроблемна работа и ниски поправки. Опцията Flux система поддържа камерата чиста. Затворената скоростна верига поддържа точността. Централна опора, двойни релси, налично външно водно охлаждане. Тази пещ за SMT Reflow е подходяща за всички видове запояване в линии.
| Функция
В SMT Reflow Oven компютърът се свързва с Siemens PLC, за да поддържа топлината с точност до 0,7°C. Това поддържа висока стабилност и спира проблемите със запояването на печатни платки. Системата проследява всеки цикъл, анализира температурните криви и прогнозира чрез симулация. Веднага предупреждавайте за грешки за бързи поправки. Всички данни се запазват автоматично за проверки по-късно. Движението на дъската на живо се показва на екрана. Обръщането на езика го прави лесно за всеки потребител. Паролите защитават настройките от промени. Часовникът на целия процес работи без прекъсване. Вградената диагностика открива проблемите рано. Този контрол работи за тежки безоловни работни места. Резултатите съвпадат партида след партида. Отпадъчни капки от лоши стави. Изходът се повишава в натоварените линии. Потребителите разчитат на него ежедневно. Пещта за препълване с горещ въздух за запояване на печатни платки остава винаги точна. Допълнителни функции като виртуални тестове планират безопасно.
Ефективна отоплителна система
Горните модули в SMT Reflow Oven проектират най-добрите зонови междини за равномерно нагряване. Повторяемостта остава силна в много области. Поддържа добре различни процеси без олово. Моторите с горещ въздух използват инвертори, за да задават скорости според нуждите. Вътрешните и външните части са разделени, за да издържат по-дълго. Запечатаното тяло има няколко дупки за поддържане на производителността. Азотната настройка се рециклира при влизане и излизане. Това намалява използването на газ и ниско ниво на кислород. Всички зони от предварително загряване до охлаждане получават азот, ако се добави. Кондензаторни връзки за чист поток. Следва стандартите IPC-7530 и JEDEC. Потреблението на енергия спада при работа. Тюлените запазват данните същите след години. Това прави пещта с горещ въздух за запояване на печатни платки много ефективна. ПХБ се нагряват без горещи или студени точки.
Затвореният контур в SMT Reflow Oven контролира скоростта до ±2 mm/min точно. ПХБ се плъзгат без удари или спирания. Централна опора плюс двойно предаване добавят твърдост. Опцията за външно водно охлаждане подобрява резултатите. Не е необходим газ, което опростява инсталирането. Капакът на пещта се отваря от мотор с предпазна лента. Висококачествените вносни части работят тихо и дълго. Поддръжката остава евтина и лесна. Не са необходими инструменти за повечето услуги. Изскачат напомняния за редовна грижа. Икономичната настройка пести енергия. Актуализации на транспортния изглед на живо. Работи с удължено работно време. Подходящ за малки до големи дъски. Пропускателната способност на линията се увеличава. Стабилната настройка намалява грешките. Това гарантира надеждна фурна за препълване с горещ въздух за запояване на печатни платки. Двойните релси предотвратяват премествания.
| Спецификация на пещта за SMT Reflow
Модел | L8 | L10 |
Размери (Д*Ш*В) мм | 5000x1300x1530 | 5800x1300x1530 |
Тегло | Прибл. 2100КГ | Прибл. 2315 кг |
Брой нагревателни зони | Горе8/Долу8 | Горе10/Долу10 |
Дължина на нагревателните зони | 3110 мм | 3892 мм |
Регулиране на ширината на релсата | Ръчна настройка (Опция: Автоматична) | |
Обем на отработените газове | 10M3/min*2 Ауспуси | |
Система за управление | PLC+компютър | |
Метод за контрол на температурата | PID + SSR | |
Трансмисионен агент | Верижка + Мрежа | |
Необходимо е електрическо захранване | 5-проводна система 3P, N, PE 380 VAC ± 5%, 50 Hz. Други напрежения при поискване | |
Мощност за загряване | 64KW | 80KW |
Консумация на енергия | 10KW | 12KW |
Време за затопляне | Приблизително 25 минути | |
темп. Диапазон на настройка | Стайна температура-- 300°C | |
Височина на транспортьора | 900+/-20 мм | |
Диапазон на скоростта на конвейера | 300~2000mm/mi | |
Фиксирана страна на релсата | Преден фиксиран (Опция: заден фиксиран) | |
Метод на охлаждане | Двигател с принудителен въздух и вентилатор (стандартно) | |
| Списък на оборудването на линията SMT
Нашата висококачествена производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Видео за успеха на клиента
Клиент от Узбекистан дойде в нашата фабрика I.C.T, за да види новата им пълна SMT линия преди изпращане. Те провериха модела L10, близък до нашата SMT Reflow Oven по технология и конструкция. Настройката включваше DECAN S1 pick-and-place, 5151 принтер за запояване, AOI AI-5146 инспектор, NG/OK товарачи, лентови транспортьори, миксер за паста и хладилен шкаф. Те отбелязаха перфектно равномерно запояване от зоните на пещта. Всички машини работеха гладко, без спирания. Нашите експерти предоставиха подробни демонстрации и съвети на място. Клиентът хареса високата производителност и надеждност на оборудването I.C.T. Това пътуване потвърди избора им и изгради силно партньорство. Пещта за препълване с горещ въздух за запояване на печатни платки впечатли с постоянно качество на продукцията.
| Професионално обучение и поддръжка
I.C.T осигурява пълна поддръжка за SMT Reflow Oven от началото до края. Ние се занимаваме с инсталирането, поддръжката и обучението на вашия обект. Инженерите отговарят бързо на запитвания по телефона или дистанционно. Ние настройваме процесите, за да съответстват на промените в производството. Надстройките идват с напредването на технологиите. Резервните части се доставят бързо по целия свят. Глобалните сервизни центрове остават готови. Това покрива всички нужди за фурна за препълване с горещ въздух за запояване на печатни платки. Клиентите нямат спирания или притеснения. Обучението изгражда потребителски умения за ежедневни бягания. Дистанционните инструменти решават повечето проблеми онлайн. Посещенията на място решават сложни казуси. Пълните документи и видеоклипове помагат при ученето. Сервизните планове отговарят на всеки бюджет.
| Похвала на клиента
Клиентите хвалят нашите инженери за решаването на проблеми за часове с експертни познания. SMT Reflow Oven получава комплименти за стабилна работа и малко повреди. Опаковката използва здрави материали, за да пристигне безопасно навсякъде. Бързите отговори на имейли или обаждания изграждат доверие. Помощта на място по време на инсталиране прави стартирането лесно. Качеството на оборудването продължава години без избледняване. Пещта за препълване с горещ въздух за запояване на печатни платки печели за чисти фуги всеки път.
| Нашата сертификация
Нашата SMT Reflow фурна притежава CE, RoHS, ISO9001 одобрения за безопасност и екологична употреба. Патентите защитават уникалните дизайни отвътре. Отговаря и на CCC, UL спецификациите. Строги тестове проверяват всяка част преди изпращане. Това гарантира висока надеждност.
| Относно I.C.T и нашата фабрика
I.C.T притежава научноизследователска и развойна дейност и производство в 12000m² модерна фабрика. Екип от 89 души включва 20 квалифицирани инженери. Скорости на растеж от основаването през 2012 г. Ние обслужваме над 1600 клиенти в 72 държави. На всяка стъпка текат строги проверки на качеството. Пълната система за управление осигурява най-добри резултати. Това поддържа пълни SMT линии с SMT Reflow Oven.
