I.C.T-SS330 / SS430 / SS540 / SS550
I.C.T
| Количество: | |
|---|---|

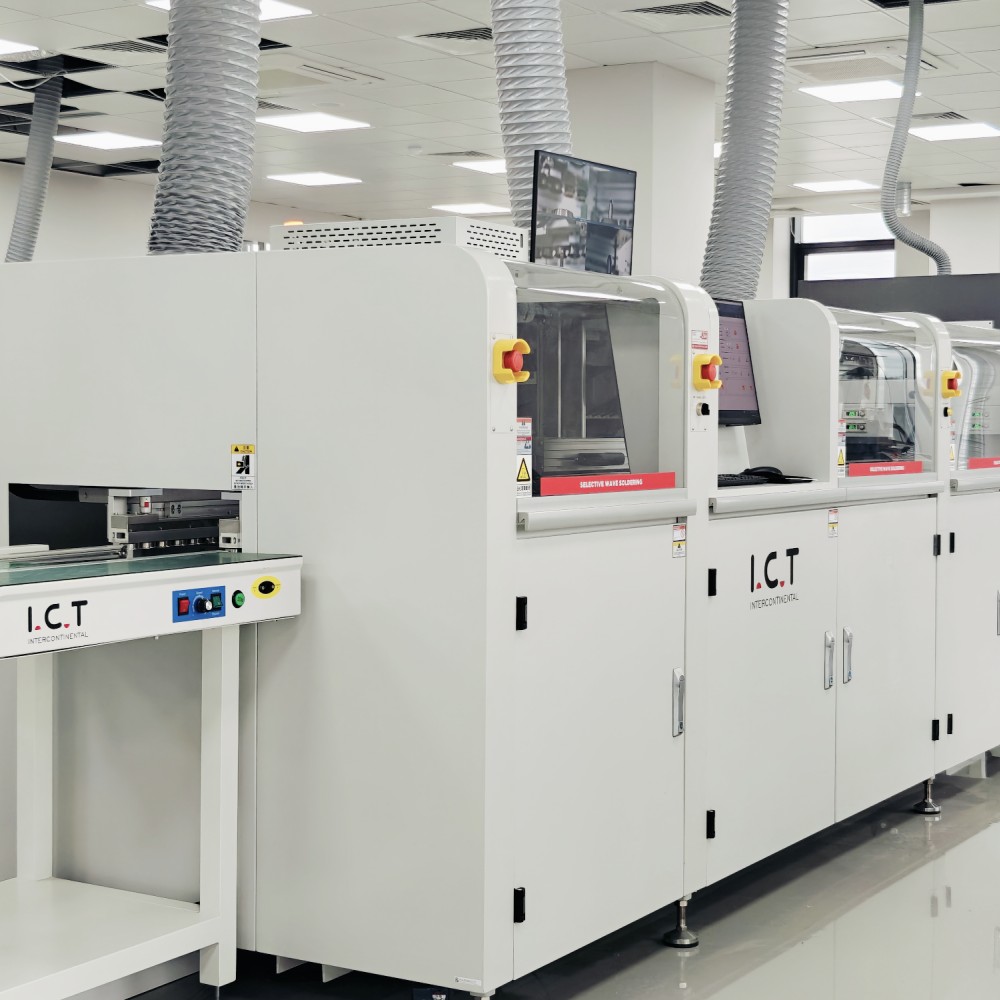

| Преглед на вълновата машина за селективно запояване
Проектирана и произведена в Китай, машината за селективно запояване с вълни I.C.T е най-добрата офлайн машина за запояване с вълни за гъвкаво, голямо производство на PCBA. Печатната платка остава идеално неподвижна, докато леката платформа от лят алуминий — задвижвана от сервосистеми Panasonic и прецизни линейни релси — движи флюс и глави за запояване с тиха скорост и субмилиметрова точност. Вграденото азотно отопление осигурява огледално ярки фуги и почти никаква шлака. Всеки параметър се настройва и записва в интуитивен интерфейс на Windows за бронирана повторяемост. Автоматично вълново калибриране, CCD наблюдение в реално време, немски струен клапан и титаниева гърне правят тази селективна вълнова машина за запояване идеалното самостоятелно решение, което поддържа добивите високи и несъществува преработка.
| Списък на оборудването на DIP линията
Немски високочестотен струен вентил изстрелва малки, равномерни точици на поток с твърди вещества под 10%. Резервоарът под налягане и прецизният разходомер поддържат стабилна доставка независимо от нивото на резервоара. Дюзата се движи по XY платформа, повтаряща се до 0,02 mm. Остатъкът пада в плъзгаща се тава за незабавно почистване. Цялата пневматика е първокласна японска SMC, габарити точно на повърхността за бързи визуални проверки. Автоматична помпа подава поток без прекъсване. Тази система осигурява чисто, повтарящо се покритие всеки цикъл на машината за селективна вълна за запояване.
Напълно регулируем долен IR идва стандартно; горен IR или конвекция с горещ въздух по избор. Отвореният дизайн максимизира преноса на топлина, докато дебелата изолация поддържа стабилни температури. Първокласните нагревателни елементи и двигатели от световни лидери работят безпроблемно години наред. Всичко е plug-and-play—не са необходими инструменти за обслужване. Платките излизат равномерно активирани и без напрежение, идеално готови за безупречни съединения в Select Offline Wave Soldering Machine.
Германската електромагнитна помпа произвежда ултра постоянен вълнов пик. Изберете температура, N2 поток, височина и автоматично калибриране направо от екрана. Титаниева тенджера с външен чугунен нагревател се затопля бързо и никога не протича. Вграденият азот осигурява лъскави фуги и почти нулева шлака. CCD в реално време записва 900 часа проследимо видео. Запечатаните високоскоростни XYZ оси, откриването на лазерни вълни и автоматичното почистване на дюзите поддържат машината за селективна вълна за запояване да работи 24/7 без проблеми.
Силните профилирани релси и трисекционният ролков транспортьор преместват дъските плавно и нежно. Страничните и горните скоби фиксират PCBA неподвижно по време на всяка стъпка. Удебелените релси се справят с лекота с товари от 20 кг. Прецизните задвижващи модули позиционират перфектно платките от флюс през спойка. Целият транспорт е проектиран за непрекъснато производство на Select Offline Wave Soldering Machine.
CE-сертифицираният PLC и високоскоростната шинна архитектура отговарят на стандартите Industry 4.0. Кабелите Cat-6 и най-добрата в класа електроника осигуряват светкавична реакция и пълна надеждност. Насочвано програмиране, автоматично разпознаване на дюзи, редакции на базата на картина, преглед на живо с едно щракване и многоезична поддръжка правят настройката лесна. Пълната проследимост поддържа качеството заключено здраво на всяка селективна вълнова машина за запояване.
Насочван режим стъпка по стъпка, автоматично идентифициране на дюзата, интелигентна корекция на картината, табла за управление в реално време и превключване на CCD с един бутон на живо правят работата безпроблемна. Поддържа китайски, английски, японски, руски и др. Вградените MES, Wi-Fi, отдалечен достъп, гласови предупреждения и персонализирани светлини поддържат операторите в пълен контрол над Select Offline Wave Soldering Machine.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |
| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
Виетнамски клиент, доставящ световноизвестна марка фотоапарати, посети нашата фабрика, за да приеме тяхната нова селективна вълнова машина за запояване. Нашите инженери проведоха демонстрации на живо на действителните си дъски, обучиха екипа си за програмиране, калибриране и ежедневна грижа и им позволиха да гледат как се оформят перфектни фуги в реално време на CCD монитора. Практическата сесия им даде 100% увереност за бързо и гладко стартиране у дома и доказа истинската глобална подкрепа на I.C.T.
| Професионално обслужване и обучение
От инсталация до ключ и въвеждане в експлоатация до поддръжка през целия живот и надстройки, I.C.T ви покрива навсякъде по планетата. Двадесет специализирани инженери се занимават с оформление на линии, настройка на процеси и задълбочено обучение - на място или дистанционно. Центрове за резервни части на множество континенти и 24-часова реакция поддържат вашата Select Offline Wave Soldering Machine в най-висока работоспособност година след година.
| Похвала на клиента
Клиентите са възхитени от нашите търпеливи, опитни инженери, които обучават задълбочено при приемане и стартиране. Те обичат как селективната вълнова машина за запояване заковава флюсови точки, поддържа перфектна височина на вълната и нарязва дефектите със своите изключително прости контроли. Бронеустойчивата опаковка пристига чиста всеки път, а дистанционните поправки в същия ден плюс светкавичната поддръжка на място правят I.C.T партньора, за когото никога не се тревожат.
| Индустриални сертификати
Всяка I.C.T селективна вълнова машина за запояване носи CE за безопасност, RoHS за екосъответствие, ISO9001 за управление на качеството и множество патенти за струйни клапани, помпи и лазерно откриване. Тези световно признати марки доказват, че получавате безопасна, екологична, иновативна производителност на Select Offline Wave Soldering Machine, изградена по най-високите стандарти.
| Относно компанията и фабриката I.C.T
От 2012 г. насам се развиваме бързо с пълна вътрешна научноизследователска и развойна дейност и модерна фабрика от 12 000 m². Осемдесет и девет членове на екипа — включително 20 инженери — и осем клона обслужват над 1600 клиенти в 72 държави. Стриктна инспекция и цялостни системи за качество подкрепят всяка машина за селективно вълново запояване, докато истинските готови решения – планиране, оборудване, обучение, оптимизация – помагат на производителите на електроника по целия свят да доминират с Select Offline Wave Soldering Machine.
