T420
I.C.T
smt pcb metal coating machines
| Количество: | |
|---|---|

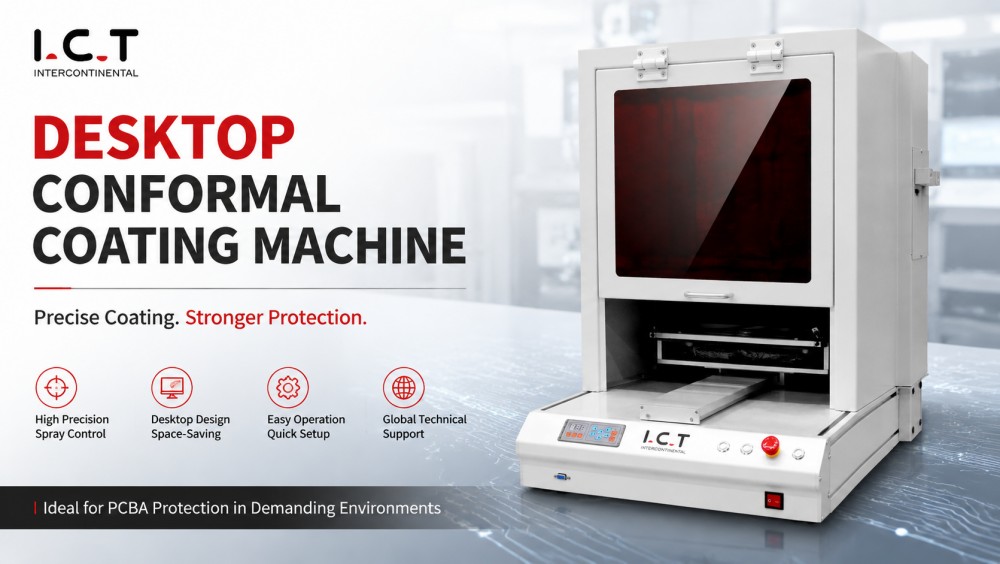

Машината за настолно конформно покритие SMT PCBA е проектирана за нанасяне на покритие на малки партиди или прототипи на печатни платки с висока точност. Движението по три оси позволява селективно приложение върху едностранни или двустранни печатни платки. Побира дъски с размери от 50×50 до 400×400 mm с височини до 80 mm. Системата включва 10L материал и 2L резервоари за почистване и регулируеми вентили за пръскане. Операторите могат да програмират точки, линии, окръжности, дъги и криви. Бързата смяна на продукта и интуитивният интерфейс го правят идеален за офлайн производство, малки пилотни линии и лабораторни среди, осигурявайки повтарящи се и еднакви конформни резултати на покритие.

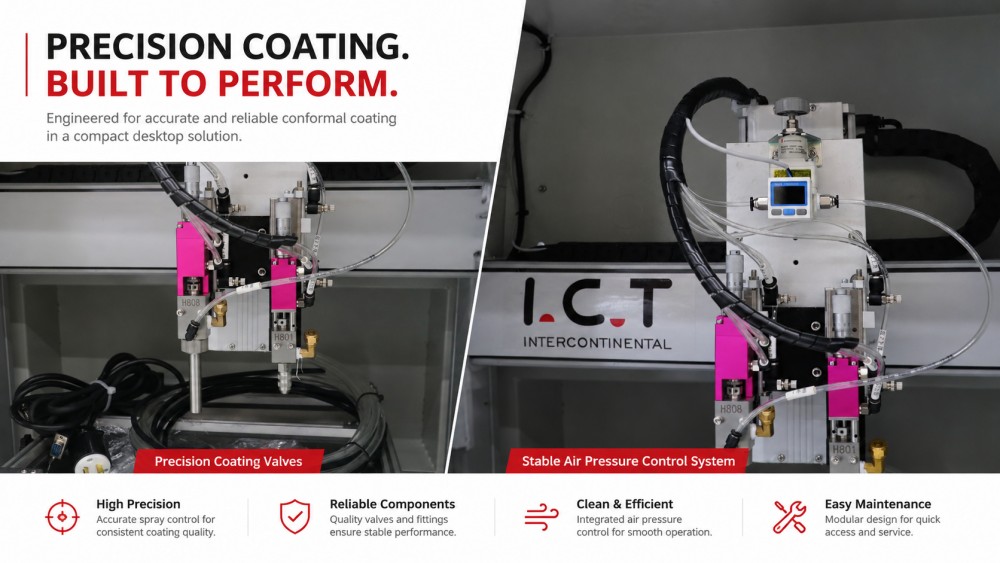

Триосният робот нанася покрития с висока повторяемост върху сложни печатни платки. Регулируемите вентили се справят с различни вискозитети, включително UV и епоксидни лепила. Откриването на височината и разпознаването на ръбовете осигуряват равномерно покритие, като същевременно предотвратяват прекомерното пръскане. Поддържа едностранни и двустранни дъски. Тази функция гарантира постоянно качество на покритието за производство на прототипи, лаборатории и малки партиди SMT PCBA.
Компактни настолни конвейери и приспособления стабилизират плоскостите по време на нанасяне на покритие. Стъпковите двигатели осигуряват прецизно движение. Приспособленията за бърза смяна минимизират времето за престой при смяна на платки. Оформлението на работния плот е идеално за инженерни лаборатории, пилотно производство или малки SMT PCB покрития. Системата предотвратява неправилно подравняване и осигурява равномерно покритие върху различни размери и дебелини на плоскости, като същевременно поддържа висока ефективност.
Доставката на материали включва 10L основен резервоар и 2L резервоар за почистване с регулирано въздушно налягане 4,5–6 Kg/cm². Програмирането на кутията за обучение позволява дефиниране на пътя и регулиране на обема на покритието. Независимите цикли на почистване намаляват замърсяването. Контролираният поток на материала гарантира постоянна дебелина на покритието. Гъвкавото програмиране включва множество оформления на печатни платки, осигурявайки възпроизводими резултати в малки партиди или офлайн производствени среди.
| Артикул | I.C.T-T420 |
|---|---|
| Номер на клапаните | Атомизиращ клапан 1 бр., прецизен клапан 1 бр |
| Номер на ос | 3-ос (X, Y, Z) |
| Размер на печатни платки | 50×50 ~ 400×400 mm |
| Дебелина на печатни платки | 0,4 ~ 6 мм |
| PCB Warpage | <1% |
| Система на водача | Стъпков двигател |
| Материален обем | 1×10L кофа за лепило + 1×2L кофа за почистване |
| Макс. Скорост | 400 мм/сек |
| Макс. Височина на компонента | 80 мм |
| Форма на ветрило Ширина на пръскане | 5 ~ 8 мм |
| Най-малък диаметър на струята | 5 мм |
| Повтаряща се точност | ±0,1 мм |
| Смяна на продукта | <8 минути |
| Проверете светлината | UV светлина |
| Въздушно налягане | 4,5 ~ 6 Kg/cm² |
| Захранване | AC220V±10%, 50/60Hz, 500W (Опция: 110V) |
| Метод на контрол | Дръжка за управление |
| Размери (Д×Ш×В) | 800×900×900 мм |
| Тегло | Прибл. 50 кг |
*I.C.Tпродължава да работи върху качеството и производителността, спецификациите и външният вид могат да бъдат актуализирани без специално предупреждение.
Настолната машина за покритие се интегрира с I.C.T пълни SMT/DIP линии, включително системи за вземане и поставяне, селективно запояване, AOI и системи за депанелиране. Вграденото CCD зрение следи качеството на покритието. Комбинирани, тези системи оптимизират производителността, минимизират преработката и поддържат равномерно покритие на PCBA и LED модули. Идеален за лаборатории, пилотни линии и SMT производство на малки партиди.
| Име на продукта | Предназначение в линията за покритие на PCBA |
|---|---|
Нанася прецизни защитни покрития върху печатни платки за прахоустойчива, водоустойчива и взривоустойчива защита. | |
Втвърдява покритията с IR или UV светлина, осигурявайки трайна и силна защита. | |
Пренася плавно печатните платки през линията за нанасяне на покритие за ефективна обработка. | |
Осигурява и съхранява печатни платки за производствената линия, като осигурява гладко въвеждане и извеждане. | |
| Конформно покритие AOI | Проверява качеството на покритието и открива дефекти, за да гарантира високи стандарти. |
През декември 2025 г. I.C.T достави три производствени линии — SMT, DIP и Coating — на саудитски производител на автомобилна електроника. Инженерите се занимаваха с инсталиране, калибриране и обучение на оператори. Преди това клиентът беше посетил I.C.T през юни 2025 г., за да инспектира оборудването и производствените процеси. След пускането в експлоатация инженерите получиха почетни сертификати, признаващи професионалното обслужване и надеждността на цялостното решение за SMT, DIP и линия за нанасяне на покрития за нова ODM фабрика, способна да извършва научноизследователска и развойна дейност, проектиране и производство.
I.C.T осигурява поддръжка от край до край за SMT, DIP и операции за нанасяне на покритие. Оценката преди доставката включва типове печатни платки, материали за покритие, капацитет и оформление. След доставката инженерите осигуряват монтаж, пускане в експлоатация, обучение на оператори, поддръжка и оптимизация на процеса. Настолната машина за нанасяне на покритие е включена в пълния работен процес на сглобяване, осигурявайки повтарящо се качество на покритието. Новите съоръжения получават насоки от оформлението до пробното производство, докато съществуващите линии получават оптимизиран работен процес и стабилни операции.
Клиентите оценяват I.C.T за ясни инструкции, практическа поддръжка и бързи отговори. Инженерите насочват операторите към намаляване на грешките и подобряване на производителността. Опаковката гарантира безопасна доставка. Техническите въпроси по време на монтажа и производството се решават своевременно. Клиентите се доверяват на I.C.T при пускането на нови SMT, DIP и линии за нанасяне на покрития, като същевременно се постига равномерно, повтарящо се PCBA покритие, което води до офлайн или производство на малки партиди.
Настолната машина за конформно покритие е сертифицирана по CE и ISO9001. Управлението на качеството включва инспекция на компоненти, проверка на сглобяването, функционално тестване, преглед на опаковката, проследяване на пратката, инсталиране и следпродажбено обслужване. Тези стандарти гарантират възпроизводими, висококачествени конформни покрития за производство на малки партиди и прототипи на PCBA, включително селективно покритие на LED и електронни модули.
I.C.T доставя готови решения за SMT, DIP, покритие, дозиране, сглобяване, роботика и интелигентни фабрики. Вътрешни екипи за научноизследователска и развойна дейност, производство, инженеринг, продажби и обслужване насочват клиентите от планиране към стабилно производство. Глобалните проекти обхващат доставка на оборудване, монтаж, обучение и оптимизация на процесите. I.C.T изгражда нови съоръжения от 0 до 1 и надгражда съществуващите линии от 1 до 10, осигурявайки мащабируеми, прецизни и надеждни PCBA решения за конформно покритие.
