I.C.T-310P
I.C.T
Inline Label Sticker
| Количество: | |
|---|---|

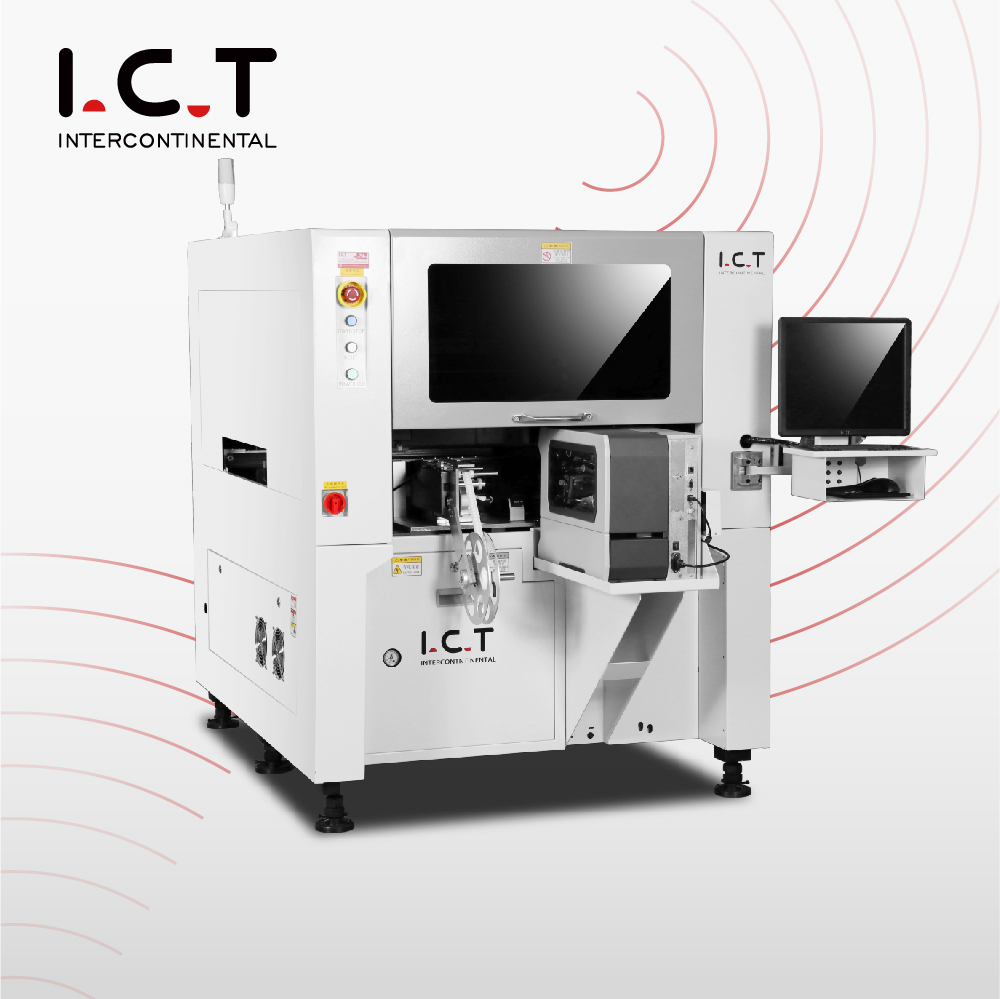

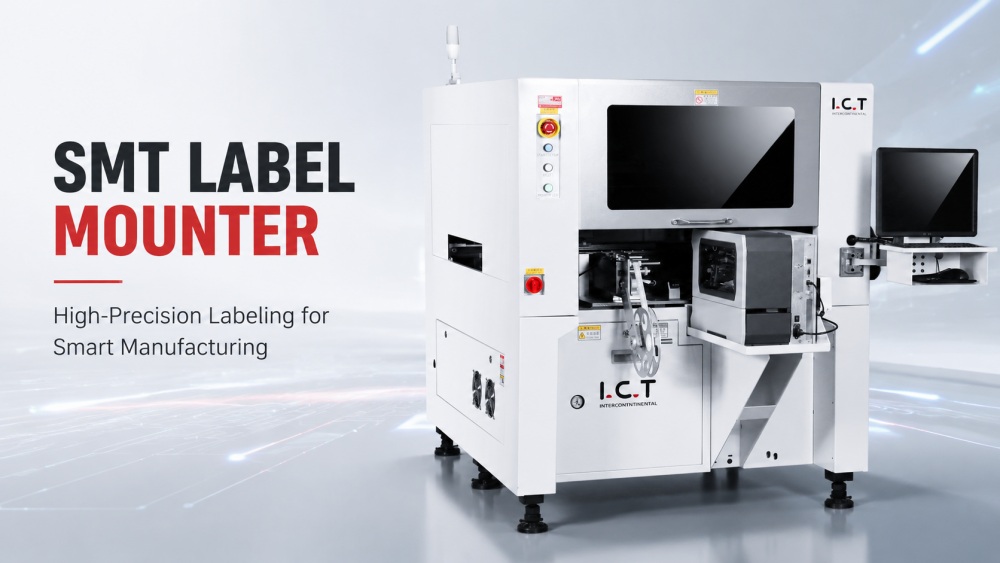

| Преглед на устройството за монтиране на етикети SMT
SMT Label Mounter ефективно поставя етикети върху печатни платки с различни размери и видове. Проектиран за монтажни линии за големи количества печатни платки, той поддържа множество материали и дебелини на етикети. Машината разполага с двойни глави за поставяне, независимо откриване на вакуум и допълнителен печат на баркод. I.C.T предоставя пълна техническа поддръжка, осигуряваща безпроблемна инсталация и работа в SMT производствени среди. Неговият прецизен дизайн и възможности за интеграция позволяват безпроблемна връзка с MES системи, подобрявайки проследимостта и производствената ефективност при производството на печатни платки.
| Характеристика на SMT Label Mounter

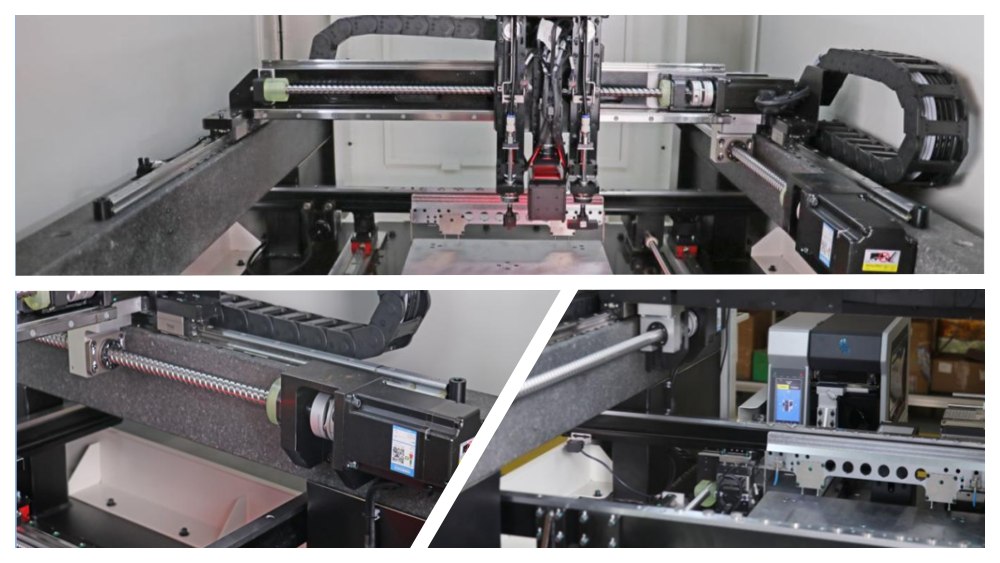

Интегрираната стоманена рамка и мраморната основа осигуряват структурна стабилност. Сферичните винтове и линейните водещи релси осигуряват висока точност, докато вносните серво мотори предлагат бързо движение и повтарящо се позициониране. Окачването на дъговия мост подобрява носещата способност, поддържайки висока скорост, дългосрочна работа без механично отклонение.

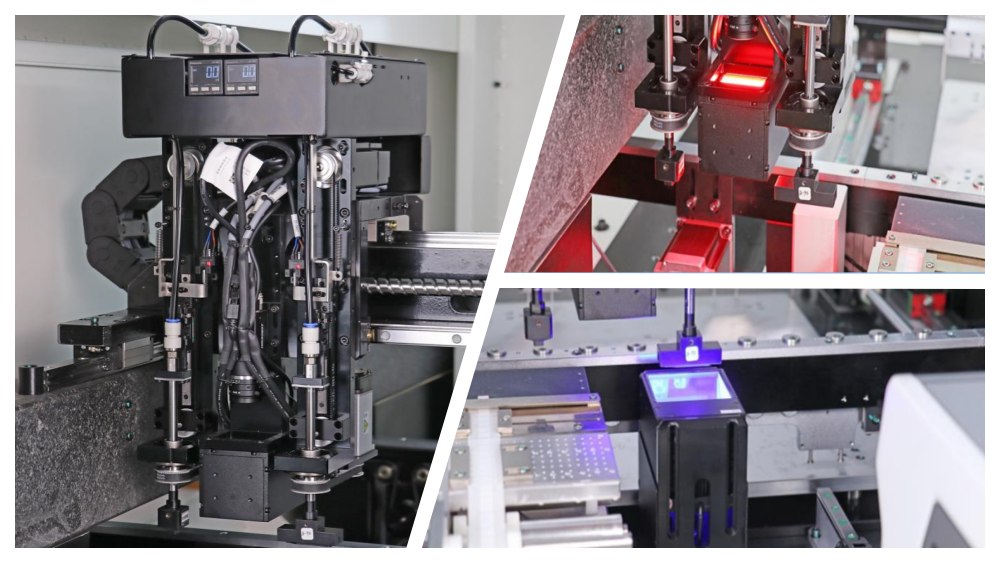

Двойните монтажни глави се повдигат, спускат и завъртат на 360° независимо. Импортирани сферични шлици и визуално позициониране с летящи и фиксирани камери осигуряват постоянна точност. Червените и сините светлини подобряват откриването на етикети. Тази настройка позволява прецизно поставяне на етикети върху различни PCB компоненти и височини, минимизирайки грешките и увеличавайки производителността.

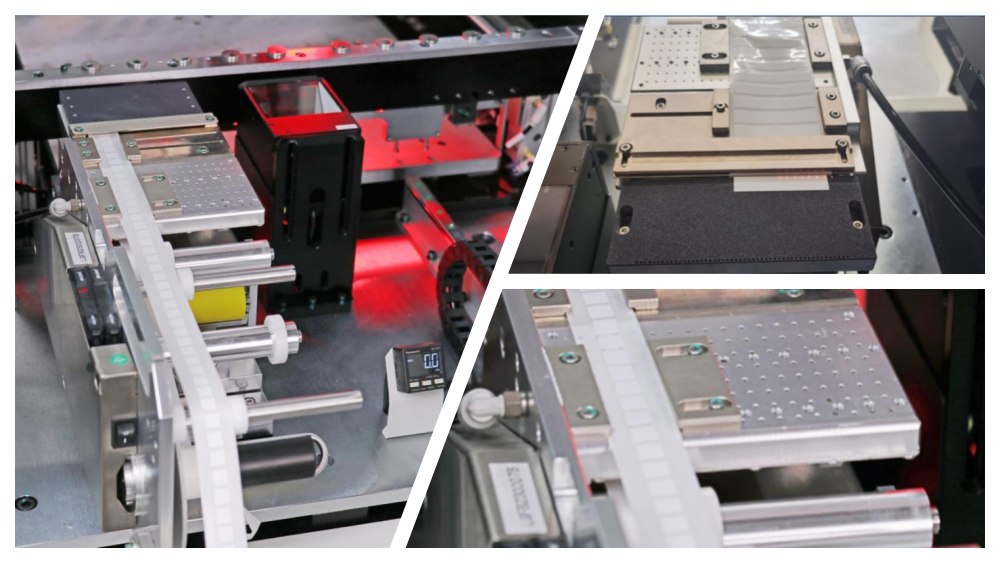

Две електрически интелигентни подаващи устройства обработват широк диапазон от размери на етикети, от 1,8×2,0 mm до 100×40 mm. Подложките против плъзгане предотвратяват отпадъците, докато оптичните сензори гарантират правилното доставяне на етикета. Специалните настройки се адаптират към сложни или крехки материали, поддържайки ефективността на производството и намалявайки времето за престой за презареждане на захранващото устройство.

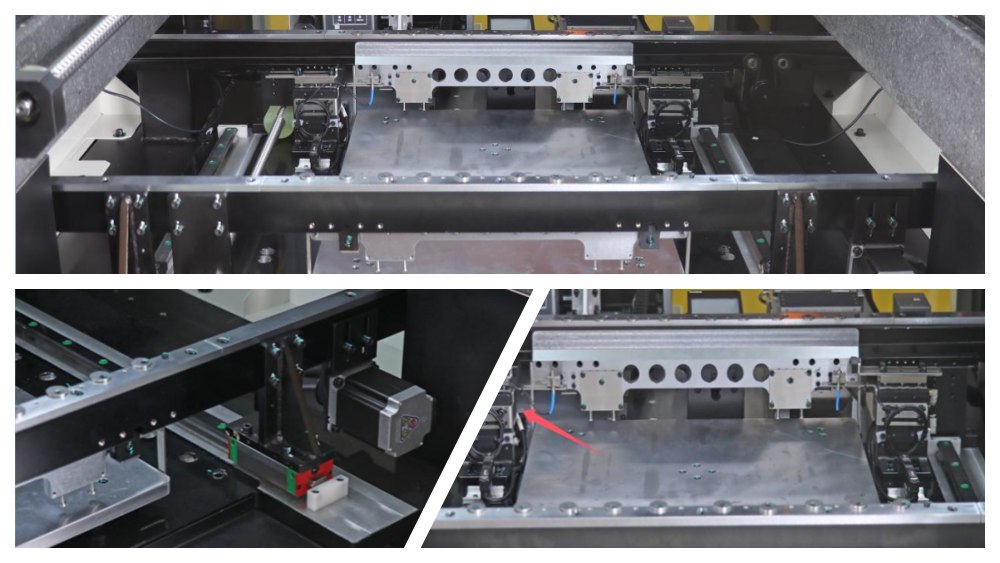

Скоростта на конвейера е регулируема и позволява гъвкава посока на PCB. Пневматичните блокери и оптичните сензори осигуряват прецизни позиции на спиране. Синхронизиран сферичен винт и плъзгаща се релса поддържат успоредността на коловозите, предотвратявайки засядане на печатни платки и позволявайки гладко непрекъснато производство в SMT линии.
| Спецификация на пещта за преформатиране
| № | Артикул | I.C.T-310 | I.C.T-310D | I.C.T-310L |
|---|---|---|---|---|
| 1 | Размер на печатни платки | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | Дебелина на печатни платки | 1–6 мм | 1–6 мм | 1–6 мм |
| 3 | Позиция на захранващото устройство | 2 | 4 | 2 |
| 4 | Ширина на фидера | 105 мм | 105 мм | 105 мм |
| 5 | Скорост на монтаж | 2500 бр/ч | 4000 бр/ч | 1300 бр/ч |
| 6 | Размер на етикета | Подаващо устройство за етикети: 2 × 2 ~ 100 × 40 mm (опция Баркод принтер: 13 × 13 ~ 100 × 40 mm) | същото | същото |
| 7 | Дебелина на етикета | 0,05–0,3 мм | 0,05–0,3 мм | 0,05–0,3 мм |
| 8 | Прецизност на етикетирането | ± 0,05 мм | ± 0,05 мм | ± 0,05 мм |
| 9 | Ъгъл на етикетиране | 360° | 360° | 360° |
| 10 | Дюза | 2 | 2 | 2 |
| 11 | Дюза Вакуум | Вакуумна помпа | Вакуумна помпа | Вакуумна помпа |
| 12 | Безопасна височина на PCB | Горна част: <25 мм; Дъно: <25 мм | Горна част: <25 мм; Дъно: <25 мм | Горна част: <25 мм; Дъно: <25 мм |
| 13 | Трансферна височина | 900 ± 20 мм | 900 ± 20 мм | 900 ± 20 мм |
| 14 | Точност на позициониране | ± 0,025 мм | ± 0,025 мм | ± 0,025 мм |
| 15 | Повтаряща се точност | ±0,005 мм | ±0,005 мм | ±0,005 мм |
| 16 | Монтажен момент | Макс 3 кг | Макс 3 кг | Макс 3 кг |
| 17 | Метод на позициониране | CCD + Марк | CCD + Марк | CCD + Марк |
| 18 | Скорост на транспортьора | 50 ~ 600 мм/мин | 50 ~ 600 мм/мин | 50 ~ 600 мм/мин |
| 19 | Метод на оголване | Оптично откриване + софтуерно управление | същото | същото |
| 20 | Откриване на засмукване | Вакуумно изпитване, стандартно изпитване за падане | същото | същото |
| 21 | Ширина на релсата | Автоматична настройка | Автоматична настройка | Автоматична настройка |
| 22 | Режим на управление | PC + Индустриална контролна платка | PC + Индустриална контролна платка | PC + Индустриална контролна платка |
| 23 | MES интерфейс | Резервен мрежов интерфейс | Резервен мрежов интерфейс | Резервен мрежов интерфейс |
| 24 | Мощност | AC220V/50Hz, 1KVA | AC220V/50Hz, 1.5KVA | AC220V/50Hz, 1.5KVA |
| 25 | Измерение | L1096×W1130×H1426mm | Д1074×Ш1590×В1440 мм | Д1250×Ш1610×В1530 мм |
| 26 | Тегло | 800 кг | 1300 кг | 1400 кг |
| 27 | Въздушно налягане | 0,5–0,6Mpa | 0,5–0,6Mpa | 0,5–0,6Mpa |
| Списък на оборудването на линията SMT
I.C.T предоставя цялостни решения за SMT, включително зареждащи устройства за печатни платки, принтери за шаблони, машини за вземане и поставяне, SPI, AOI, фурни за преформатиране на Lyra и системи за обработка на печатни платки. SMT Label Mounter се интегрира безпроблемно, подобрявайки проследимостта и ефективността на етикетиране. Нашите решения поддържат сложни модули на печатни платки за компютри, SSD и модули памет, като гарантират висококачествена продукция в производствени среди с голям обем.
| Видео за успеха на клиента
Инженерите на I.C.T доставиха и пуснаха в експлоатация пълна SMT и DIP линия в голяма фабрика за електроника в Узбекистан. Съоръжението произвежда компютърни дънни платки, SSD дискове и продукти с памет. От първоначалната настройка до тестването, I.C.T предостави техническа поддръжка на място, програмиране и отстраняване на проблеми. Клиентът похвали бързата реакция, надеждността на оборудването и професионалното обслужване на I.C.T. SMT линията включва I.C.T-5151 шаблонни принтери, четири SMT машини, фурни Lyra reflow, SPI, AOI и системи за обработка на печатни платки. Линията DIP включва ръчно вмъкване, персонализирано вмъкване на JUKI, вълново запояване Acrab350 и интегриране на конвейер.
| Професионално обучение и поддръжка
I.C.T предлага инсталиране на място, калибриране и обучение за монтажници на SMT етикети. Нашите инженери гарантират гладко пускане в експлоатация и предоставят оперативни насоки за фабричните екипи. Техническата поддръжка обхваща MES интеграция, поддръжка и отстраняване на проблеми. Услугите за бърза реакция и подробната документация помагат на клиентите да поддържат високо време на работа, минимизират производствените рискове и осигуряват точно етикетиране за всички типове печатни платки.
| Похвала на клиента
Клиентите постоянно хвалят инженерите на I.C.T за професионализъм, отзивчивост и ясни насоки. Прецизността и надеждността на SMT Label Mounter са високо ценени, както и сигурната опаковка и навременната доставка. Клиентите подчертават бързото разрешаване на проблеми, лесната интеграция и цялостния принос за безпроблемната работа на SMT линията, потвърждавайки доверието в решенията I.C.T и отличното обслужване.
| Нашата сертификация
I.C.T продукти отговарят на стандартите CE, RoHS и ISO9001. Устройството за закрепване на етикети SMT също включва патентовани функции за надеждно етикетиране. Съответствието гарантира безопасност, защита на околната среда и висококачествено производство. Клиентите могат да разчитат на напълно сертифицирани машини за критични операции по сглобяване на печатни платки, подкрепени от стриктната система за управление на качеството на I.C.T.
