Използвате AOI в производството на PCB, за да сте сигурни, че вашите печатни платки са направени добре и работят правилно. AOI означава автоматична оптична проверка. Той използва специални камери и компютърни програми, за да намери проблеми по време на проверки. Проучванията показват, че AOI може да намали грешките при извършване на ПХБ с до 40%. Той също може да намери проблеми повече от 95% от времето. Това ви помага да получите по -добри дъски, да се нуждаете от по -малко корекции и да завършите по -бързото. Машината I.C.T smt aoi , като инспекционната машина AOI , е истински пример. Показва как AOI помага да се направят по -добри дъски и ускоряване на работата по линията.
· AOI използва камери и софтуер, за да намери проблеми с печатни платки. Помага за улавяне на грешки рано.
· Това прави качеството по -добро, като намира неща като липсващи части, лоши стави на спойка и повреда на повърхността. Точно е повече от 95% от времето.
· Използването на AOI спестява пари, като намалява разходите за преработка, отпадъци и труд. Често се плаща за себе си за 14 до 18 месеца.
· AOI прави производството по -бързо, като проверява стотици или хиляди дъски на всеки час. Това е много по -бързо от проверката на ръка.
· Следвайки правила като IPC-A-610 с AOI изгражда доверие. Освен това гарантира, че дъските винаги са висококачествени.
· Advanced AOI има функции като 3D изображения и машинно обучение. Те помагат да се намерят повече проблеми и да се справят с нови предизвикателства.
· AOI работи най-добре, когато се използва с други тестове като рентгеново и тестване в верига. Това дава пълна проверка на дъската.
· Правенето на редовна поддръжка, наличието на ясни правила за проверка и операторите на обучение правят AOI по -добре и дават по -добри резултати.
Използвате AOI в производството на печатни платки, за да проверите вашите дъски за проблеми . AOI означава автоматизирана оптична проверка. Тази технология използва камери и специални светлини, за да прави ясни снимки на вашите печатни платки. След това системата използва компютърни програми, за да търси грешки, като сравнява изображенията с перфектен пример, наречен 'Златна дъска. ' AOI системите могат да забележат липсващи части, неправилно поставени компоненти и проблеми с запояване. Някои усъвършенствани AOI машини, като I.C.T-AI-5146 , използват дълбоко обучение и камери с висока разделителна способност, за да намерят дори малки дефекти. Тези машини също могат да използват 3D изображения, за да проверят височината на спойните стави и компонентите , като се уверят, че всичко е на правилното място.
Ето основните стъпки, които AOI следва в производството на PCB:
1. Машината AOI свети специални светлини на дъската.
2. Камерите правят висококачествени снимки на повърхността на дъската.
3. Системата използва софтуер за сравняване на тези изображения с перфектна дъска.
4. Той намира и маркира всякакви дефекти, като липсващи части или лоши стави на спойка.
5. Машината регистрира дефектите и създава отчет за вас.
AOI в производството на печатни платки ви помага да хванете проблеми рано , така че можете да ги поправите, преди дъските да преминат към следващата стъпка.
Използвате AOI, за да сте сигурни, че вашите дъски отговарят на стандартите за качество. Основната цел е да се намерят дефекти, които биха могли да доведат до неуспех на борда. AOI може да забележи проблеми като твърде много или твърде малко спойка, мостове за спойка и липсващи или криви части . Той също така проверява за драскотини, петна и други повърхностни проблеми. Когато AOI намери дефект, той регистрира информацията и дори може да премахне лошата дъска от линията. Това ви помага да следите често срещаните проблеми и да подобрите процеса си.
AOI в PCB Manufacturing ви дава обратна връзка веднага. Можете бързо да поправите грешки и да избягвате отново да правите същата грешка. Това поддържа вашите дъски надеждни и помага да се защити репутацията на вашата компания. AOI също поддържа масово производство, като се увери, че всяка дъска отговаря на един и същ висок стандарт. Можете да се доверите, че вашите дъски ще работят както се очаква, когато използвате AOI.
Surface Mount Technology (SMT) е популярен начин за изграждане на платки. AOI играе голяма роля в SMT монтажа. Използвате AOI, за да проверите дали всяка малка част е на правилното място и че ставите на спойка са силни . AOI може да намери липсващи, завъртени или погрешни компоненти. Той също така проверява за проблеми с спойка като студени стави или мостове. Някои AOI системи, като I.C.T- AI-5146 , използват 3D изображения и интелигентни алгоритми, за да проверяват дъските бързо и точно.
AOI в производството на печатни платки ви помага да улавяте грешки по време на сглобяването на SMT. Получавате обратна връзка в реално време, така че можете да отстраните проблемите веднага. Това намалява отпадъците и спестява пари. AOI също ви помага да поддържате производствената си линия безпроблемно. Когато използвате автоматизиран тест за оптична проверка, вие се уверявате, че вашите дъски са изградени правилно от първия път.
Съвет: Използването на AOI във вашата SMT монтажна линия може да повиши качеството на вашия продукт и да намали разходите ви.
Искате вашите печатни платки да работят добре. Автоматичната оптична проверка е силен инструмент за проверка на качеството. Тази технология използва камери с висока разделителна способност и интелигентен софтуер . Той проверява всяка дъска и я сравнява с перфектен. AOI може да намери дори малки проблеми. Можете да видите проблеми като липсващи части, мостове за спойка или части, които не са на правилното място веднага.
· AOI използва камери и компютърни програми, за да разгледа вашите дъски.
· Той намира проблеми като грешки в полярността, отворени или къси вериги и липсващи или грешни части.
· Автоматизацията отнема грешки, които хората могат да правят и поддържат проверките еднакви за всеки съвет.
· AOI може да проверява хиляди части всяка минута, много по -бързо от хората.
· Намирането на проблеми, ранните ги спира да се разпространяват, така че имате по -малко отпадъци и по -малко фиксиране.
Старите начини за проверка на таблата използват хора. Хората могат да се уморят и да пропуснат малки проблеми. AOI ви дава стабилни проверки за качество и ви помага да постигнете високи стандарти за всяка дъска. Освен това получавате подробни отчети , така че можете да видите къде се случват проблемите и да направите нещата по -добри. Това ви помага да изградите доверие с клиентите си и да запазите доброто си име.
Автоматичната оптична проверка ви помага да спестите пари по много начини. Когато откриете проблеми рано, харчите по -малко за фиксиране и отпадъци. AOI системите намаляват разходите за труд, защото машините работят по -бързо и по -добре от хората. Освен това имате по -малко дъски, които да поправите или изхвърлите.
Аспект за спестяване на разходи | Отчетени спестявания / въздействие | Обяснение / контекст |
Преработка на спестявания на труд | 12 400 долара месечно | Добивът на първи проход се повиши от 82% до 96% с AOI и контрол на процесите |
Преработка на икономии на разходи при поръчки | 18 000 долара+ при поръчки от 1000 единици | Ставките на преработка спаднаха от 8% на 1,2%, използвайки порти за качество на базата на AOI |
Времева рамка на ROI | 14-18 месеца | Повечето компании със среден размер получават парите си през това време, използвайки AOI |
Разходи за проверка за намаляване на единицата | От 0,15 до 0,04 долара за единица | Автоматизацията спестява 1100 долара всяка година за 10 000 единици |
Увеличаване на използването на производството | 67% увеличение | 24/7 автоматизираното производство прави повече дъски и по -бързи пъти |
Виждате истински спестявания, когато използвате AOI. Автоматизираният тест за оптична проверка понижава разходите за всяка дъска и ви помага да получите парите си за около година и половина. Вие също избягвате големи загуби, като намирате проблеми, преди дъските да напуснат вашата фабрика. Това прави вашия бизнес по -силен и ви помага да се състезавате.
Днес трябва да работите бързо в производството на електроника. AOI ви дава бързи проверки и поддържа линията ви да се движи. Автоматизацията ви позволява да проверявате повече дъски за по -малко време . Можете да проверявате стотици или хиляди дъски на всеки час.
Преди AOI може да проверявате само 20 до 50 дъски на всеки час на ръка. С AOI можете да проверите стотици или хиляди. Броят на пропуснатите проблеми спада с 85%. Доходността ви от първи проход се увеличава от 92% до 98%. Цената за фиксиране на дъските намалява с 60%. Можете да върнете парите си само за осем месеца.
Автоматичната оптична проверка работи добре с други машини. Поддържате качеството си високо, дори когато работите по -бързо. Новите AOI системи използват AI за бързо забелязване на части и проблеми, така че прекарвате по -малко време за настройка и повече време в правене на добри дъски. Това ви помага да отговорите на нуждите на клиентите и да доставяте навреме.
Съвет: Когато използвате AOI, получавате по -бързи проверки, по -добро качество и по -ниски разходи. Това ви помага да останете напред в електрониката.
Когато правите електроника, трябва да спазвате строги правила. Тези правила помагат на вашите продукти да отговарят на високите стандарти. IPC-A-610 е едно от най-важните правила. Хората по целия свят използват този стандарт за качество на електронно сглобяване. Той ви казва какво да проверите на отпечатаните си табла. IPC-A-610 дава ясни правила за покритие и дебелина на покритието. Освен това се казва, че не трябва да има дефекти. Използвате автоматична оптична проверка, за да помогнете да следвате тези правила всеки път.
Автоматичните системи за оптична проверка търсят проблеми на вашите дъски. Тези системи проверяват дебелината на покритието на много места. Те също така търсят свръхразпръскване и се уверяват, че покритието не докосва конектори или тестови точки. AOI ви помага да докажете, че вашите дъски отговарят на правилата на IPC-A-610. Това е добре за осигуряване на качеството. Освен това ви помага да намерите и отстраните проблеми, ако се случат.
IPC групата работи за подобряване на AOI технологията. IPC поддържа използването на изкуствен интелект в AOI системи . Това прави проверките по -бързи и по -правилни. Нова бяла хартия IPC обяснява как AI може да помогне за намирането на дефекти и да поддържа качеството високо. IPC все още няма нови правила за AOI. Но той работи върху набор от правила за използване на AI при проверки.
Ето някои начини индустриалните стандарти ви помагат:
· Получавате ясни правила за това, което прави дъската високо качество.
· Използвате AOI, за да проверявате всеки дъски по един и същи начин, всеки път.
· Вие съхранявате добри записи за осигуряване на качество и проследяване.
· Вие сте в крак с новата технология, като AI в AOI системи.
Забележка: Когато спазвате правила като IPC-A-610, вие изграждате доверие с клиентите. Показвате, че се грижите за качеството и използвате най -добрите инструменти за проверки.
Индустриалните стандарти ви помагат да правите по -добри продукти. Когато използвате автоматична оптична проверка и следвате тези правила, вашите дъски са безопасни, надеждни и готови за пазара.
Когато знаете как работи AOI система, виждате защо тя има значение в производството на PCB. Процесът на AOI използва както хардуер, така и софтуер, за да намери проблеми бързо и добре. Нека разгледаме основните части и стъпки.
Камерите са най -важната част от всяка AOI система. Те правят ясни снимки на вашите печатни дъски. Някои системи имат една камера, но други използват повече за 3D изгледи. Камерите могат да се преместят, за да получат най -добрия изглед. Добрите лещи и внимателното движение помагат на камерите да видят малки неща. Например, I.C.T- AI-5146 има 12 милиона пиксела камера за забелязване на малки дефекти.
Осветлението е много важно в AOI. Специалните светлини блестят от различни страни и в различни цветове. Това помага на камерите да видят всички части на дъската. Може да използвате топ, странично или коаксиално осветление, за да покажете различни неща. Многоцветните LED светлини, като RGB и бели , ви помагат да видите проблеми с спойка или части. Доброто осветление, което можете да промените, ви дава ясни снимки всеки път.
Софтуерът в AOI система върши много работа. Той управлява камерите и светлините, след което проверява снимките. Софтуерът използва интелигентни програми, за да сравнява това, което вижда с перфектна дъска. Някои системи използват съвпадение на модел, намиране на характеристики или дори машинно обучение . I.C.T- AI-5146 използва конволюционна невронна мрежа, за да намери много видове дефекти. Софтуерът разговаря и с други машини и ви помага да гледате и подобрявате работата си.
Съвет: Добрият софтуер прави вашата AOI система по -умна и ви помага да се доверите на резултатите.
Започвате процеса на AOI, като правите снимки на PCB. Камерите щракват снимки с различни светлини. Тази стъпка е бърза и правилна. Ясните снимки показват всеки детайл - от малки спомени до малки части.
След като направи снимки, софтуерът започва своята работа. Той проверява новите снимки срещу запазени данни или дизайнерски файлове. Софтуерът търси промени, които могат да означават проблем. Можете да намерите липсващи части, мостове за спойка или драскотини. Някои системи използват машинното обучение, за да се подобрят при намирането на проблеми във времето. Софтуерът поставя дефекти в групи , така че можете да видите какво се е объркало.
Когато софтуерът намери проблем, той го записва. Системата може да маркира дъската, да я отхвърли или да я изпрати за друг вид. Получавате отчети, които показват къде и какви са проблемите. Тези отчети ви помагат да поправите нещата бързо и да подобрите работата си. I.C.T-AI-5146 може дори да изпраща данни към вашата система за изпълнение на производството за актуализации в реално време.
Забележка: Отчетите от AOI ви помагат да видите модели и да спрете бъдещите проблеми.
Избирането на правилното осветление е много важно в AOI. Различните проверки се нуждаят от различни светлини. Ето един бърз поглед върху обикновените типове:
AOI тип | Подход за осветление и изображения | Сценарий за проверка | Предимства |
2d aoi | Изображения отгоре надолу със стандартно осветление | Ранни инспекции на линията на SMT за проблеми с повърхността като неправилно приложение на пастата на спойка, грешки в полярността, липсващи части | Рентабилни, бързи, подходящи за по-прости проверки |
3D AOI | Структурирани светлинни и многоъгълни камери с многоъгълно осветление | Открива височина на компонента, обем, копланарност; Идентифицира недостатъчна спойка, повдигнати щифтове, изкривяване | Прецизно измерване на дълбочината, по -добро откриване на дефекти за сложни структури |
Често използвате повече от един тип осветление за най -добри резултати. T OP осветлението е добро за проверка на повърхността. Страничното осветление ви помага да видите височината и да забележите 3D проблеми. Коаксиалните и пръстеновите светлини отнемат сенките и показват стави на спойка. Многобройните и многоцветни светодиоди ви позволяват да променяте светлината за всяка работа. Добре, дори осветлението ви дава ясни снимки и ви помага да намерите повече проблеми.
Обаждане: Правилното осветление във вашата AOI система ви помага да завземете повече проблеми и да правите по -добри дъски.
Автоматичната оптична проверка или AOI е много важна за намиране на проблеми в сглобките на PCB. Използвате AOI, за да забележите много видове провали. Това помага на вашите дъски да останат в безопасност и да работят добре. Ето основните видове дефекти, които AOI може да намери.
Проблемите с запояване са често срещани при сглобките на ПХБ. Тези проблеми могат да накарат вашите дъски да спрат да работят или да станат по -малко силни. AOI ви помага да намерите тези проблеми рано.
Мост на спойка се случва, когато спойка се присъедини към две подложки, които не трябва да пипат. Това прави късо съединение и може да счупи дъската. AOI използва остри камери и специални светлини, за да види тези малки връзки. Можете да намерите мостове за спойка, преди да създадат големи проблеми.
Недостатъчна спойка означава, че няма достатъчно спойка на ставата. Това може да направи слабо място или дори отворена верига. AOI проверява всяка става и търси нужното количество спойка. Ако има твърде малко, AOI го маркира като проблем. Можете да го поправите, преди дъската да напусне вашата фабрика.
Други проблеми за запояване, които AOI може да намери, са:
· Повдигнати подложки : Подложките се отдръпват от дъската, често от твърде много топлина или треперене.
· Цирби и пръски: малки парченца земя за спойка, където не трябва и да причиняват къси панталони.
· Потънали стави: Те изглеждат притиснати и може да не се свържат добре.
· Tombstoning: Частите се изправят в единия край и разбиват връзката.
· Засенчване: Спойка не докосва напълно частта, така че контактът е лош.
· Студена стави на спойка : Те изглеждат тъпи или груби и не се залепват добре.
AOI също ви помага да намерите проблеми с това къде се поставят части. Ако част е на грешно място или липсва, дъската може да не работи.
Неудобни части не седят точно на подложките си. AOI сканира дъската и проверява мястото на всяка част срещу дизайна. Ако част се премести твърде далеч, Aoi го маркира. Можете да зададете тесни правила, дори и 0,02 мм , за да хванете малки движения. AOI също намира части, обърнат по грешен начин.
Липсващите части са трудно да се видят по око, но AOI ги намира бързо. AOI проверява всяко място, където трябва да бъде част. Ако намери празна подложка, той я маркира като проблем. AOI може да намери и Tombstoned части и грешни части, като провери дъската срещу дизайна.
Повърхностните проблеми могат да навредят на вашата дъска или да я накарат да спре да работи. AOI проверява за тях, използвайки както 2D, така и 3D снимки.
Драскотините и ожулването могат да разбият медните линии или да показват вътрешни слоеве. AOI ги намира, като търси линии или марки, които не трябва да са там. Дори малките драскотини могат да причинят отворени вериги или други повреди.
Петна, като остатъчен поток или химически петна, могат да причинят ръжда или къси панталони. AOI използва специални светлини, за да види тези марки. Можете да почистите петна, преди да създадат проблеми.
Ето таблица, която показва някои проблеми на повърхността, които AOI може да намери:
Тип дефект на повърхността | Описание |
Спойка мостове | Нежелани връзки, които причиняват къси панталони |
Пиньори и празнини | Малки дупки в ставите на спойка или метални слоеве |
Пукнатини на косата | Тънки счупвания в линии или спомени |
Чужди частици | Прах, влакна или мръсотия, които могат да причинят ръжда или къси панталони |
Драскотини и ожулвания | Повреда по металните пътеки |
Фалшива мед | Малки медни битове от лошо офорт |
AOI е силен инструмент за намиране и отстраняване на проблеми в сглобките на PCB. Можете да се доверите на AOI да хване много видове провали, от проблеми с запояване до повърхностни проблеми. Това поддържа вашите дъски да работят добре и клиентите ви щастливи.
Разчитате на AOI, за да завземете много проблеми в производството на печатни платки, но тази технология все още има някои ограничения. Познаването на тези ограничения ви помага да разберете кога може да се нуждаете от допълнителни проверки или инструменти.
· AOI системите зависят от висококачествените изображения . Ако осветлението не е перфектно или ако частите имат необичайни цветове или текстури, системата може да пропусне дефект или да маркира добра дъска като лоша.
· AOI работи най -добре за повърхностни проблеми. Не може да се види вътре в дъската. Подземните недостатъци, като скрити пукнатини или празнини, се нуждаят от други инструменти като рентгенова проверка.
· Може да забележите, че 2D AOI системите не могат да измерват височината на части или спойка. Те също не могат да проверят дали всички щифтове докосват дъската на едно и също ниво. Това може да доведе до повече фалшиви аларми.
· 3D AOI системите могат да измерват височината и обема, но те струват повече и работят по -бавно. Те също имат проблеми с много високи части, сенки или проверка на цветовете.
· AOI системите се нуждаят от редовни актуализации и калибриране. Когато промените дизайна на PCB, трябва да отделите време за актуализиране на софтуера и настройките.
· Имате нужда от квалифицирани работници, за да поддържате добре AOI системите. Поддръжка и обучение Добавете към разходите ви.
· Понякога се нуждаете от повече от една система за проверка, за да намерите всеки тип дефект. Това прави процеса ви по -сложен и може да повиши разходите ви.
Ето таблица, която показва някои общи ограничения на системата AOI :
Тип на системата AOI | Ограничения |
2d aoi | Не може да провери височината или обема; Още фалшиви аларми |
3D AOI | По -висока цена; по -бавна скорост; не може да провери функции само за 2D; граница на височината (~ 5 mm); проблеми с сянка; Без проверка на цвета |
AOI системите използват различни методи за откриване на проблеми. Някои сравняват вашата дъска с перфектна извадка, докато други използват правила или микс от двете. Хибридните системи могат да бъдат мощни, но те струват повече и могат да забавят линията ви . Поради тези граници AOI не винаги може да хване всеки провал сам по себе си. Може да се наложи да използвате AOI с други инструменти за проверка, за да сте сигурни, че вашите дъски са безопасни и надеждни.
Забележка: Разбирането на ограниченията на AOI ви помага да изберете правилната комбинация от инструменти за проверка за вашите нужди.
Виждате много нови функции в днешните AOI системи. Тези функции ви помагат да намерите повече проблеми и да улесните работата ви. Ето някои от най -важните:
· Двустранните AOI ви позволяват да проверявате едновременно и двете страни на дъската. Не е необходимо да обръщате дъската, така че да спестите време и да запазите процеса на проверка силен.
· Системите с двойна камера улавят изображения от различни ъгли. Това избягва леките проблеми и ви помага да работите по -бързо по натоварени линии.
· Камерите с висока скорост, понякога до 100 кадъра в секунда , ви дават ясни снимки, дори когато дъските се движат бързо.
· Гъвкавото програмиране ви позволява да използвате CAD данни или златна дъска, за да настроите вашата проверка. Можете да промените програмите бързо, когато изграждате нови продукти.
· Умно осветлението използва различни цветове и ъгли. Това ви помага да видите всички части на дъската, дори ако някои части са високи или оформени странно.

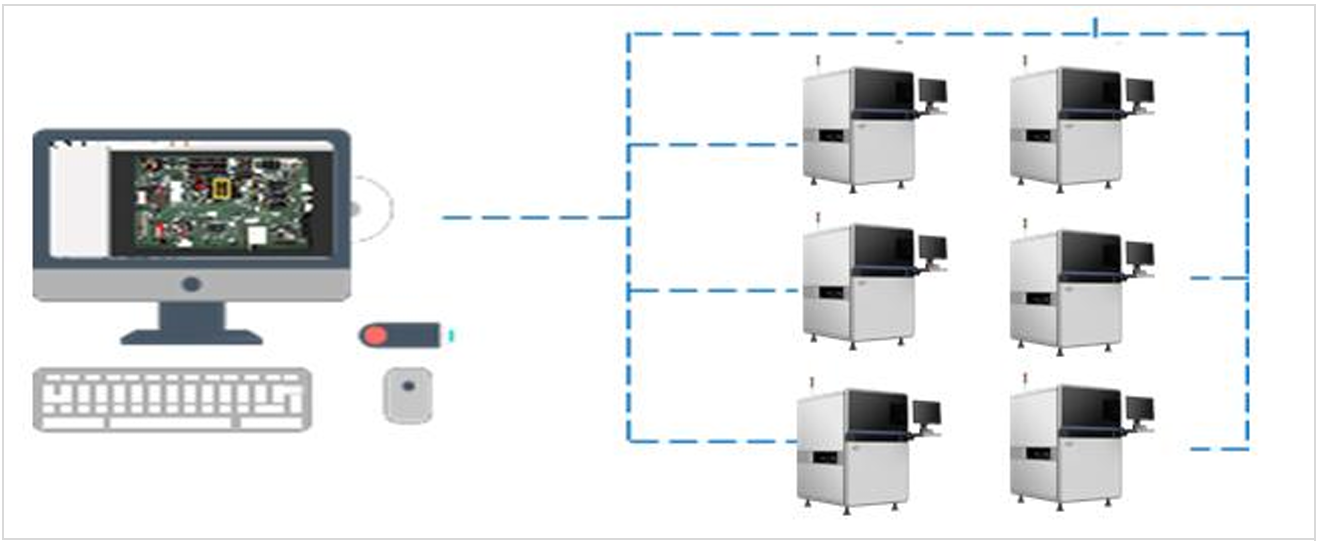

· AOI системите сега се свързват с MES и индустрията 4.0 мрежи. Можете да проследявате дъски в реално време и да използвате данни, за да подобрите процеса си.
· Подробните записи за проверка ви помагат да проследявате проблеми и да направите по -добър избор за вашата фабрика.
Съвет: Разширените функции на AOI ви помагат да хванете повече дефекти, да работите по -бързо и да поддържате качеството си високо.
Машинното обучение променя начина, по който използвате AOI. В миналото трябваше да задавате правила за всеки дефект. Сега дълбокото обучение, особено конволюционните невронни мрежи (CNN) , позволява на системата да се учи от снимки. Машината AOI разглежда много изображения и намира модели сама по себе си. Това означава, че може да забележи трудни за гледане проблеми и нови видове дефекти.
Не е нужно да прекарвате толкова време за преподаване на системата. AOI се учи и става по -добре, докато го използвате. Той може да се справи с различни продукти и да променя типовете дефекти. Някои системи използват както етикетирани, така и незабележими данни, така че продължават да се подобряват дори при по -малко обучение. Това прави вашата проверка по -бърза и по -точна.
Забележка: С машинното обучение AOI системите се адаптират към вашите нужди и ви помагат да сте в крак с новите предизвикателства в производството.
I.C.T- AI -5146 SMT Online AOI Инспекционна машина ви показва какво може да направи съвременният AOI. Тази машина използва 12-мегапикселова камера и телецентричен обектив за остри, ясни изображения. Той проверява малки части, дори до 01005 чипа и работи с много размери на дъската.
Функция | I.C.T- спецификация AI-5146 |
Камера | 12MP интелигентна цифрова индустриална камера |
Осветление | Програмируем RGB + бял светодиод |
Скорост на проверка | 0,23 секунди на зрително поле |
Алгоритми | CNN, цветен контраст, OCR, съвпадение на шаблони |
Обхват на размера на PCB | 50x50 mm до 730x460 mm |
Компенсация на изкривяване | ± 3,0 mm |
Интеграция на MES | Да |
Получавате бърза и стабилна проверка с тази AOI система . Алгоритъмът на CNN намира много видове дефекти, като липсващи части, мостове за спойка и грешни маркировки. Машината се свързва с вашите MES, така че можете да проследявате дъски и да подобрите процеса си. Можете също така да го програмирате офлайн или онлайн, което улеснява смяната за нови работни места. I.C.T- AI-5146 ви помага да увеличите добива си, да намалите скоростта на дефекта си и да поддържате производствената си линия безпроблемно.
Ръчната проверка означава, че хората гледат на дъските с очите си. Този начин е прост, но има много проблеми. Хората могат да пропуснат малки дефекти, защото очите не са перфектни. Инспекторите се уморяват и губят фокус след известно време. Това прави грешките по -вероятни. AOI, който означава автоматизирана оптична проверка, работи много по -бързо от хората. AOI не се уморява и не губи фокус. Той използва камери и компютри, за да намери малки проблеми, които хората може да не виждат.
Ето таблица, която показва как AOI и ръчната проверка са различни :
Аспект | AOI (Автоматична оптична проверка) | Ръчна проверка |
Скорост/ефективност | Инспектира бързо хиляди компоненти без умора; Идеален за производство с голям обем | По -бавно поради човешкия темп; Инспекторите се уморяват с течение на времето, намалявайки скоростта и потенциално липсващи дефекти |
Точност | Висока точност и консистенция; открива надеждно много малки дефекти; > 99% скорост на точност | Склонни към човешка грешка и променливост; прогнозна ~ 95% точност; засегнати от умора и продължителност на вниманието |
Избягване на дефект | Намалява степента на бягство на дефекти с до 90% | По -високо изтичане на дефекти поради несъответствие |
Последователност | Постоянни резултати поради програмирани критерии | Променливи резултати в зависимост от състоянието на инспектора |
Гъвкавост | По -малко гъвкави, следва програмирани правила | Гъвкав, може да улови сложни или неочаквани дефекти |
Годност | Най-доброто за мащабно производство с голям обем | По -добре за специализирани или променящи се нужди от проверка |
AOI проверява таблата много по -бързо и намира повече проблеми от хората. AOI може да завърши проверката на дъска само за минута или две . Ръчната проверка може да отнеме до един час за една и съща работа. AOI също открива много малки дефекти, като мънички мостове на спойка, които хората може да пропуснат. Когато използвате AOI, е по -малко вероятно да пропуснете проблем. Това означава, че спестявате време и пари, защото не е нужно да поправяте толкова много грешки по -късно.
Съвет: AOI винаги дава същите резултати, но ръчната проверка може да се промени, ако някой е уморен или не обръща внимание.
Инспекцията на рентгеновите лъчи ви позволява да гледате вътре в дъските си. Използвате го, за да намерите скрити проблеми, които AOI не може да види. Например, рентгеновата проверка може да забележи празнини под масиви с топка решетка или стави на спойка, които не са на повърхността. Това е важно за дъските с много скрити части.
Но рентгеновата проверка е по-бавна и струва повече от AOI. Имате нужда от специални машини и обучение, за да го използвате. AOI работи по -бързо и е по -добре за проверка на много табла. AOI търси проблеми, които можете да видите, като липсващи части или лоша спойка. Инспекцията на рентгенови лъчи намира проблеми вътре в дъската, като скрити проблеми или проблеми в слоевете.
Ето някои неща, които трябва да запомните за рентгеновата проверка и AOI:
· Рентгеновата проверка намира скрити проблеми, които AOI не може да види, като празнини под BGAS.
· AOI е добър в намирането на проблеми, които можете да видите, като грешни части или лоша спойка.
· Рентгеновата проверка е по-бавна и струва повече за използване.
· AOI е по -бърз и по -евтин, така че е по -добре за повечето фабрики.
· AOI не може да гледа вътре в дъската, но рентгеновата проверка може.
· Много фабрики използват както AOI, така и рентгенова проверка, за да получат най-добри резултати.
Забележка: Използвайте рентгенова проверка, когато трябва да намерите скрити проблеми, но използвайте AOI за бързи и надеждни проверки на повърхността.
Тестване в кръг или I.C.T проверява дали вашата дъска работи правилно. I.C.T използва сонди за докосване на дъската и изпращане на сигнали през веригите. Този тест открива проблеми като липсващи части, късо съединение, отворени вериги и лоши съединения на спойка чрез измерване на напрежението и тока.
AOI и I.C.T вършат различни работни места. AOI използва камери, за да търси проблеми, които можете да видите , като неправилни части или лоша спойка. AOI не включва дъската или не проверява дали работи. I.C.T тества електрическата функция на дъската. Може да намери проблеми, които AOI не може, като резистор с грешна стойност или счупена част вътре в чип.
Получавате най -добри резултати, когато използвате както AOI, така и I.C.T. AOI намира повърхностни проблеми рано, докато I.C.T проверява дали дъската работи, преди да я изпратите. AOI ви помага да отстраните проблеми, преди да приключите с изграждането на дъската. I.C.T гарантира, че дъската работи както трябва.
Обаждане: AOI проверява как изглежда дъската и I.C.T проверява как работи . Използването на двете ви помага да направите най -добрите дъски.
Автоматичната оптична проверка е чудесен начин за проверка на печатни платки. AOI ви дава много предимства, които ви помагат да правите по -добри продукти и да спестите пари.
· AOI проверява бордовете бързо и дава стабилни резултати. Може да разглежда стотици дъски на всеки час. Тази скорост ви помага да сте в крак с големите поръчки и да завършите навреме.
· AOI намира проблеми, които хората може да не виждат. Работи добре на дъски с много малки части. Хората могат да пропуснат малки грешки, но AOI използва камери и умни програми, за да ги хване.
· AOI намира повечето проблеми на повърхността. Повечето системи забелязват над 95% от тези дефекти . Можете да хванете липсващи части, мостове за спойка и криви парчета, преди дъските да напуснат вашата фабрика.
· AOI намалява грешките от хората. Хората се уморяват или губят фокус, но AOI винаги проверява по същия начин. Това прави вашите качествени проверки по -надеждни.
· AOI ви спестява пари с течение на времето . В началото може да струва повече, но ви трябват по -малко работници за тестване. Освен това прекарвате по -малко коригиране на грешки по -късно.
· AOI работи на различни стъпки в процеса на SMT . Можете да го използвате, за да проверите пастата на спойка, преди нагряване и след отопление. Това означава, че можете да намерите проблеми рано и често.
· AOI софтуерът е лесен за използване. Много машини имат лесни менюта и ясни стъпки. Можете да научите нови работници бързо, така че те прекарват повече време за тестване.
· AOI струва по-малко от някои други инструменти, като рентгенова проверка. Рентгеновите машини струват повече за закупуване и използване. AOI ви дава добри резултати, без да струва твърде много.
· AOI работи с много размери и форми на дъската. Системата може да се промени, за да отговаря на вашите нужди, така че е добре за много видове електроника.
Съвет: AOI ви дава подробни отчети, които да ви помогнат да подобрите процеса си. Можете да видите къде се случват проблеми най -много и да направите промени, за да ги поправите.
Използването на AOI прави тестването ви по -бързо, по -правилно и по -стабилно. Освен това харчите по -малко пари и правите по -добри продукти. AOI ви дава това, което трябва да направите добре в производството на електроника днес.
Когато започнете да научавате за AOI в производството на PCB, ще видите много нови думи. Познаването на тези важни думи ви помага да разберете как работи AOI и защо е необходимо.
· AOI (Автоматична оптична проверка) : Това е начин да използвате камери и светлини, за да проверите вашите печатни платки за проблеми. AOI намира неща като липсващи части, грешни части или лоши стави на спойка.
· Открити дефекти : AOI може да намери много проблеми. Те включват драскотини, петна, отворени вериги, късо съединение, твърде много или твърде малко спойка, липсващи или грешни компоненти и грешки в полярността.
· Метод на Златната дъска : Използвате перфектна дъска като ръководство. Системата AOI проверява всяка нова дъска срещу тази златна дъска, за да намери разлики.
· Програмиране на базата на алгоритъм: Вие настроите AOI машината с данни от вашия продукт. Системата използва тази информация, за да знае какво да търси по време на проверка.
· Съпоставяне на шаблони: Системата AOI проверява вашата дъска, като я сравнява със запазено изображение или шаблон на добра дъска.
· Съпоставяне на модела: Системата търси модели на снимките, за да намери проблеми. Може да забележи неща, които не съответстват на правилния модел.
· Точност на позицията: Това означава колко добре системата AOI може да намери малки движения или измествания на части на вашата дъска. Високата точност е важна за малките части.
· Програмируемо осветление: AOI машините използват специални светлини, които можете да промените. Това помага на камерите да виждат по -добре проблемите, дори и на дъските с различни цветове или форми.
· Мрежов софтуер: Системата AOI може да запише и споделя данни за проверка. Можете да разгледате отчетите и да следите проблемите с времето.
· Множество обекти за проверка: AOI проверява както празни дъски, така и дъски с части върху тях. Той търси много видове проблеми, от повърхностни драскотини до липсващи части.
· Гъвкавост: Можете да използвате AOI на различни стъпки, когато правите дъските си. Това ви позволява да отстраните проблемите веднага и да променяте процеса си, ако трябва.
Съвет: AOI е много важен за днешното производство на ПХБ. Ръчната проверка не може да бъде в крак със скоростта и сложността на съвременните дъски. AOI ви помага да намерите проблеми рано , да спестите пари и да правите по -добри продукти.
Като научите тези думи, ще се почувствате по -сигурни, когато използвате AOI системи. Ще разберете и доклади и ще говорите с вашия екип за резултатите от проверката.
Започвайки с AOI в производството на печатни платки, може да се почувства преобладаващо, но можете да улесните процеса, като следвате някои доказани съвети. Тези стъпки ви помагат да се възползвате максимално от вашата AOI система и да подобрите качеството на вашата дъска.
1. Задайте ясни критерии за проверка,
трябва да определите какво се брои като дефект, преди да започнете. Използвайте индустриалните стандарти като IPC-A-610 и слушайте нуждите на клиентите си. Ясните правила помагат на вашата AOI система да намира правилните проблеми всеки път.
2. Използвайте правилното осветление и увеличение
Доброто осветление помага на вашата AOI система да види всеки детайл. Ако правите някакви ръчни проверки, използвайте величини и ярки светлини. Това улеснява откриването на малки проблеми.
3. Използвайте AOI за бързи, последователни проверки
AOI системите работят бързо и не се уморяват. Използвайте ги, за да проверите всяка дъска за липсващи части, лоша спойка или грешно разположение. Получавате едни и същи резултати всеки път.
4. Калибрирайте и поддържайте оборудването редовно
AOI машините се нуждаят от редовна грижа. Почистете камерите и често проверявайте светлините. Калибрирането поддържа вашата система точна и надеждна.
5. Настройките на Fine-Tune Inspection
Регулирайте настройките на вашата система AOI, за да съответстват на вашите дъски. Променете границите на чувствителността и дефектите, ако е необходимо. Това ви помага да хванете реални проблеми и да избягвате фалшиви аларми.
6. Използвайте множество ъгли и условия на осветление
Опитайте различни ъгли на камерата и светлинни цветове. Това помага на вашата AOI система да намери скрити дефекти и намалява грешките.
7. Актуализирайте библиотеките на дефекти често
добавяйте нови примери за дефекти в библиотеката на вашата система. Това помага на AOI машината да научи и да забележи нови проблеми по -бързо.
8. Обучавайте операторите си
да научат екипа си как да използва системата AOI. Покажете им как да четат отчети и да коригирате общи проблеми. Текущото обучение поддържа всички остри.
9. Проверете на различни етапи
Не чакайте до края, за да проверите дъските си. Използвайте AOI в няколко точки: преди сглобяване, по време на производството и след завършване. Ранните проверки улавят проблеми по -рано.
10. Дръжте добрите записи
Напишете правилата си за проверка, резултатите от тестовете и всички проблеми, които намерите. Добрите записи ви помагат да проследявате тенденциите и да подобрите процеса си.
11. Винаги потърсете начини за подобряване на
изучаването на данните си за дефекти и прегледайте стъпките си на проверка. Бъдете в течение с новата AOI технология, като AI и 3D системи. Подобрението поддържа вашите дъски най -високо качество.
Съвет: Започнете просто и изградете уменията си с течение на времето. Всяка стъпка, която предприемете с AOI, прави вашите дъски по -добри и процеса ви по -силен.
Играете ключова роля, за да се уверите, че вашите дъски отговарят на висококачествените стандарти. AOI ви помага да забележите проблемите рано и поддържа производствената ви линия безпроблемно. Спестявате пари и подобрявате качеството с бързи, точни чекове. Опитайте Advanced AOI решения като I.C.T- AI-5146, за да увеличите резултатите си. Започнете да научавате повече за AOI системите или говорете с експерт, за да внесете по -добро качество на вашето производство на ПХБ.
AOI означава автоматизирана оптична проверка. Използвате AOI за проверка на печатни платки за дефекти, използващи камери и интелигентен софтуер.
AOI работи по -бързо и намира повече проблеми от хората. Получавате по -точни резултати и намалявате грешките. AOI ви помага да поддържате дъските си високо качество.
AOI намира повечето повърхностни дефекти, като липсващи части или лоша спойка. Имате нужда от други инструменти, като рентгенова снимка, за да намерите скрити проблеми вътре в дъската.
Трябва редовно да калибрирате вашата AOI машина . Повечето фабрики правят това веднъж седмично или след голяма промяна в производството.
2D AOI проверява повърхността на вашата дъска. 3D AOI измерва височината и обема, така че можете да намерите повече видове дефекти, като повдигнати клиенти или допълнителна спойка.
Да! Можете да използвате AOI след печат на паста за спойка, след поставяне на части и след запояване. Това ви помага да хванете проблеми рано.
Повечето AOI машини, като I.C.T- AI-5146, поддържат много размери на дъската. Можете да проверите малки и големи табла, като коригирате настройките.
AOI намира дефекти рано. Поправяте проблеми, преди дъските да напуснат вашата фабрика. Това намалява отпадъците, спестява време и намалява разходите за ремонт.
Съвет: Ако имате повече въпроси относно AOI, попитайте вашия доставчик на оборудване или проверете ръководството на вашата машина.
