ИКТ предоставят решения за SMT производствена линия с автоматизирана оптична инспекция (AOI)

AOI е съкращение от Automated Optical Inspection, което се използва широко в електронната индустрия за проверка на външния вид на монтажа на PCBA в задния край на монтажната линия на печатната платка.Основният принцип на AOI е да се прецени дали обектът, който ще се тества, отговаря на стандарта, като се сравнява дали има голяма разлика между обекта, който ще се тества, и стандартното изображение чрез използване на технология за изображения.AOI излъчва 4-цветен светлинен източник към PCBA платката, която автоматично се сканира от индустриална камера за катастрофални повреди, като липсващи компоненти или дефекти в качеството.Следователно качеството на AOI зависи от способността за изобразяване на изображението, способността за анализиране на алгоритъм и технологията за дискриминация на изображението.ICT AOI се справи добре в тези аспекти.

Някои клиенти ще обмислят дали е необходимо да закупят машина AOI и едно от решенията за подобряване на ефективността на качеството е използването на AOI.Ако повредата може да бъде открита в производствената линия, тя може да бъде коригирана незабавно, така че процентът на дефектите може да бъде значително намален и информацията може да бъде върната обратно към предната част на производствената линия, така че много от същите проблеми могат да бъдат решени или избягвани отпред.

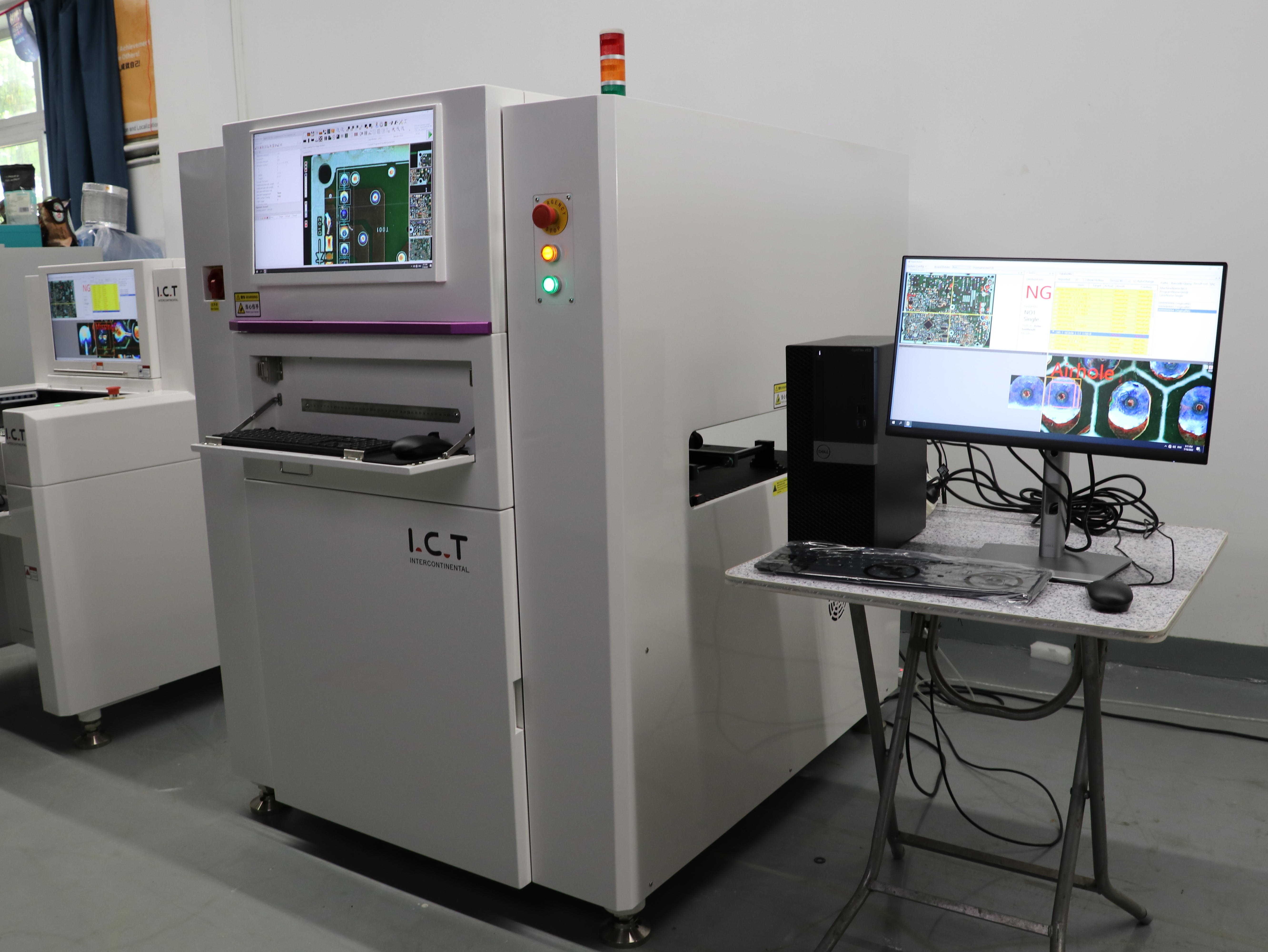

Въвеждане на ICT AOI машина

ICT AOI има две възможности - Онлайн и офлайн

Можете да решите кой да изберете въз основа на вашия капацитет и бюджет. Има няколко вида онлайн AOI, които се определят според вашата производствена линия. ICT-V5000H се използва за предния и задния край на запояване с преплавяне в SMT производствени линии, обикновено се поставя в задния край на пещта за преплавяне.Които се поставят в предния край на пещта за преформатиране, за да се тества SMT състоянието на the SMT машина.Поставен в задния край на запояването чрез препълване се използва за откриване на PCBA след запояване.

И двете ICT-V5200 и ICT-V5300 се поставят в задния край на DIP линията и могат бързо и точно да открият всякакви проблеми с спойките.Разликата е, че ICT-V5200 съдържа обърната функция, едната страна на PCBA се открива, другата страна се открива след инверсия.The ICT-V5300 е подобрена версия на ICT-V5200.Има два източника на светлина и камери в горната и долната част, може да открие горната и долната част едновременно, което може да спести 2,2 пъти времето за откриване.

The ICT-VC5000 се поставя в линията за нанасяне на покритие, в задния край на IR или UV пещ за втвърдяване, за проверка на PCBA след нанасяне на покритие.

В допълнение към горните онлайн модели, офлайн моделът ICT-V8 също има висок обем на продажбите.С изключение на това, че човек трябва ръчно да постави платката за откриване, другите конфигурации са същите като онлайн модела, а точността и скоростта на откриване могат да се нарекат перфектни.

Принцип на работа и характеристики на AOI

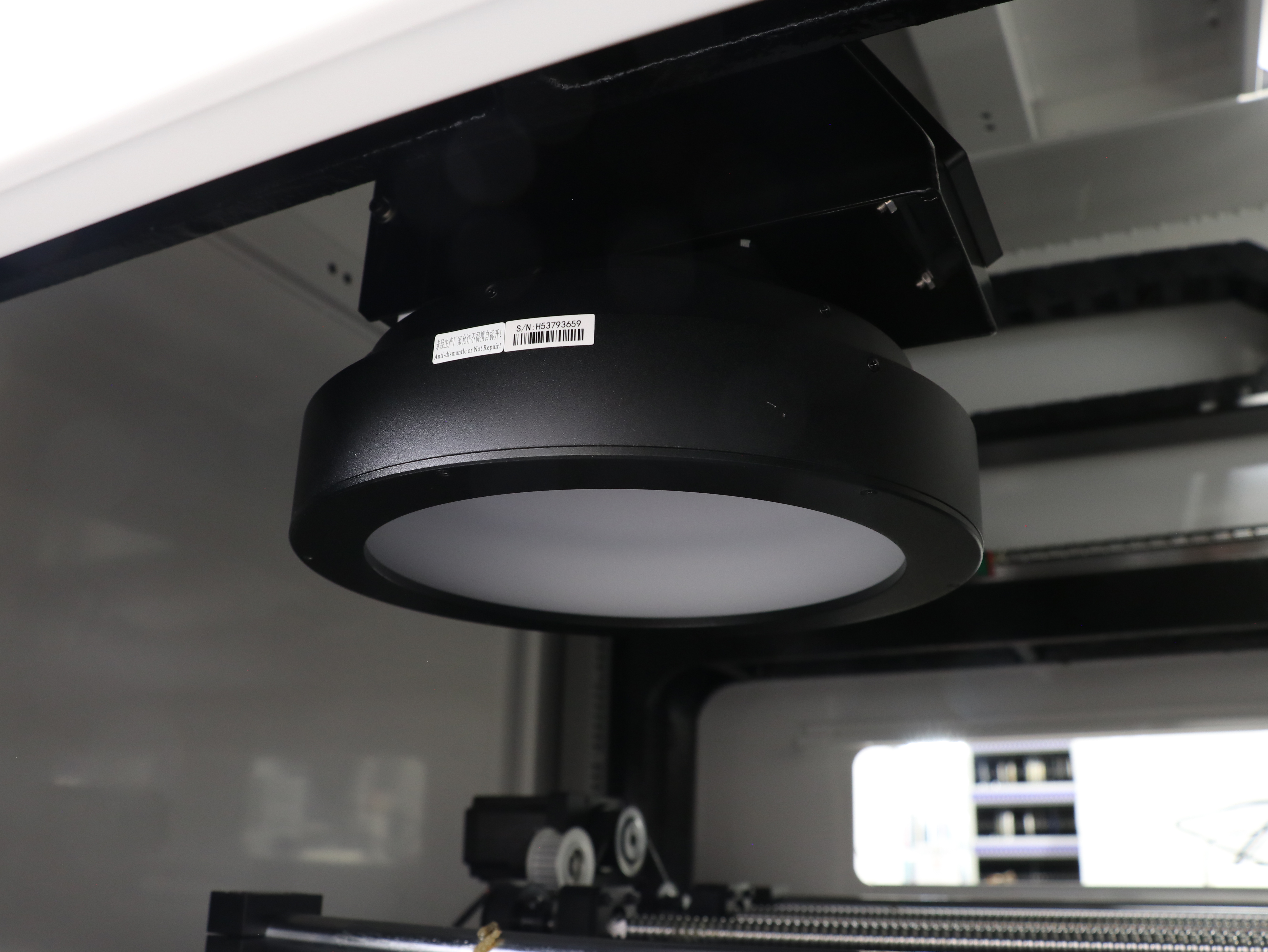

1. RGB+W четирицветен коаксиален LED пръстен източник на светлина.

Най-голямата характеристика на ICT AOI е използването на четирицветен LED кръгов източник на светлина: RGB+W, който се отнася съответно за червена, зелена, синя и бяла светлина.Червеният, зеленият и синият първичен цвят могат по-точно да уловят количеството калай във всяка спойка.Кръглият източник на светлина може да постигне 360-градусово откриване без мъртъв ъгъл, което позволява на камерата да записва най-реалния модел на спойка.Бялата светлина увеличава яркостта, което увеличава разпознаването.И четирицветният LED източник на светлина е коаксиална светлина, също успоредна на индустриалната камера, така че дизайнът може значително да намали изкривяването на изображението.

2. Индустриална FOV камера

ICT AOI използва 5-мегапикселова индустриална камера, която е перфектна за заснемане на подложки и спойки на 0201 и по-малки компоненти.Точността на FOV е 15μ, скоростта на снимане е 0,2S/FOV, всеки размер на FOV е 80cm²/S. Можете да усетите скоростта на откриване на ICT AOI от следното видео.Добавяне Оборудван с телецентричен обектив, за да се гарантира, че изображението не е изкривено.

3. Алгоритмичен софтуер, разработен от ИКТ

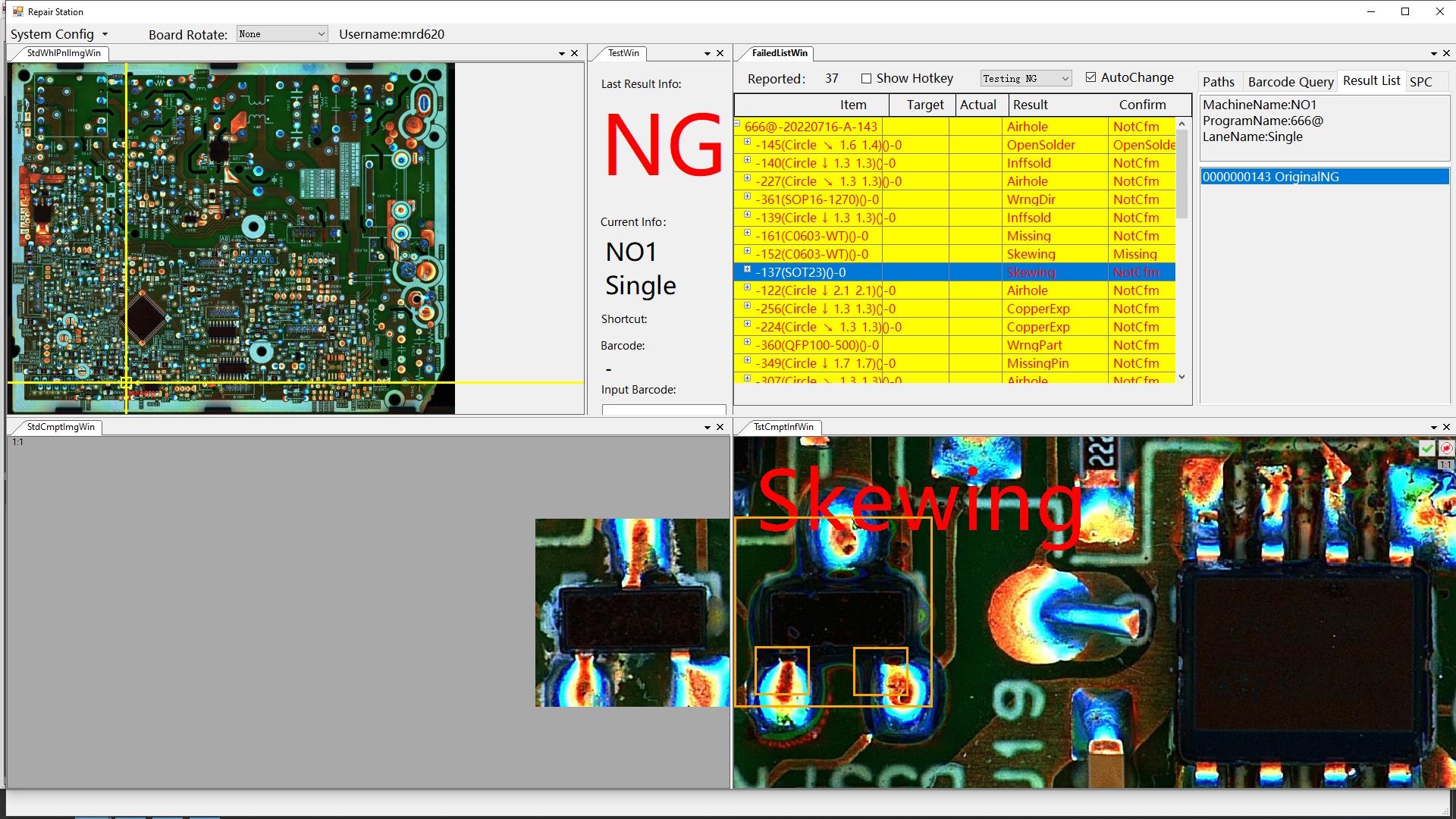

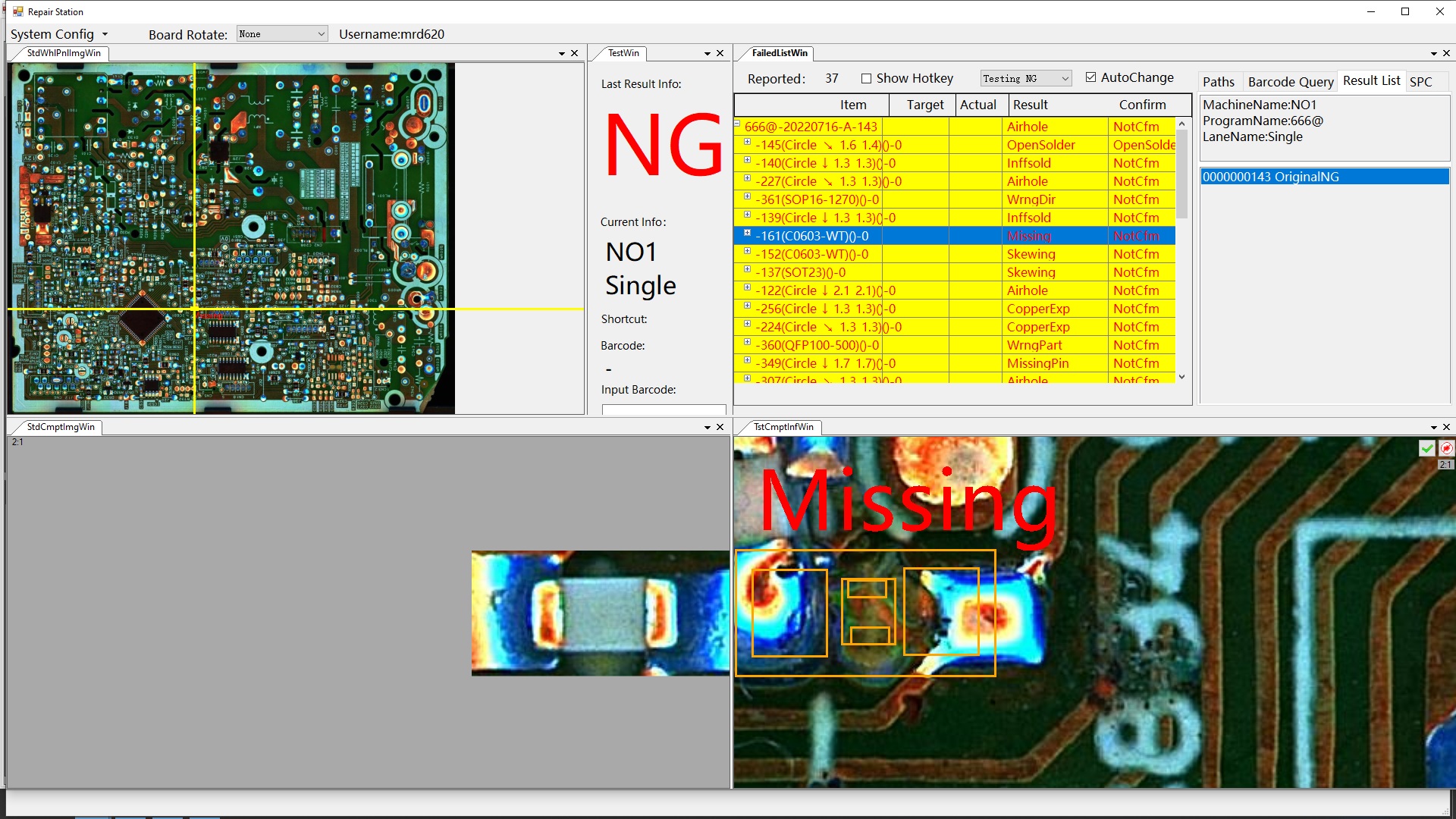

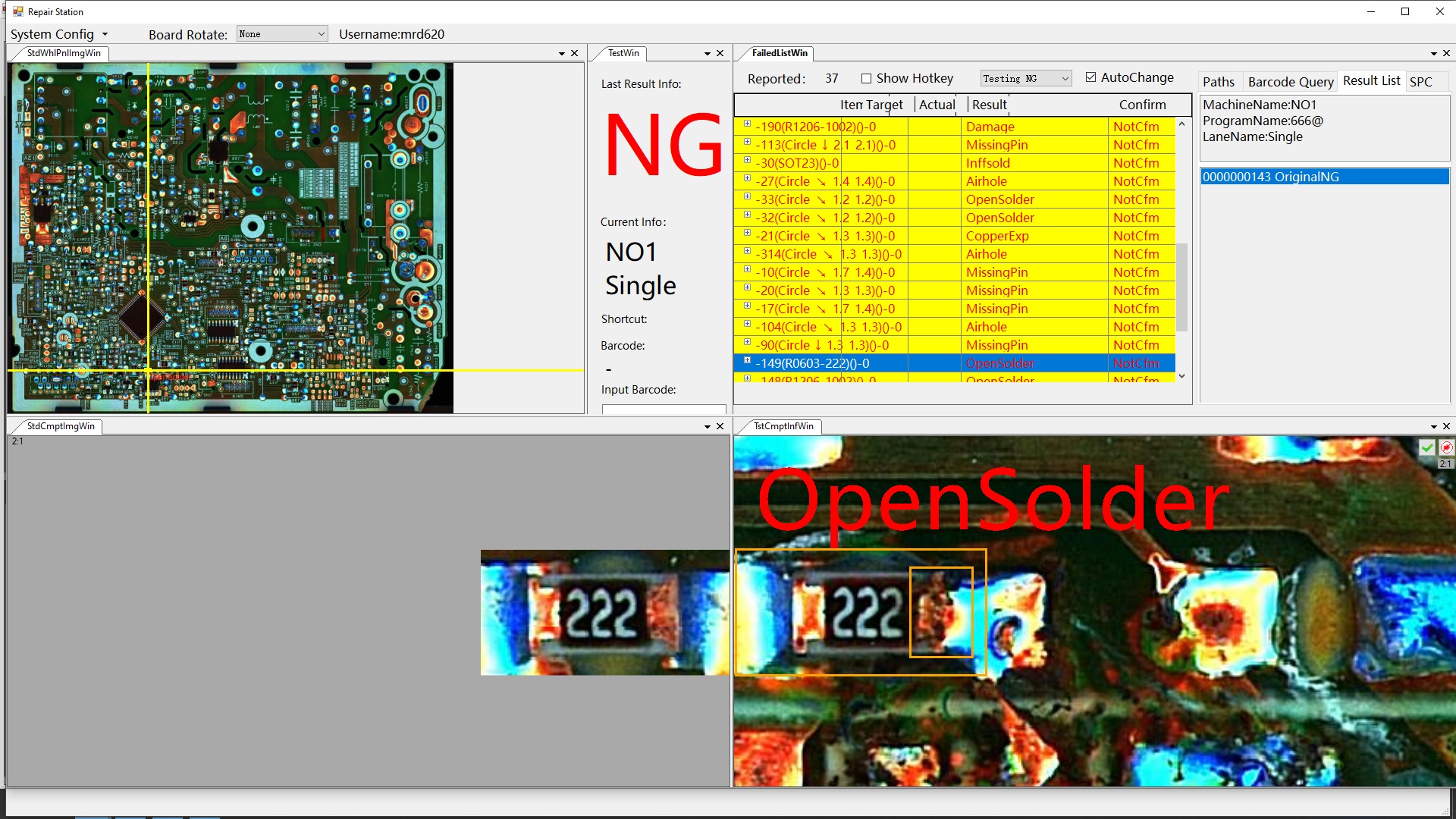

С резултати от откриване на RGB+W четирицветен светлинен източник, имаме наш собствен алгоритъм софтуер, който може да тества качеството на SMT кръпка иd DIP запоени съединения.За разлика от други марки AOI, ICT приема по-усъвършенстван алгоритъм, чрез точен контраст за извличане на цветовете, в допълнение към откриването на петна от спойка, може също точно да открие дали подложките и компонентите на PCB са повредени.

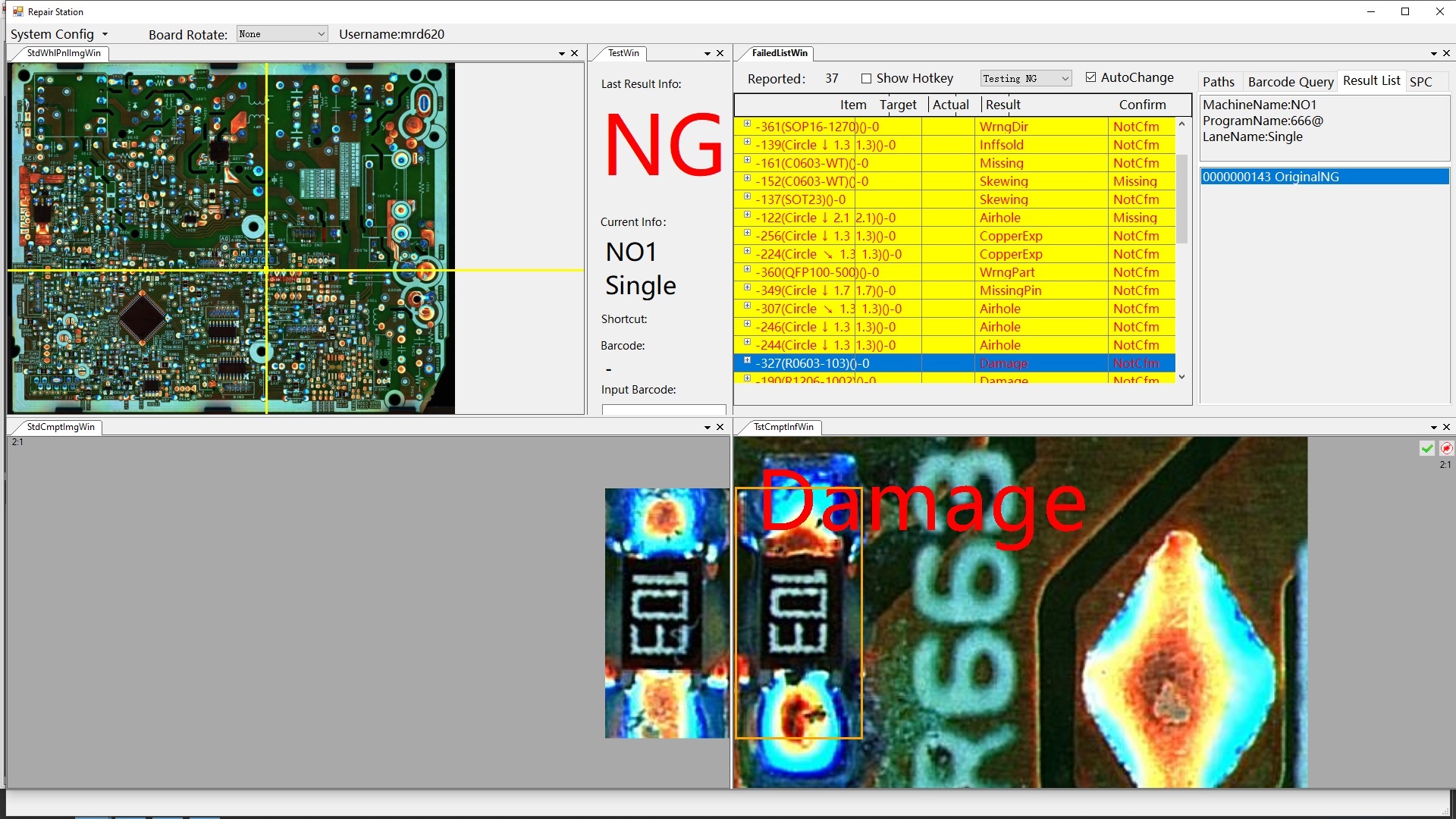

ICT AOI разполага и с независима станция за ремонт, която може автоматично да прехвърля данните към компютъра, така че отделът на станцията за ремонт да може незабавно да провери данните на проблемната печатна платка.

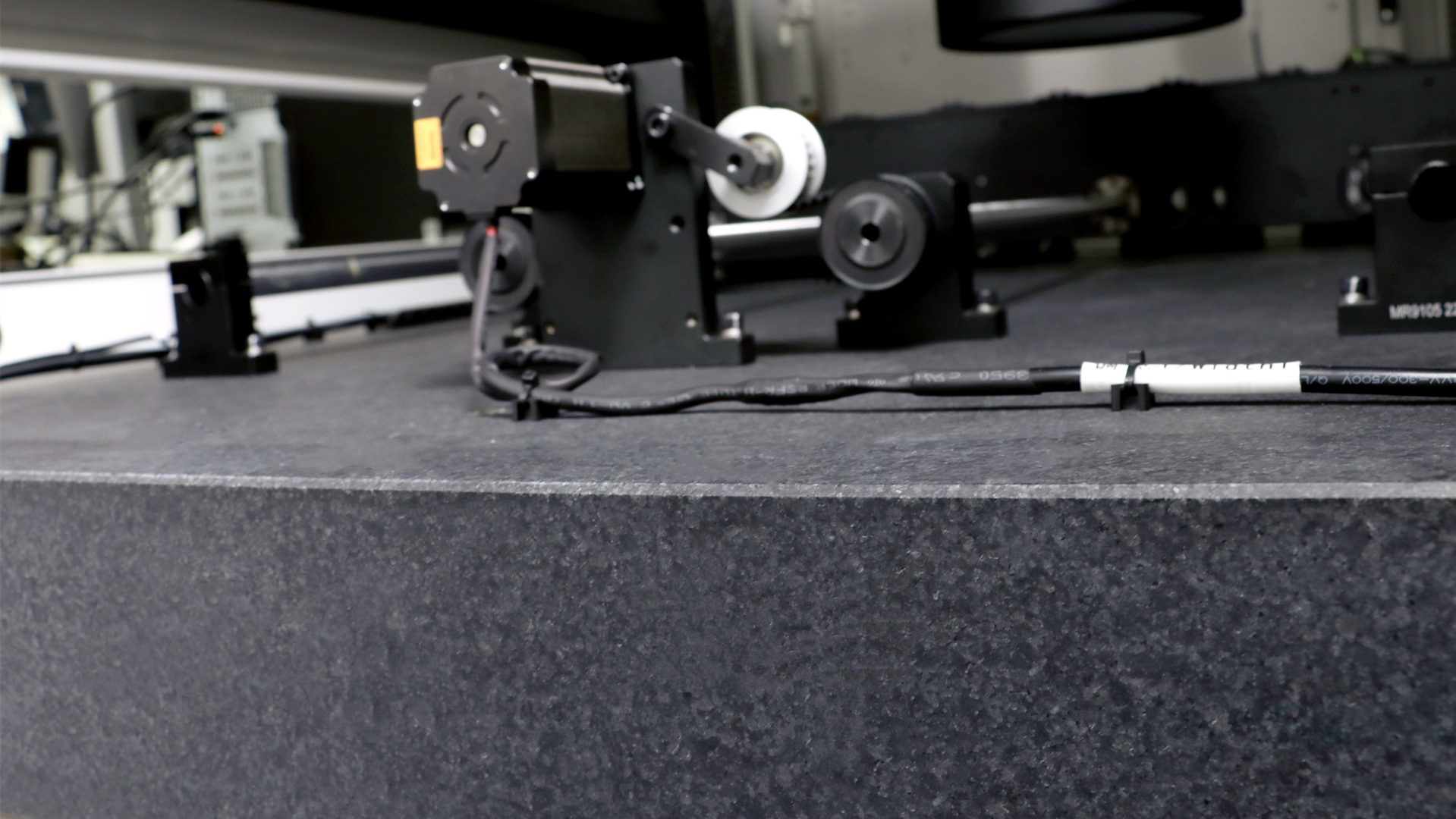

4. Мраморна конструкция

ICT AOI тежи около 1150 KG, тъй като мраморната платформа с маса от около 320 KG е включена в средата.Мраморната платформа позволява на центъра на масата (частицата) на цялата машина да потъне, избягвайки вибрациите, причинени от AOI по време на работа.Това означава, че AOI на ICT може да постигне скорост на снимане от 0,2 s/foV, което може значително да подобри ефективността на производството и проверката.

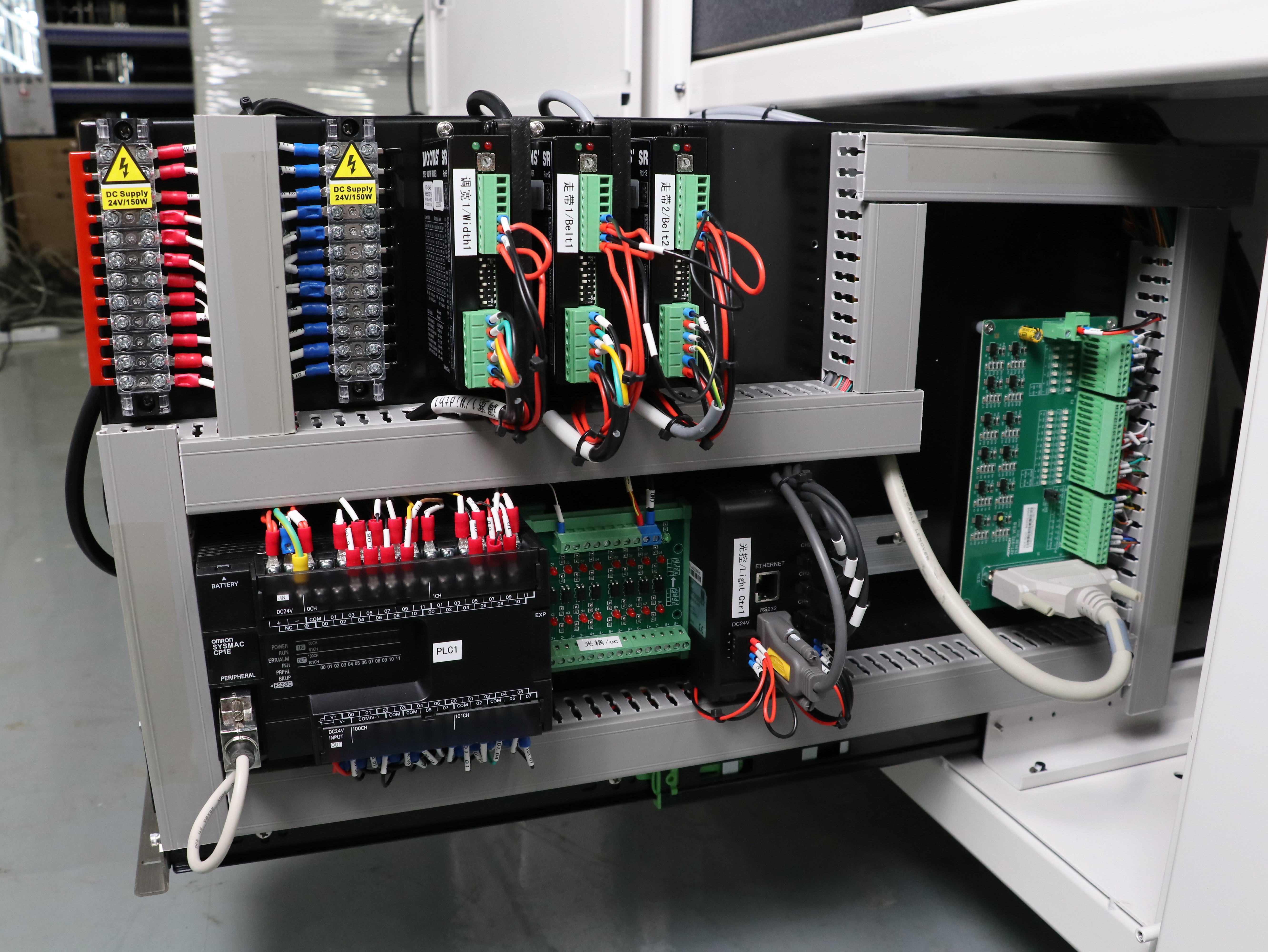

5. Висококачествен фърмуер

AOI на ICT използва фърмуер на международно известна марка, като Omron PLC, с високо качество на предаване, бърза скорост и стабилна широколентова връзка, за да гарантира скоростта и качеството на машината.
