При безоловното SMT производство най-скъпата грешка често е тази, която не можете да видите.
Много производители осъзнават това едва след започване на производството: линията работи безпроблемно по време на изпитанията, но след като започне пълномащабното производство, добивът започва да варира, дефектите се появяват без ясни причини и разходите за преработка тихо нарастват. Това, което го влошава е, че проблемът често се диагностицира погрешно. Отпечатването, разположението или материалите се обвиняват първо - докато истинският проблем стои по-надолу.
В действителност, пещта за повторно оформяне често се превръща в скрит източник на нестабилност в безоловни процеси. За разлика от традиционното производство на калай и олово, запояването без олово работи в рамките на много по-тесен технологичен прозорец, където дори малки вариации в температурата, въздушния поток или транспортната стабилност могат директно да повлияят на качеството на спойката. Това означава, че изборът на фурна за повторно оформяне вече не е просто решение за оборудване. Това е критичен фактор, който определя постоянството на добива, дългосрочната надеждност и в крайна сметка рентабилността на производството.
Производствените екипи често забелязват един и същи разочароващ модел: всичко изглежда под контрол - докато не стане.
По време на пробни пускания или малки партиди резултатите изглеждат стабилни. Но след като започне пълномащабно безоловно производство, добивът започва да намалява. Добивът при първо преминаване може да спадне от 98% до 92% между смените, дори когато материалите, операторите и настройките останат непроменени.
В същото време дефектите започват да се проявяват по трудно обясними начини. Пакетите BGA и QFN показват по-висок процент на празнини или непълно омокряне, въпреки "приемливите" профили. AOI системите започват да отбелязват повече дефекти - изкривени компоненти, недостатъчна спойка или проблеми с подравняването - много от които по-късно се проследяват обратно към запояване, а не към поставяне. При устройства с фина стъпка надгробните плочи, дефектите на главата във възглавницата и непостоянните форми на филета стават по-чести.
Това, което прави тези проблеми особено предизвикателни, е, че те не следват ясен модел. Те се появяват, изчезват и се появяват отново - създавайки несигурност на производствения етаж. В повечето случаи тези симптоми сочат към един основен проблем: пещта за повторно оформяне вече не поддържа нивото на термична стабилност, което изискват безоловните процеси.
В реално производствено отношение това се превръща директно в по-висок процент на скрап, увеличени часове за преработка и забавени доставки. С течение на времето дори малка нестабилност може да доведе до хиляди долари скрити месечни загуби — особено когато дефектите не бъдат открити и водят до оплаквания от клиенти или връщане на място.
Когато възникнат проблеми, екипите естествено се фокусират върху предната част на линията. Печатането с паста за запояване, дизайнът на шаблони и точността на вземане и поставяне обикновено са първите заподозрени. Инженерите коригират обема на пастата, прецизират подравняването или прекалибрират захранващите устройства — но проблемите продължават.
Причината е проста: истинският проблем често възниква по-късно, по време на преформатиране. Температурните вариации в печатната платка, непоследователният топлопренос или постепенното отклонение на производителността вътре във фурната могат да създадат дефекти, които стават видими едва след запояване.
Тъй като повторното оформяне е крайният термичен процес, неговото въздействие често се разбира погрешно. Дефектите се появяват в края, но основната им причина е скрита в стабилността на фурната и ефективността на контрола. Без точно топлинно профилиране и дългосрочни данни за съгласуваност, много екипи в крайна сметка решават грешния проблем – инвестирайки време и ресурси в корекции, които никога не адресират истинския източник на нестабилност.

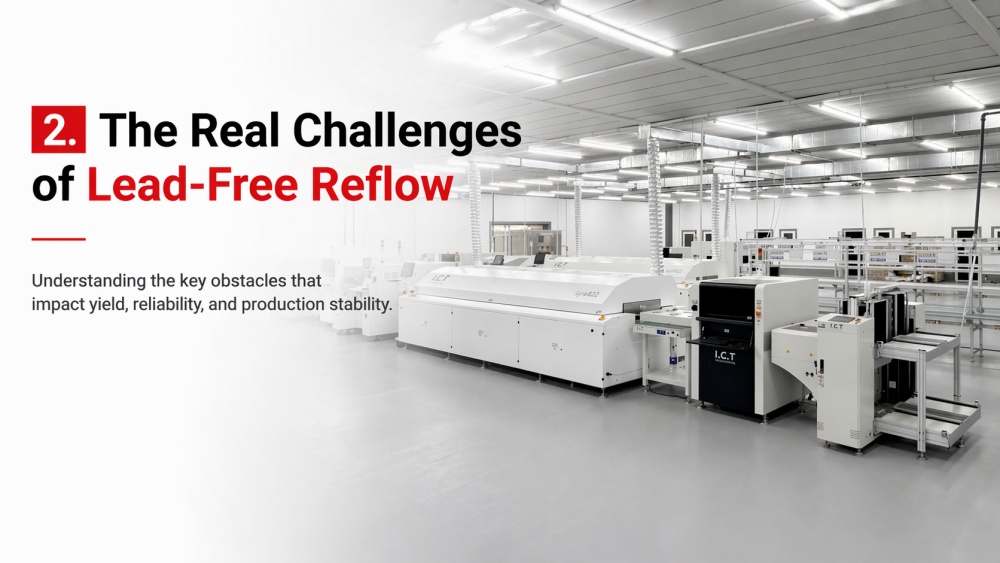

Префловането без олово не се проваля, защото процесът е сложен — то се проваля, защото маржът за грешка става изключително малък.
Това, което преди беше управляем процес в производството на калай и олово, сега изисква много по-строг контрол. Малки вариации, които някога са били приемливи, сега могат директно да повлияят на добива, надеждността и дългосрочната производителност. За много производители предизвикателството е неразбирането на процеса — последователното му контролиране при реални производствени условия.
При безоловно запояване безопасният работен прозорец става значително по-тесен. При температура на ликвидус около 217 °C и пикови температури, често достигащи 240–250 °C, използваемата граница между недостатъчно нагряване и прегряване може да се свие до 15–20 °C.
На теория това изглежда управляемо. На практика оттам започват много проблеми.
Дори малки отклонения - като ±2 °C вариация в PCB - могат да доведат до нестабилни резултати. Някои съединения може да не се преформатират напълно, докато други изпитват прекомерен интерметален растеж или напрежение на компонентите. Времето над ликвидус също става критично: твърде краткото води до лошо омокряне, докато твърде дългото намалява надеждността на съединението.
Истинският проблем не е да улучите правилния профил веднъж - той е да го поддържате последователно, смяна след смяна, продукт след продукт. Когато една фурна не може да поддържа този тесен прозорец със стабилност, добивът при първо преминаване става непредвидим и дефектите започват да се появяват без ясни модели.
По-високите температури при безоловни процеси ускоряват окисляването, особено на откритите подложки и проводниците на компонентите. В същото време безоловните сплави по своята същност имат по-слаба способност за омокряне в сравнение с традиционните калаено-оловни спойки.
Тази комбинация създава двойно предизвикателство.
В среди с въздушно препълване флюсът трябва да работи по-усилено, за да отстрани оксидите и да позволи правилното овлажняване. В резултат на това производителите често виждат тъпи или неравномерни запоени съединения, повишено образуване на кухини в BGA пакети и намалена механична якост. В някои случаи по-агресивната активност на потока може също да остави по-високи нива на остатъци, създавайки допълнителни проблеми за почистване или надеждност.
Тези проблеми не винаги са видими веднага, но те пряко засягат дългосрочната надеждност на продукта - особено в автомобилни, медицински и други приложения с висока надеждност, където отказът не е опция.
Не всички платки се държат еднакво при преформатиране – и безоловните процеси правят това още по-очевидно.
Разликите в дебелината на PCB, разпределението на медта и топлинната маса на компонентите могат значително да повлияят на поглъщането на топлина. Тежка многослойна платка с големи земни повърхности се нагрява много по-различно от тънък или смесен технологичен модул.
При тесен прозорец на процеса тези разлики стават по-трудни за управление. Фурните с ограничена топлинна еднородност могат да създадат горещи точки и студени точки на една и съща дъска. Това може да доведе до деформация, надгробна плоча на малки компоненти или недостатъчно запояване на по-големи опаковки.
В ежедневното производство това често се проявява като постоянни корекции на профила при смяна на продукти — забавяне на смяната и увеличаване на риска от човешка грешка. Без силна термична компенсация и стабилна производителност при различни натоварвания, поддържането на постоянно качество се превръща в непрекъснато предизвикателство, а не в контролиран процес.
На този етап повечето производители вече разбират предизвикателствата на безоловното претопяване.
Истинският въпрос става:
Защо някои линии поддържат стабилен добив, докато други продължават да се колебаят при подобни условия?
Разликата обикновено не идва от материали или оператори — тя идва от това колко добре пещта за преформатиране контролира няколко критични фактора в реалното производство.

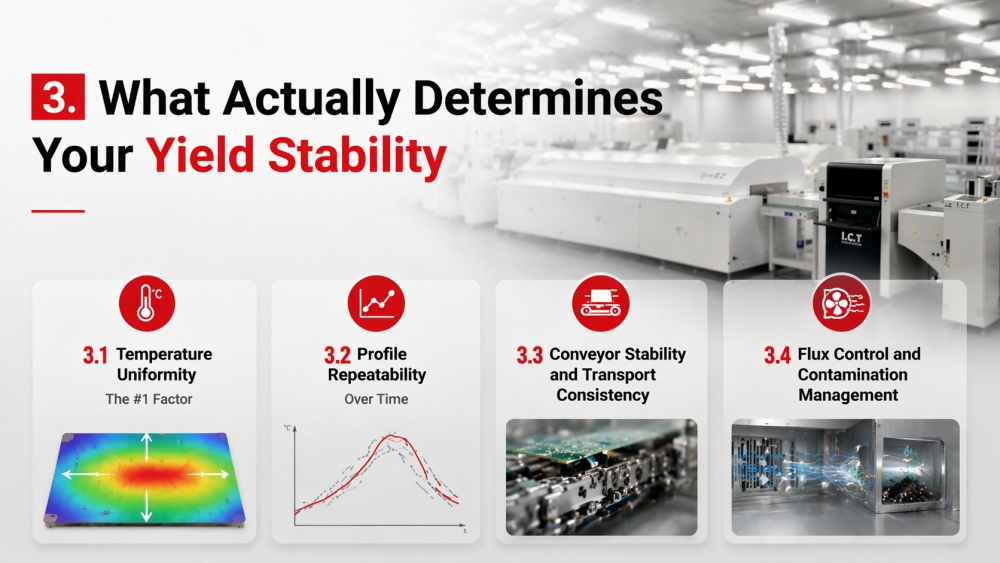

Ако има един фактор, който пряко влияе върху добива при безоловно претопяване, това е равномерността на температурата.
При реално производство не е достатъчно да се достигне целевата пикова температура. Цялата печатна платка трябва да се нагрява равномерно - по ширината, по дължината и чрез различни плътности на компонентите.
Високопроизводителните фурни обикновено поддържат делта-Т в рамките на 2–3 °C, дори при пълно натоварване. Системите от по-нисък клас често отговарят на този стандарт само по време на празни тестове, но се затрудняват, когато се въведат плътни дъски или множество панели.
Резултатът е фин, но критичен: една област от дъската може да се преформулира правилно, докато друга остава недостатъчно нагрята или прегрята. Тези несъответствия водят до дефекти, които изглеждат случайни, но всъщност са систематични.
За производителите това означава, че един и същ профил може да даде различни резултати в зависимост от типа на дъската, условията на натоварване или дори позицията на конвейера. Истинската еднородност гарантира, че един валидиран профил остава надежден при различни производствени сценарии — намаляване на корекциите, спестяване на време и стабилизиране на добива.
Постигането на добър профил веднъж не е трудно. Поддържането му във времето е мястото, където много фурни се провалят.
При непрекъснато производство топлинните системи са изложени на променящи се натоварвания, условия на околната среда и постепенно вътрешно замърсяване. Без силни системи за контрол действителната температурна крива започва да се отклонява - често без да бъде забелязана веднага.
Ето защо повторяемостта е по-важна от върховата производителност. Една стабилна фурна осигурява същия топлинен профил днес, следващата седмица и месеци по-късно при еднакви настройки.
Когато повторяемостта е лоша, инженерите са принудени на постоянна повторна проверка. Профилите трябва да се проверяват често, малките корекции стават рутинни и загубата на добив се появява постепенно, а не внезапно - което прави по-трудно проследяването на първопричината.
Надеждната повторяемост зависи от стабилни отоплителни системи, прецизен PID контрол и минимално външно влияние от фактори като поглъщане на топлина от конвейера или натрупване на остатъчен поток.
Производителността на конвейера често се пренебрегва, но тя пряко влияе както на термичната консистенция, така и на качеството на спойката.
По време на критичната ликвидус фаза дори лека вибрация или промяна на скоростта може да доведе до изместване на компонентите. Тези движения обикновено са твърде малки, за да бъдат забелязани по време на производството, но стават видими по-късно като проблеми с подравняването или дефекти на спойка, открити от AOI.
В много случаи това, което изглежда като проблем с поставянето, всъщност е причинено от нестабилност по време на преформатиране.
Добре проектираната конвейерна система поддържа постоянна скорост, минимални вибрации и подходяща опора за различни видове дъски. За по-тежки или по-големи печатни платки централната опора предотвратява провисването, което може да промени разпределението на топлината и да доведе до неравномерни резултати от запояване.
Стабилният транспорт гарантира, че както топлинните профили, така и позициите на компонентите остават последователни — елиминира често срещан източник на "необясними" дефекти.
С течение на времето изпаренията на потока се натрупват вътре в камерата за препълване. Ако не се управлява правилно, това натрупване започва да влияе върху въздушния поток, точността на сензора и общата ефективност на отоплението.
Въздействието е постепенно, но значително. Моделите на въздушния поток се променят, преносът на топлина става по-малко предвидим и контролът на температурата започва да се отклонява. Тези промени рядко предизвикват незабавни аларми, но бавно влошават стабилността на процеса.
Ефективните системи за управление на потока непрекъснато събират и отстраняват остатъците, предотвратявайки натрупването им, преди да повлияе на производителността. В комбинация с дизайни за почистване с лесен достъп, това позволява поддръжката да се извършва бързо без продължителен престой.
За производителите това означава поддържане на постоянно топлинно поведение при по-дълги производствени цикли, намаляване на неочакваните промени в процеса и избягване на скъпи прекъсвания на производството.
За много производители това не е технически въпрос — това е решение относно разходите с дългосрочни последици.

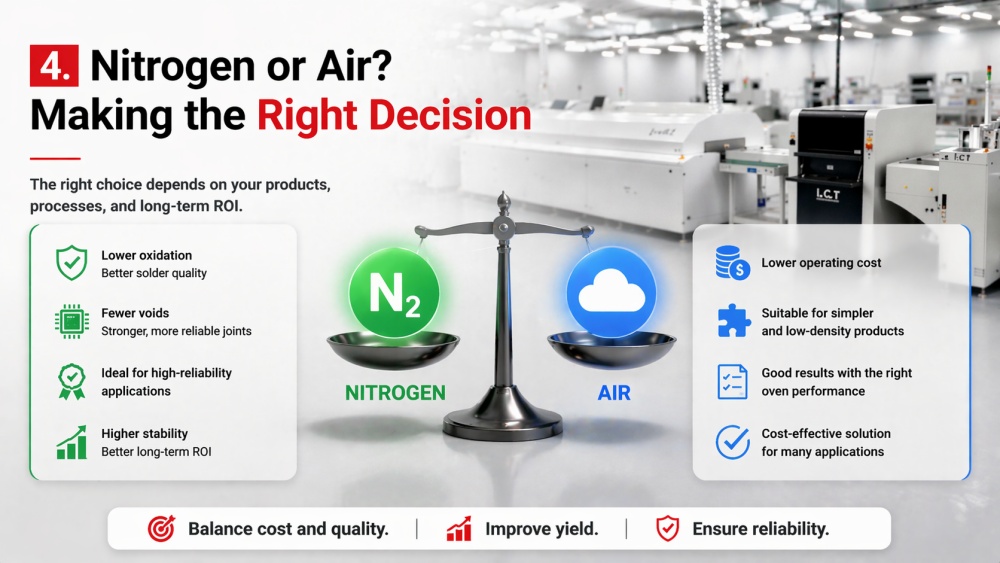

Азотът често се представя като подобрение. В действителност това е компромис: по-високи оперативни разходи в замяна на по-добра стабилност на процеса и качество на спойката. Ключовият въпрос не е дали азотът е по-добър , а дали вашите продукти и производствени условия наистина го изискват.
При приложения с висока надеждност азотът рядко е избор – той е изискване.
Индустрии като автомобилната, медицинската и космическата изискват постоянно качество на спойката при строги стандарти за надеждност. В тези среди контролът на окисляването става критичен, особено за компоненти с фина стъпка и BGA пакети.
Азотът значително намалява нивата на кислород вътре в камерата за препълване, като подобрява поведението при намокряне, понижава нивата на кухини и създава по-здрави, по-постоянни спойки. Той също така помага за стабилизиране на резултатите при работа с двустранни модули или платки с неравномерно топлинно натоварване.
Когато продуктите трябва да преминат през термични цикли, вибрации или дългосрочни полеви тестове за надеждност, дори малки подобрения в качеството на спойка могат да направят измерима разлика. В тези случаи азотът не е допълнителен разход — той е част от осигуряването на съответствие и избягването на скъпи повреди след транспортиране.
Не всяко приложение изисква азот.
За много потребителска електроника, LED осветителни продукти или по-прости модули с по-големи компоненти и по-ниска плътност, въздушното преливане може да осигури стабилни и приемливи резултати - при условие че самата фурна има силна топлинна равномерност и постоянен въздушен поток.
Съвременните високоефективни въздушни фурни могат да се справят с широка гама безоловни приложения, когато са правилно конфигурирани. Успехът обаче зависи от валидирането при реални производствени условия, а не само от пробни пускания.
Производителите трябва да следят отблизо показатели като качество на намокряне, процент на празнини и дълготрайна консистенция. Ако те останат стабилни, въздушното пренареждане може да предложи по-рентабилно решение, без да се компрометира работата на продукта.
Решението в крайна сметка се свежда до числа, а не до предположения.
Азотът води до текущи разходи, включително потребление на газ и поддръжка на системата. Въпреки това, той също така намалява скритите загуби: по-малко дефекти, по-малко преработка, по-ниски нива на скрап и по-малко гаранционни искове.
При производство с голям обем, дори малко подобрение - като например 2-5% увеличение на добива от първо преминаване - може бързо да компенсира разходите за азот. Обратно, за продукти с ниска плътност или по-малко критични връщането може да бъде ограничено.
Практическият подход е да се направи оценка въз основа на действителни производствени данни. Сравнете добива, нивата на дефекти и разходите за преработка с и без азот на представителни дъски. Това осигурява по-ясна картина, отколкото разчитането на общи насоки.
Много модерни фурни за преформатиране предлагат гъвкавост за превключване между въздушни и азотни режими, което позволява на производителите да оптимизират настройките въз основа на типа продукт. Този хибриден подход може да балансира разходите и качеството, особено в смесени производствени среди.
За много производители най-голямата грешка е фокусирането само върху покупната цена.
В действителност, цената на фурна за повторно оформяне не е това, което плащате предварително - това е това, което продължавате да плащате всеки ден, когато работи. Когато стабилността е компрометирана, тези разходи не се появяват изведнъж. Те се натрупват тихо при производството, поддръжката и добива, като често остават незабелязани, докато станат значителни.
Нестабилната фурна рядко работи ефективно.
За да компенсират лошата топлинна равномерност или загубата на топлина, системите консумират повече енергия, за да поддържат целевите температури. Зоните може да работят прекомерно, за да стабилизират колебанията, увеличавайки общата консумация на енергия.
Дори и при пренареждане на въздуха, неефективната изолация и дизайн на въздушния поток могат да доведат до значителни загуби на топлина. В азотните системи прекомерната консумация на газ, причинена от лошо уплътняване или контрол, добавя допълнителни разходи.
Поотделно тези разлики може да изглеждат малки. При непрекъсната работа обаче те могат да се превърнат в десетки хиляди долари годишно в по-големи производствени среди.
Нестабилността често се проявява като повишено търсене на поддръжка.
Натрупването на поток, отклонението на сензора и износването на нагревателя постепенно влияят върху производителността, което изисква по-често почистване, повторно калибриране и подмяна на части. Тези дейности не само увеличават разходите за поддръжка, но и прекъсват производствените графици.
По-критично е, че неочакваният престой има пряко финансово въздействие.
Когато една фурна за повторно оформяне спре, цялата SMT линия спира с нея. Работата продължава, поръчките се забавят и производствените цели не се изпълняват. При много операции дори един час престой може да струва стотици до хиляди долари, като се вземе предвид загубената продукция и времето за възстановяване.
Загубата на добив често е най-подценяваната цена.
Малък спад - например 1-2% в добива при първо преминаване - може да не изглежда значителен в началото. Но когато се приложи към дневния производствен обем, той бързо става значителен с течение на времето.
Преработката допълнително усложнява проблема. Това изисква допълнителен труд, материали и проверка, като същевременно увеличава риска от вторични щети. По-важното е, че преработените платки рядко носят същата надеждност като тези, произведени правилно за първи път.
Ако дефектите не бъдат открити, въздействието се простира отвъд фабриката. Оплакванията на клиентите, връщанията и потенциалните рискове при сертифицирането могат да създадат разходи, много по-големи от вътрешния брак или преработване.
Най-скъпите фурни за преформатиране не винаги са тези с най-високата покупна цена — те са тези, които не могат да запазят производителността си във времето.
В ранните етапи резултатите може да изглеждат стабилни. Но докато производството продължава, започват да се появяват постепенни промени: профилите се променят, равномерността на температурата намалява и операторите отделят повече време за отстраняване на неизправности, отколкото за оптимизиране.
Тъй като този спад е постепенен, той често се приема като „нормален“, вместо да се признава за разрешим проблем.
При типичен жизнен цикъл на оборудването от три до пет години, кумулативното въздействие на нестабилността - в загуба на енергия, престой, загуба на добив и поддръжка - често надвишава първоначалната цена на машината.
За производителите, фокусирани върху дългосрочната рентабилност, истинският въпрос не е колко струва една фурна днес, а колко ще струва нестабилността през целия й живот.

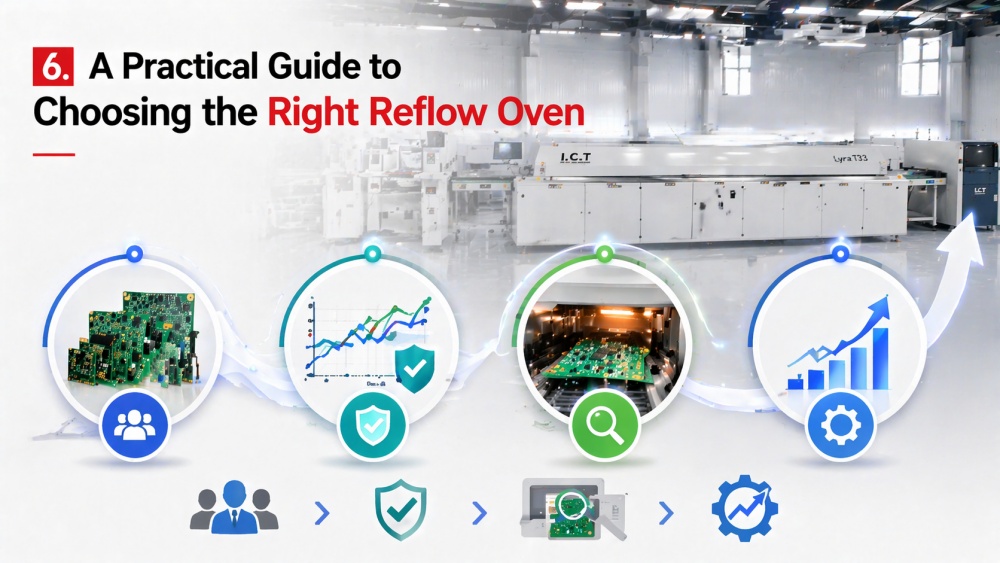

В този момент предизвикателството вече не е разбирането на проблема – то е вземането на правилното решение.
Разликата между стабилна производствена линия и постоянно регулирана такава често се свежда до начина, по който е избрана пещта за повторно оформяне в началото. Интелигентните купувачи се фокусират по-малко върху рекламираните спецификации и повече върху това как оборудването работи при реални производствени условия.
Няма универсално решение.
За производство с голям микс и малък обем гъвкавостта е от решаващо значение. Фурната трябва да се справя с честите смени на продукта, без да се налага постоянно преразглеждане на профила. Стабилната производителност при различни размери платки и термични натоварвания стават по-важни от максималната производителност.
За линиите с голям обем приоритетът се измества. Фурните трябва да осигуряват силен топлинен капацитет, бързо възстановяване при непрекъснато натоварване и постоянни резултати при по-високи скорости.
Един практичен начин да оцените това е прост:
Може ли фурната да се справи с най-взискателната ви дъска – не средната – без да компрометира стабилността?
Спецификациите могат да бъдат подвеждащи, ако се приемат по номинална стойност. За по-структуриран подход към оценката на реалната производствена производителност можете също да се обърнете към това как да изберете правилната пещ за преформатиране за вашата SMT производствена линия , което очертава ключови критерии за избор въз основа на различни производствени сценарии.
Броят на зоните, пиковата температура и скоростта на конвейера често изглеждат впечатляващи на хартия, но те не гарантират стабилна производителност в производството. Ключът е да разберете как фурната се държи с времето и при натоварване.
Задавайте въпроси, които разкриват реални способности:
Колко стабилна е равномерността на температурата по време на непрекъсната работа?
Променя ли се производителността след седмици или месеци употреба?
Има ли проверени резултати от подобни производствени среди?
На практика последователността е по-важна от върховата производителност . Фурна, която работи малко под най-високата спецификация, но остава стабилна във времето, ще осигури по-добър добив и по-ниски разходи в дългосрочен план.
Най-надеждният метод за валидиране е лесен: тествайте с вашите собствени продукти.
Пускането на реални платки, използвайки вашата действителна спояваща паста и профили, разкрива много повече от всеки лист със спецификации. Той показва как фурната се справя с реални термични натоварвания, плътности на смесени компоненти и действителни производствени условия.
По време на тестването се съсредоточете върху това, което има значение в ежедневната работа:
Еднаква ли е температурата в различните области на дъската?
Постоянни ли са нивата на кухини и намокряне при многобройни серии?
Колко корекции са необходими за поддържане на стабилен профил?
Ако стабилните резултати изискват постоянна фина настройка, проблемът ще нараства само при пълно производство.
Пещта за повторно оформяне е дългосрочна инвестиция, а не краткосрочно решение.
Производствените изисквания се променят — обемите се увеличават, продуктите стават по-сложни и очакванията за качество се повишават. Оборудване, което не може да се адаптира, в крайна сметка ще ограничи растежа.
Потърсете дизайни, които поддържат гъвкавост:
Съвместимост с азот, ако бъдещите продукти го изискват
Опции за разширяване на двойна лента или пропускателна способност
Модулни системи и софтуер с възможност за надграждане
Лесна поддръжка и дистанционна диагностика
Ранният избор на гъвкавост намалява риска от скъпи надстройки или замени по-късно.
Ако текущата ви линия показва нестабилен добив без ясна причина, най-бързият начин да идентифицирате проблема е да потвърдите процеса на преформатиране, като използвате реални производствени платки при контролирани условия на тестване.
В много случаи тази единствена стъпка разкрива дали проблемът е в процеса — или в самото оборудване.
До този етап трябва да е ясно, че фурната за повторно оформяне не е самостоятелна машина — тя е част от цялостен процес.
Ето защо изборът на правилния доставчик е също толкова важен, колкото изборът на правилното оборудване. Дори фурна с висока производителност може да осигури недостатъчни резултати, ако не е правилно интегрирана, оптимизирана и поддържана във времето.
При SMT без олово опитът често е по-важен от спецификациите.
Способният доставчик не просто предоставя оборудване — той разбира как различните фактори си взаимодействат в реалното производство, от поведението на спойващата паста до термично профилиране и контрол на дефектите.
Това познаване на процеса им позволява да идентифицират рисковете рано, да препоръчат практически корекции и да помогнат на производителите да избегнат често срещани, но скъпи грешки.
Без тази поддръжка дори усъвършенстваното оборудване може да се затрудни да осигури стабилни резултати, особено когато производствените условия се променят.
Производителността на Reflow не съществува изолирано.
Той е пряко повлиян от процесите нагоре и надолу по веригата - точността на печат, разположението на компонентите и стратегията за проверка играят роля в качеството на крайното спояване.
Доставчиците, които предоставят цялостни SMT решения, могат да съгласуват тези елементи от самото начало, като гарантират по-плавна интеграция и по-бързо разрастване.
С подхода на едно гише производителите намаляват проблемите със съвместимостта, опростяват комуникацията и съкращават времето, необходимо за достигане на стабилно производство.
Доставчици като I.C.T съчетават опит в пещта за преформатиране с пълни решения за линия SMT, като помагат на производителите да преминат от инсталация към стабилна работа по-ефективно — вместо да решават проблеми стъпка по стъпка, след като се появят.
Фурната за повторно оформяне е дългосрочна инвестиция и нейната ефективност зависи от постоянната поддръжка.
Надеждните доставчици гарантират наличност на резервни части, бърза техническа реакция и текущи актуализации на системата. По-важното е, че те продължават да участват, докато производството се развива - подпомагайки въвеждането на нови продукти, корекциите на процесите и разширяването на капацитета.
Когато възникнат проблеми, времето за реакция има значение. Забавената поддръжка може бързо да доведе до продължителен престой и производствени загуби.
Изборът на доставчик с доказана глобална способност за обслужване помага за защитата не само на самото оборудване, но и на стабилността и непрекъснатостта на вашето производство във времето.
В безоловната SMT пещта за префлояване не е просто още една част от оборудването — това е точката, в която качеството е или осигурено, или загубено.
Стабилната фурна трансформира тесния прозорец на процеса в постоянни, повтарящи се резултати. Осигурява еднакви запоени съединения, намалява дефектите и свежда до минимум необходимостта от постоянни настройки. По-важното е, че позволява на производствените екипи да преминат от отстраняване на проблеми към фокусиране върху продукцията и ефективността.
Въздействието надхвърля самия процес. Стабилността директно подобрява добива от първо преминаване, намалява времето за престой и намалява скритите разходи, които се натрупват с времето. Това, което може да изглежда като малка разлика в производителността, често се превръща в значителна разлика в рентабилността в продължение на месеци и години работа.
На практика, реалната цена на фурната за повторно оформяне не се измерва в деня, в който е закупена, а в това колко надеждно работи всеки ден след това. Производителите, които дават приоритет на дългосрочната стабилност, избягват цикъла на повтарящи се корекции и непредвидими резултати — и вместо това изграждат производствени линии, които осигуряват постоянно качество и устойчив растеж.
Ако текущият ви процес все още разчита на постоянна настройка, за да остане в границите, може да е време да преоцените дали вашето решение за преформатиране наистина поддържа вашите производствени цели.
