Вградена срещу партидна фурна за претопяване: плюсове и минуси за SMT производство с висок добив

Изборът на правилната фурна за преформатиране не е просто техническо решение – то може да направи или да развали вашата SMT производствена линия . Много производители се борят с непредсказуеми спойки, променлив добив при първо преминаване и скрити разходи за преработка, когато тяхната фурна не съответства на производствения обем или продуктовия микс. Вградените пещи за префлояване предлагат високоскоростна, непрекъсната обработка за операции в голям мащаб, докато пещите за партидно преформатиране осигуряват прецизно, равномерно нагряване и гъвкавост за малки партиди или прототипи. Чрез разбиране на плюсовете и минусите на вградените в сравнение с партидните пещи за префлояване, производителите на електроника могат да оптимизират добива на печатни платки, да намалят оперативните разходи и да осигурят постоянно качество на запояване без олово – превръщайки критична част от оборудването в стратегическо предимство.

Но изборът на правилната фурна за повторно оформяне не е просто избор на машина – това е съпоставяне на технологията с производствените реалности. Различните дизайни на печатни платки, размери на партиди и продуктови смеси носят уникални предизвикателства, от нестабилност на топлинния профил до прекомерна преработка. За да вземат информирано решение, производителите трябва да разберат не само основните разлики между вградените и партидните фурни за претопяване, но и как тези разлики пряко влияят на производителността, добива и дългосрочните оперативни разходи. Следващият раздел разбива най-често срещаните болни точки при повторно запояване и показва защо изборът на пещ играе решаваща роля при разрешаването им.

1. Защо изборът на правилната фурна за претопяване е важен

1.1. Често срещани болкови точки при запояване с препълване

Запояването чрез повторно оформяне е последната, критична стъпка в монтажа на SMT, при която спояващата паста се топи, за да създаде постоянни връзки между компонентите и печатната платка. Много производители се сблъскват със скъпоструващи дефекти - надгробна плоча, свързване на спойка, недостатъчно овлажняване или прекомерни кухини - особено при безоловни сплави, които изискват пикови температури от 235–250°C. Тези проблеми често са резултат от несъответстващи възможности на фурната, което води до производствени забавяния, по-високи проценти на скрап и дори връщане на клиенти. Докато грешките при поставянето вече допринасят за проблемите при сглобяването, лошият контрол на преформатирането ги утежнява, намалявайки добивите при първо преминаване и увеличавайки разходите за преработка.

1.2. Как изборът на фурна влияе върху добива и ефективността на производството

Изборът на правилната фурна за повторно оформяне – вградена или партидна – влияе пряко върху производителността, стабилността на топлинния профил и цялостната ефективност на линията. Фурна, която не отговаря на производствените нужди, може да създаде затруднения, да увеличи консумацията на енергия и да изисква чести ръчни намеси, които увеличават разходите за труд. От друга страна, привеждането в съответствие на възможностите на пещта с действителните производствени обеми и продуктовия микс подобрява последователността, намалява преработката и ускорява времето за пускане на пазара. Опитни доставчици като I.C.T помагат на производителите да оценят своите линии и да изберат пещи за преформатиране, които максимизират добива на печатни платки, като същевременно контролират разходите, превръщайки критична част от оборудването в стратегическо предимство.

2. Вградени срещу партидни фурни за претопяване: Какво трябва да знаете

2.1. Дефиниция и ключови характеристики на вградените фурни за претопяване

Вградените фурни за преформатиране , известни също като конвейерни фурни, се интегрират директно в производствената линия за SMT . ПХБ се движат непрекъснато по конвейер през множество независимо контролирани нагревателни зони, последвани от охлаждащи секции. Повечето системи разполагат с 8–12 зони, прецизен PID контрол на температурата и опционална азотна атмосфера.

Защо има значение за вашето производство:

• Осигурява стабилни топлинни профили дори при висока производителност.

• Безпроблемна интеграция с машини за вземане и поставяне, SPI и AOI системи.

• Поддържа скорости над 30 инча в минута и се справя ефективно със сложни платки с висока плътност.

Вградените фурни са идеални за непрекъснато производство с голям обем , където последователността и ефективността са критични.

2.2. Определение и ключови характеристики на фурните за партидно претопяване

Пещите за партидно пренареждане обработват по една тава или камера. Операторите зареждат печатни платки в запечатана камера, изпълняват програмиран цикъл и ги разтоварват, преди да започнат следващата партида. Докато тези фурни обикновено имат по-малко зони, целият товар се нагрява равномерно без движение на конвейера.

Защо има значение за вашето производство:

• Отлична температурна равномерност за малки тиражи и прототипи.

• Лесни промени в рецептата, което го прави идеален за мултипродуктови или научноизследователски и развойни линии.

• Компактен отпечатък, подходящ за лаборатории или съоръжения с ограничено пространство.

Пакетните пещи са много подходящи за производство с малък обем и голямо количество смеси или когато гъвкавостта и прецизният термичен контрол са по-важни от производителността.

2.3. Моментна снимка за сравнение: Кога да използвате кое

Извод от клиента:

• Inline : Увеличете ефективността за голям обем, дългосрочно производство.

• Партида : Оптимизирайте гъвкавостта, поддържайте термична еднородност за малки тиражи или прототипи.

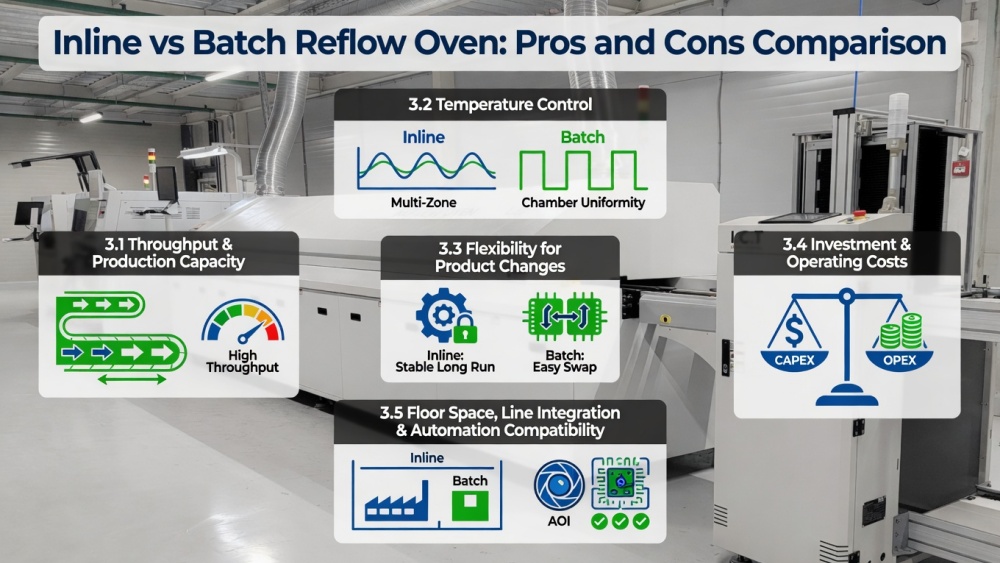

3. Основни предимства и недостатъци: Подробно сравнение

3.1. Пропускателна способност и производствен капацитет (висок срещу малък обем)

Вградените фурни за преформатиране блестят в среда с голям обем, обработвайки непрекъснато платките и поддържайки постоянна производителност. Това намалява затрудненията и помага за спазването на строги графици за доставка в производството на автомобили, светодиоди и потребителска електроника.

Периодичните пещи са подходящи за производство с малък обем или високо смесване, където спирането за зареждане и разтоварване има минимално въздействие. Тяхната по-ниска пропускателна способност се превръща в предимство за чести смени, като се избягват санкциите във времето за настройка, типични за вградените системи.

Извод от клиента: Изберете вградено за дългосрочно производство в голям обем ; партида за гъвкави, малки партиди или прототипи.

3.2. Контрол на температурата и стабилност на профила (прецизността има значение)

Вградените системи осигуряват повтарящи се топлинни профили при дълги разстояния благодарение на множество зони и принудителна конвекция. Промяната на типа платка обаче може да изисква внимателна настройка, за да се избегне термично отклонение.

Пакетните фурни често постигат превъзходна еднородност на цикъл, тъй като всяка плоча изпитва идентични условия без вариации, предизвикани от конвейера. И двата типа могат да се справят със запояване без олово, но периодичните пещи осигуряват по-строг контрол за чувствителни компоненти или сложни термични конструкции.

Изводи от клиентите: Пакетните фурни се отличават, когато прецизният термичен контрол е от решаващо значение; вградените фурни са надеждни за продължителни, големи обеми.

3.3. Гъвкавост за продуктови промени (пакетно срещу вградено)

Пакетните фурни са много гъвкави. Операторите могат да управляват различни дизайни на платки, да коригират профилите бързо и да тестват малки партиди, без да спират линията.

Вградените фурни изискват по-дълги смени и може да се нуждаят от фиктивни платки за стабилизиране на топлинния профил, което ги прави по-малко идеални за чести смени на продукти. След като се изпълнява стабилна задача с голям обем, вградените системи предлагат превъзходна последователност.

Вземане от клиента: Партида за високо смесване, малка партида или прототипиране ; inline за стабилно, повтарящо се производство.

3.4. Инвестиционни и оперативни разходи (CAPEX срещу OPEX)

Вградените фурни имат по-високи първоначални разходи поради размера, конвейерните системи и усъвършенстваните контроли, но често по-ниски оперативни разходи за платка чрез по-висока производителност и намален труд.

Пакетните фурни струват по-малко първоначално и изискват по-малко пространство, но могат да доведат до по-високи разходи за платка, когато се мащабират поради енергия и труд. Анализът на общите разходи за собственост за 3–5 години трябва да включва поддръжка, енергия и подобрения на добива.

Изводи от клиента: Помислете за вградени за дългосрочна възвръщаемост на инвестициите при производство на голям обем ; партида за рентабилни операции с малък обем.

3.5. Подово пространство, интеграция на линии и съвместимост с автоматизация

Вградените фурни се нуждаят от повече линейно пространство и се интегрират безпроблемно с автоматизирани SMT линии, включително AOI и системи за инспекция.

Пакетните фурни заемат по-малко пространство и работят независимо, като лесно се вписват в лаборатории или R&D зони. Inline предпочита пълна автоматизация , пакетът предпочита самостоятелна гъвкавост.

Извеждане от клиента: Вградено за интегрирани, автоматизирани производствени линии ; партида за компактни, гъвкави настройки.

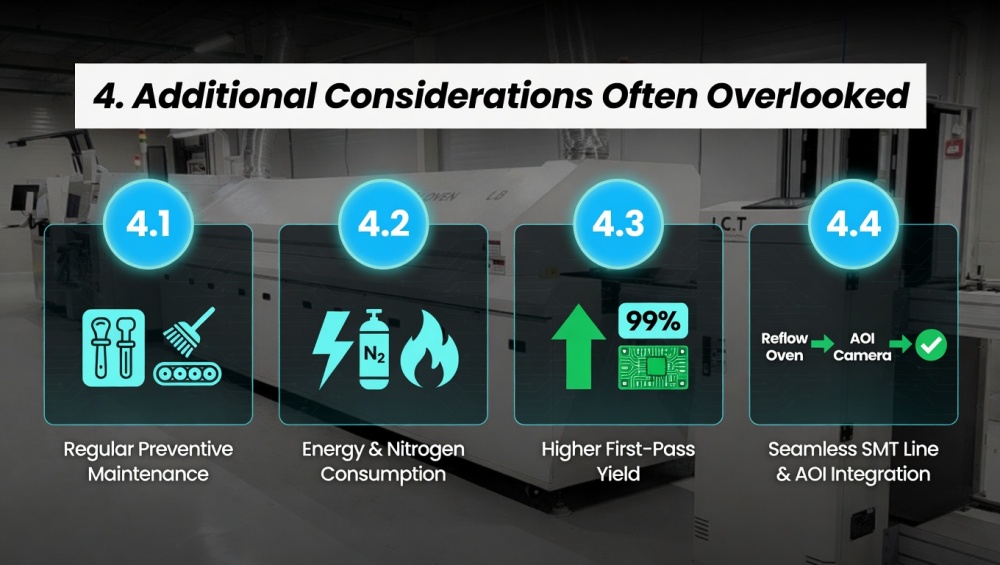

4. Допълнителни съображения, често пренебрегвани

Дори след избор на правилния тип фурна, няколко често пренебрегвани фактора могат значително да повлияят на производствената ефективност, оперативните разходи и качеството на печатните платки. Разглеждането на тези съображения на ранен етап гарантира, че вашата SMT линия осигурява постоянни резултати и максимизира възвръщаемостта на инвестициите.

4.1. Поддръжка и консумативи

Вградените системи имат повече движещи се части - конвейери, ленти и двигатели - които изискват редовно почистване и калибриране. Пакетните фурни са механично по-прости, но все още се нуждаят от почистване на камерата и проверки на нагревателя.
Изводи от клиента: Редовната превантивна поддръжка запазва равномерността на температурата, предотвратява замърсяването и поддържа високия добив при първо преминаване. Пренебрегването на поддръжката може бързо да подкопае предимствата на всеки тип фурна.

4.2. Консумация на енергия и азот

Вградените фурни обикновено консумират повече енергия поради непрекъсната работа, въпреки че модерните дизайни с възстановяване на топлината помагат за контролиране на разходите. Азотът (15–35 m³/h в зависимост от размера и натоварването) подобрява омокрянето и намалява окисляването при запояване без олово. Пакетните фурни използват азот ефективно за цикъл, докато вградените системи изискват оптимизиран поток, за да балансират качеството и консумацията.
Изводи от клиента: Потреблението на енергия и газ пряко влияе върху оперативните разходи. Изборът на правилната фурна и настройката на нейното потребление е от решаващо значение както за ефективността на разходите, така и за качеството на запояване.

4.3. Ефект върху производителността и надеждността на PCB

Правилният избор на пещ повишава добива при първо преминаване, като осигурява постоянни топлинни профили, които минимизират дефектите. Вградените пещи поддържат повторяемост при производство на голям обем, докато периодичните пещи намаляват риска при разработване, като позволяват прецизно, изолирано тестване. И двата типа допринасят за дългосрочна надеждност, когато са съчетани със силен контрол на процеса и инспекция след преформатиране.
Изводи от клиентите: Последователността в топлинните профили намалява брака, преработката и производствените закъснения, което води директно до по-висока рентабилност и удовлетвореност на клиентите.

4.4. Съвместимост със съществуващи SMT линии и AOI системи

Вградените фурни подобряват напълно автоматизираните линии, като осигуряват непрекъснат поток, естествено се интегрират с AOI системи за незабавна обратна връзка за дефекти. Пакетните фурни работят добре като самостоятелни или допълнителни единици, позволявайки гъвкави проверки на качеството, без да спират основната линия. Доставчиците на SMT на едно гише често оценяват пълната интеграция, за да осигурят плавен материален поток и проследимост.
Извод от клиента: Помислете как фурната пасва на вашата съществуваща линия и системи за инспекция; добрата интеграция гарантира ефективност и видимост на данните във вашите SMT операции.

5. Ръководство за вземане на решения: Избор на най-добрата фурна за вашите нужди

5.1. Таблица за бързо вземане на решения за различни производствени сценарии

Извод от клиента: Използвайте тази таблица, за да съпоставите бързо вашите производствени нужди с правилния тип фурна, избягвайки скъпи несъответствия и осигурявайки оптимален добив и ефективност.

За по-подробни насоки относно избора на идеалната фурна за преформатиране за вашата SMT линия вижте нашето ръководство за това как да изберете правилната фурна за повторно формиране за производствени линии за SMT.

5.2. Препоръки за производство на голям обем

За съоръжения, произвеждащи стотици или хиляди плоскости дневно, вградените фурни за преформатиране осигуряват последователността и производителността, необходими за спазване на сроковете за доставка и контрол на разходите. Потърсете модели с достатъчно нагревателни зони, опционална възможност за азот и плавна интеграция със системи pick-and-place, SPI и AOI.

5.3. Препоръки за малки партиди / прототипи

Пещите за партидно преформатиране са идеални за лаборатории, магазини за прототипи и производители на високо смеси. Техният компактен отпечатък, равномерното нагряване и бързите промени на рецептите поддържат бърза итерация без големи капиталови инвестиции, което ги прави идеални за R&D или чести промени на продукта.

5.4. Съображения за смесени производствени стратегии и ROI

Някои операции се възползват от използването както на вградени, така и на партидни пещи или поетапни инвестиции. Оценете възвръщаемостта на инвестициите чрез сравняване на печалби от пропускателна способност, подобрения на добива, намалена преработка и спестяване на енергия спрямо първоначалните разходи за покупка и настройка. Опитни доставчици на SMT, като I.C.T, могат да ви помогнат да оцените вашата линия и да препоръчате решения, съобразени с настоящите и бъдещи производствени нужди.

6. Резюме: Ключови изводи

• Вградените фурни за преформатиране се отличават с големи обеми SMT производство, осигурявайки превъзходна производителност, повтарящо се качество и безпроблемна интеграция с автоматизирани линии.

• Пещите за партидно преформатиране блестят в сценарии с малки партиди, високо смесване или създаване на прототипи, предлагайки гъвкавост, прецизен контрол на температурата и по-ниски първоначални разходи.

• Фактори като температурна стабилност, време за смяна, консумация на енергия и интегриране на линията влияят върху добива, ефективността и общата цена на притежание.

• Съгласуването на типа на пещта с вашия действителен производствен обем и продуктов микс е от решаващо значение за максимизиране на ефективността, минимизиране на дефектите и повишаване на възвръщаемостта на инвестициите.

• Професионалната поддръжка има значение: Компании като I.C.T предоставят SMT решения на едно гише, помагайки на производителите да оценят производствените линии и да приложат оптималната стратегия за преформатиране, за да постигнат високопроизводителни, рентабилни и надеждни резултати от запояване без олово.
