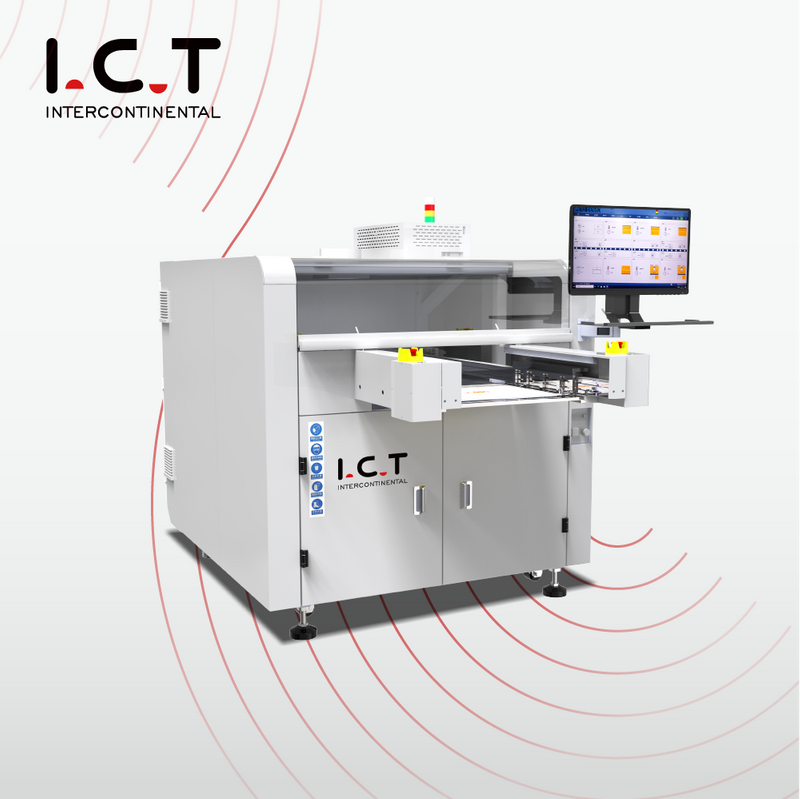

I.C.T-SS430
I.C.T
| Количество: | |
|---|---|
| Машина за запояване на селективна вълна

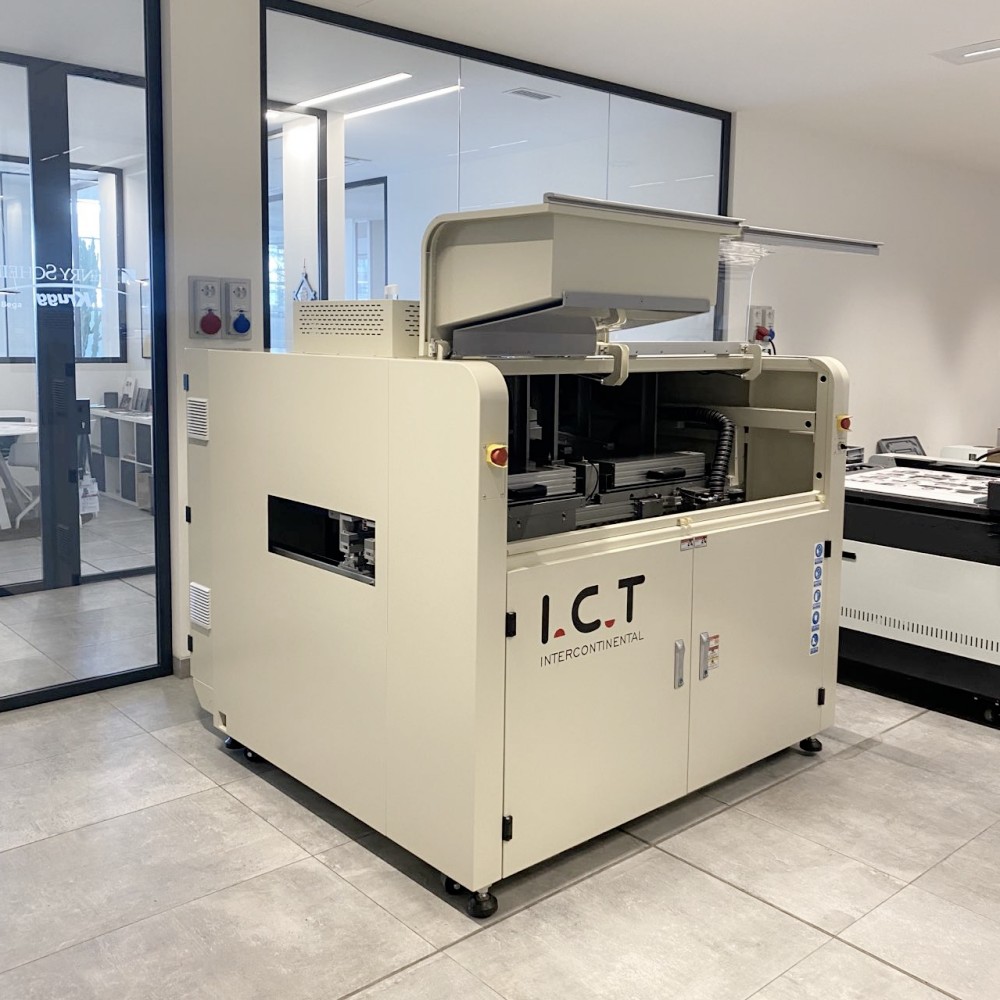

Офлайн машината за запояване със селективна вълна SS550P1, разработена от I.C.T в Китай, е решение от най-високо ниво за запояване през отвори върху печатни платки. Идеален за DIP и нужди с висока надеждност като автомобилна електроника, той поддържа платките неподвижни, докато движи платформата за пръскане и спойка за прецизност.
Пълният компютърен контрол позволява запазване на настройки като температура и тип на потока, гарантирайки повтарящи се резултати. Неговият модулен дизайн се адаптира към различни оформления, с автоматично калибриране на вълната и CCD подравняване, повишаващо качеството. Като машина за селективно вълново запояване на печатни платки, тя е идеална за малки до средни магазини. 26-годишният опит на I.C.T подкрепя глобалното му доверие и ефективност.
| Списък на оборудването на DIP линията

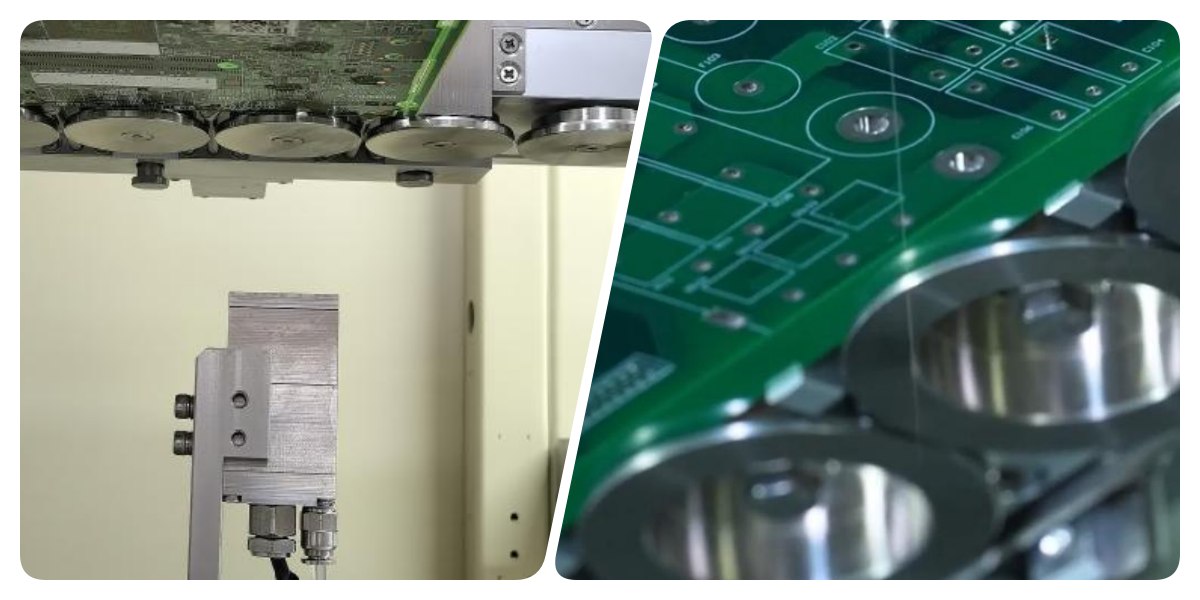

DIP машината за запояване със селективна вълна разполага с надеждна флюсова система за точно приложение. Той използва немски високочестотен импулсен вентил за пръскане на малки флюсови точки със съдържание на твърдо вещество под 10%, свеждайки до минимум отпадъците. Тава улавя остатъците за лесно почистване, а дюзата на XY платформа постига точност от 0,02 mm. Резервоарите под налягане поддържат постоянен поток, поддържан от японски SMC компоненти. Видимите измервателни уреди опростяват настройките, което го прави идеален за чисто, последователно запояване в тесни пространства.

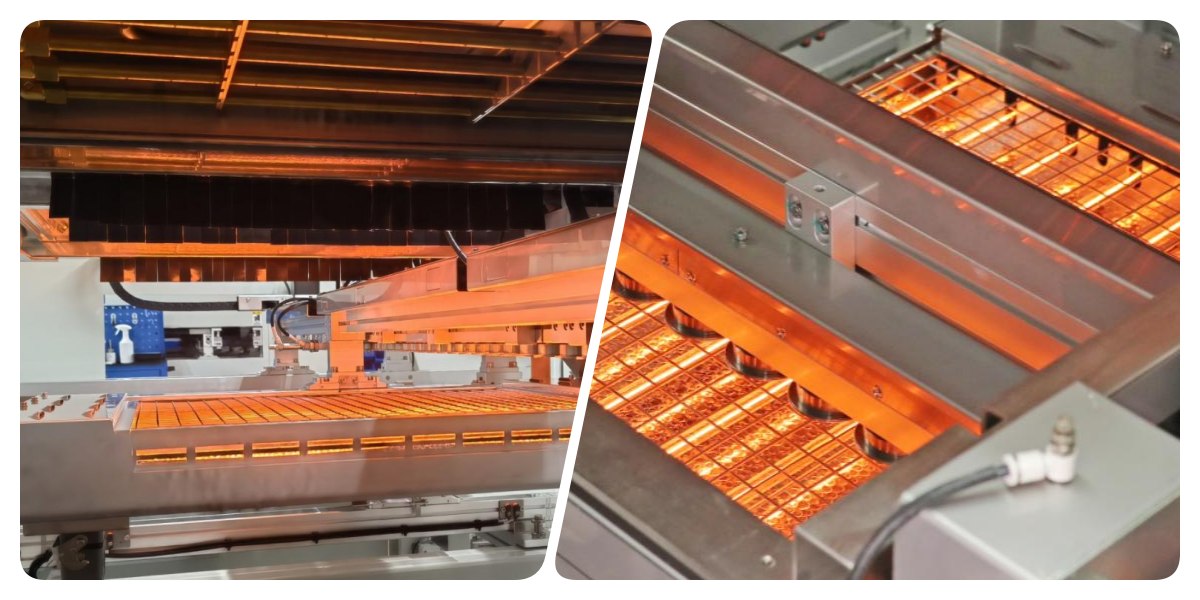

Системата за предварително загряване в тази офлайн машина за селективно вълново запояване подготвя ефективно платките. Той предлага регулируемо долно инфрачервено отопление и горен горещ въздух, покривайки широка област и достигайки 150°C за около 15 минути. Високотемпературният памук осигурява стабилна топлина с части от най-добрите марки за издръжливост. Дизайнът на плъгина без инструменти намалява времето за поддръжка. Тази настройка гарантира здрави заварки и намалява грешките, идеална за производство в малък мащаб.

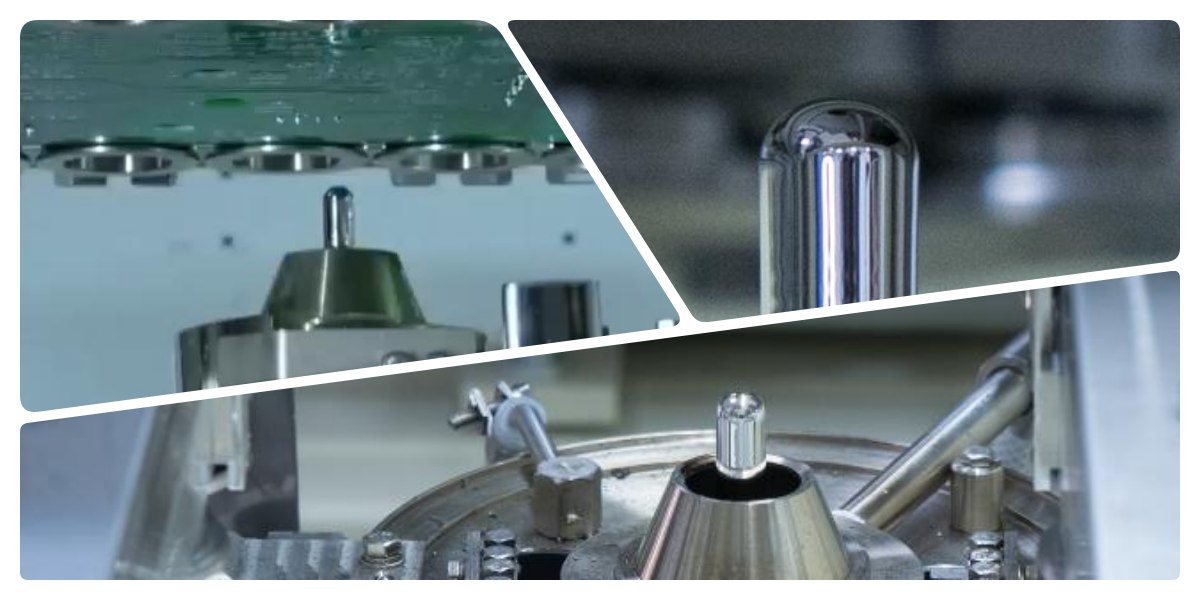

Системата за запояване се отличава с разширени функции в машината за запояване със селективна вълна на печатни платки. Шведска помпа PRECIMETER поддържа спойката стабилна, със софтуер, контролиращ температурите и потока на N2. Тенджерата от неръждаема стомана с антикорозионно покритие се нагрява бързо с чугун, докато N2 намалява шлаката за чисти фуги. Той обработва сложни компоненти, като осигурява висококачествени резултати за DIP приложения.

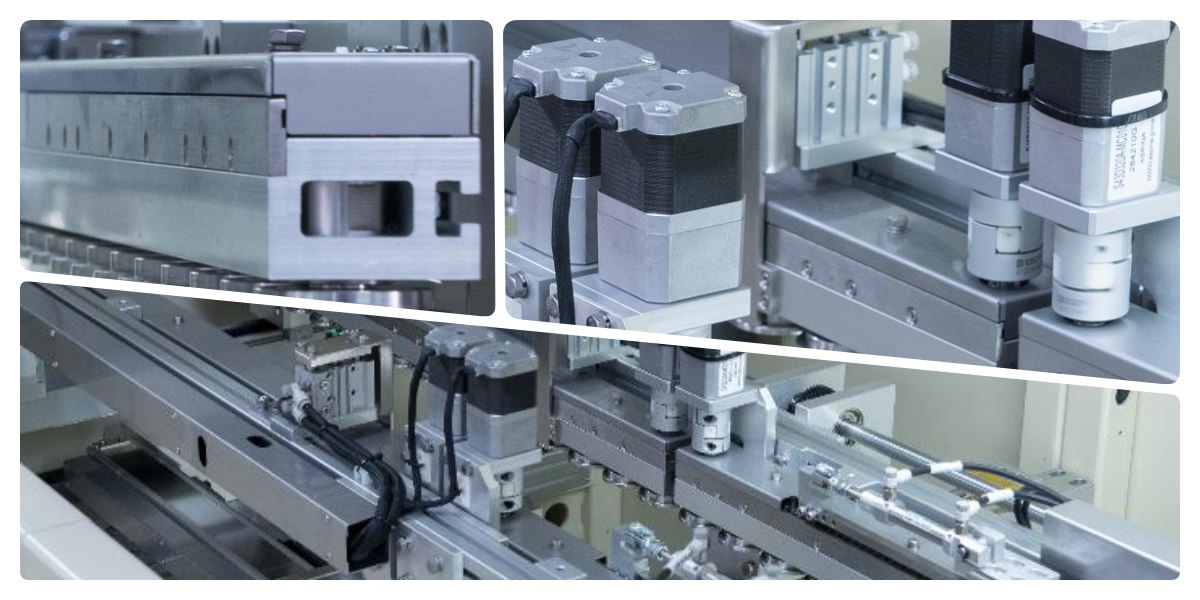

Системата за предаване осигурява плавно боравене с печатни платки в тази офлайн машина за запояване със селективна вълна. Изграден със здрави профили и ролки, той поддържа до 20 кг товари със странични и горни скоби. Японските двигатели го задвижват надеждно, монтирайки модулни настройки с лекота. Този компактен дизайн е подходящ за малки работилници, като поддържа постоянен поток за ефективна работа.

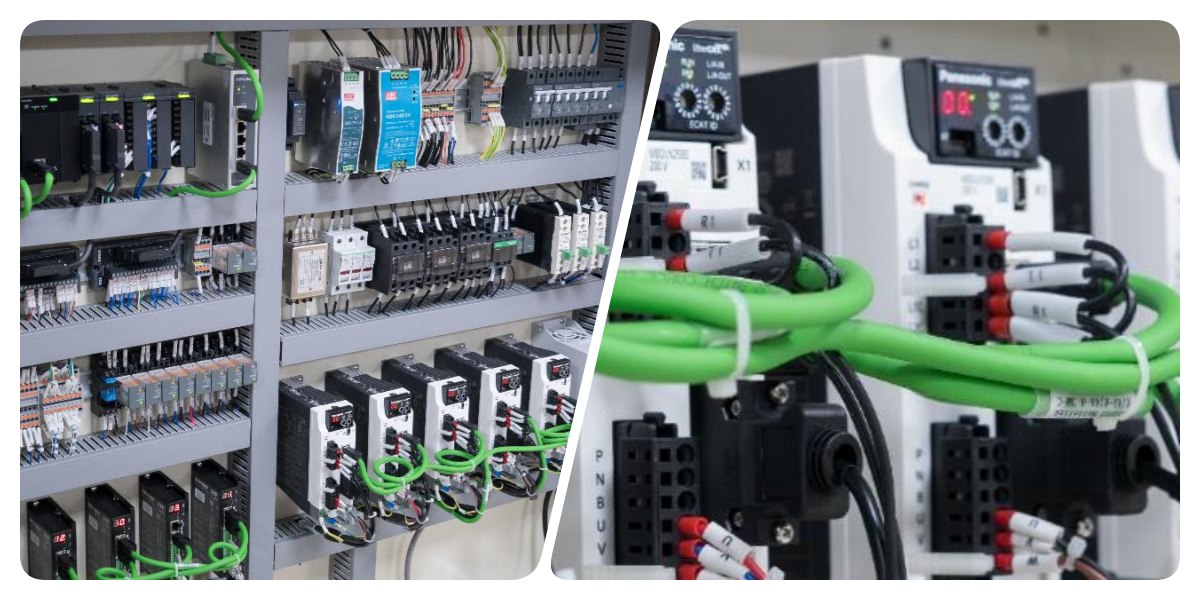

Управлението е стабилно в DIP машината за запояване със селективна вълна с PLC система Keyence, отговаряща на стандартите CE. Глобалните части и кабелите Cat-6 осигуряват бърза и стабилна работа с проследяване на данни за проверки на качеството. Той се адаптира към нарастващите нужди, което го прави солиден избор за малки операции, търсещи прецизност.

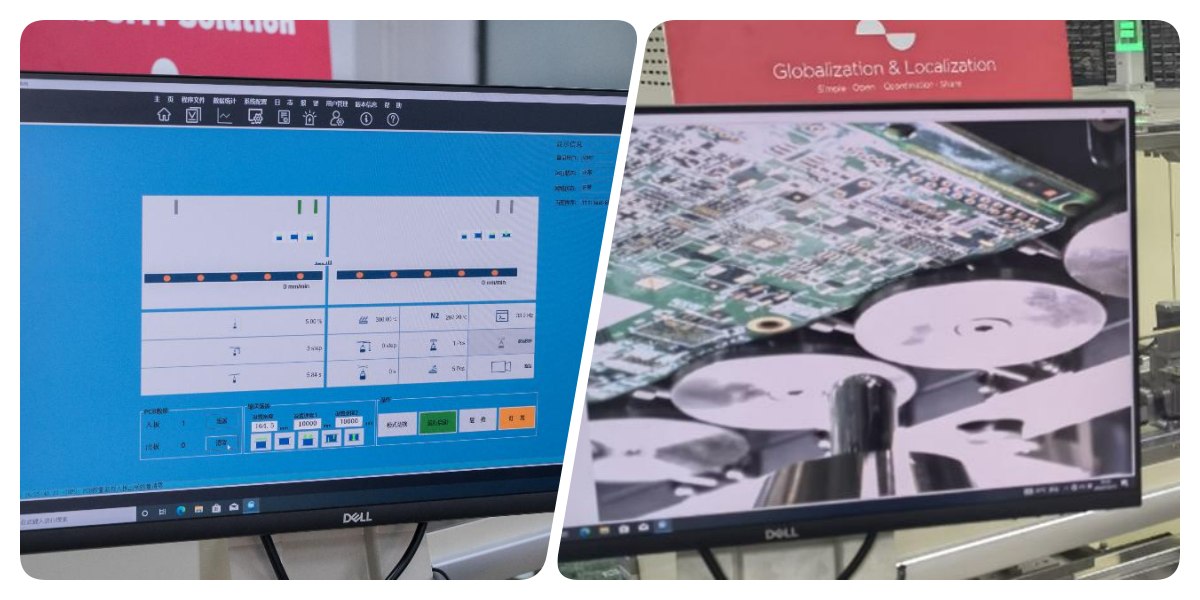

Операционната система опростява използването на тази офлайн машина за селективно вълново запояване. Насочвано програмиране на CCD, ускорява настройката, с режим на картина за проверка на координатите и наблюдение в реално време. Изберете езици като английски или китайски, с WiFi актуализации чрез MES. Данните проследяват всяка точка на запояване, улеснявайки обучението за нови потребители в компактни настройки.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |

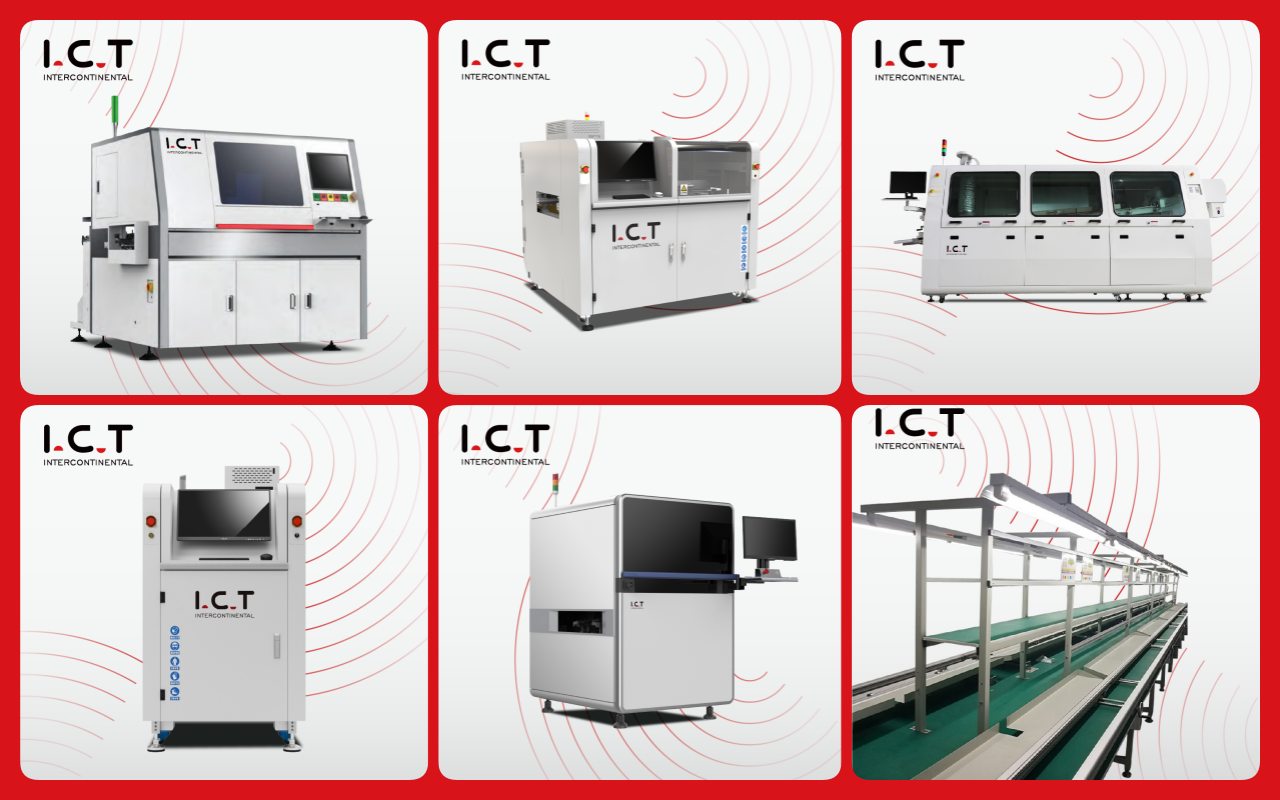

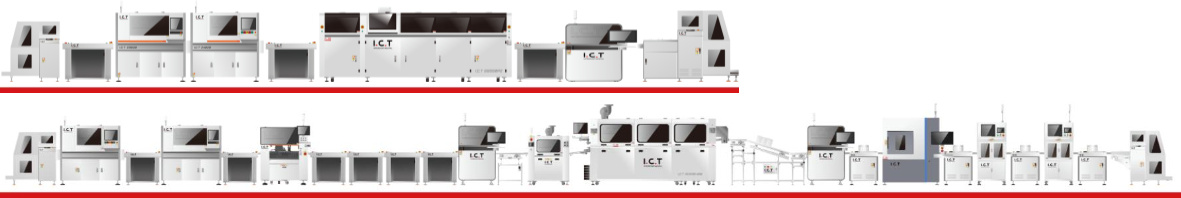

| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |

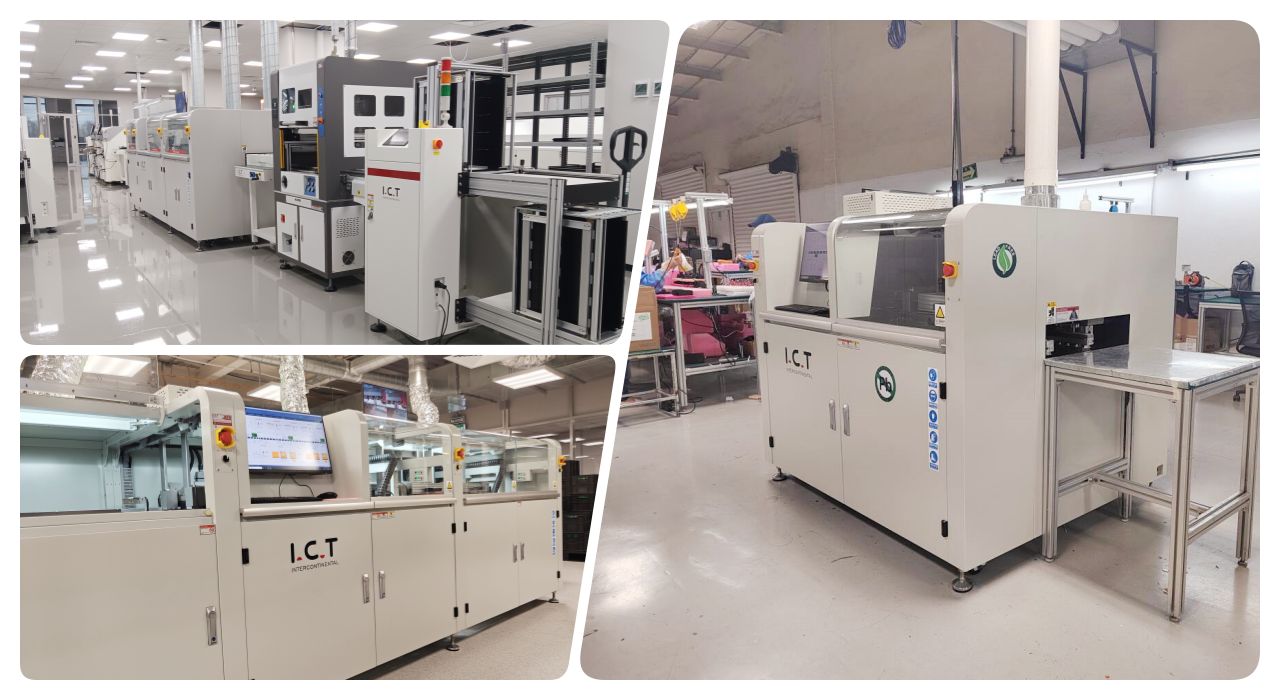

| Видео за успеха на клиента

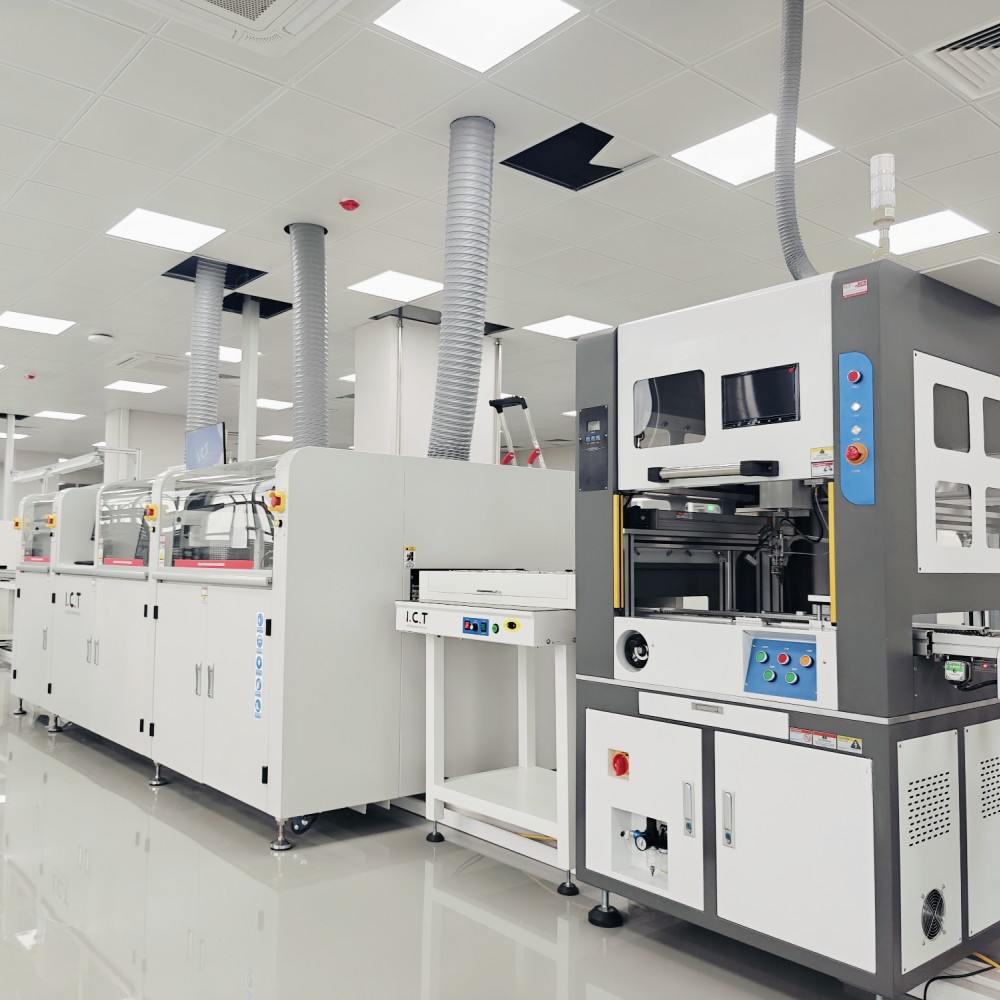

През 2025 г. инженерите на I.C.T посетиха европейски клиент, за да създадат линия за DIP селективно запояване, включваща машините JUKI JM100, SS550P1 и OLSR300. Видеото демонстрира плавната работа на цялата линия, като офлайн машината за запояване със селективна вълна SS550P1 осигурява прецизни заварки. Инженерите обучиха персонал и фино настроено оборудване, осигурявайки безпроблемно производство. Клиентът спечели увереност в работата с висококачествено сглобяване на печатни платки, благодарение на експертната поддръжка на I.C.T и надеждната производителност на машината за запояване със селективна вълна DIP.
| Професионално обслужване и обучение
I.C.T осигурява цялостна поддръжка за офлайн машината за селективно вълново запояване с настройка на място и денонощна помощ. Нашите инженери предлагат обучение за работа и поддръжка, плюс дистанционна помощ за адаптиране към вашите нужди. С 26 години в SMT, ние оптимизираме вашата линия за ефективност. Дългосрочните планове включват редовни прегледи, гарантиращи, че производството ви остава силно и безгрижно.
| Похвала на клиента
Клиентите аплодират I.C.T инженерите за тяхното квалифицирано обучение и бързи поправки на офлайн машината за запояване със селективна вълна. Стабилното запояване на машината и високите скорости на пропускане впечатляват, със сигурна опаковка, гарантираща безопасна доставка. Бързите отговори на проблеми поддържат продукцията в правилен план, печелейки коментари като „Поддръжката на I.C.T е първокласна“, изграждайки трайно доверие.
| Индустриални сертификати
Офлайн машината за запояване със селективна вълна притежава сертификати CE, RoHS и ISO9001, отговарящи на глобалните стандарти за безопасност и качество. Патентите на I.C.T върху технологиите за вълни и поток подчертават иновациите. Тези идентификационни данни гарантират надеждно, екологично оборудване, на което можете да разчитате по целия свят.

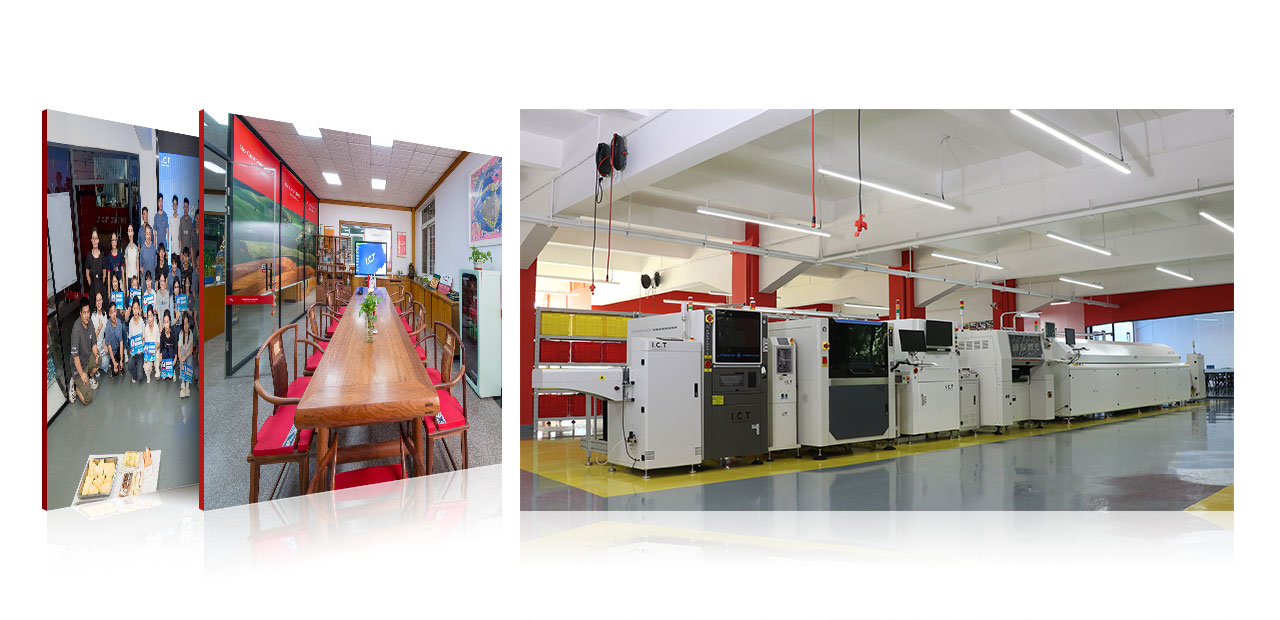

| Относно компанията и фабриката I.C.T
I.C.T ръководи SMT със собствена научноизследователска и развойна дейност и три фабрики, нараствайки до 89 служители за 26 години. Ние обслужваме 1600+ клиенти в 72 страни, предлагайки DIP и PCB решения със стриктно тестване и системи за качество. Нашата офлайн машина за запояване със селективна вълна пасва на малки пространства, подкрепена от глобална поддръжка. Ние правим иновации всеки ден, насърчавайки партньорства с различни ценности за успеха на вашата фабрика.
