I.C.T |Шаблон за IR автоматична станция за бърза обработка на Bga

Споделяне на:

I.C.T |Шаблон за IR автоматична станция за бърза обработка на Bga

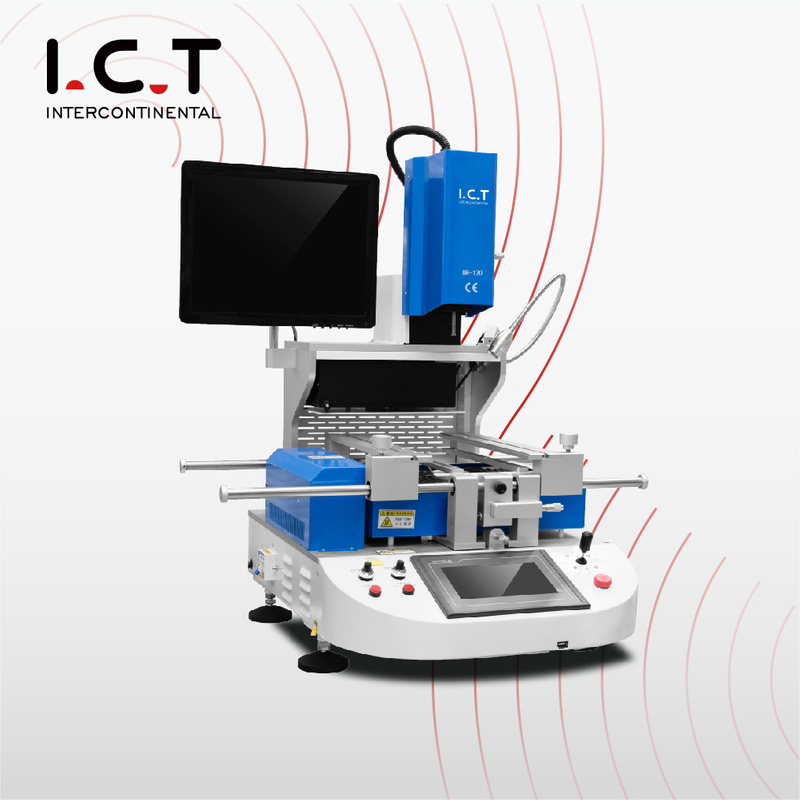

I.C.T Ir Automatic Quick Bga Rework Station Stencil.
Купете го с вашия доверен партньор!I.C.T носи 26 години опит в SMT индустрията.
Акценти: Инсталиране и обучение на място, 24/7 обслужване на клиенти.Висококвалифицирани експерти. Точно и икономично.Vision направляван DIY комплект.Лесен за сглобяване.Софтуер с отворен код.

Модел:
БР-120
Марка:
I.C.T

Наличност:

Количество:



Запитване Добавяне в кошницата

I.C.T |Шаблон за IR автоматична станция за бърза обработка на Bga

Преглед

Характеристика:

А. Система за контрол на температурата с 3 независими нагревателни зони.1. Горното и долното отопление с горещ въздух, което може да се загрее едновременно от горната част на компонента до дъното на печатната платка; долното инфрачервено отопление, прецизен контрол на температурата в рамките на ±1 ℃.8 сегментен контрол на температурата независимо.2. Централно отопление с горещ въздух за BGA и PCB едновременно и инфрачервен нагревател с голяма площ, предварително загряващ дъното на печатната платка, за да се избегне пълна деформация на печатната платка по време на преработката, горната или долната температурни зони могат да се използват самостоятелно и комбинирайте свободно енергията на горния и долния нагревателен елемент.

Б. Прецизна оптична система за подравняване Използване на висока разделителна способност и регулируема CCD цветна оптична система за подравняване, разделяне на лъча、усилване、намаляване、фина настройка и автоматичен фокус с функцията за автоматична разделителна способност на цветовата аберация и настройка на яркостта, регулируем контраст на изображението; оборудван с 15 ' висока разделителна способност LCD монитор.

° С. Мултифункционална и хуманизирана операционна система Възприемане на HD сензорен интерфейс човек-машина; горна нагревателна глава и монтажна глава, проектирани 2 в 1; предоставяне на много видове BGA дюза от титаниева сплав, която може да се върти на 360 градуса за лесна инсталация и подмяна.X、Y и R ъгли, приети микрометър фина настройка, точност локализиране, прецизността може да достигне ±0,01 mm.

Д. Превъзходна защитна функция за безопасност С функцията за аларма, след BGA заваряване машината може да алармира сама. В случай на злоупотреба с температура, веригата може да се изключи автоматично с двойната защита от прегряване. Температурният параметър има защита с парола, за да предотврати всякаква модификация .

Спецификация

Захранване	AC 220V±10％ 50/60Hz
Обща мощност	Макс 5300W
Мощност на нагревателя	Горна температурна зона 1200W, втора температурна зона 1200W, инфрачервена температурна зона 2700W
Електрически материал	Задвижващ мотор+PLC интелигентен температурен контролер+цветен сензорен екран
Контрол на температурата	високо прецизен K-сензор, затворен контур, независим температурен контролер, прецизността може да достигне ±1 ℃
Начин на локализиране	Слот с V-образна форма, опорни приспособления за PCB могат да се регулират, лазерна светлина прави бързо центриране и позициониране
Размер на печатната платка	Мин. 10 × 10 мм - Макс. 450 × 390 мм
Приложими чипове	Мин. 1 × 1 мм - Макс. 80 × 80 мм
Габаритни размери	Д650×Ш630×В850 мм
Температурен интерфейс	1 бр
Тегло на машината	65 кг
Цвят	Червено (по избор: бяло/синьо)
