I.C.T-SS540
I.C.T
| Количество: | |
|---|---|

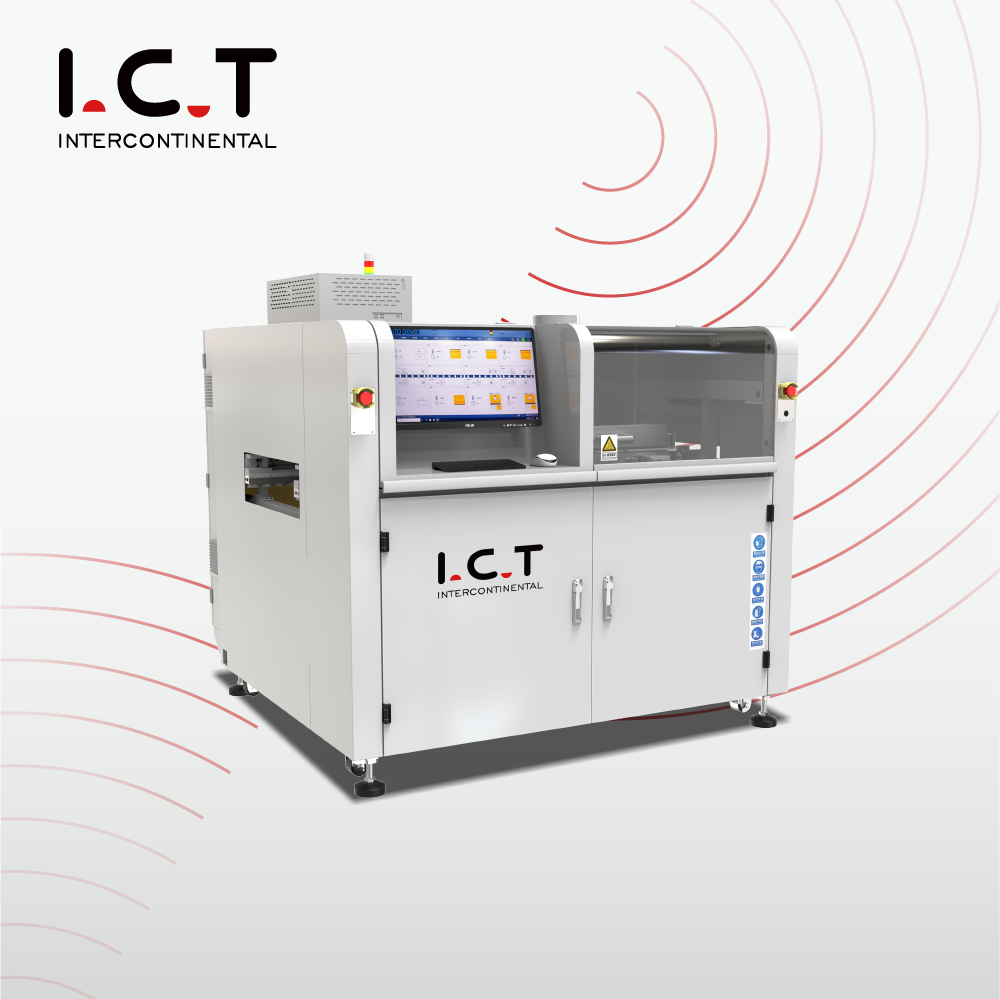

| Он-лайн селективна вълнова машина за запояване
Напълно проектирана и произведена в Dongguan, I.C.T онлайн машината за селективно вълново запояване е истинската система за селективно запояване, създадена за SMT фабрики с голям обем и високо смесване, които отказват да направят компромис с качеството за сметка на скоростта. Печатната платка се плъзга непрекъснато по прецизен конвейер, докато свръхлекият портал от лят алуминий – задвижван от серво и линейни релси на Panasonic – доставя флюс и спойка точно до щифтовете. Вграденото азотно нагряване създава лъскави, пълни филета с практически нулеви отпадъци. Операторите контролират всеки детайл – пътища, температури, обем на пръскане, височина на вълната – на голям сензорен екран на Windows и запазват безкрайни програми за незабавна смяна. Автоматично калибриране на вълни, CCD на живо, немски реактивен клапан и титаниево гърне превръщат тази онлайн машина за запояване със селективна вълна в център за печалба 24/7.
| Списък на оборудването на DIP линията
Немски високочестотен струен вентил изстрелва микро-точки от поток с ниско съдържание на твърди вещества (<10%), повтарящи се до 0,02 mm. Резервоар под налягане плюс дигитален разходомер поддържат налягането стабилно дори когато резервоарът е почти празен. Остатъкът пада в тава за бързо издърпване. Японската SMC пневматика и предните габарити правят ежедневните проверки безпроблемни. Автоматичната помпа никога не позволява спад на доставките. Този флюсов модул активира перфектно всяка подложка на онлайн машината за запояване със селективна вълна.
Напълно регулируем долен IR е стандартен; горен горещ въздух или допълнителен IR по избор. Разположението с отворена решетка плюс дебела високотемпературна изолация разпространява топлината равномерно по цялата дъска. Премиум нагревателите и щепселните мотори работят безшумно и без инструменти в продължение на години. Платките излизат перфектно активирани и без напрежение, готови за безупречни съединения в системата за селективно запояване.
Немската електромагнитна помпа и титаниево гърне произвеждат ултрастабилна мини вълна, която никога не се отклонява. Задайте N2 поток, температура на спойка, височина на вълната и автоматично калибриране направо от сензорния екран. Вграденият азот осигурява огледално ярки филета и почти никаква шлака. Лазерът проверява височината, дюзите се самопочистват и 900 часа видео се съхраняват за проследяване. Това е бронираната сърцевина на всяка онлайн машина за запояване със селективна вълна.
Съвместим със SMEMA трисекционен конвейер плюс пневматични странични/горни скоби държат дъски до 20 kg неподвижни по време на запояване. Силните релси и високопрецизните сервомеханизми движат печатните платки плавно със скоростта на линията. Дебели или двустранни комплекти се почистват с лекота. Създаден за непрекъсната работа с голям обем на всяка система за селективно запояване.
CE-сертифициран PLC, окабеляване Cat-6 и пълна MES свързаност осигуряват светкавична реакция и пълна надеждност. Насочвани съветници, базирани на картина редакции, автоматично откриване на дюзи и многоезични менюта съкращават обучението до часове. Дистанционната диагностика поддържа онлайн машината за запояване със селективна вълна да печели денонощно.
Големият цветен сензорен екран, ръководствата стъпка по стъпка, CCD преглед на живо с едно докосване и гласови сигнали правят управлението на машината изключително лесно. Превключвайте незабавно между английски, китайски, японски или руски. Персонализираните светлини на кулата и надстройките на Wi-Fi поддържат всички в течение, без да напускат линията.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |
| Списък на оборудването на DIP линията
Завършете своята онлайн машина за запояване със селективна вълна с I.C.T напълно автоматична DIP линия – перфектният партньор за производство на THT с висока смес. Готовата настройка включва високоскоростна DIP машина за вмъкване за прецизно поставяне на компоненти, SMEMA-съвместим вълнообразен зареждащ механизъм, който подава плавно платките в системата за селективно запояване, нежно вълнообразно разтоварващо устройство, което улавя готовите печатни платки без напрежение, и буфериран монтажен конвейер за окончателна проверка и корекция. Всичко е модулно, CE-сертифицирано и изградено вътрешно за стабилна надеждност и светкавично бързо превключване. С глобални складове за резервни части и поддръжка на място в 72 страни, I.C.T поддържа целия ви процес през отвора да работи с максимална ефективност и минимални разходи – от поставянето до селективното запояване.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
| Вграден AOI след вълна | Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. |
| Видео за успеха на клиента
В началото на 2025 г. основен виетнамски доставчик на марка фотоапарати долетя за окончателно приемане на тяхната нова онлайн машина за запояване със селективна вълна. Нашите инженери заредиха своите реални производствени платки, пуснаха цикли на пълна скорост, докато клиентът наблюдаваше формирането на перфектни THT съединения на живо на CCD, след което обучиха своя екип в продължение на два дни за програмиране, ежедневна поддръжка и отстраняване на неизправности. Те оставиха 100% готови за достигане на обем в деня, в който кутията пристигна – още един пример за истинското глобално партньорство на I.C.T.
| Професионално обслужване и обучение
От интегриране на линия и пускане в експлоатация до поддръжка през целия живот и надстройки, ние ви покриваме по целия свят. Двадесет старши инженери плюс местни екипи в 72 държави предоставят обучение на място или дистанционно, когато имате нужда. Складовете за резервни части на три континента и истинските денонощни горещи линии поддържат вашата система за селективно запояване в най-висока работоспособност в продължение на десетилетия.
| Похвала на клиента
Клиентите продължават да ни казват, че нашите инженери са търпеливи, смели и наистина ги е грижа за техния успех. Те обичат прецизната точност на потока, стабилната вълна и колко бързо се изплаща онлайн машината за запояване със селективна вълна с по-високи добиви и нулева преработка. Експортните каси пристигат безупречно, а дистанционните корекции в същия ден превърнаха купувачите за първи път в партньори за цял живот по целия свят.
| Индустриални сертификати
Всяка онлайн машина за запояване със селективна вълна притежава CE сертификат за безопасност, съответствие с RoHS, система за качество ISO9001 и множество патенти за струйни клапани, помпи и лазерно калибриране. Тези световно доверени марки доказват, че получавате безопасна, екологична, доказана на място технология, на която можете да разчитате навсякъде.
| Относно компанията и фабриката I.C.T
От 2012 г. ние се превърнахме в 12 000 m² най-съвременен кампус с 89 членове на екипа, 20 отдадени инженери и 8 глобални клона. Всичко – научноизследователска и развойна дейност, производство, сглобяване и тестване за изгаряне – се случва вътрешно. Ние обслужваме над 1600 фабрики в 72 държави с цялостни готови SMT и THT решения и всяка онлайн машина за запояване със селективна вълна си тръгва, подкрепена от стриктна проверка и доказани системи за качество.
