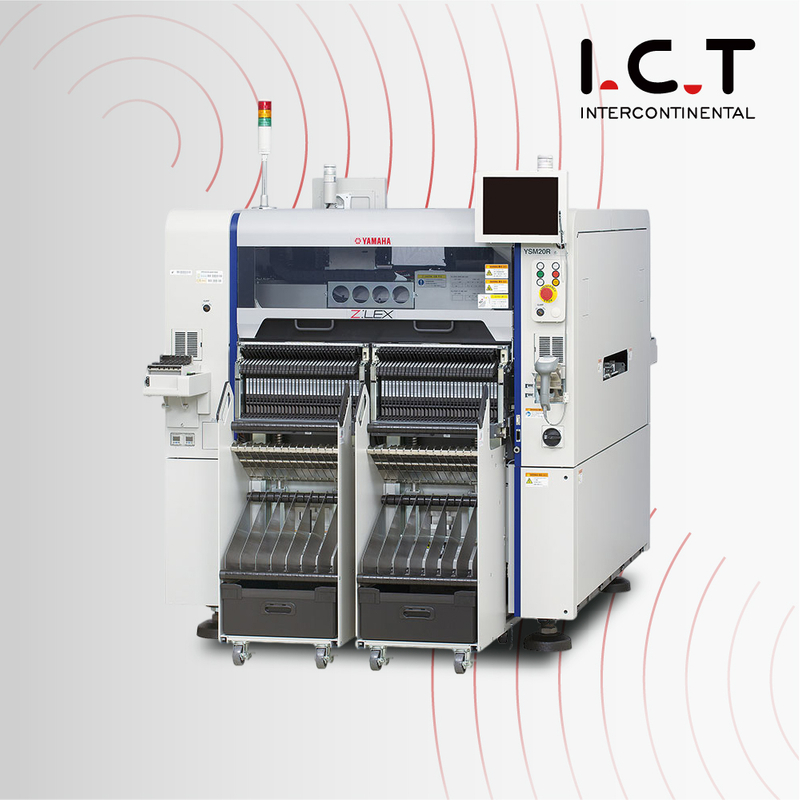

Модел | YSM20R TypePV | YSM20R TypeSV | YSM20WR |
| Приложима печатна платка | Единична лента L810 x W490 до L50 x W50 Двоен етап Забележка: За X-ос 2-лъч опция само 1 PCB транспорт: L810 x W490 до L50 x W50 2PCB пренасяне: L380 x W490 до L50 x W50 | Двулентова Бележка 1 ПХБ от същия тип: L810 x W356 до L50 x W50 Различни типове печатни платки: до L810 x W662 Забележка 2 Същият тип печатни платки: L810 x W280 до L50 x W500 Различни типове печатни платки: до L810 x W510 |
| Глава / Приложими компоненти | Високоскоростна мулти (HM) глава Бележка 3: 0201 до W55 x L100 mm, Височина 15 mm или по-малко Компоненти с нестандартна форма (FM: Гъвкава мулти) глава: 03015 до W55 x L100 mm, височина 28 mm или по-малко | Високоскоростна мулти (HM) глава: 03015 до W55 x L100 mm, височина 15 mm или по-малко Компоненти с нечетна форма (FM: гъвкава мулти) глава: 03015 до W55 x L100 mm, височина 28 mm или по-малко | Високоскоростна мулти (HM) глава Бележка 3: 0201 до W55 x L100 mm, височина 15 mm или по-малко Компоненти с нестандартна форма (FM: Гъвкава мулти) глава: 03015 до W55 x L100 mm, височина 28 mm или по-малко |
| Възможност за монтаж (при оптимални условия, определени от Yamaha Motor) | X ос 2-лъч: Високоскоростна многофункционална (HM: Високоскоростна многофункционална) глава x 2 95 000 CPH | X ос 2-лъч: Високоскоростна многофункционална (HM: Високоскоростна мулти) глава x 2 90 000 CPH | 2-лъчева ос X Забележка 1: Високоскоростна многофункционална (HM: Високоскоростна многофункционална) глава x 2 |
| Точност на монтажа | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (под оптимални условия, както е определено от Yamaha Motor при стандартна оценка materials са използвани) |
| Брой типове компоненти | Фиксирана плоча: Макс.140 вида (преобразуване за 8 mm лента за подаване) Смяна на подаващото устройство: Макс.128 типа (преобразуване за 8 mm лента за подаване) Тави за 30 вида (фиксирани тип: макс., когато е снабден с sATS30) и 10 вида (Тип каретка: макс., когато е снабден с cATS10) |
| Захранване | 3-фазен променлив ток 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| Източник на подаване на въздух | 0.45MPa или повече, в чисто, сухо състояние |
| Външен размер (с изключение на издатините) | Д 1374 x Ш 1857 x H1445 mm (само основното устройство) | Д 1374 x Ш 2110 x В1445 mm (само основното устройство) |
| Тегло | Прибл.2,050 кг (основен само единица) | Прибл.2500 кг (само основното устройство) |
