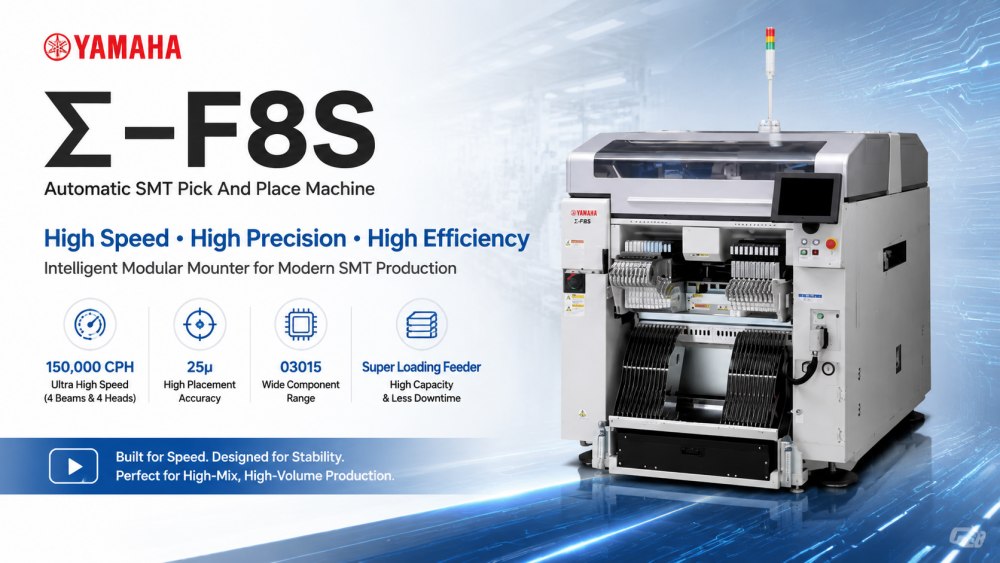

Σ-F8S
Yamaha
| Количество: | |
|---|---|
Yamaha Σ-F8S е създаден за модерно производство на електроника, което изисква скорост, точност и стабилност едновременно. Това е модулна SMT система за избиране и поставяне, проектирана да обработва сглобяване на печатни платки с висока плътност с постоянна производителност. Машината е проектирана да поддържа високо смесени производствени среди, като същевременно поддържа висока производителност.
С усъвършенстван контрол на движението и оптимизирана архитектура на захранващото устройство, Σ-F8S може да поддържа сложни компонентни оформления и бързо превключване на производството. Той се използва широко в потребителската електроника, автомобилните табла за управление, LED производството и промишлената електроника. Системата помага на производителите да намалят производствените затруднения и да подобрят цялостната ефективност на завода.
Σ-F8S е проектиран да осигурява изключително бърза скорост на поставяне, като същевременно поддържа стабилна точност. Неговата многолъчева структура и оптимизирана система за контрол на движението осигуряват плавна работа дори при производство с голямо натоварване. Това позволява на производителите значително да увеличат продукцията, без да жертват качеството, особено в SMT среди с голям обем.
Машината използва система с въртяща се глава с директно задвижване, за да подобри скоростта на реакция и прецизността на поставяне. Това намалява механичните загуби и подобрява дълготрайната стабилност. Той също така минимизира вибрациите по време на работа, като гарантира постоянна точност при работа с малки и чувствителни компоненти като 0201 чипове и интегрални схеми с фина стъпка.
Σ-F8S интегрира интелигентна захранваща система, която поддържа доставка на компоненти с голям капацитет. Намалява ръчната намеса и подобрява възможностите за непрекъснато производство. Системата е проектирана да минимизира времето за престой на захранващото устройство, позволявайки по-плавна смяна на материала и по-добро планиране на производството за производство с висока смес.
Конструкцията на машината е оптимизирана за непрекъсната работа. Дори по време на дълги производствени цикли, той поддържа стабилна точност на позициониране и повторяемост. Това го прави подходящ за фабрики, които изискват 24/7 масово производство с минимално прекъсване и постоянно качество на продукцията.
Ротационната глава с директно задвижване „Решение с 1 глава“ осигурява висока точност при високи скорости.
Най-висока скорост в своя клас! Произвежда 150 000 CPH с 4 греди и 4 глави.
Значително намалено време за престой при поддръжка със сменяеми складове за дюзи и линейни задвижващи двигатели.
Устройството за захранване със свръхзареждане напълно обновява доставката на компоненти, елиминирайки времето за престой за попълване на захранващото устройство.
| Спецификация
| 项目 | 规格参数 |
|---|---|
| Модел | Сигма Σ-F8S |
| Приложима печатна платка (единична лента) | L330 × W250 mm до L50 × W50 mm (Опция: L381 × W510 mm до L50 × W50 mm) |
| Приложима печатна платка (двулентова) | L330 × W250 mm до L50 × W50 mm |
| Глава/приложими компоненти (високоскоростна глава) | 0201 ЧИП до 4,3 × 3,4 мм, височина 2,0 мм или по-малко |
| Глава / приложими компоненти (многофункционална глава) | 03015 ЧИП до 33 мм квадрат, Височина 12,7 мм или по-малко |
| Възможност за монтаж | Високоскоростна глава × 4 спецификации: 150 000 CPH (две ленти) 136 000 CPH (една лента) Високоскоростна глава: 0201/03015: ±25 μm (3σ) (140 000 CPH)0402/0603: ±36 μm (3σ) (150 000 CPH) |
| Брой типове компоненти | Макс. 80 типа (преобразуване за 8 mm лента за подаване) |
| Захранване | 3-фазен AC 200V ±10% 50/60Hz |
| Източник на подаване на въздух | 0,45 до 0,69 MPa (4,6 до 7 kgf/cm²) |
| Външно измерение | L1280 × W2240 × H1450 mm (без издадените части) |
| Тегло | Прибл. 1,940 кг |
| Списък на оборудването на линията SMT
I.C.T предоставя пълни фабрични SMT решения, включително планиране на линии, дизайн на оформление, инсталиране, отстраняване на грешки и обучение на оператори. Това помага на клиентите да изградят стабилна, мащабируема и силно автоматизирана производствена система, подходяща за глобалните нужди на производството на електроника.
| Видео за успеха на клиента
I.C.T успешно достави пълна SMT производствена линия на клиент в Казахстан за производство на електрозахранване. Производствената линия включва SMT товарач, автоматичен принтер за спояваща паста, машина за поставяне на SMT, пещ за преформатиране, SMT конвейерна система и офлайн оборудване за инспекция на AOI.
Нашите инженери Анди и Били бяха изпратени във фабриката на клиента за монтаж и обучение. Те поддържаха настройката на машината, калибрирането на процеса и напътствията на оператора, за да осигурят гладко стартиране на производството. След пускането в експлоатация клиентът успешно постигна стабилно масово производство и потвърди надеждна работа в цялата SMT линия.
| Поддръжка за обслужване и обучение
I.C.T предоставя пълна поддръжка за SMT производствени линии, включително инсталиране, помощ при програмиране, обучение на оператори и дистанционно техническо ръководство. Нашият инженерен екип подкрепя клиентите по време на етапите на разрастване на производството и непрекъсната работа.
Ние също така предлагаме SMT оптимизация на процеси, планиране на фабрично оформление и консултации за подобряване на ефективността. Обучението е предназначено да помогне на операторите бързо да разберат работата на машината, поддръжката и отстраняването на неизправности, като гарантира стабилна дългосрочна производствена способност.
| Отзиви от клиенти
Клиентите постоянно признават стабилността и ефективността на системите Yamaha SMT, интегрирани от I.C.T. Те подчертават плавната поддръжка при инсталиране, ясни технически насоки и бърза реакция от инженерите по време на настройка на производството.
Клиентите също така оценяват сигурното опаковане, стабилната работа на машината и дългосрочната надеждност на работа. Комбинацията от съвременно оборудване и професионално обслужване създава силно доверие и дългосрочно сътрудничество в световен мащаб.
| Сертификати и стандарти
Всички SMT решения, предоставени от I.C.T, отговарят на международните производствени стандарти. Нашите системи са сертифицирани по CE, RoHS, ISO9001 и множество индустриални патенти.
Тези сертификати гарантират стабилно качество на машината, безопасна работа и съответствие с глобалните изисквания за производство на електроника, поддържайки клиенти на различни пазари по света.
| Относно компанията и фабриката I.C.T
I.C.T е професионален доставчик на фабрични решения за SMT със силни възможности в R&D, производство и глобално техническо обслужване. Ние поддържаме клиенти в повече от 80 страни в различни електронни индустрии.
Нашата фабрика следва стриктни стандарти за проверка на качеството от доставката на компоненти до окончателното тестване на машината. С непрекъснат растеж и иновации, ние обслужваме над 1700 глобални клиенти, като им помагаме да изградят ефективни, стабилни и интелигентни SMT производствени линии за модерно производство на електроника.
