Σ-G5SⅡ
I.C.T
| Количество: | |
|---|---|

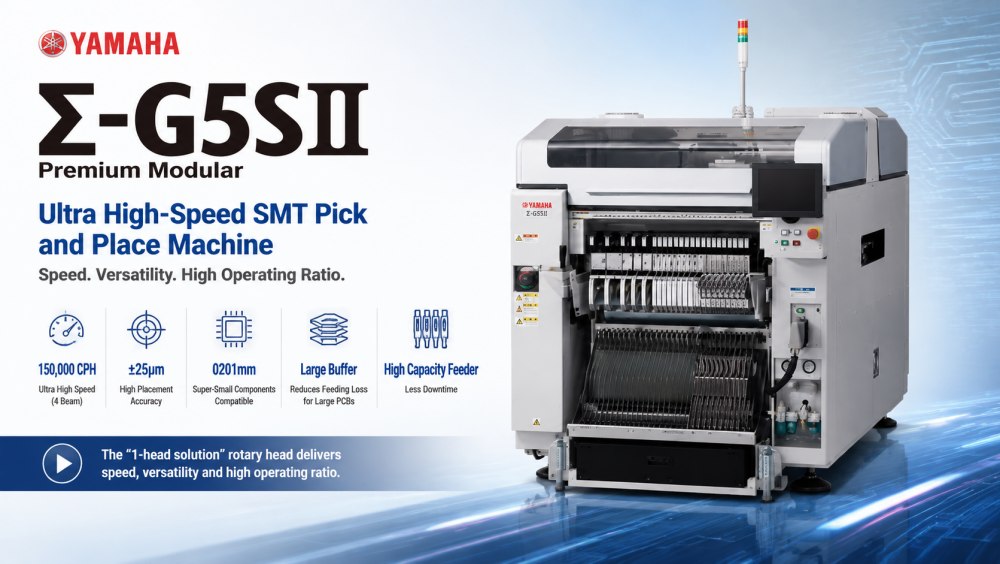

| Високоскоростна платформа за монтаж на SMT
Yamaha Σ-G5SⅡ е проектирана за ултра високоскоростни производствени линии за монтаж на печатни платки, където ефективността и точността са критични. Той използва 1-глава въртяща се структура с директно задвижване, комбинирана с многолъчева архитектура, за да се постигне изключително висока производителност, като същевременно се поддържа стабилност на разположението. С поддръжка за конфигурации с една и две ленти, той лесно се адаптира към различни фабрични оформления.
Тази машина е подходяща за потребителска електроника, LED осветление, автомобилни модули и производство на PCB за индустриално управление. Той обработва компоненти от ултра-малки 0201 чипове до по-големи IC и конектори. С усъвършенстван капацитет на захранващото устройство и интелигентен контрол на движението, Σ-G5SⅡ осигурява стабилно дългочасово производство с минимално време на престой.

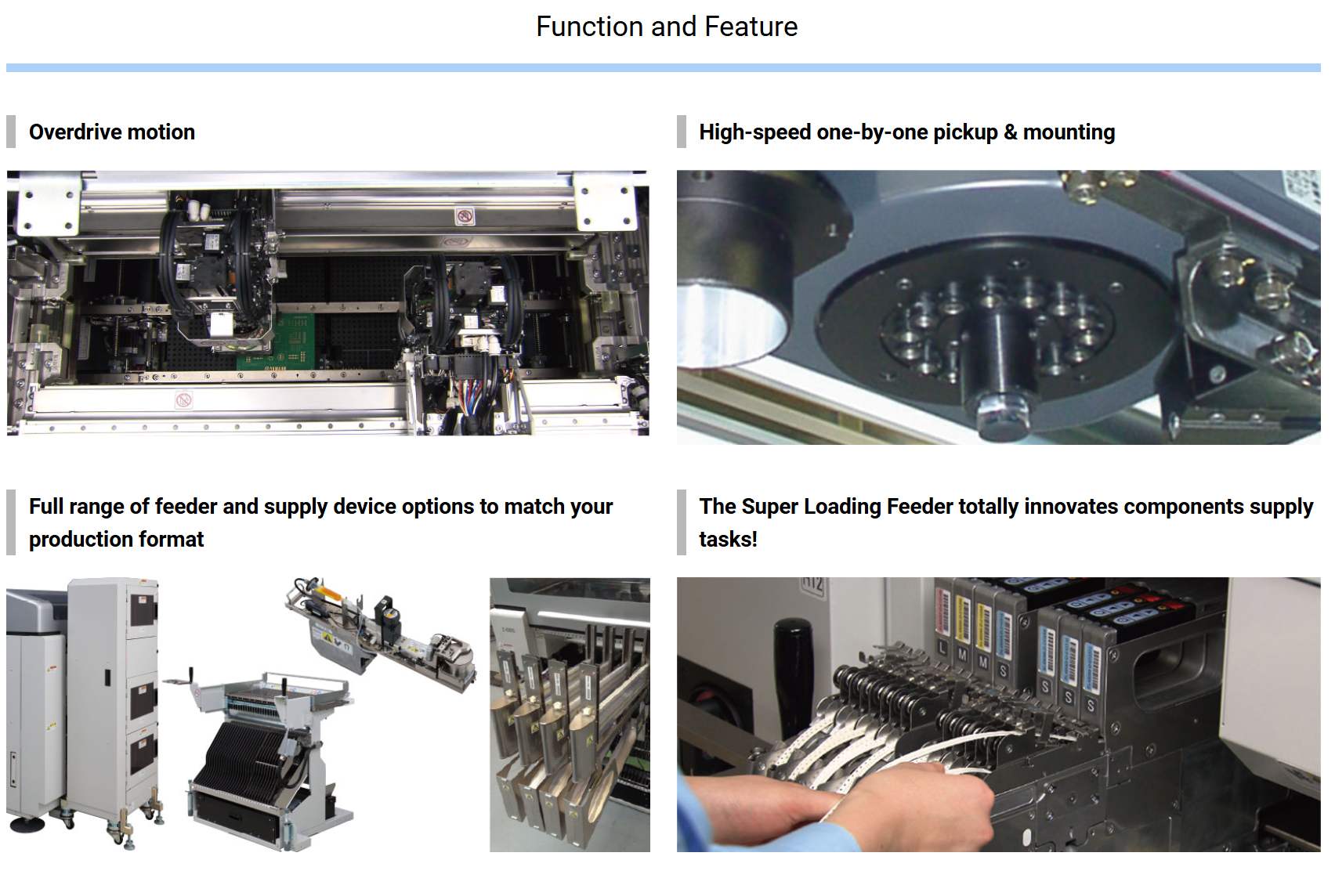

| Характеристики на продукта
Σ-G5SⅡ постига до 150 000 CPH, използвайки 4-лъчева високоскоростна архитектура. Това позволява едновременен многопозиционен монтаж, значително подобрявайки производителността за масови производствени среди. Той е предназначен за фабрики, които изискват непрекъснато сглобяване на печатни платки в голям обем със стабилна изходна производителност.
Системата с въртяща се глава елиминира сложните механични трансмисионни структури. Това подобрява скоростта на реакция и намалява вибрациите по време на работа. Резултатът е по-висока точност, по-плавно управление на движението и по-ниски изисквания за поддръжка при дълги производствени цикли.
Машината поддържа широка гама от компоненти, включително 0201 чипове, 03015 микрокомпоненти и по-големи IC пакети. Тази гъвкавост позволява на производителите да произвеждат печатни платки със смесен продукт, без да променят оборудването, подобрявайки ефективността на производството и намалявайки времето за смяна на линията.
С ±25μm точност на поставяне при оптимизирани условия, Σ-G5SⅡ гарантира надеждно качество на монтаж дори при високи скорости. Усъвършенстваните системи за подравняване на зрението и корекция в реално време поддържат постоянна прецизност за чувствителни електронни модули.
Системата поддържа до 180 захранващи ленти, което позволява доставка на компоненти в голям мащаб без често презареждане. Това намалява времето за престой и поддържа дълги непрекъснати производствени цикли, особено за високо смесени производствени среди.
| Спецификация
| Модел | ∑-G5SⅡ | |
| Приложима печатна платка | Единична лента | L610×W510 mm до L50×W50 mm (По избор: L1200×W510 до L50×W50 mm) |
| Двойна лента | L610×W250 mm до L50×W84mm (двойно подаване) L610×W415mm (единично подаване) | |
| Възможност за монтаж | Високоскоростни Multi-Head × 2 спецификации: 90 000 CPH (една лента/двуе лента) | |
| Точност на монтажа | Високоскоростна мулти (HM) глава | 0201/03015: ±25 μm/80 000 CPH 0402: ±36 μm/85 000 CPH 0603: ±40 μm/90 000 CPH |
| Гъвкава мулти (FM) глава | ±15μm | |
| Приложими компоненти | Високоскоростна мулти (HM) глава | 0201 до L44×W44×H12,7 mm или по-малко |
| Гъвкава мулти (FM) глава | 1005 до L72×W72×H25.4 mm или под Конектор: 150×26 mm | |
| Брой видове компоненти | 120 вида макс. (еквивалент на 8 mm широка лента) | |
| Захранване | 3-фазен AC200V ±10%, 50/60Hz | |
| Източник на подаване на въздух | 0,45 до 0,69 MPa (4,6 до 7 kgf/cm²) | |
| Външен размер (с изключение на издатините) | Д 1280 x Ш 2240 x В 1450 mm | |
| Тегло | Прибл. 1,800 кг | |
*Спецификациите и външният вид подлежат на промяна без предизвестие.
| Списък на оборудването на линията SMT
Σ-G5SⅡ обикновено се интегрира в цялостна SMT производствена линия, включително принтер за спояваща паста, система за инспекция SPI, пещ за преформатиране, машина за инспекция AOI и оборудване за обработка на печатни платки. I.C.T осигурява пълна интеграция на линия, обхващаща SMT, DIP, покрития и решения за интелигентна фабрична автоматизация, за да помогне на клиентите да изградят ефективни и мащабируеми системи за производство на електроника по целия свят.
| Видео за успеха на клиента
I.C.T успешно достави напълно автоматична SMT производствена линия на клиент в Казахстан за производство на електрозахранване. Нашият инженерен екип пътува до фабриката на клиента, за да предостави услуги за монтаж, въвеждане в експлоатация и обучение на оператори на място. SMT линията включва зареждащо устройство, напълно автоматичен принтер за спояваща паста, високоскоростна машина за поставяне на Yamaha, пещ за преформатиране, SMT конвейери и офлайн система за инспекция AOI.
След инсталирането линията постигна стабилно масово производство с подобрена ефективност и постоянен контрол на качеството. Клиентът потвърди безпроблемната работа и изрази силно задоволство от пълната производителност на системата и техническата поддръжка, предоставена от инженерите на I.C.T по време на обучението и фазата на стартиране.
| Поддръжка за обслужване и обучение
I.C.T осигурява пълна техническа поддръжка за жизнения цикъл на SMT производствените линии, включително насоки за инсталиране, пускане в експлоатация на място, обучение на оператори и оптимизация на процеси. Нашият инженерен екип поддържа глобални клиенти с услуга за бърза реакция и помощ при дистанционно отстраняване на проблеми. Обучението обхваща работа с машини, процедури за поддръжка, програмиране и оптимизиране на производството, за да се гарантира, че клиентите могат да постигнат стабилна и ефективна производствена производителност от първия ден.
| Похвала на клиента
Клиентите високо оценяват стабилността и производствената ефективност на I.C.T SMT решенията. Много клиенти оценяват професионалната монтажна поддръжка от нашите инженери и надеждната работа на машината по време на дългосрочна работа. Обратната връзка също подчертава бързата комуникация, внимателното опаковане и гладката логистична доставка. Клиентите оценяват комбинацията от конкурентна цена и постоянно качество на продукцията, постигнати чрез нашите решения за SMT оборудване.
| Нашата сертификация
Цялото I.C.T SMT оборудване отговаря на международните стандарти, включително системи за сертифициране CE, RoHS и ISO9001. Нашият производствен процес следва стриктни процедури за контрол на качеството, обхващащи входяща инспекция, проверка на сглобяването, тестове за стареене и окончателно валидиране на производителността. Множество патентни технологии се прилагат в нашите SMT решения, осигуряващи надеждна работа, дълъг експлоатационен живот и стабилно качество на продукцията за глобалните клиенти, произвеждащи електроника.
| Относно I.C.T и Factory
I.C.T е глобален доставчик на решения за SMT и DIP със силни собствени възможности за научноизследователска и развойна дейност, производство и инженерни услуги. С бързия растеж на бизнеса през последните години ние обслужихме хиляди клиенти в повече от 80 държави и региони. Нашата фабрика е оборудвана със строги системи за проверка на качеството и стандартизирани производствени процеси, за да се гарантира постоянна работа на машината.
Ние предлагаме цялостни решения за линия SMT, включително машини за поставяне, системи за печат, пещи за преформатиране, системи за инспекция и оборудване за автоматизация. Със силен инженерен екип и глобална сервизна мрежа I.C.T продължава да подкрепя клиентите в изграждането на интелигентни фабрики с по-висока ефективност, стабилност и дългосрочна производствена стойност.
