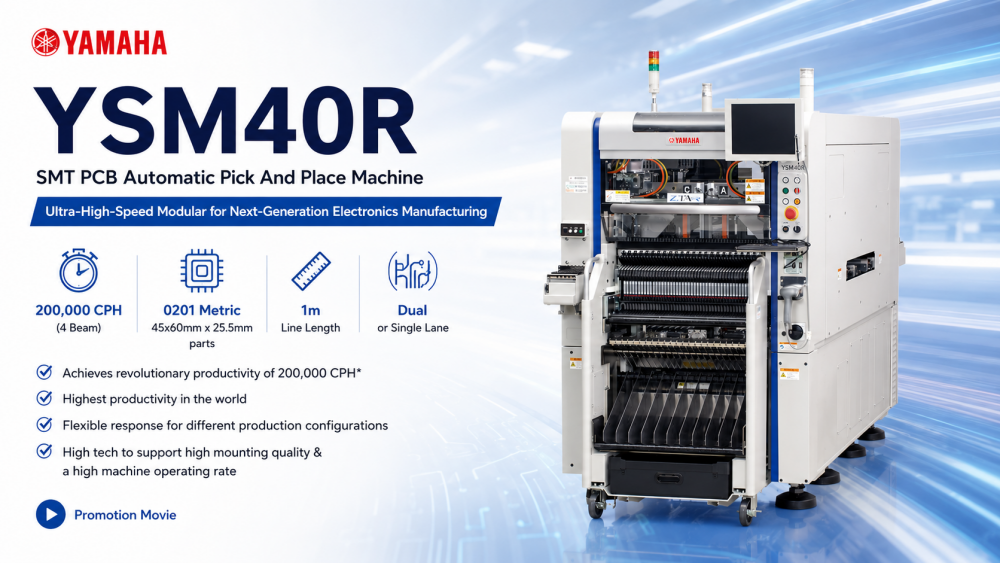

YSM40R
I.C.T
| Количество: | |
|---|---|
| Ефективно високоскоростно сглобяване на печатни платки
YSM40R е високопроизводителна SMT машина за вземане и поставяне на Yamaha, проектирана за бързо и прецизно сглобяване на модерни SMT производствени линии. Проектирана да работи с дъски с двойна или една лента, системата поддържа компоненти от ултра-малки 0201 чипове до по-големи части. С компактен размер и усъвършенствани захранващи системи, YSM40R осигурява непрекъснато производство, висока точност на поставяне и изключителна гъвкавост, което го прави идеално решение за производители на електроника, които се стремят към ефективност и висококачествена продукция.
| Характеристики на продукта

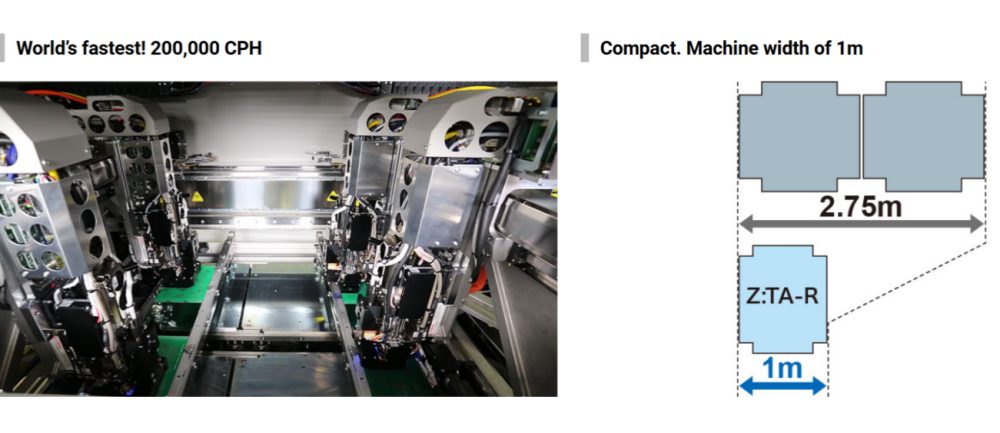

1. Свръхвисокоскоростно поставяне
YSM40R постига до 200 000 CPH, използвайки конфигурация с 4 лъча. Неговата усъвършенствана въртяща се глава осигурява бързо вземане и поставяне на компоненти, намалявайки времето за производство, като същевременно поддържа висока точност. Тази скорост е идеална за производство на електроника с голям обем и гъвкави линейни операции.
2. Гъвкаво боравене с компоненти
Поддържайки компоненти от 0201 метрични чипове до по-големи съединители, YSM40R побира множество размери и типове компоненти. Машината осигурява работа с една или две ленти, като се адаптира към различни размери на печатни платки и производствени изисквания, осигурявайки минимална смяна и висока ефективност.
3. Иновативна система за подаване.
Подаващото устройство със свръхнатоварване позволява непрекъснато снабдяване с компоненти с минимално време на престой. В комбинация с опции за модулно захранващо устройство и захранващо устройство, операторите могат бързо да преконфигурират настройките за различни производствени формати, увеличавайки максимално гъвкавостта, като същевременно поддържат гладка работа.
| Спецификация
| Модел | 4-лъч, 4-глава Спец. (YSM40R-4) | 2-лъч, 2-глава Спец. (YSM40R-2) |
| Приложима печатна платка | L700×W460mm до L50×W50mm | |
| Скорост | 200 000 CPH (при използване на RS глава) | 58 000 CPH (при използване на MU глава) |
| Приложими компоненти | 0201* до □6,5 мм (височина 2,0 мм или по-малко) *опция 03015 до 45×60m (височина 15 mm или по-малко) | 0402 до 45×100 мм (височина 15 мм или по-малко) 0603 до 45×100 мм (височина 25,5 мм или по-малко) |
| Точност на монтажа | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Брой видове компоненти * Преобразуване на лента с ширина 8 mm | Макс. 80 хранилки с RS глави Макс. 88 хранилки с МУ глави Макс. 84 фидера с RS x 2 + MU x 2 глави | 92 фидера с MU или FL глави |
| Захранване | 3-фазен променлив ток 200/208/220/240/380/400/416V +/-10% | |
| Източник на подаване на въздух | 0,45 MPa или повече, в чисто, сухо състояние | |
| Външно измерение | Д1000×Ш2100×В1550 мм | |
| Тегло | Прибл. 2,100 кг | |
* Спецификациите и външният вид подлежат на промяна без предизвестие.
| Списък на оборудването на линията SMT
Σ-G5SⅡ обикновено се интегрира в цялостна SMT производствена линия, включително принтер за спояваща паста, система за инспекция SPI, пещ за преформатиране, машина за инспекция AOI и оборудване за обработка на печатни платки. I.C.T осигурява пълна интеграция на линия, обхващаща SMT, DIP, покрития и решения за интелигентна фабрична автоматизация, за да помогне на клиентите да изградят ефективни и мащабируеми системи за производство на електроника по целия свят.
I.C.T също така предоставя широка гама от машини за вземане и поставяне на Yamaha SMT, включително модели Σ-F8S и Σ-G5SⅡ. Тези системи предлагат различни скорости, конфигурации на главата и опции за работа с компоненти, което позволява на производителите на електроника да изберат идеалното решение за малки, средни или големи обеми на производство. Всички машини се интегрират безпроблемно с пълни SMT линии, осигурявайки постоянно качество и производствена ефективност във всички модели.
| Видео за успеха на клиента
В Казахстан I.C.T успешно достави пълна SMT линия за производство на електрозахранване, включително SMT зареждащо устройство, напълно автоматичен принтер, пещ за преформатиране, конвейер и офлайн AOI. Инженерите на I.C.T осигуриха инсталация и обучение на място, гарантирайки, че линията достигна оптимална производителност. Клиентът похвали качеството на оборудването и поддръжката: 'Всички машини са от Китай I.C.T. Добро качество и цена. Благодарим ви, Анди и Били, че изградихте тази линия и ни обучихте да използваме тези машини.'
| Поддръжка за обслужване и обучение
I.C.T предоставя цялостни услуги, включително инсталиране, техническо обучение и текуща поддръжка за всички SMT линии. Нашите инженери напътстват операторите през работата на машината, настройката на производството и отстраняването на неизправности. Обучението е съобразено с производствения процес на всеки клиент, осигурявайки оптимална производителност и безпроблемна интеграция в съществуващите фабрични процеси. Ние предлагаме постоянна дистанционна поддръжка и поддръжка на място, за да поддържаме стабилността и ефективността на производството.
| Похвала на клиента
Клиентите постоянно хвалят I.C.T за бърза, професионална поддръжка, качествени машини и сигурна доставка. Инженерите са признати за тяхното практическо обучение, докато оборудването получава похвали за надеждност и лекота на използване. Нашата отзивчива услуга гарантира, че проблемите се решават бързо, като помага на фабриките да поддържат непрекъснато производство и висококачествена продукция.
| Нашата сертификация
I.C.T SMT машините са сертифицирани с CE, RoHS, ISO9001 и включват множество патенти за иновативна технология. Нашата система за управление на качеството гарантира, че цялото оборудване отговаря на глобалните стандарти за безопасност и опазване на околната среда, предоставяйки на клиентите надеждни, съвместими и високоефективни производствени решения.
| Относно I.C.T и Factory
I.C.T е водещ доставчик на цялостни SMT решения с голям R&D и производствен екип. През годините се разраснахме бързо, обслужвайки клиенти в над 80 страни. Нашите фабрики прилагат строг контрол на качеството и процедури за тестване, гарантирайки висока надеждност. С глобално покритие, опитни инженери и цялостна техническа поддръжка, I.C.T доставя SMT решения до ключ от първоначалния дизайн до напълно работещи производствени линии.
