YRM20
Yamaha
| Количество: | |
|---|---|
| Усъвършенстван високоскоростен SMT Pick & Place

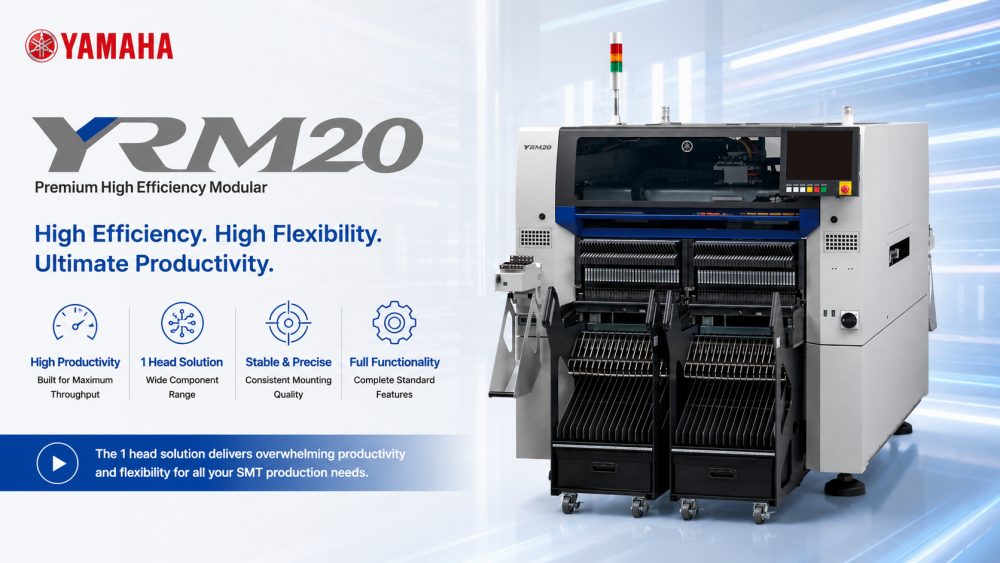

Yamaha YRM20 е напълно автоматична SMT машина за вземане и поставяне, създадена за модерно производство на електроника. С двулентова работа, гъвкави опции за глава и високоскоростни възможности, той може да обработва широка гама от SMD компоненти от 0201 чипове до по-големи конектори. Неговият модулен дизайн и интегрирани интелигентни сензори позволяват високопрецизен монтаж, като същевременно поддържат изключителна производствена ефективност. YRM20 е идеален за производители, които търсят надеждно, бързо и универсално решение за компактни или широкомащабни линии за монтаж на печатни платки.
| Характеристики на продукта
Високоскоростна работа с две ленти
YRM20 работи с опции за две ленти, което позволява едновременно поставяне на компоненти на две платки за оптимизирана производителност. Високоскоростните конфигурации с множество глави позволяват пропускателна способност от 200 000 CPH, осигурявайки бързо завършване дори за сложни платки, като същевременно поддържат прецизна точност на поставяне.
Гъвкава работа с компоненти
Оборудван с гъвкава технология с множество глави и усъвършенствани системи за захващане, машината побира компоненти от 0201 до по-големи конектори. Интегрираните интелигентни камери и страничното виждане проверяват разположението в реално време, намалявайки грешките и осигурявайки качествен монтаж.
Инструменти за подобрена производителност.
Подаващите устройства със свръхзареждане минимизират времето за престой по време на попълване на компоненти. Регулируемите ширини на лентите и модулната архитектура осигуряват адаптивност към различни размери на печатни платки и производствени формати, като поддържат непрекъсната работа и бързи смени.
| Спецификация
| Модел | Машина за избор и поставяне YRM20 | |
| Високоскоростна ротационна RM глава с общо предназначение | IN-LINE HM глава | |
| Дюзи (за 1 глава) | 18 | 10 |
| Приложими компоненти | 0201 до W12 x L12 mm, височина 6,5 mm или по-малко | 0201 до W55 x L100 mm, височина 15 mm или по-малко |
| Възможност за монтаж (по време на високопроизводителен режим) | 115 000 CPH | 98 000CPH |
| Точност на монтаж (по време на режим с висока точност) | По време на употреба при вътрешни оптимални условия: ±0,025 mm Cpk≧1,0 | |
| Брой типове компоненти | Смяна на подаващото устройство: Макс. 128 вида = 32 фидера x 4 (преобразуване за 8 mm фидер за лента) | |
| Размери на печатни платки | Двустепенни спецификации 1PCB транспортиране: L810 x W510mm до L50 x W50mm 2PCB транспортиране: L380 x W510mm до L50 x W50mm | |
| Захранване | 3-фазен променлив ток 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| Източник на подаване на въздух | 0,45 MPa или повече, в чисто, сухо състояние | |
| външно измерение (с изключение на проекциите) | L1374 x W1948 x H1445 mm | |
| Тегло | Прибл. 2250 кг (само основното устройство) | |
* Спецификациите и външният вид подлежат на промяна без предизвестие.
* Свържете се с I.C.T за повече подробности.
| Списък на оборудването на линията SMT
Σ-G5SⅡ обикновено се интегрира в цялостна SMT производствена линия, включително принтер за спояваща паста, система за инспекция SPI, пещ за преформатиране, машина за инспекция AOI и оборудване за обработка на печатни платки. I.C.T осигурява пълна интеграция на линия, обхващаща SMT, DIP, покрития и решения за интелигентна фабрична автоматизация, за да помогне на клиентите да изградят ефективни и мащабируеми системи за производство на електроника по целия свят.
I.C.T също така предоставя набор от допълнителни SMT машини, включително модели за избиране и поставяне от серии YSM, YRM и Σ. Тези машини могат да бъдат интегрирани за изграждане на цялостни високоскоростни монтажни линии, осигуряващи безпроблемно производство от зареждането на платката до крайната проверка, предлагайки пълномащабно автоматизирано решение за различни приложения на печатни платки.
| Видео за успеха на клиента
I.C.T успешно достави напълно автоматична SMT линия в Казахстан за производител на силова електроника. Нашите инженери осигуриха инсталиране на място, обучение и техническа поддръжка. Линията включва пълна гама от SMT машини: SMT зареждащо устройство, напълно автоматичен принтер, пещ за преформатиране, SMT конвейер и офлайн AOI машина. Системата постигна ефективен, висококачествен монтаж на печатни платки, докато клиентът придоби оперативен опит.
| Поддръжка за обслужване и обучение
I.C.T осигурява поддръжка от край до край за инсталиране и обучение на YRM20. Нашите инженери напътстват клиентите през настройката, експлоатацията и поддръжката на машината, като гарантират, че производствените линии достигат оптимална ефективност. Дистанционното насочване и услугите за бърза реакция гарантират минимален престой, като помагат на фабриките да поддържат непрекъснати и висококачествени операции.
| Похвала на клиента
'Всички машини са от Китай I.C.T. Добро качество и цена. Благодарим ви, Анди и Били, че изградихте тази линия и ни обучихте да използваме тези машини.' Нашите клиенти постоянно хвалят нашия инженерен опит, ефективна доставка и бърза реакция, което гарантира гладко стартиране и увереност в производството.
| Нашата сертификация
YRM20 е сертифициран с CE, RoHS, ISO9001 и множество патенти. I.C.T гарантира стриктно спазване на глобалните стандарти за безопасност и качество, осигурявайки надеждно, безопасно и напълно съвместимо оборудване за международни производители на електроника.
| Относно I.C.T и Factory
I.C.T е специализирана в SMT и THT решения, със стабилен екип за научноизследователска и развойна дейност и обширни производствени съоръжения. Обслужвайки хиляди клиенти по целия свят, нашите фабрики следват стриктни процеси за контрол на качеството и цялостни системи за управление на продуктите. С глобален обхват и професионална инженерна поддръжка, I.C.T доставя цялостни, високопроизводителни SMT решения, пригодени за различни производствени изисквания.
