YSM20WR
Yamaha
| Количество: | |
|---|---|
| Високоскоростна двулентова SMT машина

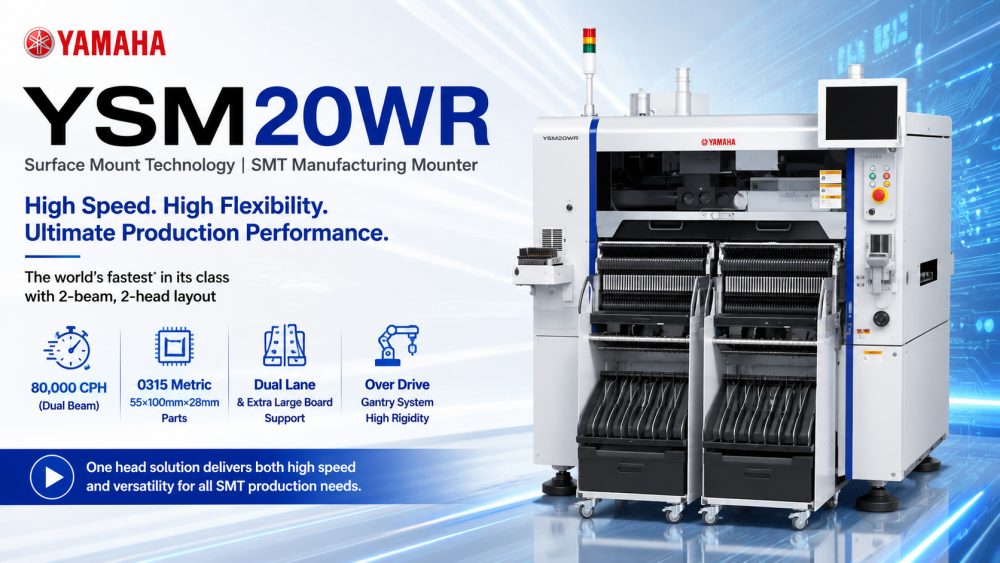

YSM20WR е решение за вземане и поставяне на SMT на Yamaha, предназначено за сглобяване на печатни платки с две ленти, способно да работи с големи размери платки, като същевременно поддържа изключителна прецизност. С високоскоростни възможности за много глави, тази машина побира голямо разнообразие от размери на компоненти. Неговите усъвършенствани системи за сканиране и камера осигуряват точно поставяне, докато интегрираната технология за подаване намалява времето за престой. I.C.T поддържа клиенти с пълна инсталация, обучение и техническа помощ, което го прави идеално решение за модерни производители на електроника, които търсят надеждни, мащабируеми SMT линии.
| Характеристики на продукта
Двулентово високоскоростно поставяне
Оборудван с два лъча по ос X, YSM20WR постига 80 000 CPH за двулентови печатни платки, позволявайки високоефективно производство.
Многофункционална монтажна глава
Високоскоростните HM глави побират компоненти от 0101 до 55×100×28 mm, докато опционалните системи с множество камери подобряват точността и гъвкавостта на поставяне.
Усъвършенствана портална система Overdrive
Порталната система Overdrive осигурява плавен трансфер на печатни платки, минимизирайки загубите по време на високоскоростно сглобяване, като същевременно поддържа големи платки с ширина до 742 mm.
| Спецификация
| Модел | YSM20WR |
| Приложима печатна платка | Единична лента L810 x W742 mm до L50 x W50 mm Двойна лента (само за спецификации с 2 лъча по X ос.) L810 x W356 mm до L50 x W50 mm |
| Възможност за монтаж | X ос 2-лъч: Високоскоростна многофункционална (HM: Високоскоростна мулти) глава x 2 81 000 CPH (при оптимални условия, както е определено от Yamaha Motor) |
| Точност на монтаж (дефинирана от Yamaha Motor, когато се използват стандартни материали за оценка) | +/- 0,035 mm (+/- 0,025 mm) Cpk≧1,0 (3σ) |
| Приложими компоненти | Високоскоростна многофункционална (HM: Високоскоростна многофункционална) глава x 2: 0101 до 55 x 100 mm L100 mm, височина 15 mm или по-малко Забележка: В някои случаи може да е необходима мултикамера (опция) поради височината и размера на частта. Компоненти с нестандартна форма (FM: Гъвкава мулти) глава: 03015 до 55 x 55 mm L100 mm, височина 28 mm или по-малко |
| Брой видове компоненти | Фиксирана плоча: Макс.140 типа (преобразуване за 8 mm лента за подаване) Смяна на каретка за подаване: Макс.128 типа (преобразуване за 8 mm лента за подаване) Тави за 30 типа (фиксирани) и 10 типа (карета) |
| Захранване | 3-фазен променлив ток 200/208/220/240/380/400/416 V +/-10 % 50/60 Hz |
| Източник на подаване на въздух | 0,45 MPa или повече, в чисто, сухо състояние |
| Външен размер (с изключение на издатините) | L1374 x W2110 x H1445 mm |
| Тегло | Прибл. 2 500 кг |
* Спецификациите и външният вид подлежат на промяна без предизвестие.
* Свържете се с I.C.T за повече подробности.
| Списък на оборудването на линията SMT
Σ-G5SⅡ обикновено се интегрира в цялостна SMT производствена линия, включително принтер за спояваща паста, система за инспекция SPI, пещ за преформатиране, машина за инспекция AOI и оборудване за обработка на печатни платки. I.C.T осигурява пълна интеграция на линия, обхващаща SMT, DIP, покрития и решения за интелигентна фабрична автоматизация, за да помогне на клиентите да изградят ефективни и мащабируеми системи за производство на електроника по целия свят.
I.C.T предлага пълна гама от машини за вземане и поставяне на Yamaha SMT, включително YSM10, YSM40R и YRM20. Тези машини осигуряват персонализирани скорости, диапазони на компоненти и конфигурации на ленти, за да отговорят на различни нужди на фабричното производство. Всяка машина се поддържа с техническо обучение, насоки за инсталиране и решения за поддръжка от I.C.T, което гарантира безпроблемна интеграция във вашата SMT производствена линия.
| Видео за успеха на клиента
I.C.T успешно достави напълно автоматична SMT производствена линия в Казахстан за сглобяване на енергийни продукти. Нашите инженери осигуриха инсталиране на място, обучение и техническа поддръжка. Линията включва SMT зареждащи устройства, напълно автоматичен принтер, пещ за преформатиране, двулентов SMT конвейер и офлайн AOI. Отзиви от клиенти: 'Всички машини са от Китай I.C.T. Благодаря ви. Добро качество и цена. Благодарим ви, Анди и Били, че изградихте тази линия и ни обучиха да използваме тези машини. Благодаря ви много.'
| Поддръжка за обслужване и обучение
I.C.T гарантира, че клиентите получават пълна поддръжка за своите SMT линии. Инженерите осигуряват обучение на място за работа с машината, поддръжка и оптимизация на процесите. Нашите насоки помагат на операторите да постигнат максимална ефективност на линията, като същевременно намаляват грешките и времето на престой. Непрекъснатата дистанционна поддръжка и бързото отстраняване на неизправности допълнително подобряват фабричната производителност, позволявайки на клиентите да се адаптират бързо към производствените изисквания и да поддържат постоянно качество на продукцията.
| Похвала на клиента
Клиентите постоянно хвалят нашите I.C.T инженери за професионализъм и задълбочено обучение. Те ценят нашите висококачествени машини, сигурна и добре организирана доставка и бързата ни реакция на технически запитвания. Нашият двулентов YSM20WR помогна на клиентите да повишат ефективността на производството, като същевременно гарантира точно сглобяване на печатни платки.
| Нашата сертификация
Всички I.C.T машини и SMT машини на Yamaha, включително YSM20WR, отговарят на стандартите CE, RoHS и ISO9001. Нашите продукти включват патентовани технологии и се придържат към стриктни протоколи за контрол на качеството, осигурявайки надеждни и безопасни операции в електронни производствени съоръжения по целия свят.
| Относно I.C.T и Factory
I.C.T проектира и произвежда високопрецизно SMT оборудване с опитен екип за научноизследователска и развойна дейност и широкомащабни производствени съоръжения. С работна сила от над 200 професионалисти и поддръжка в над 80 държави, ние доставяме цялостни SMT решения от концепцията до експлоатацията. Стриктното управление на качеството и строгите процедури за тестване гарантират постоянна производителност на продукта, което прави I.C.T доверен партньор за производителите на електроника в световен мащаб.
