S10 |Yamaha 3D Hybrid Modular Chip Mounter Smt Line Machine от китайски производител

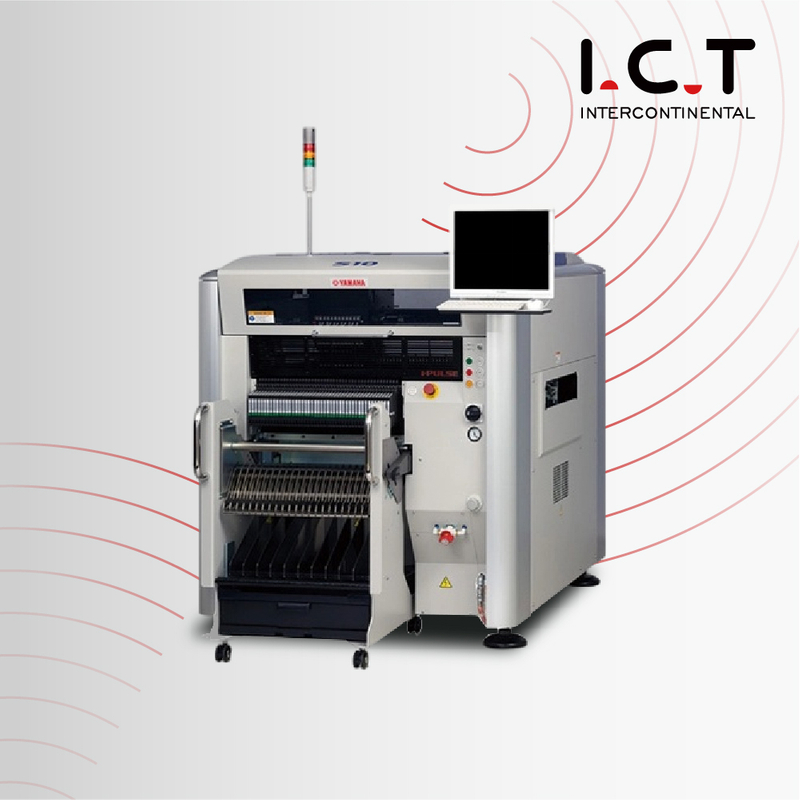

Yamaha S10 3D Hybrid Modular Chip Mounter Smt Line Machine

Въведение

Yamaha-S10-3D-Hybrid-Modular-SMT-Поставяне

Изключителна гъвкавост за реализиране на 3D MID* разположение

Подобряване на 3D MID

Възможност за работа с голяма дъска

Широка способност за работа с компоненти и висок капацитет на захранващото устройство

Изключителна гъвкавост и бърза и лесна настройка

*3D MID: Формовано свързващо устройство

Машина за избор и поставяне на Yamaha

Монтаж на чипове Advance

Бърза и гъвкава машина за избор и поставяне

Многофункционално поставяне на SMT

Бърза гъвкава машина за вземане и поставяне

1. Подобряване на 3D MID

2. Възможност за обработка на голяма дъска

3. Широка способност за работа с компоненти и висок капацитет на захранващото устройство

4. Изключителна гъвкавост и бърза и лесна настройка

	S10	S20
Размер на платката (с неизползван буфер)	Мин.L50 x W30 mm до макс.L1330 x W510 mm (стандартен L955)	Мин.L50 x W30 mm до макс.L1830 x W510 mm (стандартен L1455)
Размер на платката (с използван входен или изходен буфер)	Мин.L50 x W30 mm до макс.Д420 х Ш510 мм	-
Размер на платката (с използвани входни и изходни буфери)	Мин.L50 x W30 mm до макс.Д330 х Ш510 мм	Мин.L50 x W30 mm до макс.Д540 х Ш510 мм
Дебелина на дъската	0,4 - 4,8 мм	0,4 - 4,8 мм
Посока на потока на дъската	Отляво надясно (стандартно)	Отляво надясно (стандартно)
Скорост на прехвърляне на борда	Макс. 900 мм/сек	Макс. 900 мм/сек
Скорост на поставяне (12 глави + 2 тета) Опт.Cond.	0,08 сек/ЧИП (45 000 CPH)	0,08 сек/ЧИП (45 000 CPH)
Точност на поставяне A (μ+3σ)	ЧИП +/-0.040мм	ЧИП +/-0.040мм
Точност на поставяне B (μ+3σ)	IC +/-0,025 мм	IC +/-0,025 мм
Ъгъл на поставяне	+/-180 градуса	+/-180 градуса
Контрол на оста Z / Контрол на оста Theta	AC серво мотор	AC серво мотор
Височина на компонента	Макс 30 мм*1 (Предварително поставени компоненти: максимум 25 mm)	Макс 30 мм*1 (Предварително поставени компоненти: максимум 25 mm)
Приложими компоненти	0201mm – 120x90mm, BGA, CSP, конектор и др. (Стандарт 01005 -)	0201mm – 120x90mm, BGA, CSP, конектор и др. (Стандарт 01005 -)
Компонентен пакет	8 - 56 mm лента (F1/F2 фидери), 8 - 88 mm лента (F3 електрически фидери), пръчка, табла	8 - 56 mm лента (F1/F2 фидери), 8 - 88 mm лента (F3 електрически фидери), пръчка, табла
Проверка за недостатък	Проверка с вакуум и проверка на зрението	Проверка с вакуум и проверка на зрението
Екранен език	Английски, китайски, корейски, японски	Английски, китайски, корейски, японски
Позициониране на борда	Устройство за захващане на дъска, предна референтна, автоматично регулиране на ширината на конвейера	Устройство за захващане на дъска, предна референтна, автоматично регулиране на ширината на конвейера
Видове компоненти	Макс. 90 типа (8 мм лента), 45 ленти x 2	Макс. 180 типа (8 мм лента), 45 ленти x 4
Трансферна височина	900 +/- 20 мм	900 +/- 20 мм
Размери на машината, тегло	L1250xD1750xH1420 mm, прибл.1200 кг	L1750xD1750xH1420 mm, прибл.1,500 кг

ЧЗВ

В: Какво можем да направим за вас?

О: Общо SMT машини и решения, професионална техническа поддръжка и обслужване.

В: Търговска компания ли сте или производител?

A: OEM и ODM услугата са налични.

В: Каква е вашата дата на доставка?

О: Датата на доставка е около 35 дни след получаване на плащането.

В: Какви са вашите условия за плащане?

О: 30% депозит предварително и 70% баланс преди изпращане.

В: Кои са вашите основни клиенти?

О: Huawei, Foxconn, Vtech, Sumida, Kemet, Vishay, Bosch, Canon.

Q: Защо да изберете нас?

A: Водещ SMT доставчик в Китай;Търговска гаранция до 560 000 USD+;Професионален екип за следпродажбено обслужване.

ЧЗВ:

Въпрос: Какво е SMT машина за избор и поставяне?

A: SMT pick and place машина е част от оборудването, използвано в технологията за повърхностен монтаж (SMT) за точно поставяне на електронни компоненти върху печатни платки (PCB).

В: Как работи машината за избиране и поставяне на Yamaha?

О: Машините за избиране и поставяне на Yamaha работят, като използват компютърно контролирани механизми за избиране на електронни компоненти от захранващи устройства и точното им поставяне на определени места на печатна платка.

В: Какви са предимствата от използването на машини за вземане и поставяне на Yamaha?

A: Машините за вземане и поставяне на Yamaha предлагат висока прецизност, скорост и повторяемост, което ги прави от съществено значение за ефективно сглобяване на печатни платки.Те също така намаляват ръчния труд и минимизират грешките.

Въпрос: Подходящи ли са машините за избиране и поставяне на Yamaha за сглобяване на печатни платки в малък мащаб?О: Да, Yamaha предлага набор от машини за избиране и поставяне, подходящи както за малък, така и за голям мащабен монтаж на печатни платки.
