S10
I.C.T
| Количество: | |
|---|---|

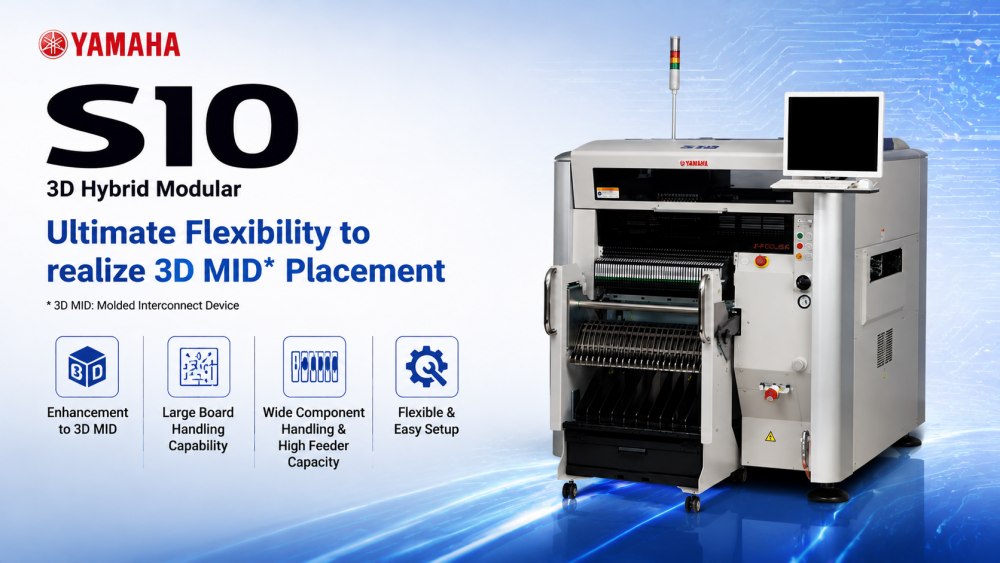

Yamaha S10 е 3D хибриден модулен монтажник за чипове, предназначен за модерно производство на печатни платки. Осигурява стабилно високоскоростно поставяне, като същевременно поддържа широка гама от електронни компоненти. Системата е създадена за производители, които се нуждаят от гъвкавост, точност и мащабируема интеграция на SMT линия.
Със своята модулна структура, S10 може лесно да се адаптира към различни производствени изисквания като LED табла, потребителска електроника, промишлени контролни платки и комуникационни продукти. Той също така поддържа обработка на големи печатни платки и голям капацитет на захранващото устройство, което го прави подходящ за производствени среди с голям микс и среден обем. Машината помага на фабриките да подобрят ефективността, да намалят ръчната работа и да поддържат стабилно качество на продукцията.
S10 използва усъвършенствана 3D хибридна технология за монтаж, за да подобри гъвкавостта на поставяне. Той поддържа сложни структури на печатни платки, включително MID приложения. Системата осигурява стабилно и точно позициониране на компонентите дори при дизайни на многослойни платки, като помага на производителите да постигнат по-висока надеждност на продукта.
Машината поддържа обработка на големи печатни платки със силна адаптивност на конвейера. Той може да обработва различни размери дъски гладко, без да намалява ефективността на поставяне. Това го прави подходящ за LED панели, захранващи табла и индустриални контролни табла, изискващи по-големи субстрати.
S10 е проектиран със силна способност за разширяване на фидера, поддържащ множество типове компоненти в една настройка. Намалява времето за смяна и подобрява ефективността на непрекъснатото производство. Тази структура е идеална за високо смесени производствени среди.
Системата интегрира интелигентни функции за настройка, които опростяват превключването на производството. Операторите могат бързо да коригират параметрите, намалявайки времето за престой и подобрявайки гъвкавостта на линията. Той помага на фабриките да реагират по-бързо на спешни производствени поръчки.
| Спецификация
| S10 | S20 | |
|---|---|---|
| Размер на платката (с неизползван буфер) | Мин. L50 x W30 mm до макс. L1330 x W510 mm (стандартен L955) | Мин. L50 x W30 mm до макс. L1830 x W510mm (стандартен L1455) |
| Размер на платката (с използван входен или изходен буфер) | Мин. L50 x W30 mm до макс. Д420 х Ш510 мм | - |
| Размер на платката (с използвани входни и изходни буфери) | Мин. L50 x W30 mm до макс. Д330 х Ш510 мм | Мин. L50 x W30 mm до макс. Д540 х Ш510 мм |
| Дебелина на платката | 0,4 - 4,8 мм | 0,4 - 4,8 мм |
| Посока на потока | Отляво надясно (стандартно) | Отляво надясно (стандартно) |
| на платката Скорост на трансфер на платката | Макс. 900 мм/сек | Макс. 900 мм/сек |
| Скорост на поставяне (12 глави + 2 тета) Опт. Cond. | 0,08 сек/ЧИП (45 000 CPH) | 0,08 сек/ЧИП (45 000 CPH) |
| Точност на поставяне A (μ+3σ) | ЧИП +/-0.040мм | ЧИП +/-0.040мм |
| Точност на поставяне B (μ+3σ) | IC +/-0,025 мм | IC +/-0,025 мм |
| Ъгъл на поставяне | +/-180 градуса | +/-180 градуса |
| Контрол на ос Z / Контрол на оста Theta | AC серво мотор | AC серво мотор |
| Височина на компонента | Макс. 30 мм * 1 (Предварително поставени компоненти: максимум 25 мм) | Макс. 30 мм *1 (Предварително поставени компоненти: максимум 25 мм) |
| Приложими компоненти | 0201mm – 120x90mm, BGA, CSP, конектор и др. (Стандарт 01005 -) | 0201mm – 120x90mm, BGA, CSP, конектор и др. (Стандарт 01005 -) |
| Пакет на компонента | 8 - 56 mm лента (F1/F2 фидери), 8 - 88 mm лента (F3 електрически фидери), пръчка, табла | 8 - 56 mm лента (F1/F2 фидери), 8 - 88 mm лента (F3 електрически фидери), пръчка, табла |
| Проверка на недостатъка | Проверка с вакуум и проверка на зрението | Проверка с вакуум и проверка на зрението |
| Език на екрана | Английски, китайски, корейски, японски | Английски, китайски, корейски, японски |
| Позициониране на платката | Устройство за захващане на борда, предна референция, автоматично регулиране на ширината на конвейера | Устройство за захващане на борда, предна референция, автоматично регулиране на ширината на конвейера |
| Типове компоненти | Макс. 90 типа (8 мм лента), 45 ленти x 2 | Макс. 180 типа (8 мм лента), 45 ленти x 4 |
| Височина на прехвърляне | 900 +/- 20 мм | 900 +/- 20 мм |
| Размери на машината, тегло | L1250xD1750xH1420 mm, прибл. 1200 кг | L1750xD1750xH1420 mm, прибл. 1 500 кг |
| Списък на оборудването на линията SMT
S10 може да бъде интегриран в пълна SMT производствена линия, включително принтер за спояваща паста, система за инспекция SPI, машини за избиране и поставяне, пещ за преформатиране, инспекция на AOI и системи за обработка на печатни платки. I.C.T предоставя цялостно готово решение, обхващащо дизайн на оформление, инсталиране, обучение и следпродажбена поддръжка.
Това помага на производителите да изградят стабилна, ефективна и напълно автоматизирана SMT производствена линия. Подходящ е за фабрики за електроника, произвеждащи потребителска електроника, автомобилна електроника, LED продукти и индустриални системи за управление. Пълното решение гарантира висок добив и постоянно качество на продукта.
| Видео за успеха на клиента
I.C.T успешно достави напълно автоматична SMT производствена линия на клиент в Казахстан за производство на електрозахранване. Пълната линия включваше SMT товарач, напълно автоматичен принтер, SMT машина за поставяне, пещ за преформатиране, SMT конвейер и офлайн AOI система.
Нашите инженери Анди и Били пътуваха до фабриката на клиента за монтаж и поддръжка за обучение. Те напътстваха екипа през настройката на машината, отстраняването на грешки в производството и обучението на операторите, за да осигурят гладко стартиране на производството.
Клиентът успешно стартира масово производство след въвеждане в експлоатация и потвърди стабилна работа на цялата SMT линия.
| Поддръжка за обслужване и обучение
I.C.T предоставя услуга за пълен жизнен цикъл за SMT машини на Yamaha, включително инсталиране, поддръжка за програмиране, обучение на оператори и дистанционна техническа помощ. Нашият отвъдморски инженерен екип гарантира бърза реакция при всякакви производствени проблеми.
Ние също така поддържаме планиране на SMT линия, оптимизация на процеси и подобряване на производствената ефективност. Обучението обхваща работата с машината, поддръжката и основното отстраняване на неизправности, като помага на клиентите бързо да изградят независими производствени възможности.
| Отзиви от клиенти
Клиентите оценяват стабилната производителност и лесната работа на машините Yamaha S10 SMT. Те също така ценят I.C.T инженери за професионална поддръжка при инсталиране и обучение. Бързото време за реакция и ясните технически насоки помагат на клиентите да започнат гладко производството.
Много клиенти подчертават доброто качество на машината, надеждната опаковка и стабилната дългосрочна работа. Комбинацията от надеждност на оборудването и глобална сервизна поддръжка създава силно доверие в дългосрочно сътрудничество.
| Сертификати и стандарти
Всички I.C.T решения за интегриране на SMT оборудване се произвеждат съгласно строги международни стандарти. Притежаваме CE сертификат, RoHS съответствие, ISO9001 сертификат за система за управление на качеството и множество технически патенти.
Тези сертификати гарантират стабилно качество на машината, безопасна работа и съответствие с глобалните изисквания за производство на електроника.
| Относно компанията и фабриката I.C.T
I.C.T е професионален доставчик на фабрични решения за SMT със силни възможности за научноизследователска и развойна дейност, производство и глобални услуги. Имаме голям инженерен и производствен екип, обслужващ клиенти в повече от 80 страни по света.
Нашата фабрика следва стриктни процеси за проверка на качеството от контрола на суровините до окончателното тестване на машината. С непрекъснати иновации и бърз растеж на бизнеса, ние поддържаме повече от 1700 клиенти в световен мащаб в индустрии като автомобилна електроника, LED, потребителска електроника и промишлено управление.
Ние се ангажираме да предоставяме стабилни, ефективни и интелигентни производствени решения за SMT за глобални производители.
