YSM10
Yamaha
| Количество: | |
|---|---|
| Компактен високоскоростен SMT монтаж

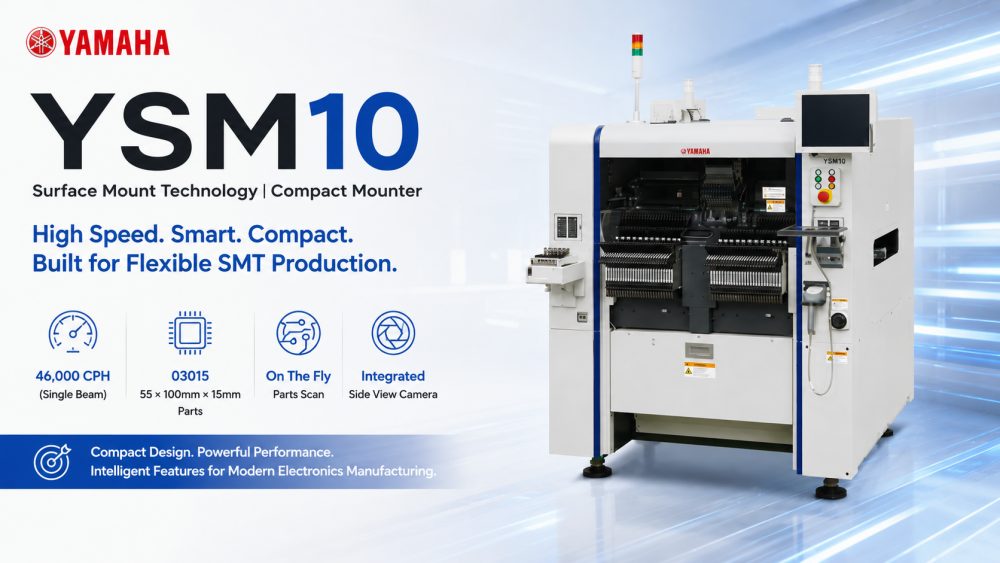

YSM10 от Yamaha съчетава скорост, точност и компактност в едно SMT решение за вземане и поставяне. Проектиран за малки до средни размери на печатни платки, той ефективно обработва компоненти, вариращи от 0201 чипове до по-големи части. Машината предлага гъвкави конфигурации с множество глави и интегрирани системи за зрение, осигуряващи висока производителност с минимално време за настройка. YSM10 е идеален за фабрики, нуждаещи се от надеждно SMT сглобяване, без да заемат голямо производствено пространство.
| Характеристики на продукта
Високоскоростен монтаж един по един
Еднолъчевите глави на YSM10 избират и поставят компоненти с висока скорост, постигайки до 46 000 CPH при оптимални условия. Неговото въртящо се задвижване осигурява постоянна точност, като същевременно намалява времето за престой по време на смяна на дюзите.
Интегрирана камера за страничен изглед
Оборудван с вградена камера за страничен изглед, YSM10 автоматично разпознава височините и позициите на частите, като гарантира прецизно поставяне. Камерата поддържа проверка на компонентите в движение за висококачествен монтаж.
Суперзареждащ фидер.
Иновацията на суперзареждащия фидер елиминира времето за престой за попълване на фидера. Операторите могат бързо да зареждат компоненти, без да прекъсват производството, подобрявайки общата ефективност на линията.
| Спецификация
| Модел | YSM10 | |
| Приложима печатна платка | L 510 x W 460 mm - L 50 x W 50 mm * Консултирайте се с нас за размери на дъската, надвишаващи размерите L510 | |
| Възможност за монтаж | HM Глава (10 дюзи) Спец. | Глава HM5 (5 дюзи) Спец. |
| 46 000 CPH (оптималните условия на компанията) | 31 000 CPH (оптималните условия на компанията) | |
| Приложими компоненти | 03015-Ш 55 x Д 100 мм (разделено разпознаване за над Ш 45 мм), В: 15 мм или по-малко * Изискване за няколко камери (по избор) за компоненти с височина над 6,5 мм или квадрат с размер над 12 мм | |
| Точност на монтажа | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Брой видове компоненти | Поставяща плоча: Макс. 96 вида (преобразуване на захранващото устройство с ширина 8 mm) Тава: 15 вида (sATS 15 оборудване, Макс., JEDEC) | |
| Захранване | 3-фазен променлив ток 200/208/220/240/380/400/416 V ±10% 50/60 Hz | |
| Източник на подаване на въздух | 0,45MPa или повече, чисто и сухо състояние | |
| Външно измерение | Д 1254 x Ш 1440 x В 1445 mm (без изпъкнали части) | |
| Тегло | 1,270 кг | |
* Спецификациите и външният вид подлежат на промяна без предизвестие.
* Свържете се с I.C.T за повече подробности.
| Списък на оборудването на линията SMT
Σ-G5SⅡ обикновено се интегрира в цялостна SMT производствена линия, включително принтер за спояваща паста, система за инспекция SPI, пещ за преформатиране, машина за инспекция AOI и оборудване за обработка на печатни платки. I.C.T осигурява пълна интеграция на линия, обхващаща SMT, DIP, покрития и решения за интелигентна фабрична автоматизация, за да помогне на клиентите да изградят ефективни и мащабируеми системи за производство на електроника по целия свят.
| Видео за успеха на клиента
В Казахстан I.C.T успешно достави пълна SMT линия за производство на електрозахранване, включително SMT зареждащо устройство, напълно автоматичен принтер, пещ за преформатиране, конвейер и офлайн AOI. Инженерите на I.C.T осигуриха инсталация и обучение на място, гарантирайки, че линията достигна оптимална производителност. Клиентът похвали качеството на оборудването и поддръжката: 'Всички машини са от Китай I.C.T. Добро качество и цена. Благодарим ви, Анди и Били, че изградихте тази линия и ни обучихте да използваме тези машини.'
| Поддръжка за обслужване и обучение
I.C.T предоставя пълен монтаж, пускане в експлоатация и услуги за обучение за цялото SMT оборудване. Инженерите напътстват клиентите през настройката, работата, поддръжката и отстраняването на неизправности. Нашата цел е да гарантираме, че операторите могат самостоятелно да управляват SMT линията с увереност и да постигнат оптимална производствена производителност от първия ден.
| Похвала на клиента
Клиентите постоянно хвалят I.C.T за бърза техническа поддръжка, добре опаковани пратки и висококачествено оборудване. Инженерите са признати за своя професионализъм и ефективно обучение. Обратната връзка подчертава надеждността, лекотата на използване и бързата реакция на производствените предизвикателства на I.C.T машините.
| Нашата сертификация
Всички I.C.T машини Yamaha SMT, включително YSM10, носят CE, RoHS, ISO9001 и патентовани патенти. Тези сертификати гарантират съответствие с международните стандарти за безопасност и качество, давайки на клиентите увереност както в производителността, така и в спазването на нормативните изисквания.
