Повечето проблеми с празните BGA не се намират там, където са създадени.
Те се откриват много по-късно - след като продуктите са били изпратени, стресирани и върнати без очевидно обяснение.
Фабриките често казват, че 'инспектират' кухини. Това, което наистина имат предвид, е, че записват доказателствата постфактум . Празнотата вече е там. Процесът, който го създаде, вече е напреднал.
За да разберат защо кухините продължават да се появяват, инженерите трябва да погледнат отвъд резултата от проверката и да изследват механизма зад него. Това изисква разбиране не само какво показва рентгеновото изображение, но и как работи рентгеновата инспекция в електрониката и как нейните данни могат да се използват като обратна връзка, а не като преценка.
Когато рентгеновата инспекция се третира като инструмент за обратна връзка, а не като пропуск/отказ, става възможно да се проследи образуването на кухина обратно до нейния източник и да се спре повторната поява на същия дефект.
BGA кухините са опасни именно защото в началото се държат учтиво.
Не предизвикват късо съединение, не прекъсват сигнали и не се обявяват при функционално тестване.
Платката се включва. Числата изглеждат нормални. Всички продължават напред.
Това, което празнотата прави вместо това, е да чака.
Той се намира вътре в спойката, като намалява контактната площ и концентрира напрежението, докато продуктът влиза в реалния живот – топлина, натоварване, вибрации и време.
Докато ставата започне да се проваля, процесът, който я е създал, отдавна е изчезнал и доказателствата са погребани.
Това забавяне не е случайност на физиката.
Това е причината празнините да избягат от фабриките и да се върнат като проблеми с надеждността.
Празнотата не отслабва спойката равномерно.
Създава дисбаланс – термичен, механичен и евентуално структурен.
Топлината се бори да излезе през фуга с вътрешни кухини.
Напрежението се натрупва в краищата на празнината, вместо да се разпространява естествено през спойката.
При топлинен цикъл тези точки на напрежение стават източник на пукнатини.
Провалът рядко е драматичен.
Изглежда като непостоянно поведение, чувствителни към температурата дефекти или ранна умора в живота, която не подлежи на просто обяснение.
Ето защо повреди, свързани с празнини, често се диагностицират погрешно като проблеми с качеството на компонентите, а не като проблеми с процеса.
Празнотата не отслабва спойката равномерно.
Създава дисбаланс – термичен, механичен и евентуално структурен.
Топлината се бори да излезе през фуга с вътрешни кухини.
Напрежението се натрупва в краищата на празнината, вместо да се разпространява естествено през спойката.
При топлинен цикъл тези точки на напрежение стават източник на пукнатини.
Провалът рядко е драматичен.
Изглежда като непостоянно поведение, чувствителни към температурата дефекти или ранна умора в живота, която не подлежи на просто обяснение.
Ето защо повреди, свързани с празнини, често се диагностицират погрешно като проблеми с качеството на компонентите, а не като проблеми с процеса.
Електрическите тестове могат само да потвърдят, че веригата е свързана, а не дали спойката ще издържи на дългосрочно натоварване.
AOI е изправен пред по-фундаментално ограничение: той просто не може да види вътрешността на пакетите с крайни дъна.
Ето защо много критични дефекти, свързани с BGA, остават невидими само за оптична проверка, както е ясно обяснено в X-ray срещу AOI: кои дефекти са невидими за оптична проверка.
В резултат на това повреди, свързани с празнини, често се диагностицират погрешно като проблеми с качеството на компонентите, а не като проблеми, свързани с процеса.

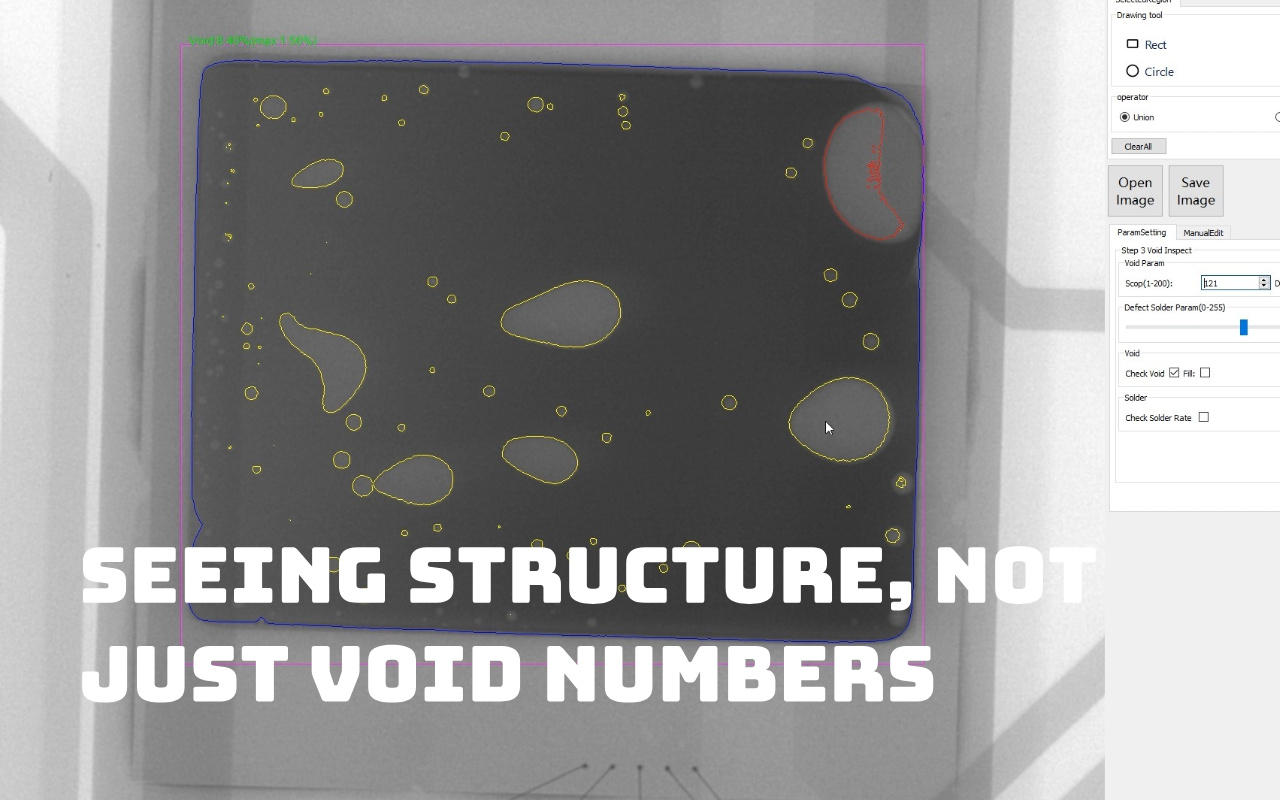

Повечето дискусии за празнини започват и завършват с процент.
Това е удобно, измеримо и често подвеждащо.
Две споени съединения могат да споделят еднакъв процент празноти и да се държат напълно различно в полето.
Празнота, центрирана под топката, пречи на топлинния поток много повече от няколко по-малки празнини близо до краищата.
Разпределението разказва история, която само числата не могат.
Рентгенът не измерва само количеството.
Тя разкрива структура – а структурата определя поведението.
Една единствена голяма празнина действа като дефект в стъкло.
Стресът не се разпространява около него; то се събира.
Множество малки кухини, равномерно разпределени, могат да намалят обема на спойката, но все пак позволяват споделяне на натоварването.
Разликата не е теоретична - тя се проявява в живота на умора и термичната устойчивост.
Без рентген тези две състояния изглеждат идентични с тестовете надолу по веригата.
С рентгеновото лъчение разликата е очевидна и приложима.
Едно рентгеново изображение е снимка.
Поредица от изображения е времева линия.
Когато празното поведение се повтаря в панелите, това сочи към стабилно, но дефектно състояние на процеса.
Когато се отклонява постепенно с течение на времето, това сигнализира за износване, замърсяване или пълзене на параметъра.
Последователността на тенденцията е мястото, където рентгеновите лъчи престават да бъдат проверка и започват да бъдат наблюдение.
Той казва на инженерите не само какво се е случило, но и дали се влошава.
Стандартите определят минималната граница между приемливо и неприемливо.
Те не определят високи постижения, стабилност или марж.
Процес, който живее точно под границата, не е здравословен – той е крехък.
И все пак много фабрики приемат преминаването на IPC критериите като доказателство, че нищо не се нуждае от внимание.
Рентгеновата снимка разкрива колко близо е процесът до този ръб.
Пренебрегването на тази информация е избор, а не ограничение.

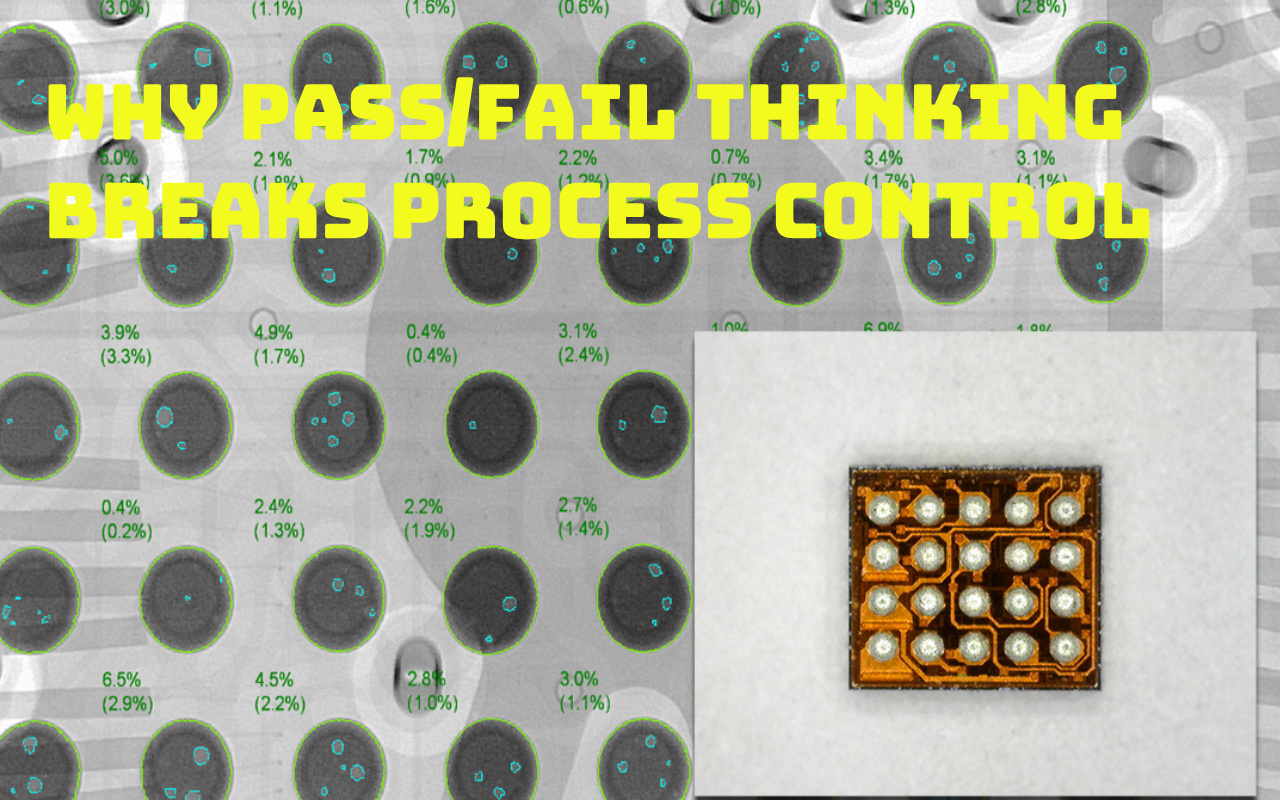

Успешно или неуспешно е просто.
Реалността не е така.
Процесите се движат тихо.
Поставете възрасти. Носене на шаблони. Смяна на профилите.
Нито едно от тях не причинява незабавна повреда, но всички те оставят пръстови отпечатъци вътре в спойката.
Двоичните преценки изтриват тези отпечатъци.
Анализът на тенденциите ги запазва.
Използван правилно, рентгеновите лъчи отговарят на един силен въпрос:
Какво всъщност произвежда процесът?
Когато параметрите се променят, рентгеновата снимка потвърждава дали промяната има значение.
Когато материалите се променят, това показва следствието, а не намерението.
Тази верига за обратна връзка замества аргумента с доказателства.
Превръща контрола на процеса от вяра в наблюдение.
Образуването на празнини често започва преди компонентът да докосне платката.
Непостоянният обем на пастата означава непостоянна наличност на потока.
Лошото освобождаване улавя остатъците там, където трябва да излязат газовете.
Рентгеновите лъчи не диагностицират директно печатането, но разкрива неговия резултат.
Когато празните модели се повтарят, отпечатването често говори през спойката.
Поставянето определя как спойката може да се движи.
Твърде много сила ограничава потока. Твърде малко позволява дисбаланс.
Компланарността на компонентите решава дали колапсът е равномерен или хаотичен.
Тези ефекти са фини, невидими по време на поставяне и неоспорими при рентгенови лъчи.
Ставата помни какво е забравено разположение.
Reflow не създава толкова празнини, колкото разкрива дали по-ранните етапи са подготвили правилно фугата.
Недостатъчното предварително загряване оставя потока неактивен.
Агресивните рампи улавят газовете, преди да е възможно бягството.
Рентгеновата обратна връзка разделя необходимите корекции от суеверието.
Ако празнотата не се промени, причината е другаде.
Преди един процес да бъде подобрен, той първо трябва да бъде разбран.
Много фабрики пропускат тази стъпка и преминават директно към настройка, надявайки се, че следващата промяна ще бъде правилната.
Празната базова линия не е цел. Това е описание на реалността.
Той записва какво произвежда процесът, когато работи нормално, с непокътнати силни страни и недостатъци.
Тази базова линия трябва да включва вариации – добри табла, средни платки и незначителни – тъй като проблемите с надеждността не произтичат от средните стойности.
Без базова линия инженерите нямат отправна точка.
Всяко колебание се чувства спешно, всяко отклонение се чувства подозрително.
С базова линия промяната става измерима и подобрението става умишлено, вместо емоционално.
Едно рентгеново изображение отговаря само на един въпрос: какво се е случило с тази дъска?
Производството обаче не се прави от единични плоскости.
Празнотите стават значими, когато се повтарят, носят или се групират с течение на времето.
Бавната възходяща тенденция често сигнализира за износване на шаблона, стареене на пастата или термичен дисбаланс много преди да се появят повреди.
Тези ранни предупреждения са невидими, ако инженерите гледат само на изолирани резултати.
Мониторингът на тенденциите измества вниманието от вината към поведението.
Той казва на инженерите дали процесът е стабилен, дали се влошава или реагира на намеса.
Това е моментът, в който рентгенът престава да бъде инспекция и започва да се превръща в предвидливост.
Всяка промяна на процеса е претенция: това ще подобри нещата.
Рентгенът е начинът, по който се тества това твърдение.
Без проверка корекциите се натрупват и взаимодействат по непредвидими начини.
Инженерите губят доверие, защото не могат да кажат коя промяна е имала значение и коя не е направила нищо.
Рентгеновата обратна връзка възстановява яснотата, като свързва причината със следствието.
Когато празното поведение не се промени след корекция, съобщението е просто: основната причина е другаде.
Тази честност спестява време, предотвратява прекомерна корекция и защитава стабилността на процеса.
Доказателствата заместват аргументите и прогресът става повторим.

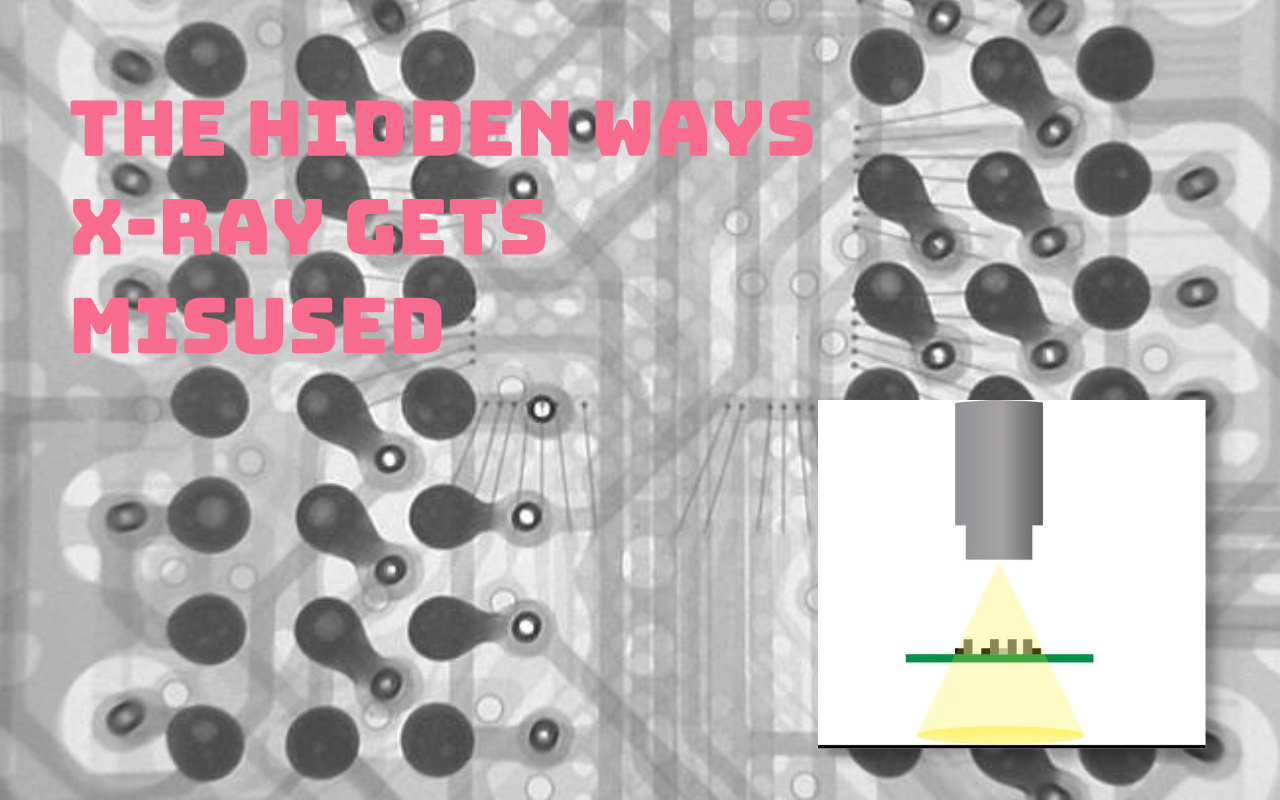

Средните стойности са удобни, защото опростяват сложността.
Те също са опасни по същата причина.
Приемливата средна стойност може да скрие екстремни случаи, при които надеждността започва да се проваля.
Няколко стави с критични празни структури могат да съществуват тихо под успокояващо число.
Това е начинът, по който процесите преминават одити и все още провалят клиентите.
Рентгеновите изображения показват разпределение, а не само величина.
Пренебрегването на тази информация не е техническо ограничение – това е избор.
И рядко е мъдър.
Когато рентгенът се използва само след като се появи проблем, той става исторически запис.
Обяснява какво се е объркало, но е твърде късно, за да го предотвратим.
Докато повреда задейства проверката, материалите може да са се променили, оборудването може да се е променило и условията може вече да не съвпадат.
Анализът на първопричината става спекулативен вместо точен.
Превантивният преглед, дори и при ниска честота, променя тази динамика.
Тя позволява на инженерите да разпознават моделите, преди те да станат инциденти.
Разликата не е в машината, а в това кога се използва.
Данните трябва да изясняват процесите, а не да определят вина.
Когато резултатите от рентгеновото изследване се използват за посочване с пръст, обучението спира.
Операторите коригират поведението си, за да избегнат проверката, вместо да подобрят резултатите.
Инженерите стават предпазливи вместо любопитни.
Процесът става твърд, не по-добър.
Намаляването на празнините изисква откритост.
Рентгеновата снимка трябва да се разглежда като неутрално доказателство - какво е произвел процесът, а не кой се е провалил.
Само тогава подобрението може да бъде устойчиво.

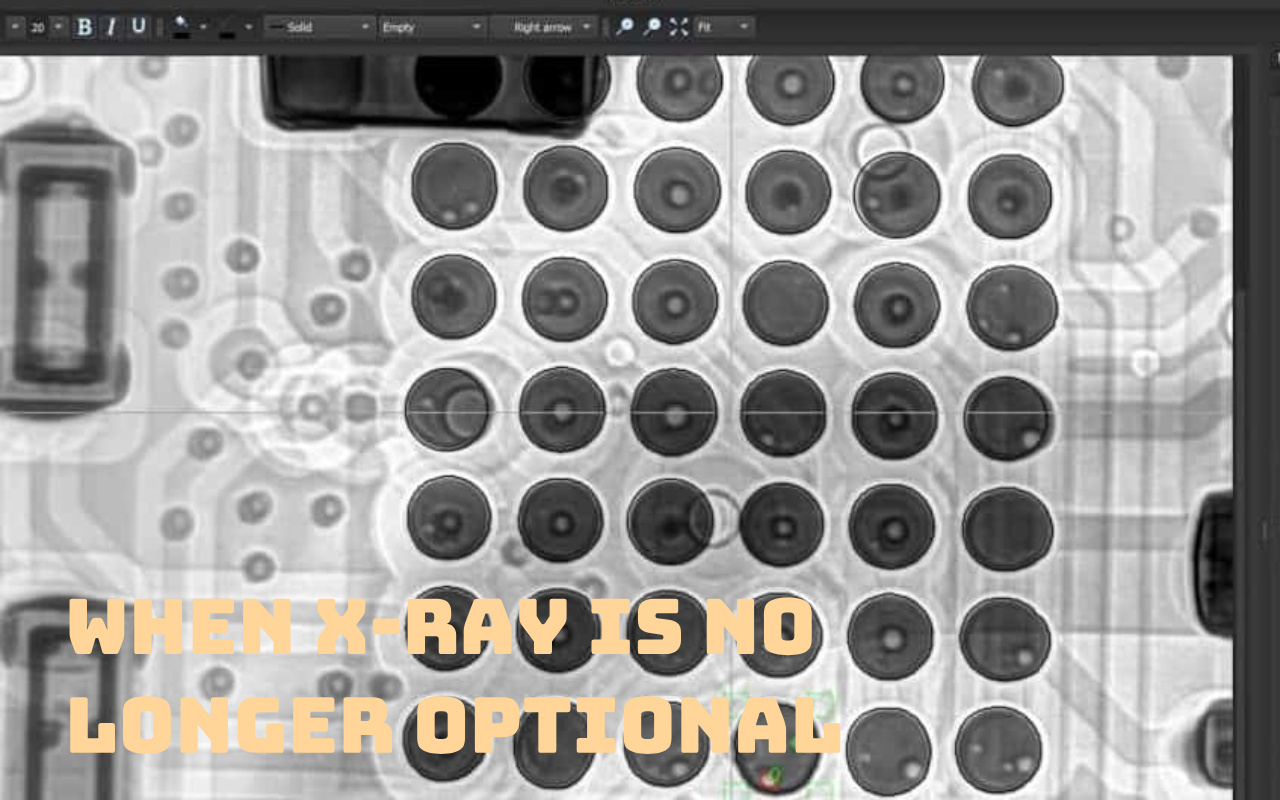

В сглобките с висока мощност спойките са част от термичната система.
Празнините прекъсват топлинния поток също толкова сигурно, колкото и лошите радиатори.
Без рентгенова обратна връзка тези прекъсвания остават невидими, докато производителността не се влоши.
В този момент коригиращото действие вече не е превантивно – то е контрол на щетите.
За термично критични дизайни отгатването не е приемливо.
Рентгеновата обратна връзка осигурява необходимата видимост за контролиране на това, което не се вижда от повърхността.
В тези случаи проверката не е по желание – тя е основополагаща.
Времето не прощава продуктите с дълъг живот.
Малките несъвършенства нарастват при повторение, топлина и вибрации.
Индустриите, които изискват надеждност, разбират това.
Те изискват доказателства не само за съответствие, но и за контрол.
Рентгеновата обратна връзка предоставя това доказателство, като показва поведението на вътрешната става във времето.
Ето защо тези сектори не питат дали е необходим рентген.
Питат как се използва.
Разграничението има значение.
Тъй като дъските стават по-дебели и по-сложни, топлинното поведение става по-малко интуитивно.
Топлината вече не тече равномерно. Изтичането на газ става непредвидимо.
Това, което инженерите възнамеряват по време на преформатирането, често не е това, което всъщност се случва под опаковката.
Рентгеновата снимка разкрива тази разлика между намерението и резултата.
При сложните табла видимостта не е лукс.
Това е единственият начин да замените предположението с разбиране.
Когато рентгеновите данни влязат в SPC, кухините престават да бъдат изненади.
Те се превръщат в тенденции, ограничения и сигнали.
Контролните карти превръщат проверката в мониторинг.
Инженерите вече не чакат да се появят дефекти - те наблюдават развитието на поведението.
Това е разликата между реакцията на провал и управлението на процес.
SPC не взема решения.
Това прави решенията неизбежни.
Рентгеновата снимка сама по себе си показва резултатите, а не причините.
Връзката създава смисъл.
Когато тенденциите за празнота се сравняват с данните за печат, се появяват модели.
Когато са свързани с профили за преформатиране, обясненията стават по-ясни.
Корелацията стеснява пространството за търсене и ускорява корекцията.
Изолираните данни объркват.
Свързаните данни учат.
Стремежът към нулеви празнини често дестабилизира производството.
Всяка малка корекция внася нова несигурност.
Един стабилен процес с предсказуемо поведение на празнотата е много по-ценен от нестабилния, преследващ съвършенството.
Рентгеновата обратна връзка помага да се определи този прозорец на стабилност и да се запази процеса вътре в него.
Надеждността не се постига чрез елиминиране на всяко несъвършенство.
Постига се чрез последователен контрол на онези, които имат значение, във времето.
Рентгеновите лъчи разкриват кухини, но не ги коригират - само систематичната обратна връзка затваря пътищата на образуване.
Преминаване от преминаване/неуспех към управление, базирано на тенденции; съпоставете кухините с печата, поставянето и преформатирането; използвайте мощни инструменти като I.C.T-7900 за бързи и точни данни.
Насочете се към постоянно ниско изпразване като доказателство за овладяване на процеса, особено в приложения с висока надеждност.
IPC стандартите третират >25% кухини във всяка отделна топка като дефект за продукти от клас 3, но това е минимална базова линия. Предистория: Ограничението произтича от проучвания за надеждност, показващи повишен риск над това ниво за термичен и механичен стрес. На практика способните процеси постигат <15% средно, без топка да надвишава 20%. Пример за приложение: В автомобилните силови модули инженерите често затягат до <10% термични топки, за да осигурят разпространение на топлината, проверено чрез ускорено изпитване на живота, което корелира по-ниските кухини с по-дългите цикли до повреда.
Не — известно изпразване е присъщо поради отделянето на газове на потока и физиката на материала. Предистория: Дори оптимизираните пасти с ниска кухина и вакуумно преформатиране оставят следи. Принцип: Празнини се образуват, когато летливите вещества излизат от разтопената спойка; перфектното елиминиране би изисквало запояване без флюс, което е непрактично. Пример: Водещите линии, използващи азот, продължително накисване и паста с ниско съдържание на кухини, рутинно достигат <5% средно, но никога нула; целта е предсказуема, по-скоро уриниране с ниско въздействие, отколкото липса.
Ежедневно или на смяна вземане на проби по време на стабилно производство; 100% за нови партиди или след промени. Предистория: Статистическият контрол на процесите изисква достатъчно проби за откриване на смени рано. Принцип: Наблюдението на тенденциите улавя отклоненията по-бързо от проверките в края на линията. Пример: Линиите с голям обем инспектират първата част и всеки 50-100 дъски, плюс пълните партиди след промяна на профила или материала, като връщат данни в рамките на часове, за да предотвратят брак.
Не – изборът на печат и материали често води до по-големи печалби. Предистория: Void източниците обхващат цялата верига на процеса. Принцип: Продължителното накисване помага за отделянето на газове, но недостатъчният обем на пастата или лошото освобождаване улавят повече газ първоначално. Пример: Едно съоръжение намали кухините от 22% на 8% само чрез оптимизиране на отворите на шаблона и избора на паста; по-нататъшното намаляване до <5% изисква само незначително удължаване на накисването, доказвайки, че корекциите нагоре по веригата често са по-ефективни.
Вградените обработват голям обем преминаване/неуспех и основни измервания; офлайн осигурява по-задълбочена диагностика. Предистория: Съществуват компромиси между скорост и резолюция. Принцип: Вградените системи се интегрират в линии за данни в реално време, но им липсват наклонени/коси изгледи и по-голямо увеличение на офлайн единици, необходими за разпознаване на първопричината. Пример: Производството използва inline за наблюдение на тенденции и предупреждения; инженерството изтегля проби към офлайн станции като I.C.T-7900 за подробно картографиране на празнини и корелационни изследвания.
