В съвременното SMT производство повечето проблеми с качеството не произтичат от поставянето на компонентите или преформатирането. Те започват много по-рано - на етапа на отпечатване на паста за запояване. Дефектите при инспекция на пастата за запояване често са първите видими сигнали, че процесът на SMT излиза извън контрол, дори когато процесите надолу по веригата все още изглеждат стабилни.
Проверката на спояващата паста (SPI) играе уникална роля в SMT линиите , защото е най-ранният напълно количествен контрол на качеството. За разлика от AOI или функционалното тестване, които откриват дефекти, след като стойността вече е добавена към платката, SPI оценява дали основата на процеса на сглобяване е правилна, преди да бъдат поставени компонентите. Когато дефектите при инспекция на пастата за запояване се пренебрегнат или се тълкуват погрешно, производителите често се сблъскват с каскада от проблеми надолу по веригата, като надгробни плочи, недостатъчни споени съединения, свързване на спойки и BGA кухини.
При производството на електроника с висока надеждност SPI вече не се третира като проста стъпка за проверка. Производителите на автомобили, промишленост и EMS все повече използват дефекти при инспекция на паста за запояване като водещи индикатори за производителност, вместо да чакат откази при AOI или функционален тест. Тази промяна отразява по-широко движение към управляван от данни SMT контрол на процеса.
За да разберете напълно защо възникват дефекти при инспекция на паста за запояване – и защо те са толкова критични – важно е първо да разберете как работят машините за проверка на паста за запояване в съвременните SMT производствени линии. Ясното разбиране на принципите на SPI, логиката на измерване и системната интеграция помага да се обясни защо много дефекти възникват на етапа на печат, а не по-късно в процеса.
Тази статия се фокусира върху най-често срещаните дефекти при инспекция на паста за запояване в SMT, обяснява техните първопричини и най-важното предоставя практически методи за отстраняването им в реални производствени среди.
Дефектите при инспекция на паста за запояване се отнасят до отклонения, открити по време на измерване на SPI, които показват неправилно отлагане на паста за запояване върху подложките на PCB. Тези отклонения не се ограничават до очевидни грешки при печат. На практика много дефекти на SPI попадат в допустимите граници, но все още представляват сериозен риск за дългосрочната производителност и надеждност.
Типичните SPI параметри включват обем, височина, площ, отместване и консистенция на формата. Дефект може да бъде отбелязан, когато някой от тези параметри се отклонява от очакваната базова линия или показва необичайна вариация в множество платки. Важно е, че SPI дефектите трябва да се разглеждат като индикатори за процес, а не като обикновени резултати за преминаване или неуспех.
Например, постепенното намаляване на обема на пастата в производствен цикъл може да не задейства веднага аларми за NG. Въпреки това, често сигнализира за запушване на шаблона, влошаване на спойката или нестабилни параметри на печат. Третирането на SPI като статистически и базиран на тенденции инструмент е от съществено значение за ефективния контрол на дефектите.
Процесът на отпечатване на спояваща паста определя количеството и геометрията на спойката, налична за всяка връзка. След като компонентите са поставени и преформатирани, става невъзможно да се добави спойка там, където липсва, или да се премахне спойка, където е излишна, без преработка.
В резултат на това SPI дефектите са сред най-ранните и точни индикатори за загуба на добив. Недостатъчното количество спояваща паста води до слаби фуги или отваряне, прекомерното количество паста увеличава риска от образуване на мостове, а разместването на пастата причинява дефекти, които не са намокрени или са свързани с възглавница – особено при пакети с фина стъпка и BGA.
Както от гледна точка на качеството, така и от гледна точка на разходите, коригирането на проблеми на етап SPI е много по-ефективно от отстраняването на дефекти след преформатиране. Една единствена настройка, управлявана от SPI, може да предотврати десетки дефекти надолу по веригата.
Този раздел очертава най-често срещаните дефекти при инспекция на паста за запояване, като се фокусира върху това как се появяват в SPI данните, защо възникват и какви рискове носят.
Недостатъчното количество спояваща паста е един от най-често срещаните и най-критичните SPI дефекти. В SPI системите обикновено се появява като нисък обем, намалена височина или непълно запълване на блендата.
Често срещаните първопричини включват неправилна дебелина на шаблона, запушени или износени отвори, недостатъчно налягане на чистачката и влошена активност на спояващата паста. Фактори на околната среда като ниска влажност или неправилни условия на съхранение на пастата могат допълнително да влошат проблема.
От гледна точка на SPI, недостатъчната паста често се представя като последователна низходяща тенденция, а не като случайни повреди. Когато не се коригира, това води директно до отворени съединения, слаби спойки и неуспешни функционални тестове.
Излишъкът от спояваща паста може да изглежда по-малко рискован от недостатъчната паста, но често води до по-сериозни дефекти. SPI идентифицира излишната паста чрез увеличен обем и измервания на височина, понякога придружени от изкривени форми на паста.
Излишъкът от спояваща паста обикновено се причинява от големи отвори на шаблона, прекомерен натиск на чистачката или падане на пастата. При дизайни с висока плътност, дори незначителен излишък на обем може значително да увеличи риска от образуване на мостови спойки по време на префлояване.
SPI данните позволяват на инженерите да разграничат локализирания излишък, причинен от дизайна на отвора, и системния излишък, причинен от параметрите на печат – нещо, което само визуалната проверка не може надеждно да постигне.
Отместването на пастата за запояване се получава, когато отлаганията на пастата са неправилно подравнени спрямо подложките на PCB. SPI системите откриват този дефект чрез XY офсет анализ и измервания на центроидното отклонение.
Типичните причини включват неточно подравняване на платката, изместване на шаблона, нестабилно затягане или изкривяване на печатна платка. В приложения с фина стъпка и микро-BGA, дори малки отмествания могат да доведат до неравномерно свиване на спойката или недостатъчно овлажняване.
SPI е особено ценен тук, защото може да разграничи истинското разминаване от визуалните илюзии, които може да изглеждат приемливи за операторите в цеха.
Дефектите от размазване и деформация на формата често се подценяват, защото не винаги задействат аларми, базирани на обема. SPI системите откриват тези проблеми, като анализират геометрията на пастата, дефинирането на ръбовете и разпределението на височината.
Честите причини включват неправилен ъгъл на чистачката, прекомерна скорост на печат, лоша реология на пастата или замърсени шаблони. Тези дефекти често водят до непостоянно намокряне на спойка и непредсказуемо разпространение на спойка по време на претопяване.
Много дефекти при инспекция на спояваща паста е трудно да се преценят на око. Депозитът може да изглежда визуално приемлив, но все още да е извън границите на стабилния процес, когато се измерва количествено.
Ето защо SPI алармите понякога се отхвърлят като „твърде чувствителни“. В действителност SPI не открива дефекти по-рано, защото е по-строг – той ги открива по-рано, защото измерва това, което човешкото око не може. Разбирането на тази разлика е от решаващо значение за ефективното приемане на SPI.

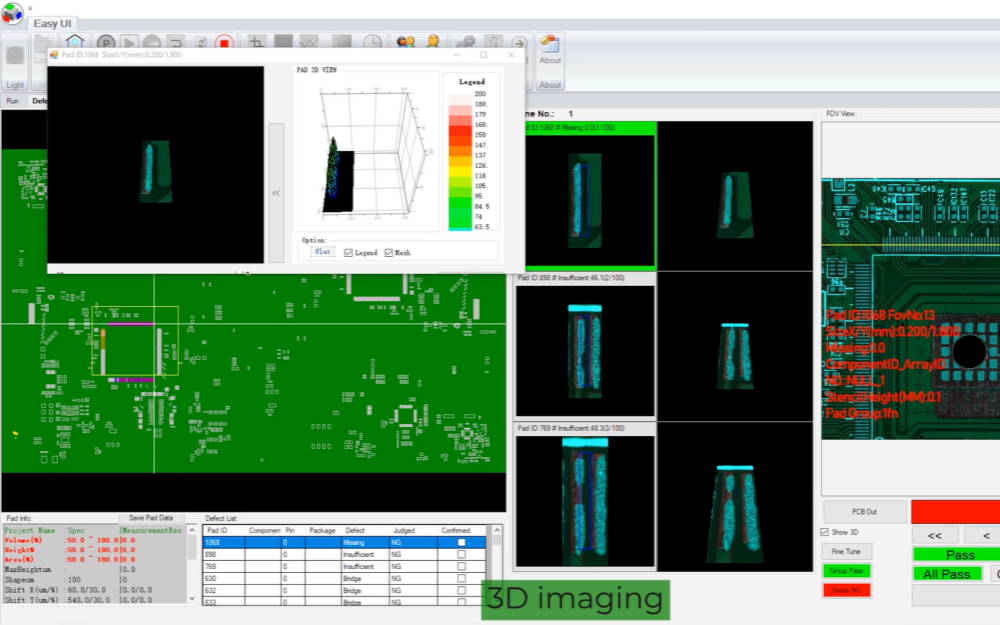

Дизайнът на шаблона има пряко и измеримо въздействие върху ефективността на преноса на паста за запояване. Размерът на отвора, формата, покритието на стените и съотношението на площта влияят на това колко последователно се освобождава пастата.
Лошият дизайн на шаблона често води до систематични дефекти на SPI, като нисък обем или голяма вариация между подложките. SPI данните осигуряват обективна обратна връзка, която помага на инженерите да валидират дизайна на шаблона, преди дефектите да се разпространят в масовото производство.
Свойствата на пастата за запояване като вискозитет, съдържание на метал и активност на потока играят основна роля в ефективността на печата. Неправилната температура на съхранение, недостатъчното време за загряване или прекалено дългото отворено време често водят до дефекти на SPI.
Проблемите, свързани с материалите, често се появяват в SPI като повишена вариация, а не като внезапни повреди. Без SPI анализ на тенденциите, тези проблеми често се диагностицират погрешно като проблеми с оборудването.
Ключовите параметри за печат включват натиск върху чистачката, скорост на печат, скорост на разделяне и разстояние на откъсване. Всеки параметър влияе по различен начин на отлагането на пастата.
SPI позволява на инженерите да оптимизират тези параметри на базата на количествени данни, а не на метода проба-грешка. Когато корекциите се ръководят от тенденциите на SPI, нивата на дефекти намаляват значително и стабилността на процеса се подобрява.

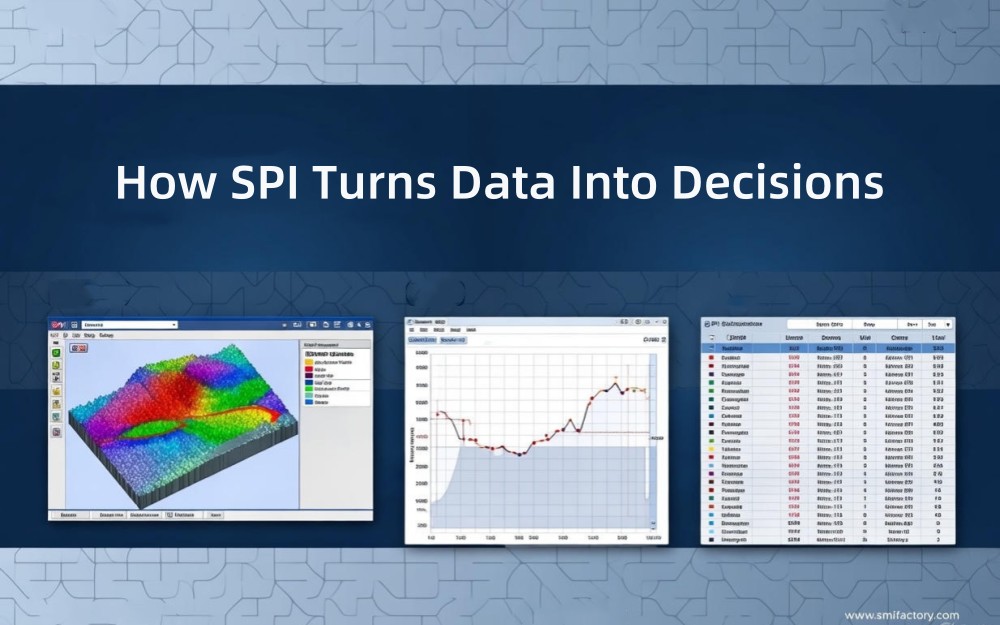

Съвременните SPI системи използват технология за 3D измерване, за да оценят обема, височината и площта на пастата за спояване. Обемът обикновено е най-критичният показател, защото корелира директно с образуването на спойка.
Измерванията на височина и площ осигуряват допълнителна представа за разпределението на пастата и консистенцията на формата. Заедно тези показатели формират пълна картина на качеството на пастата, което не може да бъде постигнато чрез 2D проверка.
Не всяка SPI аларма представлява истински проблем в процеса. Фалшивите обаждания често са резултат от неправилна базова настройка, непоследователни референтни платки или настройки на толеранс, които са твърде агресивни за действителните възможности на процеса.
Разбирането на процеса на инспекция на SPI в SMT линиите е от съществено значение за разграничаването на реалните дефекти от шума при измерване. Структурирана настройка на SPI — обхващаща валидиране на златна дъска, дефиниране на базова линия и базирано на SPC наблюдение на тенденции — гарантира, че SPI функционира като надежден инструмент за контрол на процеса, а не като източник на ненужни аларми.
Една често срещана грешка е третирането на SPI като система за лов на дефекти вместо механизъм за изграждане на базова линия. Стабилните SMT линии не се определят от липсата на аларми, а от последователно разпределение на данни и предвидимо поведение на процеса.

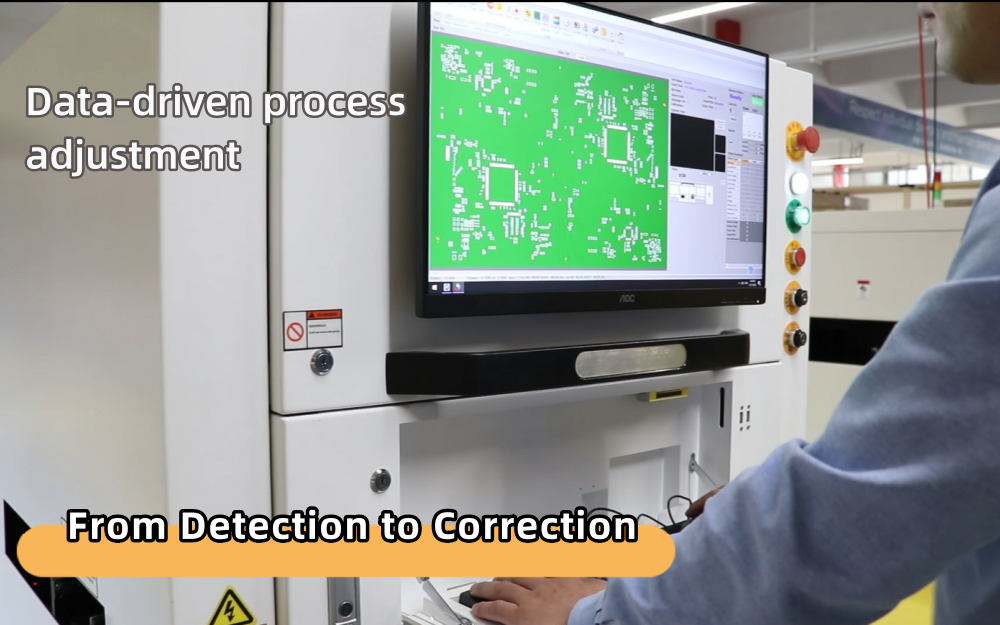

Коригирането на SPI дефекти започва с контролирани, управлявани от данни корекции на процеса. Промените в налягането на чистачката, скоростта на печат или параметрите на разделяне трябва да се ръководят от SPI тенденции, а не от изолирани аларми.
Постепенните корекции, последвани от незабавна проверка на SPI, позволяват на инженерите да потвърдят подобренията, преди дефектите да се разпространят надолу по веригата.
Стабилността на оборудването е от съществено значение за точни резултати от SPI. Точността на подравняване на принтера, повтаряемостта на монтирането на шаблона и SPI калибрирането влияят върху надеждността на инспекцията.
Редовното калибриране и превантивната поддръжка гарантират, че SPI данните отразяват истинските условия на процеса, а не дрейфа на оборудването.
Превантивните стратегии включват рутинно почистване на шаблони, контролирано боравене с паста за запояване и непрекъснат мониторинг на SPI тенденцията. Когато SPI е интегриран в планирането на превантивната поддръжка, повторната поява на дефекти намалява значително.
SPI данните могат да бъдат съпоставени с AOI и рентгенови резултати, за да се създадат прогнозни качествени модели. Например постоянният нисък обем на пастата върху BGA подложките често корелира с изпразване или дефекти на главата във възглавницата, открити след преформатиране.
В усъвършенстваните SMT линии SPI обратната връзка се използва за задействане на коригиращи действия или превантивна поддръжка, преди да се появят дефекти надолу по веригата. Този подход на затворен цикъл трансформира SPI от инструмент за пасивен контрол в система за активен контрол на процеса.
В множество SMT производствени среди, производителите са постигнали измерими подобрения на добивите чрез преструктуриране на тяхната SPI стратегия. Чрез оптимизиране на разположението на SPI, прецизиране на параметрите и обучение на операторите да интерпретират данните правилно, нивата на дефекти бяха намалени без увеличаване на времето за проверка.
Тези случаи показват, че ефективността на SPI зависи повече от системната интеграция и разбирането на процеса, отколкото от спецификациите на отделната машина.

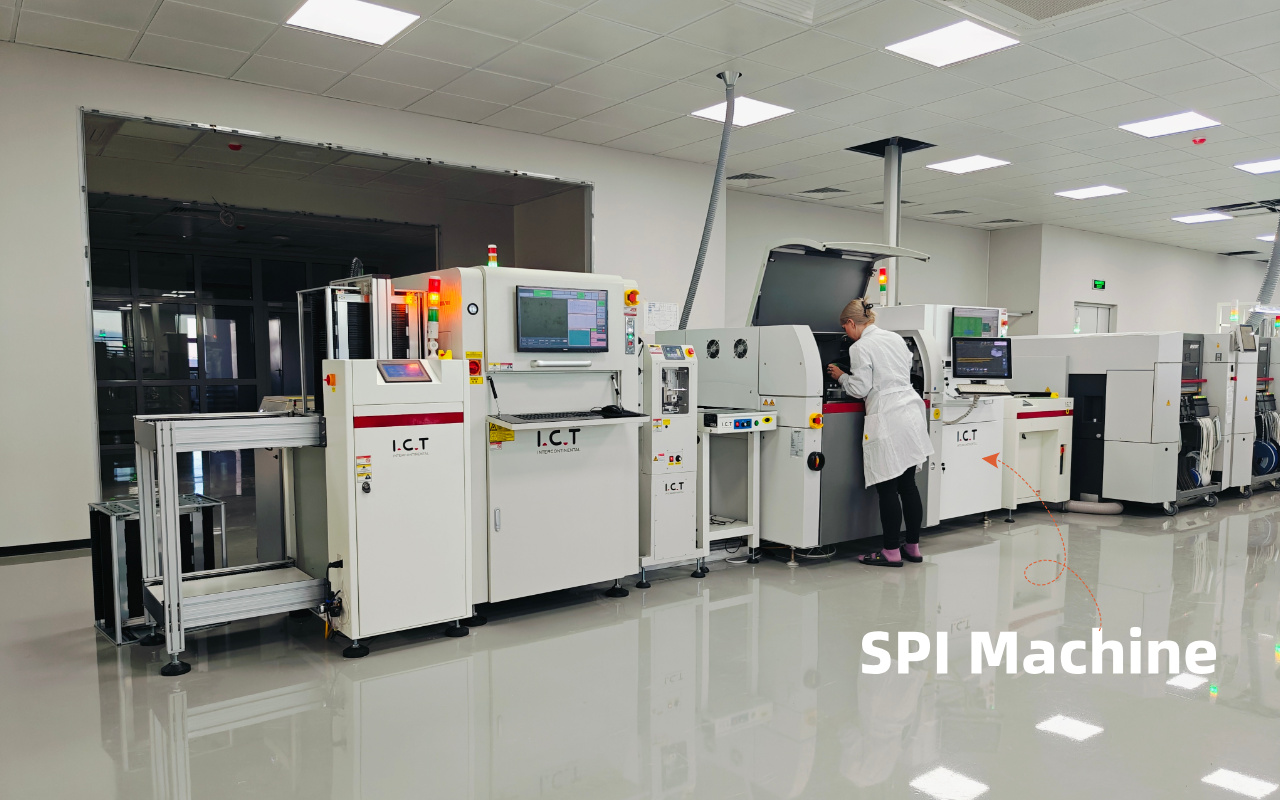

Местоположението на SPI в SMT линията определя кои дефекти могат да бъдат открити рано и коригирани ефективно. Правилното поставяне на SPI минимизира преработката и подобрява цялостната стабилност на процеса.
Производството с голям микс и малък обем изисква гъвкаво програмиране на SPI, докато линиите с голям обем и автомобилните линии дават приоритет на стабилността и последователността на данните. Изборът на възможност за SPI въз основа на производствените изисквания е от съществено значение за дългосрочен успех.
Контролирането на дефектите при инспекция на паста за запояване не означава добавяне на повече стъпки за инспекция – става въпрос за проектиране на SMT линията, така че дефектите да бъдат предотвратени, открити рано и коригирани систематично.
I.C.T подхожда към SPI от гледна точка на пълна SMT линия, вместо да го третира като самостоятелна машина. По време на планирането на SMT линия I.C.T оценява типа на продукта, плътността на компонентите, производствения обем и целите за качество, за да определи как SPI трябва да взаимодейства с принтери, машини за поставяне и системи за инспекция надолу по веригата.
Освен избора на оборудване, I.C.T поддържа клиенти с настройка на процеса, дефиниране на SPI параметри и обучение на оператори. Това гарантира, че SPI данните се интерпретират правилно и се използват за оптимизиране на процеса, вместо генериране на ненужни фалшиви повиквания.
Като помага на производителите да третират SPI като инструмент за вземане на решения, а не като обикновен контролен портал, I.C.T позволява на клиентите да трансформират дефектите при инспекция на паста за запояване в реални прозрения, които подобряват цялостната стабилност на SMT линията.
Дефектите при инспекция на паста за запояване не са просто резултати от инспекция – те са ранни предупреждения за нестабилност на процеса. Когато бъде правилно разбран и управляван, SPI се превръща в един от най-мощните инструменти за подобряване на добива и надеждността в SMT производството.
Чрез фокусиране върху първопричините, използване на SPI обратна връзка и интегриране на проверката в стратегия за качество със затворен цикъл, производителите могат да преминат от реактивна корекция на дефекти към проактивен контрол на процеса. За производителите, които търсят стабилно и мащабируемо производство на SMT, контролирането на дефектите при инспекция на спояващата паста е една от най-ефективните отправни точки.
1. Кой е най-честият дефект при инспекция на спояваща паста?
Недостатъчното количество спояваща паста е най-често наблюдаваният SPI дефект и водеща причина за отворени споени съединения.
2. Може ли SPI да елиминира напълно дефектите при запояване?
SPI не може да елиминира дефектите сам, но значително намалява процента на дефекти, когато се използва като част от процес със затворен цикъл.
3. Колко често трябва да се преглеждат SPI параметрите?
Параметрите на SPI трябва да се преразглеждат винаги, когато материалите, дизайнът или условията на околната среда се променят.
4. Необходим ли е SPI за SMT производство в малък обем?
да Дори при производство в малък обем, SPI предоставя ценна представа за стабилността на процеса и помага за предотвратяване на скъпи преработки.
