В много проекти за производство на силова електроника решението за SMT линия получава само един реален шанс да бъде правилно. Последствията от грешна конфигурация често не се появяват веднага. Вместо това, те се появяват тихо месеци или дори години по-късно - чрез намаляващ добив, нестабилно качество на спойка, повишена преработка и нарастваща възвръщаемост на полето.
Ето защо изборът на SMT производствена линия за силова електроника PCBA е фундаментално различен от избора на линия за потребителска електроника или комуникационни продукти.
При производството на силова електроника целта не е постигане на най-висока скорост на поставяне или най-ниска първоначална инвестиция. Истинската цел е да се изгради производствена система, която може да работи стабилно при термичен стрес, да обработва тежки и високомощни компоненти и да поддържа постоянно качество през дълъг жизнен цикъл на продукта.
PCBA за силова електроника се използват широко в промишлени захранвания, системи за съхранение на енергия, моторни задвижвания, оборудване за зареждане на EV, инвертори за възобновяема енергия и индустриална автоматизация. Тези продукти обикновено включват дебели печатни платки, големи медни площи, високотокови пътища и захранващи устройства като MOSFET, IGBT, трансформатори и големи електролитни кондензатори. Всяка слабост в качеството на запояване, термичния контрол или механичната стабилност може да доведе до ранни повреди, рискове за безопасността или скъпо връщане на полето.
За производителите, инженерите и екипите за доставки изборът на грешна SMT линия често води до скрити дългосрочни разходи: чести преработки, нестабилни добиви, отклонение на процеса или дори принудителен редизайн на линия, когато производството се мащабира. Тази статия предоставя практическа, ориентирана към вземане на решения рамка за избор на SMT линия специално за силова електроника PCBA, като се фокусира върху надеждността, скалируемостта и общата производителност през жизнения цикъл, а не върху краткосрочните показатели.

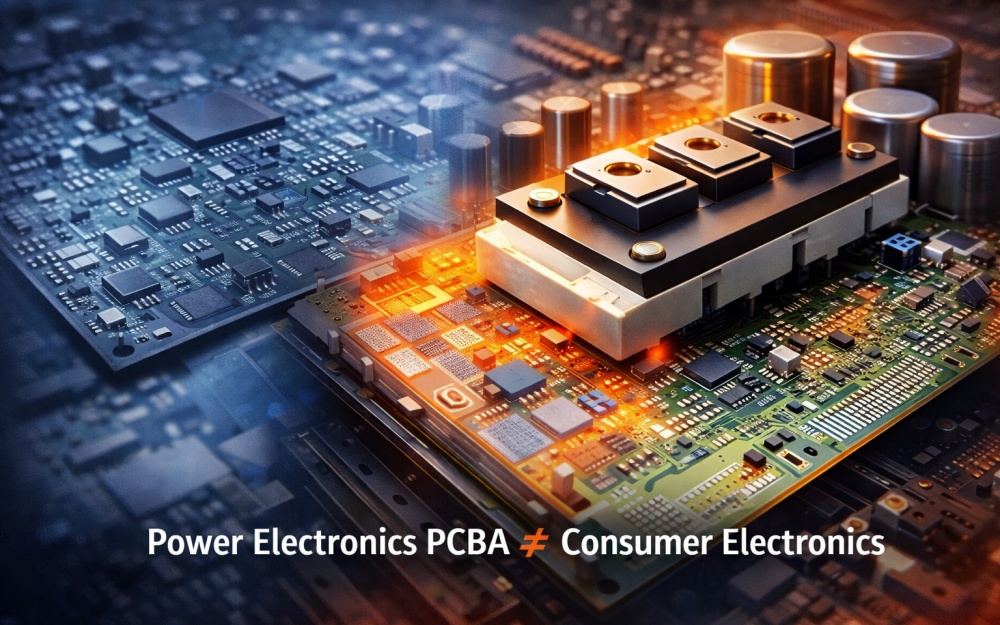

Преди да обсъдим избора на оборудване, важно е да разберем защо силовата електроника PCBA поставя по-високи изисквания към SMT производствените линии, отколкото типичните електронни продукти.
Платките за силова електроника обикновено използват PCB с дебелина 2,0–3,2 mm или повече, често комбинирани с тежки медни слоеве. Тези характеристики значително влияят на преноса на топлина по време на запояване с претопяване. В сравнение с тънките потребителски печатни платки, дебелите платки се нагряват по-бавно и се охлаждат по-неравномерно, увеличавайки риска от недостатъчно овлажняване на спойка, студени съединения или прекомерни термични градиенти.
За разлика от мобилните продукти или IoT продуктите, доминирани от малки компоненти на чипове, PCBA за силова електроника включват големи пакети като DPAK, устройства от серия TO, захранващи модули, трансформатори и високи кондензатори. Тези компоненти въвеждат предизвикателства при стабилността при избор и поставяне, избор на дюза, точност на поставяне и движение след поставяне преди втвърдяването на спойката.
Продуктите на силовата електроника често са проектирани за непрекъсната работа в продължение на 5–10 години или повече. Това означава, че надеждността на спойката, устойчивостта на термични цикли и дългосрочната последователност на процеса са много по-критични от краткосрочната производителност. Маргинален SMT процес, който изглежда приемлив по време на първоначалното производство, може да се превърне в сериозен проблем с течение на времето.
Много PCBA за силова електроника изискват комбинация от SMT и през дупка (THT) процеси. Големи трансформатори, силнотокови конектори и механични компоненти често се инсталират след SMT reflow, което прави ранното планиране на линията и интегрирането на процеси от съществено значение.
Основен извод за SMT на силовата електроника:
SMT на силовата електроника не е скорост. Става въпрос за стабилност на процеса, термичен контрол и дългосрочна надеждност. Ето защо проектирането на процеси на системно ниво е по-важно от спецификациите на отделните машини.
Една от най-честите грешки при избора на SMT линия е изборът на оборудване въз основа само на максимална номинална скорост, вместо на реални производствени нужди.
За научноизследователски и развойни центрове, стартиращи фирми или производители, произвеждащи персонализирани продукти за силова електроника в малки партиди, гъвкавостта е по-важна от нивото на автоматизация. Честите промени на продукта, ръчните намеси и инженерните корекции са нормални.
Препоръчителни характеристики:
Полуавтоматична или модулна SMT линия
Лесно превключване и настройка на програми
Силна инженерна достъпност
По-ниски капиталови инвестиции с ясни пътища за надграждане
Този тип конфигурация поддържа бърза итерация, без да заключва производителя в извънгабаритно оборудване, което остава недостатъчно използвано.
Много производители на силова електроника работят предимно в диапазони със среден обем, като индустриални захранвания или контролни платки за съхранение на енергия. В този сценарий стабилността, последователността на добивите и предвидимият резултат имат много повече значение от максималната скорост на поставяне.
Препоръчителни характеристики:
Напълно автоматична вградена SMT линия
Балансирана скорост и точност на поставяне
Стабилна топлинна производителност на преформатиране
Вградена инспекция за контрол на процеса
Производителите, които навлизат в бързоразвиващи се сектори като EV инфраструктура или възобновяема енергия, трябва да планират бъдещо разширяване. Изборът на SMT линия без мащабируемост често води до скъпоструващи промени в дизайна и прекъсвания на производството по-късно.
Препоръчителни характеристики:
Модулен дизайн на линията
Запазено място за AOI, рентгенови и буферни станции
Стандартизирани механични и софтуерни интерфейси
Съвместимост на данни за интеграция на ниво линия
Ключов извод за SMT на силовата електроника:
Капацитетът на SMT трябва да съответства на реалните производствени етапи, а не на оптимистичните прогнози. Това е мястото, където линейното планиране на ниво решение осигурява много повече стойност от закупуването на машини поотделно.

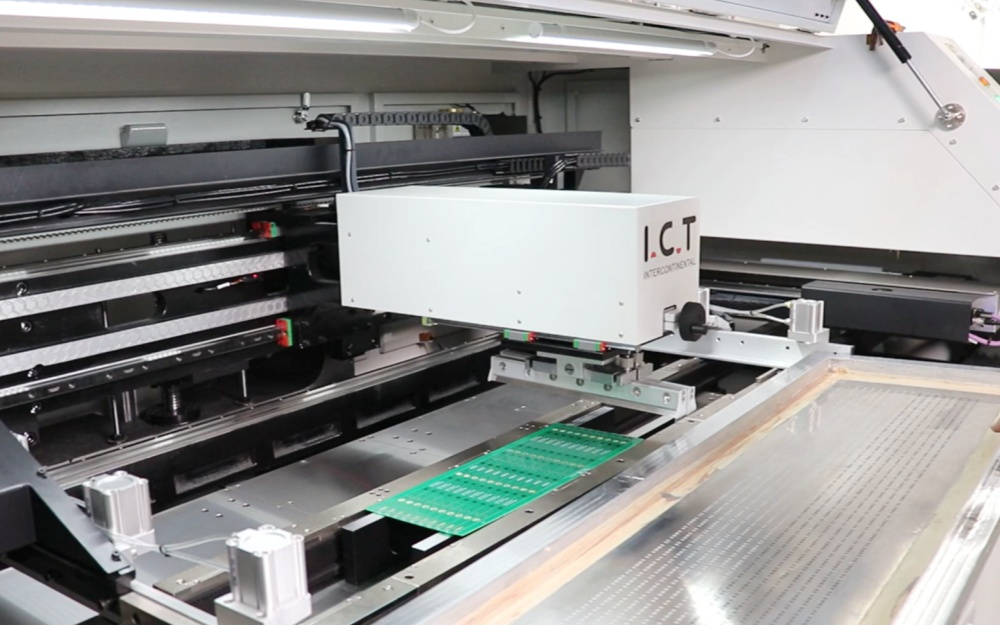

В силовата електроника SMT печатането с паста за спояване има непропорционално въздействие върху надеждността на крайния продукт. Големите подложки, дебелите дъски и високата топлинна маса усилват всяко несъответствие, въведено на този етап.
Дебелите печатни платки изискват здрави и гъвкави поддържащи системи по време на печат. Недостатъчната опора може да доведе до деформация на дъската, неравномерно нанасяне на паста и несъответствие между шаблона и подложките.
Основни съображения:
Твърда платформа за принтер
Гъвкави и регулируеми опорни щифтове за PCB
Стабилно захващане и подравняване на шаблона
Захранващите устройства често използват големи подложки за запояване, които са силно чувствителни към промени в обема на пастата. Прекомерното количество паста увеличава риска от уриниране, докато недостатъчното количество паста намалява здравината на ставата. Стабилният и повтарящ се печатен процес е един от най-ефективните начини за намаляване на дефектите надолу по веригата и преработката.
Основен извод за силовата електроника SMT:
Стабилността на печат е много по-важна от скоростта на печат.

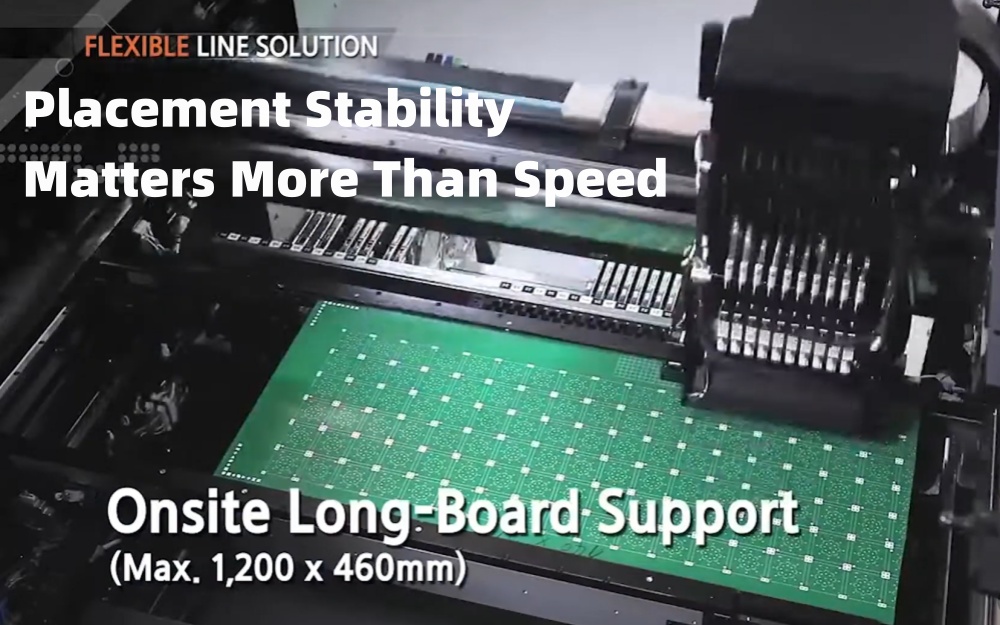

Машините за избиране и поставяне за силова електроника PCBA трябва да дават приоритет на стабилността на поставяне и способността за работа с компоненти, а не на максималния брой компоненти на час.
Системата за поставяне трябва да поддържа:
Дюзи с голямо натоварване
Стабилно приемане на нередовни пакети
Контролирана сила на поставяне
Минимални вибрации по време на движение
PCBA за силова електроника често комбинират компоненти с фина стъпка с устройства с голяма мощност. Системата за поставяне трябва да се справи с това разнообразие без чести ръчни настройки или компромиси в процеса.
Гъвкавите конфигурации на захранващото устройство и интуитивното програмиране значително намаляват инженерното натоварване и риска от грешки при настройката.
Ключов извод за силовата електроника SMT:
Малко по-бавният, но по-стабилен процес на поставяне почти винаги осигурява по-висока дългосрочна печалба.

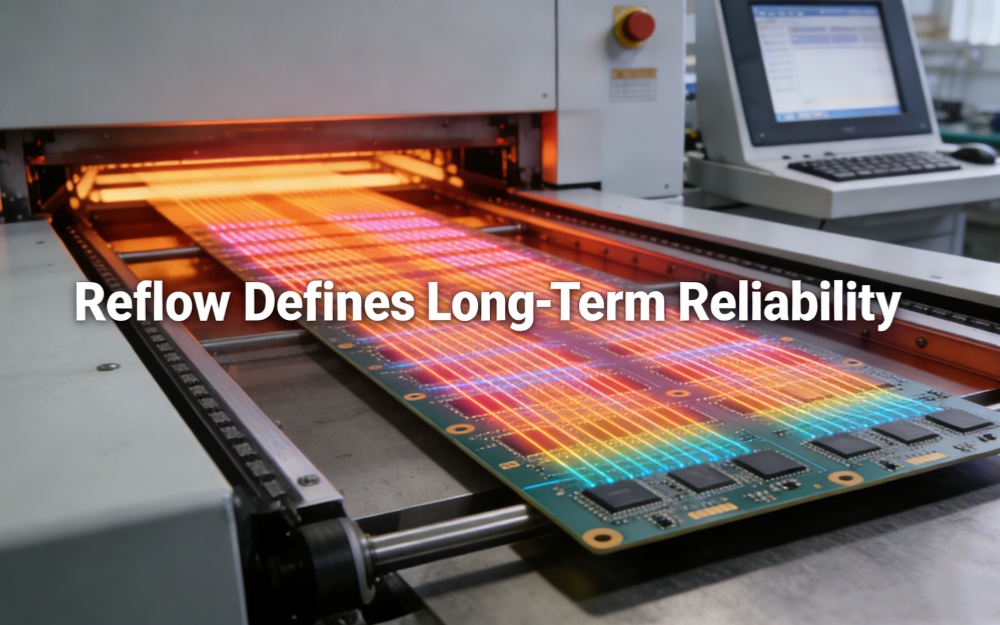

В силовата електроника SMT, запояването чрез препълване често е единственият най-подценяван рисков фактор по време на планирането на линията.
Линиите може да преминат първоначалните тестове за приемане, но по-късно да страдат от нестабилни нива на празнини или непостоянно качество на спойка. В много случаи основната причина не са материали или компоненти, а недостатъчен термичен марж в дизайна на процеса на преформатиране.
Дебелите дъски и големите компоненти изискват силен и равномерен топлопренос.
Основни изисквания:
Множество нагревателни зони
Силна способност за термична компенсация
Стабилен дизайн на въздушния поток
Повтарящ се контрол на температурата при дълги производствени серии
Прецизното и повторяемо температурно профилиране гарантира, че спойките отговарят на изискванията за надеждност в различни дизайни на платки и производствени партиди.
За високомощни споени съединения окисляването и кухините значително влияят на топлопроводимостта и електрическите характеристики. Оптимизирани термични профили и, когато е необходимо, контролирани атмосфери помагат за смекчаване на тези рискове.
Ключов извод за силовата електроника SMT:
Производителността на Reflow до голяма степен определя дългосрочната надеждност на продукта.

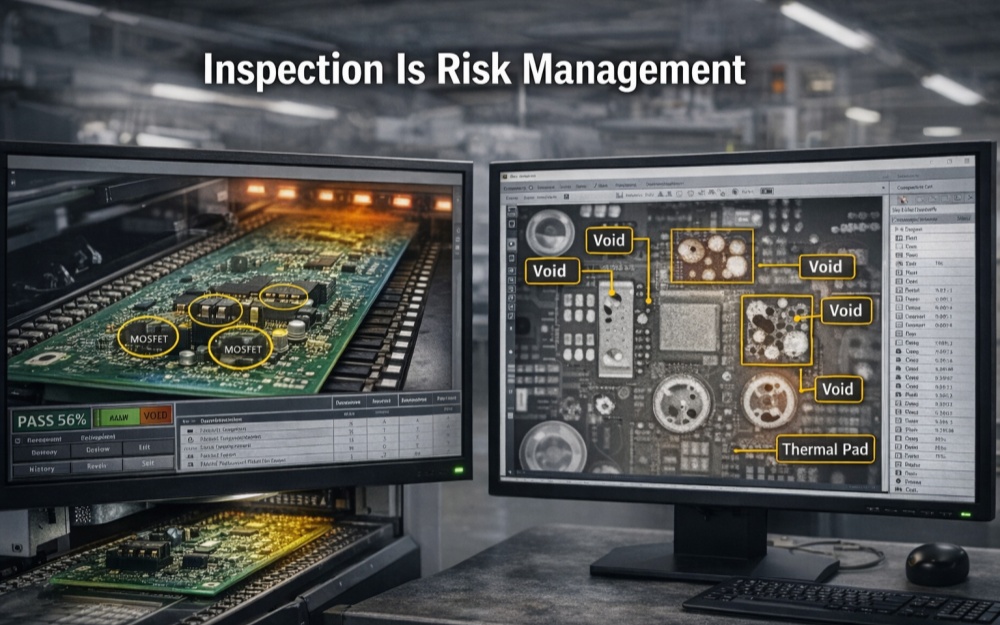

Инспекцията не е задължителна при SMT на силовата електроника – тя е инструмент за управление на риска.
SPI открива проблеми с печата, преди те да се разпространят през цялата линия, като значително намалява преработката и брака.
AOI идентифицира грешки при поставянето, проблеми с полярността и видими дефекти на спойка. За силовата електроника стратегията за инспекция трябва да се съсредоточи върху зони с висок риск, а не просто да се стреми към пълно покритие.
Рентгеновото изследване е особено ценно за откриване на кухини и скрити дефекти на спойка в захранващи устройства и големи термични подложки.
Ключови изводи за силовата електроника SMT:
Оборудването за инспекция трябва да се постави там, където осигурява най-голямо намаляване на риска.

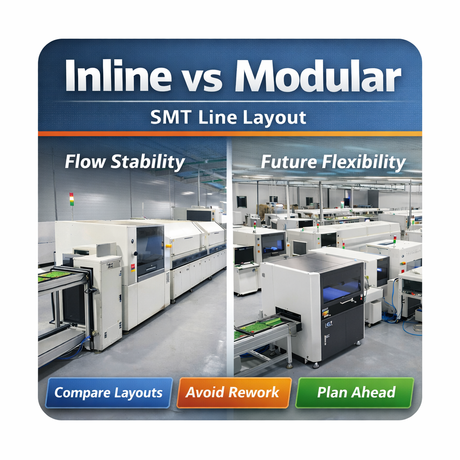

Решенията за оформлението на линията често имат по-голямо дългосрочно въздействие от отделните марки оборудване.
Една добре проектирана SMT линия за силова електроника трябва да позволява:
Лесен достъп за поддръжка
Буфериране на процеса
Бъдещи инспекции или добавки към процеса
Ранното планиране на THT процеси след SMT избягва по-късно затруднения и неефективен материален поток.
Ключов извод за силовата електроника SMT:
Добре планираното оформление защитава дългосрочната производствена стабилност и гъвкавостта на надстройката.

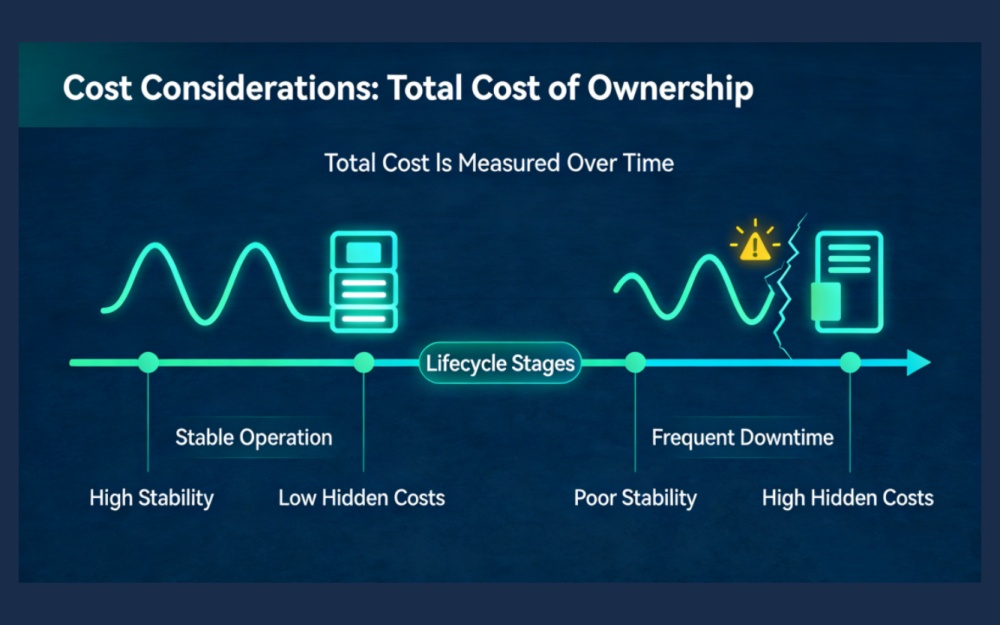

Оценяването на SMT линиите само въз основа на покупната цена често води до по-високи дългосрочни разходи.
TCO трябва да включва:
Поддръжка и резервни части
Консумация на енергия
Обучение и инженерна поддръжка
Стабилност на добива във времето
Модулните и мащабируеми дизайни защитават инвестициите, като позволяват постепенни надстройки вместо пълна подмяна на линията.
Ключов извод за силовата електроника SMT:
Най-икономичната SMT линия е тази, която остава производителна и стабилна през целия си жизнен цикъл.
Дори най-доброто оборудване може да се повреди, ако поддръжката на доставчика е недостатъчна.
Основни критерии за оценка:
Опит с приложения на силова електроника
Наличие на техническа поддръжка и обучение
Доказани процеси на монтаж и въвеждане в експлоатация
Ясна структура за отговор на услугата
Ключови изводи за силова електроника SMT:
Възможностите на доставчика са толкова важни, колкото и възможностите на машината за сложни приложения с висока надеждност.

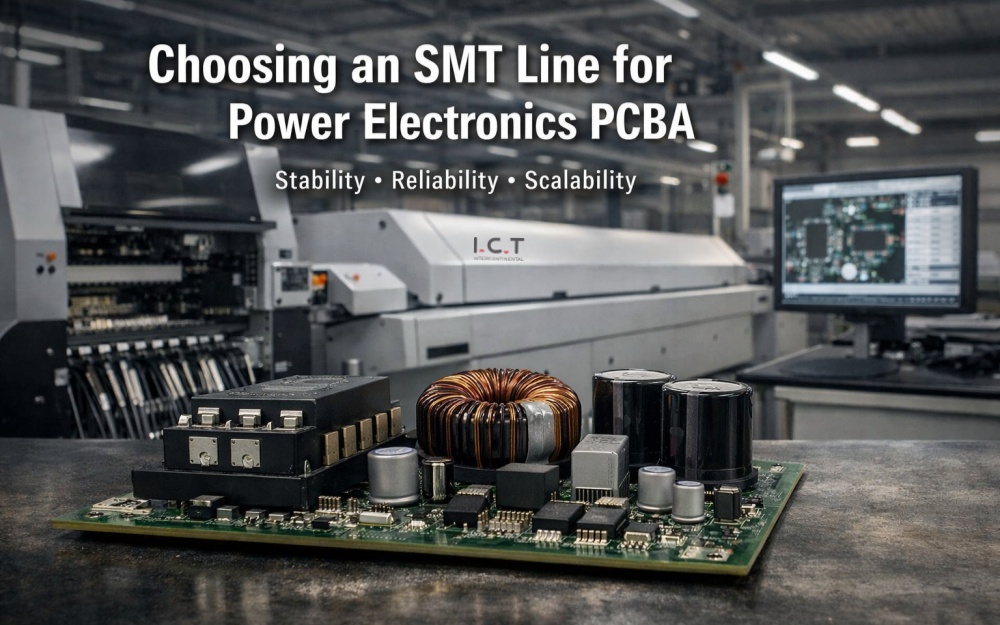

Изборът на SMT линия за силова електроника PCBA не е проста покупка на оборудване. Това е стратегическо производствено решение, което засяга надеждността на продукта, оперативната стабилност и бъдещата мащабируемост.
За повечето производители истинското предизвикателство не е закупуването на машини, а превръщането на продуктовите характеристики – като топлинна маса, комбинация от компоненти и цели за надеждност – в стабилна, мащабируема производствена система.
Добре проектираната силова електроника SMT линия не преследва максимална скорост. Той осигурява постоянна производителност при взискателни условия, година след година.
Преди финализирането на каквато и да е инвестиция, провеждането на структуриран технически преглед – обхващащ термичното поведение на продукта, комбинацията от компоненти и дългосрочните ограничения на разширяването – може значително да намали оперативния риск и да защити качеството на продукта през целия жизнен цикъл.
В някои случаи е възможна частична адаптация, но рядко е оптимална. SMT линиите за потребителска електроника обикновено са оптимизирани за тънки платки, малки компоненти и висока скорост на поставяне. PCBA за силова електроника въвеждат по-дебели платки, по-висока топлинна маса и по-тежки компоненти, които често надвишават механичните и термичните граници на линиите, фокусирани върху потребителите. Адаптирането на такива линии може да доведе до нестабилни процеси и по-висок дългосрочен риск.
Съображенията за преформатиране трябва да бъдат включени на най-ранния етап на планиране. Дебелината на платката, теглото на медта, топлинната маса на компонента и целите за надеждност на спойката пряко влияят върху избора на пещ за претопяване и оформлението на линията. Третирането на преформуването като детайл надолу по веригата често води до недостатъчен термичен запас, който е трудно да се коригира по-късно.
Не винаги. Докато азотното или вакуумното преливане могат да намалят окисляването и образуването на празнини за определени приложения с висока мощност, много PCBA за силова електроника могат да постигнат приемлива надеждност с добре проектирани профили за въздушно преливане. Решението трябва да се основава на размера на термичната подложка, толеранса на кухини и изискванията за надеждност, а не на предположенията по подразбиране.
Инспекцията трябва да се ръководи от риска, а не от покритието. Споените с висок риск - като захранващи устройства, термични подложки и високотокови пътеки - се възползват най-много от по-задълбочена проверка, включително рентгенова снимка, когато е необходимо. Прилагането на максимална проверка на всеки компонент често увеличава времето на цикъла без пропорционално намаляване на риска.
Общите индикатори включват непоследователни нива на кухини, чувствителност към малки промени в профила, колебания на добивите през смените и дефекти на спойката, които се появяват след продължително производство, а не по време на първоначалните изпитания. Тези симптоми често сочат към маргинален капацитет за пренареждане или ограничения на въздушния поток.
Проследимостта на данните става все по-важна, тъй като продуктите на силова електроника преминават към регулирани или критични за безопасността приложения. Записването на ключови параметри на процеса - като качество на печат, точност на поставяне и профили на преформатиране - помага да се идентифицират първопричините при възникване на проблеми и поддържа дългосрочен контрол на процесите и одити на клиенти.
да Дори когато текущите обеми са стабилни, портфолиото от продукти за силова електроника често се развива към по-висока плътност на мощността или по-строги изисквания за надеждност. Запазването на физическо пространство и системна съвместимост за бъдеща проверка, буфериране или надстройки на процеси значително намалява риска от смущения и реинвестиране.
