Изборът на SMT производствена линия за производство на LED осветление не е просто закупуване на оборудване – това е дългосрочно производствено решение, което пряко влияе върху надеждността на продукта, консистенцията на светлината и оперативните разходи.
Много производители на светодиоди първоначално приемат, че сглобяването на печатни платки на светодиоди е по-просто от потребителската електроника поради относително малкото разнообразие от компоненти. В действителност LED осветлението въвежда уникален набор от предизвикателства: дълги и тънки печатни платки, строги термични изисквания, чувствителност към консистенция на запояване и високи очаквания за дългосрочна стабилност. Лошо конфигурирана SMT линия може да работи приемливо в началото на производството, но постепенно да доведе до отклонение на цвета, преждевременно затихване на светлината или нарастващи нива на преработване след месеци работа.
Тази статия предоставя практично, инженерно ориентирано ръководство за избор на правилната SMT производствена линия за производство на LED осветление – фокусирано върху стабилността, последователността, мащабируемостта и контрола на разходите, а не само върху основната скорост.
За производителите, които планират дългосрочен растеж, изборът на правилната конфигурация на LED SMT производствена линия не е свързан само с настоящите цели за производство, но и с осигуряването на стабилно качество, постоянна производителност и мащабируемост за бъдещи надстройки на продукта.

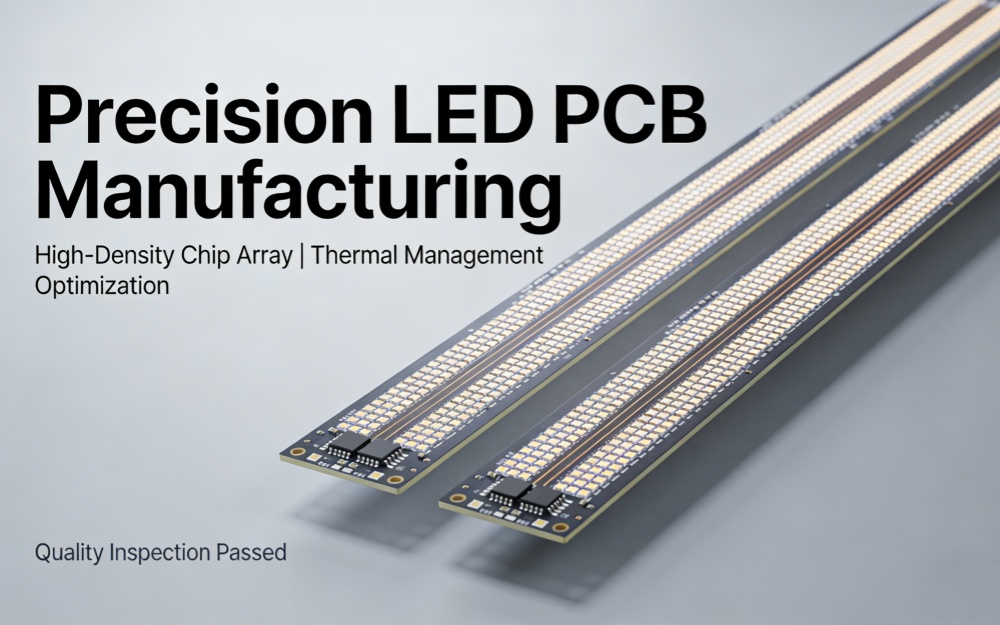

За разлика от смартфоните или компактната потребителска електроника, LED осветителните продукти често използват дълги, тесни и относително тънки печатни платки. Линейните светлини, панелните светлини и външните осветителни тела обикновено надвишават стандартните дължини на печатни платки и са склонни към деформация по време на термични процеси.
Тези характеристики поставят по-високи изисквания към:
Поддръжка на платка по време на печат и поставяне
Ширина на конвейера и транспортна стабилност
Топлинна равномерност по време на запояване чрез претопяване
Пренебрегването на тези фактори може да доведе до напрежение на спойката, неравномерно нагряване и постепенни проблеми с надеждността, които са трудни за откриване по време на първоначалната проверка.

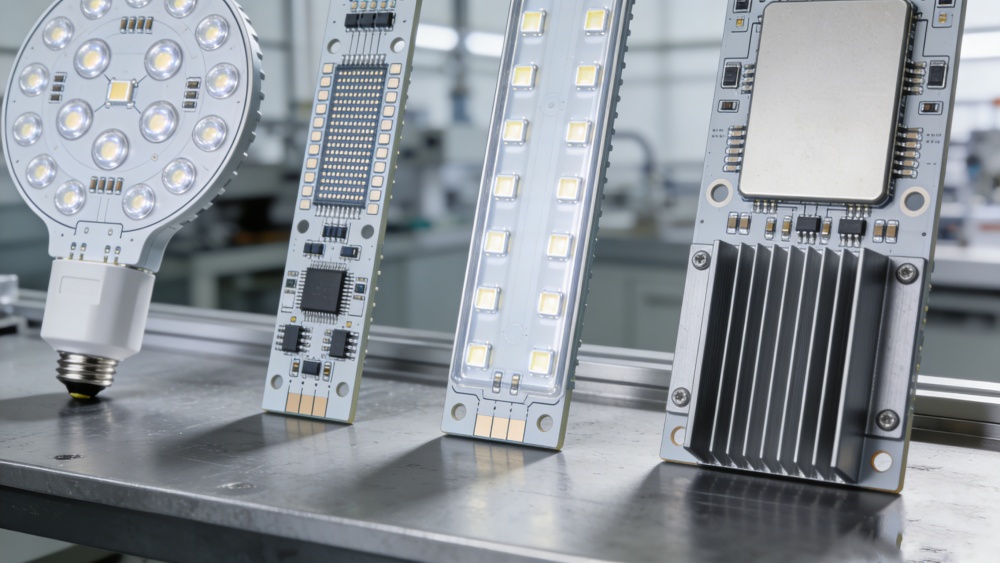

ПХБ за LED осветление обикновено се състоят от:
Големи количества LED чипове
Резистори и кондензатори в повтарящи се модели
Ограничено разнообразие от пакети в сравнение със смартфони или носими устройства
Въпреки че оформлението изглежда просто, предизвикателството се крие в поддържането на последователност при поставяне и запояване на хиляди или милиони идентични компоненти. Незначителни вариации в обема на спойката или налягането на поставяне могат да се натрупат във видима несъответствие на яркостта в крайните продукти.
За производството на светодиоди повторяемостта и контролът на процеса имат повече значение от екстремната скорост на поставяне.
Производителността на светодиодите е пряко свързана с качеството на спойката и термичното поведение. Лошото запояване може да доведе до:
Повишена температура на свързване
По-бързо обезценяване на лумена
Промяна на цвета с течение на времето
За разлика от потребителските продукти с кратък живот, LED осветлението се очаква да работи надеждно години наред. Решенията за SMT, взети по време на конфигурацията на линията, ще имат пряко въздействие върху работата на полето дълго след началото на производството.
На практика SMT решенията за производство на LED осветление трябва да бъдат адаптирани към структурата на продукта, размера на печатната платка и топлинните изисквания, вместо да използват универсален подход.
LED крушките и тръбите обикновено са продукти с голям обем с умерени размери на печатни платки. Основните приоритети на SMT включват:
Стабилен печат за постоянен обем на спойка
Надеждно разположение при умерени скорости
Процесите на преформатиране са фокусирани върху равномерно нагряване, а не върху максимална производителност
За тези приложения една добре балансирана SMT линия, наблягаща на времето за работа и добива, често осигурява по-добра възвръщаемост на инвестициите, отколкото свръхвисокоскоростните конфигурации.
Панелните светлини и линейните осветителни тела внасят допълнителна сложност поради дължината на платката и механичното напрежение. SMT линиите за тези продукти трябва да подчертават:
Подобрена поддръжка на PCB по време на печат и поставяне
Конвейери, предназначени за обработка на дълги дъски
Пещи за преформатиране с доказана еднородност на температурата в широки и дълги печатни платки
Неадекватното боравене или неравномерното нагряване може да причини фина умора на спойката, която се появява само след продължителна работа.
Светодиодните продукти с висока мощност и външни LED продукти изискват най-висока надеждност на запояване. Тези приложения често изискват:
Стриктен контрол на топлинния профил
Опционални азотни среди за препълване
Консервативни маржове на процеса за осигуряване на дългосрочна издръжливост
В такива случаи инвестирането в термична стабилност и контрол на процеса предварително значително намалява разходите за гаранция и поддръжка по-късно.

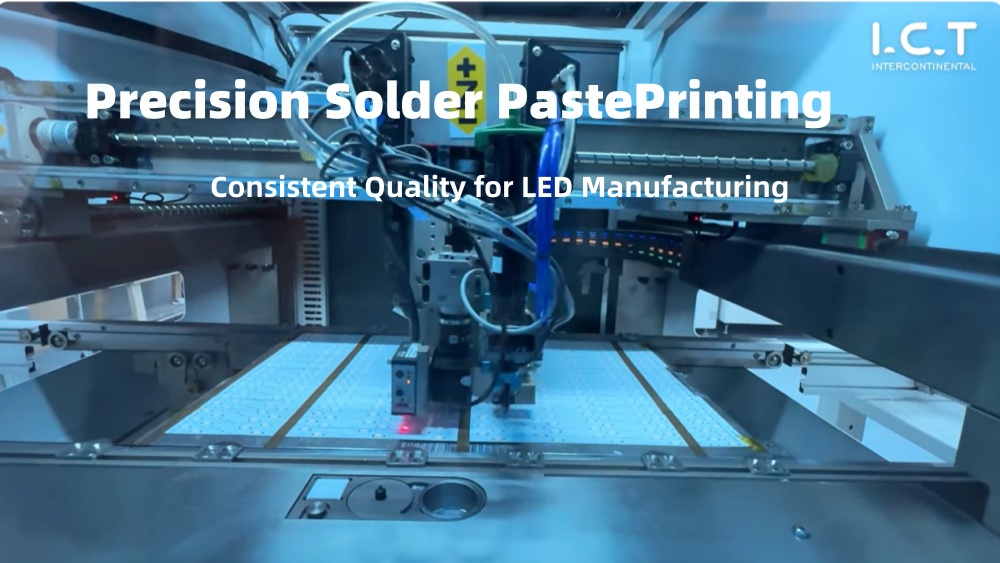

Отпечатването на спояваща паста е отправната точка на качеството на LED SMT. Често срещаните предизвикателства включват:
Неравномерен обем на спойка върху големи LED подложки
Слягане или недостатъчно освобождаване на паста върху дълги дъски
Вариации, причинени от непоследователна поддръжка на дъската
Дори незначителни отклонения в обема на спойка могат да доведат до накланяне на светодиода, недостатъчно разсейване на топлината или дългосрочни проблеми с надеждността.
При избора на принтер с паста за запояване за производство на светодиоди трябва да се даде приоритет на:
Стабилна рамка и повтарящо се подравняване
Ефективна поддръжка на долната платка за дълги печатни платки
Постоянен натиск на чистачката в цялата област на печат
Скоростта рядко е ограничаващият фактор. Малко по-бавният, но по-стабилен принтер често осигурява превъзходни дългосрочни резултати при производството на светодиоди.
Стабилният и повторяем процес на печат на паста за запояване за LED PCB често е по-ценен от по-високата скорост на печат, особено за дълги платки и големи LED подложки.
Проверката на спояващата паста (SPI) не е задължителна за всяка фабрика за светодиоди, но става все по-ценна, когато:
Произвежда средни до големи обеми
Производство на LED продукти с висока мощност или за износ
Борба с дефекти, свързани със запояване или несъответствие на яркостта
SPI осигурява ранно откриване на вариациите в обема на спойката преди поставянето и преформатирането засилват проблема.

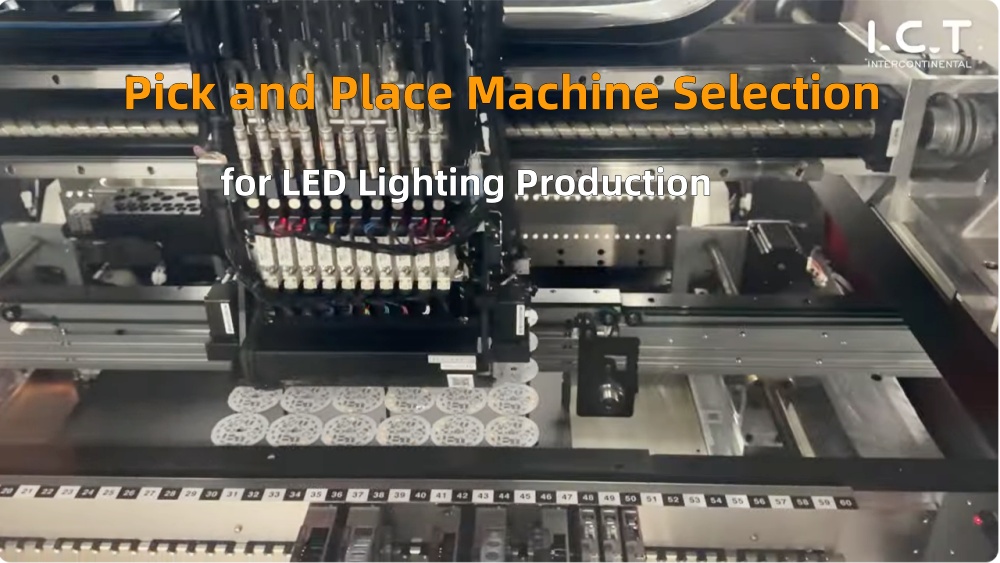

LED компонентите са чувствителни към механични натоварвания. Прекомерната сила на поставяне може да повреди чиповете вътрешно без видими дефекти по време на AOI.
Основните съображения включват:
Регулируем контрол на силата на поставяне
Стабилно подравняване на дюзите
Последователно поведение при поставяне при дълги производствени серии
За LED SMT нежното и повторяемо поставяне често надвишава пиковата скорост на поставяне.
Докато високите стойности на CPH може да изглеждат привлекателни, производството на светодиоди се възползва повече от:
Стабилна точност на поставяне във времето
Минимално отклонение по време на дълги производствени смени
Ниски проценти на дефекти, а не максимална производителност
Машина, която работи малко по-бавно, но постоянно, често дава по-висока ефективна производителност поради намалена преработка.
Когато се оценяват SMT машини за избор и поставяне за монтаж на светодиоди , стабилността на дългосрочното поставяне и контролът на силата често са по-важни от заглавните стойности на CPH.
Много LED платки комбинират LED чипове със стандартни резистори, кондензатори или конектори. Системите за избор и поставяне трябва:
Работете гладко със смесени размери на компоненти
Поддържа бързи промени в програмата за различни варианти на продукта
Поддържайте точност без често повторно калибриране
Гъвкавостта е все по-важна, тъй като LED продуктовите линии се разнообразяват.

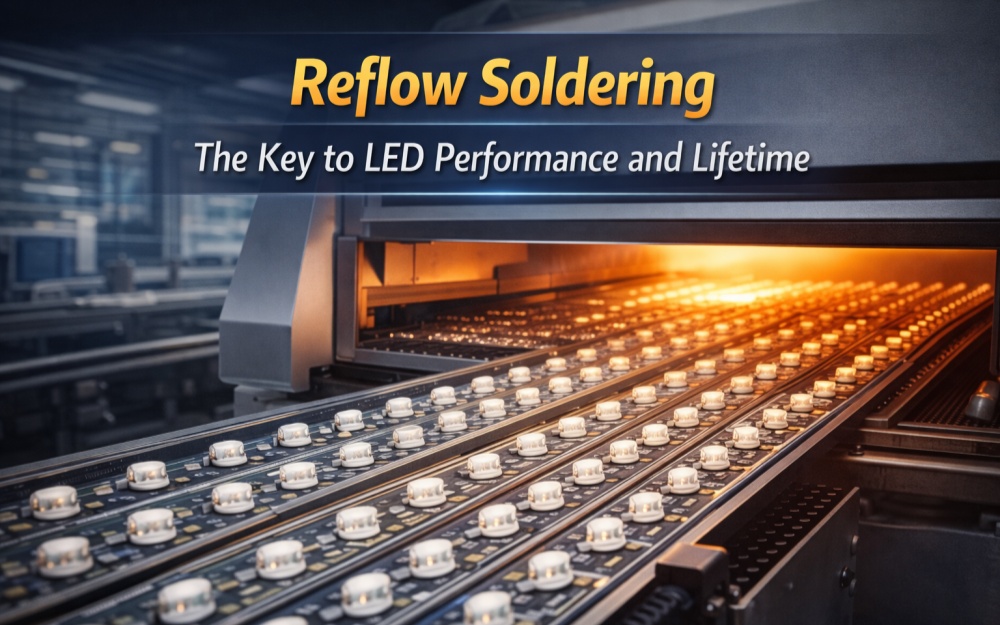

Изборът на подходящи решения за запояване чрез препълване за LED осветление играе решаваща роля за целостта на спойката, термичната консистенция и дългосрочната ефективност на LED.
Запояването чрез преливане е най-критичният процес за надеждността на светодиодите. Често срещаните предизвикателства включват:
Неравномерно нагряване на дълги печатни платки
Непостоянни температури на накисване и пикови температури
Прекомерно термично напрежение, водещо до умора на спойка
Стабилният и повторяем топлинен профил е от съществено значение за постоянна светлинна мощност и дълъг експлоатационен живот.
Азотът може да предложи предимства за определени LED приложения:
Намалено окисляване
Подобрено омокряне на спойка
По-последователно образуване на стави
Това обаче също така увеличава оперативните разходи. За много стандартни LED продукти е достатъчен добре контролиран въздушен процес. Азотът обикновено е оправдан за производство на светодиоди с висока мощност или първокласен клас.
За дълги светодиодни платки дизайнът на пещта за преформатиране става критичен. Ключовите фактори включват:
Подходяща дължина на нагревателната зона
Стабилен дизайн на въздушния поток
Доказана еднородност на температурата по ширина и дължина на дъската
Краткосрочните резултати от тестовете може да изглеждат приемливи, но дългосрочната последователност определя истинския производствен успех.
LED SMT дефектите се различават от тези в плътната потребителска електроника. Типичните проблеми включват:
Неправилно подравняване или накланяне на светодиода
Недостатъчно или прекалено количество спойка
Грешки в полярността
Липсващи компоненти
Стратегиите за проверка трябва да бъдат съобразени с тези типове дефекти, а не с общите изисквания за PCB с висока плътност.

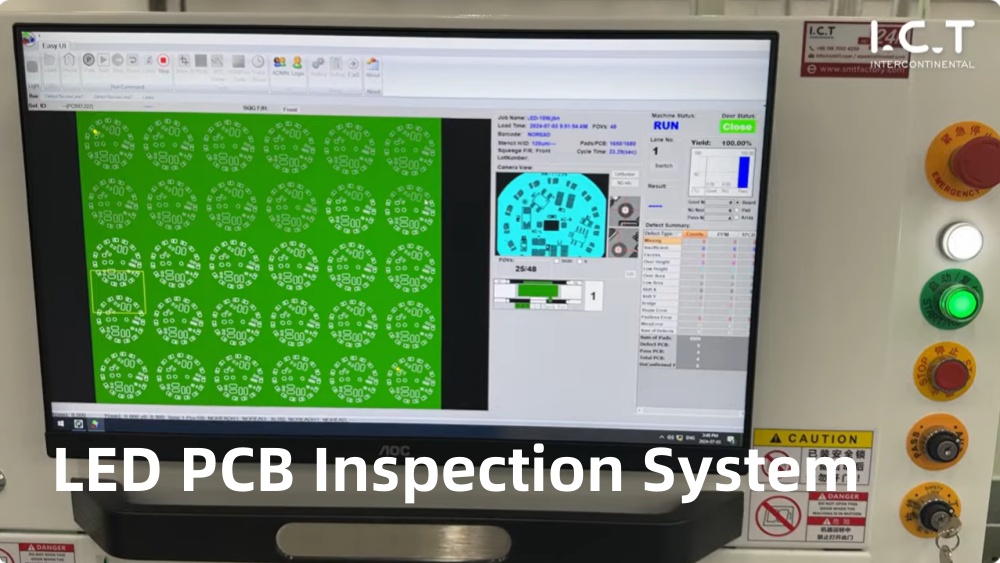

Автоматизираната оптична инспекция (AOI) се използва широко в LED SMT линии. Ефективните настройки на AOI се фокусират върху:
Точност на позицията на светодиода
Формата на спойката вместо откриване на микродефекти
Висока скорост на проверка без ненужна сложност
Прекалено сложното програмиране на AOI често добавя разходи, без да подобрява добива.
Правилната AOI инспекция за сглобяване на LED PCB трябва да се съсредоточи върху подравняването, полярността и външния вид на спойката, а не върху прекалено сложната класификация на дефектите.
Не всяка фабрика за светодиоди се нуждае от пълно SPI и AOI покритие от първия ден. Практически подход е:
Започнете с AOI за поставяне и контрол на поляритета
Въведете SPI с увеличаване на изискванията за обем или качество
Инвестициите в инспекция трябва да растат заедно с производствения мащаб и очакванията на клиентите.
Много производители на светодиоди започват с една SMT линия. Ключът е да се гарантира, че първоначалната конфигурация:
Не ограничава бъдещото разширяване
Позволява плавно интегриране на допълнително оборудване
Предотвратява преждевременното остаряване
Модулното планиране намалява риска и защитава капиталовите инвестиции.
В LED SMT линиите определено оборудване се възползва от по-високи първоначални спецификации:
Reflow фурни със стабилна топлинна производителност
Принтери със силна механична стабилност
Транспортни системи, способни да обработват по-дълги дъски
Други елементи, като дълбочина на проверка или скорост на поставяне, често могат да бъдат надградени по-късно.
Прекаленото оборудване може да бъде толкова проблематично, колкото и недостатъчното инвестиране. Често срещаните грешки включват:
Закупуване на прекомерна скорост за прости LED оформления
Инвестиране в инспекция отвъд действителните нужди
Копиране на SMT конфигурации на смартфон без корекция
Балансираното планиране гарантира оптимални разходи-производителност през целия жизнен цикъл на продукта.
Някои повтарящи се грешки включват:
Приоритет на скоростта пред стабилността
Подценяване на влиянието на топлинната консистенция
Игнориране на дългите предизвикателства при работа с печатни платки
Третиране на LED SMT като идентичен с монтажа на потребителска електроника
Ранното избягване на тези грешки спестява значителни разходи и оперативен стрес по-късно.
За производителите, които търсят дългосрочна стабилност, пълна SMT производствена линия за LED осветление трябва да бъде проектирана като интегрирана система, а не колекция от отделни машини.
Изборът на правилната SMT производствена линия за производство на LED осветление изисква промяна в мисленето. Успехът не се определя от максимална скорост или най-ниски първоначални разходи, а от дългосрочна последователност, надеждност и мащабируемост.
Една добре проектирана LED SMT линия осигурява:
Стабилно качество на запояване
Постоянна светлинна производителност
По-нисък риск от преработка и гаранция
Устойчив растеж на производството
Като се фокусират върху реалните изисквания на процеса, а не върху основните спецификации, производителите на светодиоди могат да изградят SMT производствени линии, които отговарят както на настоящите нужди, така и на бъдещото разширяване с увереност.
